電極片涂布后，想要調(diào)高干燥溫度縮短干燥時間，但是這一過程究竟會給已完成的電芯的內(nèi)阻帶來怎樣的影響呢？對此，您是否感到疑惑？使用電極電阻測試系統(tǒng)RM2610即可輕松評估。

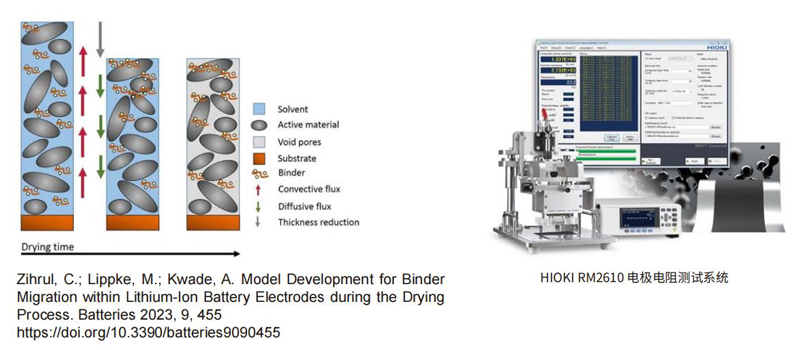

眾所周知，由于電極片在干燥時溫度發(fā)生變化，粘合劑會隨之發(fā)生偏移，而后便會給電池內(nèi)阻帶來一定影響。在電芯組裝的初始階段測量 敷料層電阻和界面電阻，可以評估生產(chǎn)過程中的干燥溫度是否合適。

一直以來，正確地測量界面電阻都是件難事。因此，過去評估涂布和干燥條件只能依靠測量體積電阻和膜片電阻。

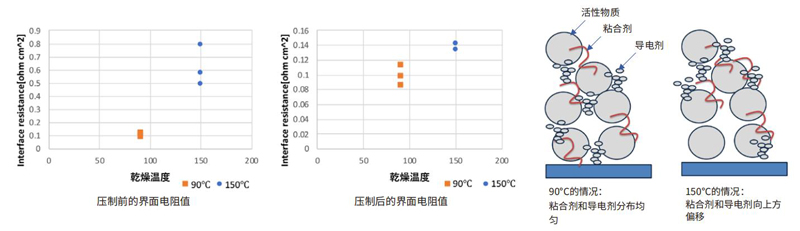

驗(yàn)證表明，當(dāng)電極片的正極片在90°C和150°C兩種不同的溫度下干燥時，界面電阻在150°C時增大。正極片的成分為NCN、AB、PVDF。

而且，這種趨勢也持續(xù)存在于壓制后的界面電阻中，可以預(yù)見最終會影響電池的內(nèi)阻。根據(jù)此測量結(jié)果，可以認(rèn)為在低于150°C的溫度下 干燥能夠有效降低內(nèi)阻。

通過使用RM2610電極電阻測試系統(tǒng)測量界面電阻，可以提前評估調(diào)整干燥溫度對電池性能的影響，并得出最佳干燥條件。

這是通過測量電極片的三個點(diǎn)獲得的實(shí)測數(shù)據(jù)。

如果您想申請演示或咨詢應(yīng)用相關(guān)，請聯(lián)系 HIOKI日置。
