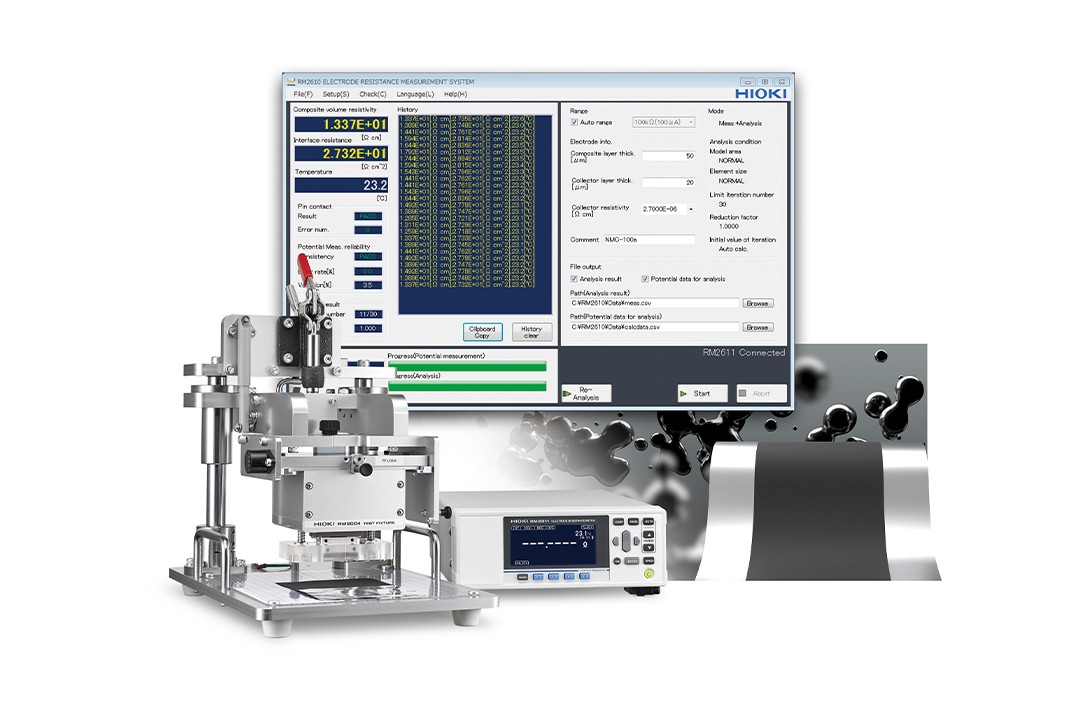

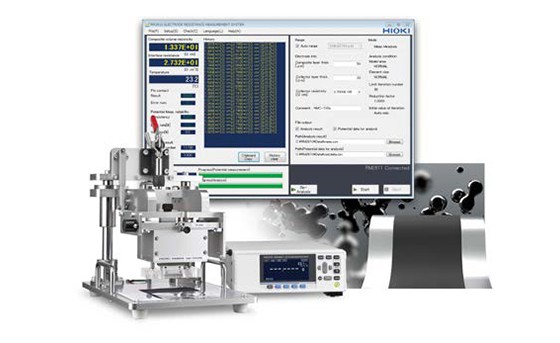

電極電阻測試系統RM2610

將鋰電池（LIB）電極片的敷料層電阻和界面電阻數值化

概要
規格
選件
相關下載
解決方案

?將LIB正負電極片的電阻分離并數值化為敷料層電阻和界面電阻
?數值化后的敷料層電阻和界面電阻有助于改善和提高LIB
※ 集流體和敷料層的接觸電阻
?可以檢查LIB電極片的均勻性
?可以看出根據材料，結構和生產條件不同引起的敷料層電阻和界面電阻的變化

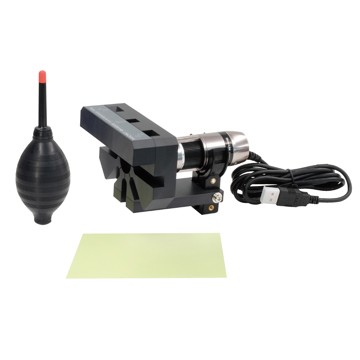

使用保養工具 RM9006 清潔電極

介紹使用“保養工具 RM9006”清潔電極探頭的方法，使電極電阻測試系統 RM2610 的電極探頭保持干凈。
電極電阻測試軟件RM2612的使用方法|Part1-4

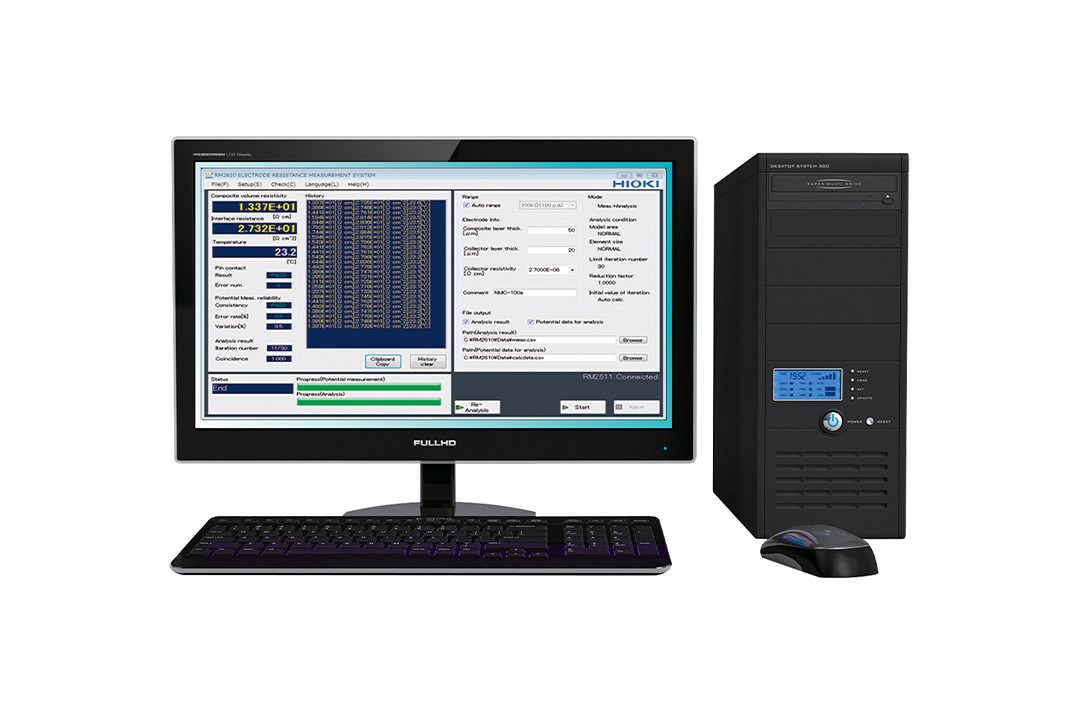

相對于電極片材料（活性材料，導電助劑等），組成和涂覆條件的變化，將敷料層電阻，敷料層和集流體之間的界面電阻（接觸電阻）數值化，介紹RM2610電極電阻測量系統的PC應用軟件的功能。
1. USB連接
2. 敷料層電阻率單位的選擇和更改
3. 接觸檢查打開時的測量
4. 使用先前的電位數據重新計算
電極電阻測試軟件RM2612的使用方法|Part5-7

5. 運算結果、各種信息的文件輸出
6. 在“電位測量”和“運算”的操作模式下進行處理
7. 測量條件的保存和讀取
電極電阻測試軟件RM2612的使用方法|Part8-10

8. 運算值負數顯示時
9. 為了縮短工時
10. 發生接觸錯誤仍然想運算時
電極電阻測試軟件RM2612的使用方法|Part11

11. 應用軟件的自動升級

參數

基本規格的電極電阻測試儀RM2611需要定期校正。關于校正事宜您可以直接聯系我們維修服務中心

測量對象	鋰電池的正極片和負極片
測量項目	敷料層體積電阻率[Ωcm] 敷料層和集流體之間的界面電阻（接觸電阻）[Ωcm^2]
運算方法	基于有限體積法的電位分布反向推導
運算所需信息	● 敷料層厚度[μm] ( 單面) ● 集流體厚度[μm] ● 集流體體積電阻率[Ωcm]
測量時間	接觸檢查+電位分布測量：約30秒s 演算：約35秒 (PC需搭載CPU:Intel core i5-7200U) ※會由于測量對象、PC處理能力的差異，而造成測量時間的不同。
測量電流	1 μA (最小)?10 mA (最大)
探頭數量	46根
推薦PC配置	CPU ：4 線程以上內存：推薦8 GB 以上( 需要空閑內存4 GB ) OS ：Windows7(64bit)，8(64bit)，10(64bit)
溫度測量功能	測量測試治具周邊的溫度
附件	溫度傳感器Z2001×1，USB連接線×1，USB許可證密匙×1，探針檢查板×1，電源線×1，使用說明書×1
