制氫水電解槽的阻抗測量

實現同時進行多點阻抗測量，而不會丟失用于制氫的操作水電解槽的電芯和電池堆中的數據。最大電流支持 2000 A。

用途

燃料電池的電芯、電池堆的研發
制氫水電解槽的電芯、電池堆的研發

制氫水電解槽的市場趨勢

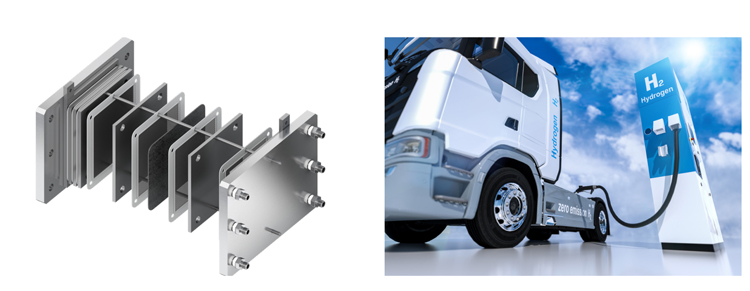

隨著各行各業對環保意識越來越強烈，汽車行業也步入了燃料電池汽車的時代。而且，以重型卡車為主的燃料電池汽車的研發正在如火如荼地進行中。而能源領域也正在積極開展與氫氣生產和供應相關的研發工作。然而，由于燃料電池的水電解槽變得越來越大，導 致較難使用傳統阻抗測量方法來測量電池的阻抗。

使用功率分析儀的阻抗測量系統的優點

功率分析儀PW6001 ALDAS-E可作為阻抗分析儀使用，能同時多點測量水電解槽和電池堆。通過多點同時測量，可毫無遺漏地記錄水電解槽的變化，且不會有數據丟失的情況發生。
通過使用HIOKI日置引以為傲的高精度傳感器，可以觀測疊加了約2000A直流電的微小交流信號。測量頻率以電解槽10kHz和1kHz 為基準，如果滿足條件，可在0.1Hz ～ 10kHz范圍內測量。

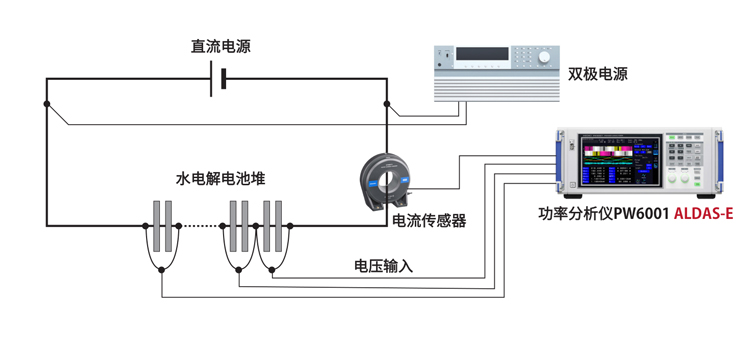

將來自雙極電源的交流信號疊加在直流電源的直流電流上。PW6001 ALDAS-E 測量疊加了交流成分的電壓、電流和相位角，并計算 Rs 、X等的阻抗。
