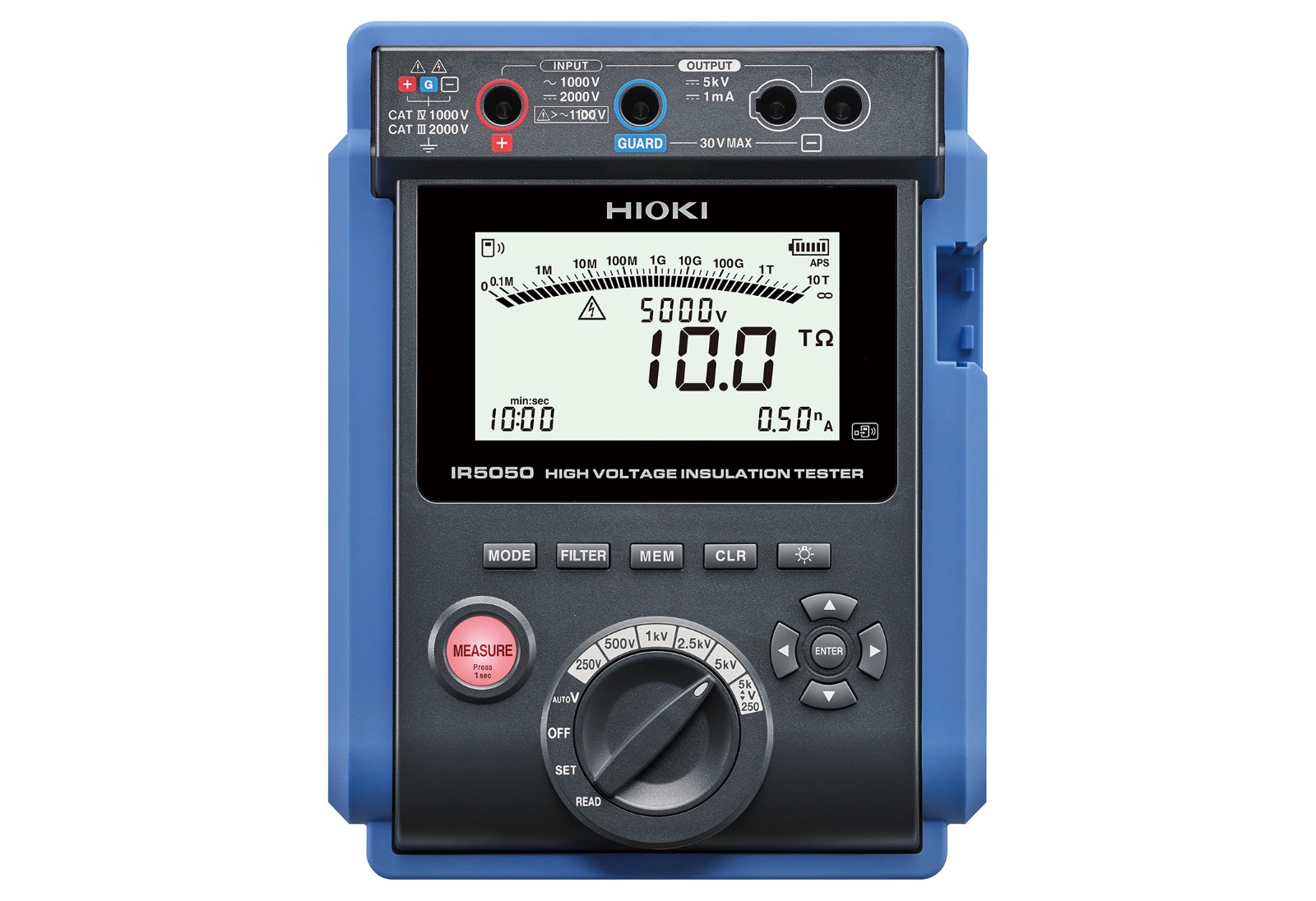

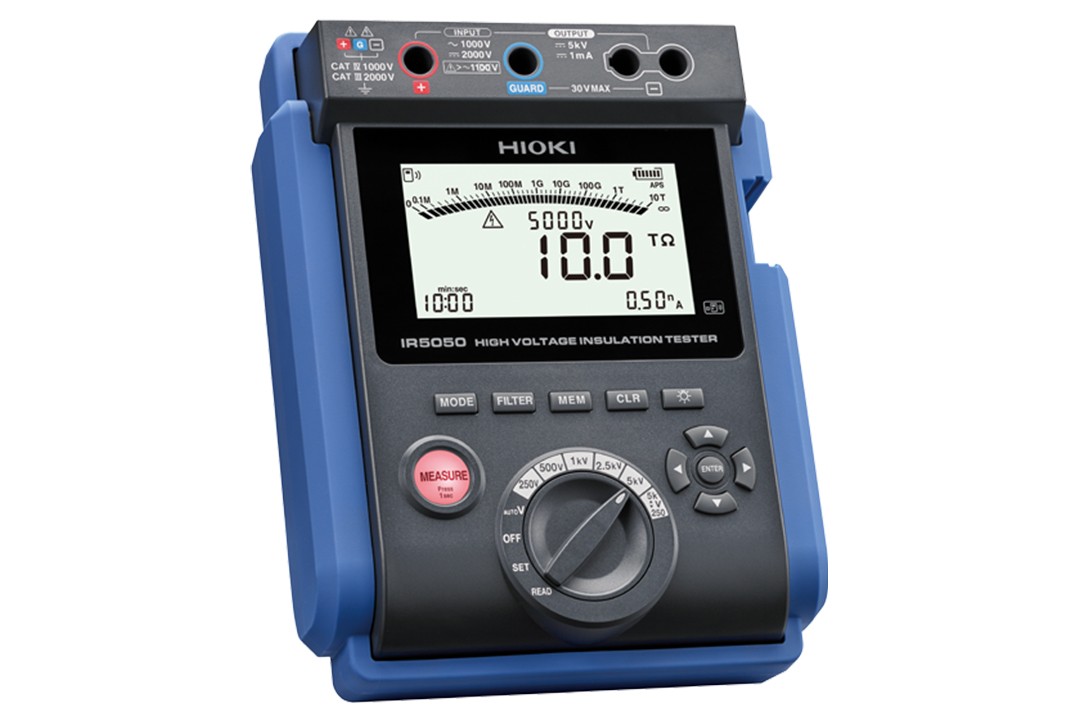

Max.5kV的高壓絕緣電阻測量

詢價預約

概要
規格
選件
相關下載

● 用于測量高壓設備（變壓器、線纜、馬達等）的絕緣電阻

● 測試電壓范圍廣：250 V?5 kV

● 測量范圍廣，最大10 TΩ

● 絕緣判斷指數的自動計算和顯示

● 可減少手寫記錄工作的數據存儲功能

● 通訊選項：無線和 USB 兼容

● 小型輕量，標配符合IP65的硬盒

可進行細微的輸出電壓設置

操作便捷的旋轉開關。
?輸出電壓可從5個量程中選擇。
?可以 10 V 或 25 V 為單位來設置輸出電壓，以適應特定的測試條件。
?電壓測量：AC/DC 自動判別測量。
可根據測試用途選擇測量方法

若持續對被測物施加高壓，則有可能損壞絕緣體。
通過盡量控制施加的電壓來測試絕緣狀態，以此防止施加高壓造成的損壞。

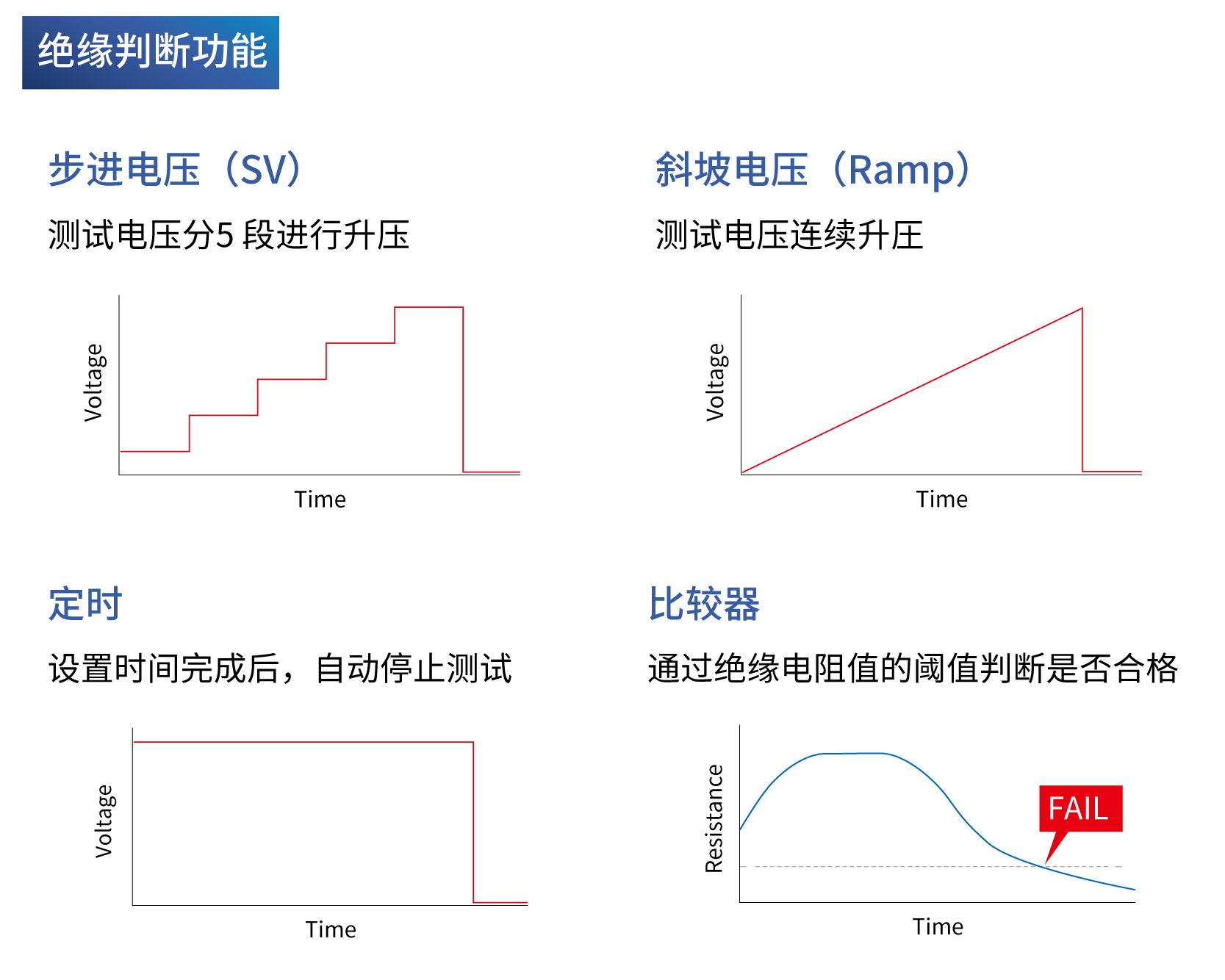

IR5050 具有多種絕緣判斷功能，可根據測試用途選擇最合適的測量方法。
絕緣判斷指數的自動計算和顯示

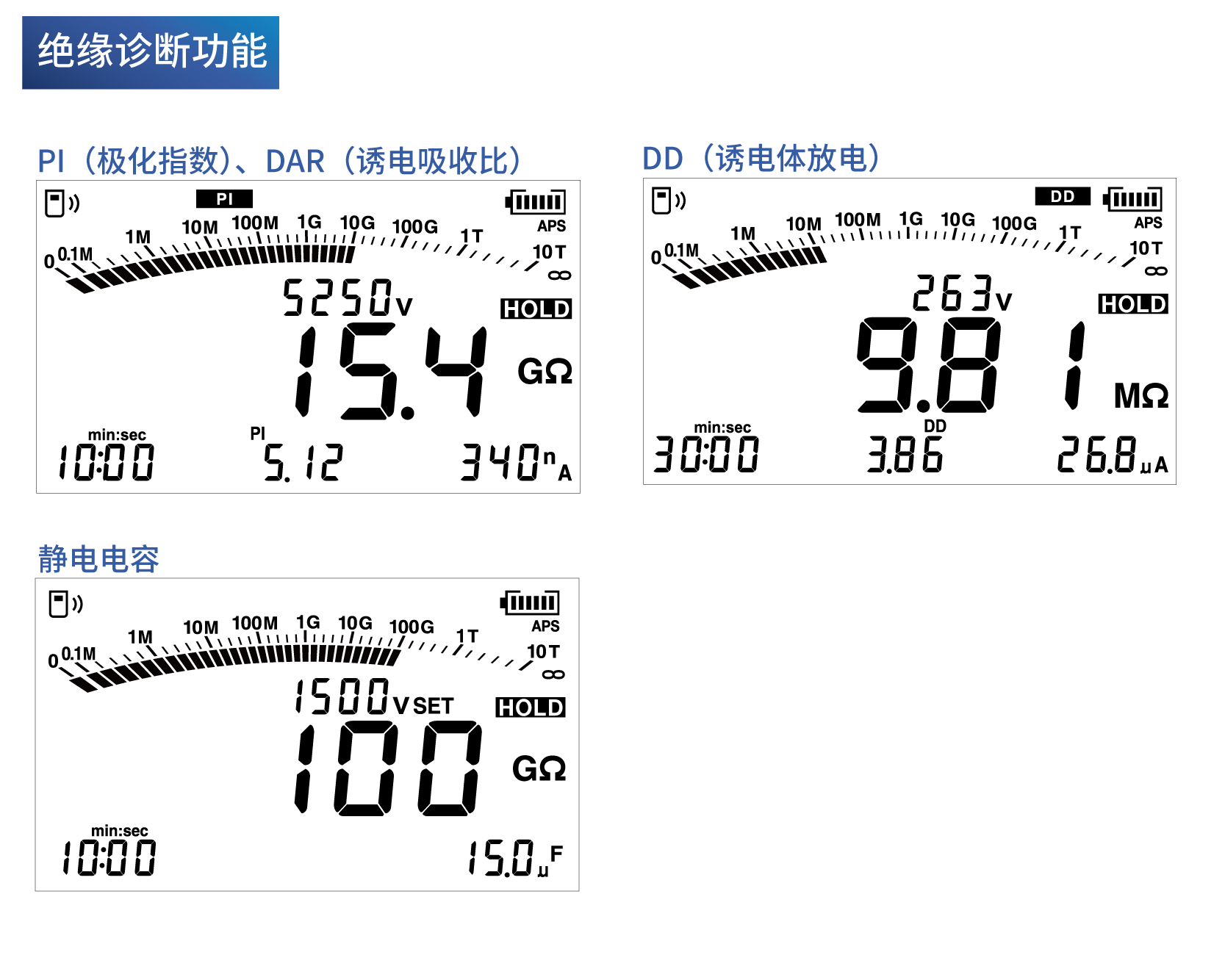

測量結束后，不僅可以顯示絕緣電阻值和泄漏電流，還可以顯示絕緣判斷指數（DAR、PI、DD、靜電電容）。
作為絕緣好壞的判斷標準之一，根據經過規定時間時的測定值進行計算并顯示。
絕緣電阻計的高安全性能

IR5050設計符合安全標準 CAT III 2000和 CAT IV 1000，具有最高的安全性能。您可能認為絕緣電阻測量是在斷電條件下進行的，所以并不危險。然而，IR5050具有更強的安全功能，以防發生意外。
測量開始：長按1秒后開始測量，以防止因錯誤操作而產生高壓。產生高壓時，測量鍵會閃爍提示。
測量結束后：測量結束后，自動釋放殘留在被測物上的電荷。放電過程中，MEASURE鍵和放電標志閃爍，放電完成后閃爍停止。
保持測量穩定性的功能與性能

當被測物的電阻非常高時，絕緣電阻表只能測量微小的電流。即使測量環境發生微小變化，也很容易影響測量結果，導致測量值不穩定。

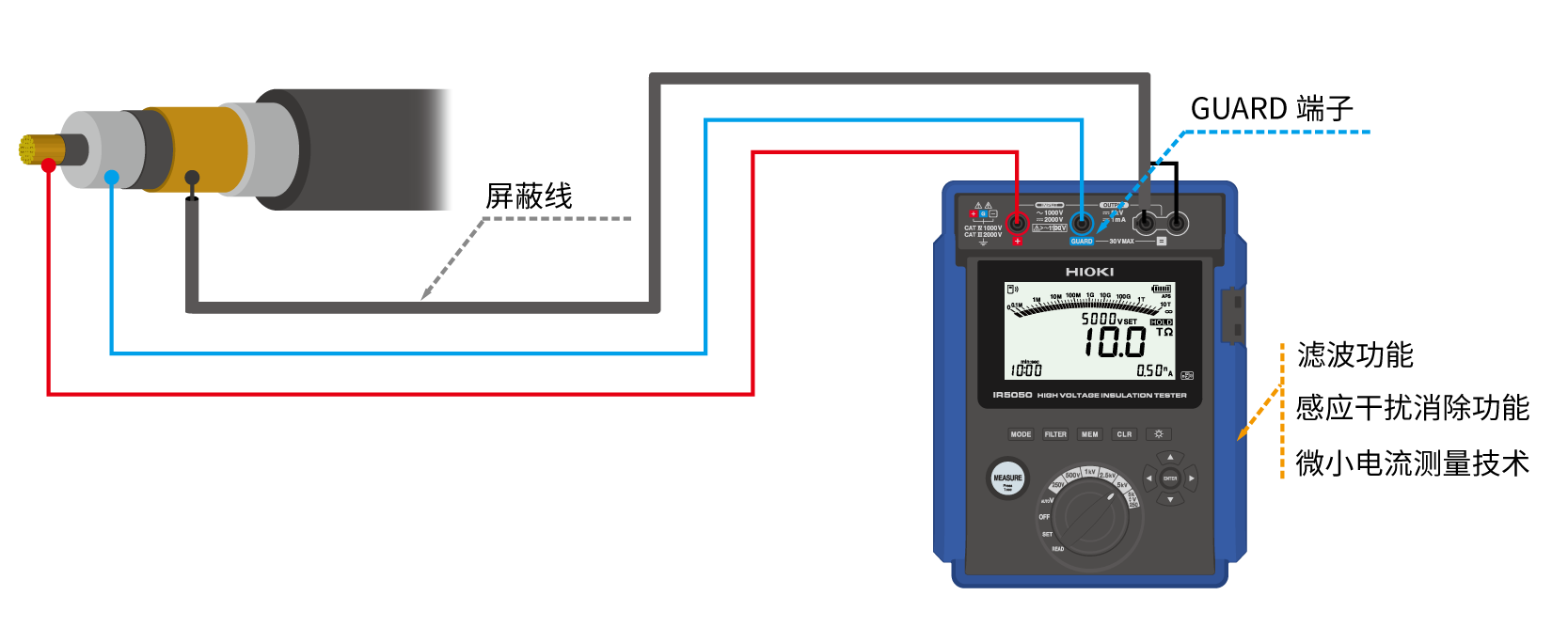

IR5050 使用屏蔽線和獨特的測量技術來減輕環境的影響，從而實現至10TΩ的穩定測量。
支持無線技術 無線通信功能帶來更多便利

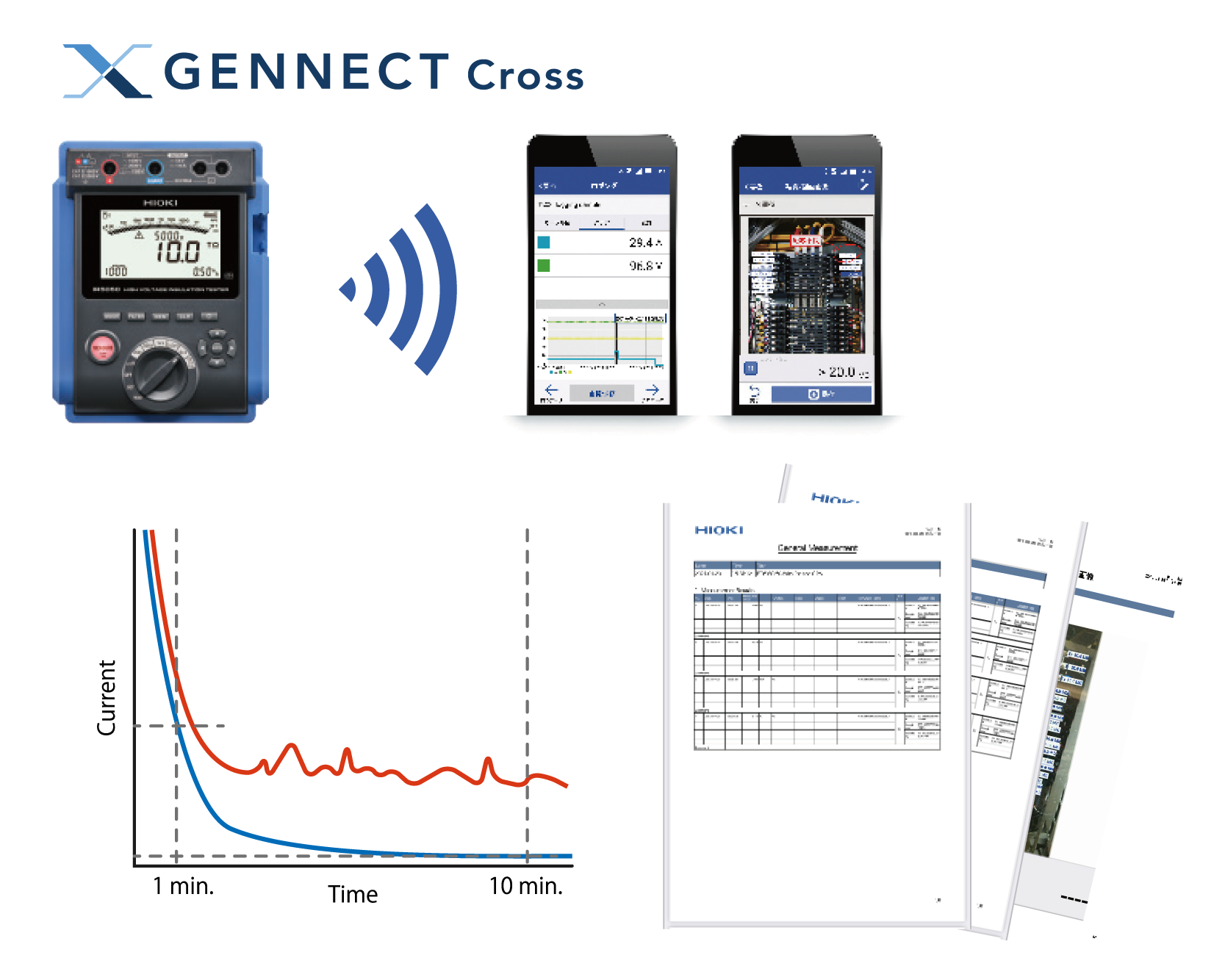

使用選件無線適配器Z3210，可通過Bluetooth?通訊將測量數據傳輸?shù)街悄苁謾C和平板電腦。
通過電流時間圖表可獲知有關高壓電纜絕緣狀態的信息。
使用APP GENNECT Cross的記錄功能，可在測量的同時制作圖表（最小采樣1秒）。
絕緣電阻測量：“現場維護 ”功能可將測量位置和測量值記錄到照片中。

報告制作：記錄測量結果并在現場輕松創建 PDF 報告。
GENNECT Cross的詳細介紹請點擊
將測量數據傳輸至 Excel? 表單

打開Excel?文件，選擇單元格進入待機狀態。
按下Hold鍵，測量儀器的顯示的數據內容被傳送并導入到被選擇的單元格中。
通過無線適配器Z3210可實現Bluetooth?通訊。

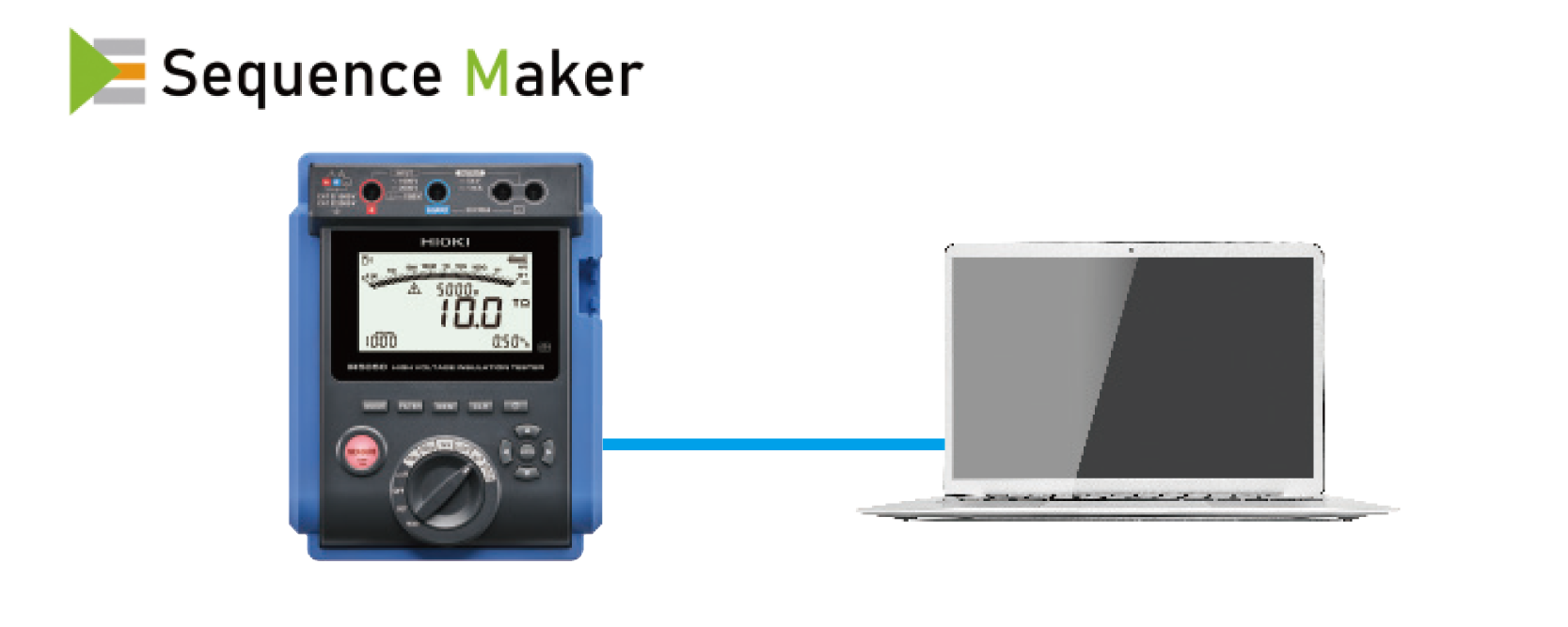

測量完成后通過 USB 通信傳輸數據

將測量儀器內保存的測量值和記錄數據傳輸至計算機中。計算機上需要已安裝Excel以及免費Excel插件 “Sequence Maker”。

使用通訊包 DT4900-01
Sequence Maker詳細介紹請點擊
適合戶外作業的防塵防水攜帶盒

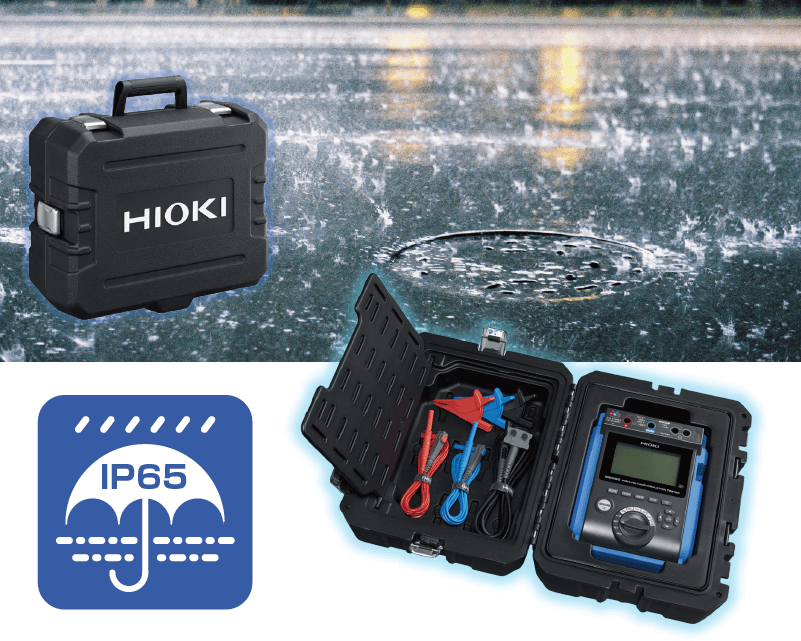

攜帶盒 C0102 是符合IP65的防塵防水的硬盒設計。能收納絕緣電阻表主機和測試線，方便攜帶。

基本參數（精度保證時間1年）

1: -25℃?40℃（80% RH 以下）、40℃?45℃（60% RH 以下）、 45℃?50℃（50% RH 以下）

2：使用堿性干電池時， 5 kV發生，正負端子間開路，背光燈關閉，比較器關閉，23°C 參考值

測量項目	絕緣電阻測量、泄漏電流測量、電壓測量、靜電電容測量（DD功能）
端子間最大額定電壓	AC 1000 V、DC 2000 V
對地最大額定電壓	1000 V（CAT IV）、2000 V（CAT III）
使用溫濕度范圍	-20?C?50?C ※1（無結露）
保存溫濕度范圍	-25?C?65?C、80% RH以下（無結露）
防塵防水性	IP40（帶保護殼，且不包括端子部分） IP65（C0212攜帶盒）
適用標準	EN 61010（安全性）、EN 61326（EMC）、IEC 61557-1, IEC 61557-2（絕緣兆歐表）
電源	5號堿性干電池(LR6) ×8 ?鎳氫充電電池(HR6) ×8
連續使用時間※2	約5小時（未安裝Z3210時），約4小時（安裝Z3210時，無線通訊時）
體積及質量	195(W) × 254(H) × 89(D) mm、約1.7 kg（含電池）
附件	測試線L9850-01 ×1、測試線L9850-02 ×1、測試線L9850-03 ×1、鱷魚夾L9851-01×1、鱷魚夾L9851-02×1、鱷魚夾L9851-03×1、攜帶盒C0212 ×1、5號堿性干電池(LR6) ×8、使用說明書×1、使用注意事項×1

功能參數

絕緣判斷功能	PI, DAR, DD, SV, Ramp, Timer
其他功能	電池有效值范圍顯示，火線警告顯示，自動省電，自動放電，背光燈，蜂鳴，數據存儲操作記錄，數據存儲保存記錄，溫濕度輸入，經過時間顯示，時鐘功能，濾波器，硬件濾波器，保持功能，系統重啟，USB 通訊功能（僅限安裝DT4900-01時），無線通訊（僅限安裝Z3210 時），比較器，柱狀圖，絕緣判斷功能的切換，故障功能

絕緣判斷功能

PI, DAR, DD, SV, Ramp, Timer

其他功能

電池有效值范圍顯示，火線警告顯示，自動省電，自動放電，背光燈，蜂鳴，數據存儲操作記錄，數據存儲保存記錄，溫濕度輸入，經過時間顯示，時鐘功能，濾波器，硬件濾波器，保持功能，系統重啟，USB 通訊功能（僅限安裝DT4900-01時），無線通訊（僅限安裝Z3210 時），比較器，柱狀圖，絕緣判斷功能的切換，故障功能

絕緣電阻測量

輸出電壓范圍			DC 250 V～5.20 kV
設置分辨率			250 V～1 kV：10 V steps、1 kV?5 kV：25 V steps
額定測量電流	250V	500V	1000V	2500V	5000V
精度保證范圍（1）	0.00 MΩ?2.50 GΩ ±5% rdg ±5 dgt	0.00 MΩ?2.50 GΩ ±5% rdg ±5 dgt	0.00 MΩ?10.0 GΩ ±5% rdg ±5 dgt	0.00 MΩ?25.0 GΩ ±5% rdg ±5 dgt	0.00 MΩ?50.0 GΩ ±5% rdg ±5 dgt
精度保證范圍（2）	2.51 GΩ?500 GΩ ±20% rdg	5.01 GΩ?1.00 TΩ ±20% rdg	10.1 GΩ?2.00 TΩ ±20% rdg	25.1 GΩ?5.00 TΩ ±20% rdg	50.1 GΩ?10.00 TΩ ±20% rdg
額定電流			1 mA?1.2 mA
短路電流			2 mA以下
可測量次數			200次以上

電流（泄漏電流）測量精度± 3%rdg ± 3dgt（精度保證范圍：1.00 nA?3.00mA）

量程（自動量程）	10 nA	100 nA	1000 nA	10 μA	100 μA	1 mA
顯示范圍	0.00nA ～ 9.99 nA	9.0 nA ～ 99.9 nA	90 nA ～ 999 nA	0.90 μA?9.99 μA	9.0 μA?99.9 μA	90 μA?999 μA※1 0.90 mA?3.00 mA※2
分辨率	0.01 nA	0.1 nA	1 nA	0.01 μA	0.1 μA	※1: 1 μA ※2: 0.01 mA

電壓測量

精度保證	AC 30 V?1000 V(45 Hz?65 Hz) DC ±10 V?±2000 V
精度	± 3% rdg. ± 3dgt.
輸入電阻	500 kΩ以上(DC, 45 Hz?65 Hz)
過負載保護	AC 1100 V（1分鐘間　正負端子間） DC 2200 V（1分鐘間　正負端子間）

電容測量在絕緣電阻測量結束后自動進行電容測量（輸出電壓為 250 V 以下時除外）

精度		±10 %rdg ±5 nF（精度保證范圍：10.0 nF?25.0 μF）
量程	100 nF	1000 nF	10 μF
顯示范圍	0.0 nF ～ 99.9 nF	100 nF ～ 999 nF	1.00 μF ～ 9.99 μF※1 10.0 μF ～ 25.0 μF※2
分辨率	0.1 nF	1 nF	※1: 0.01 μF ※2: 0.1 μF
