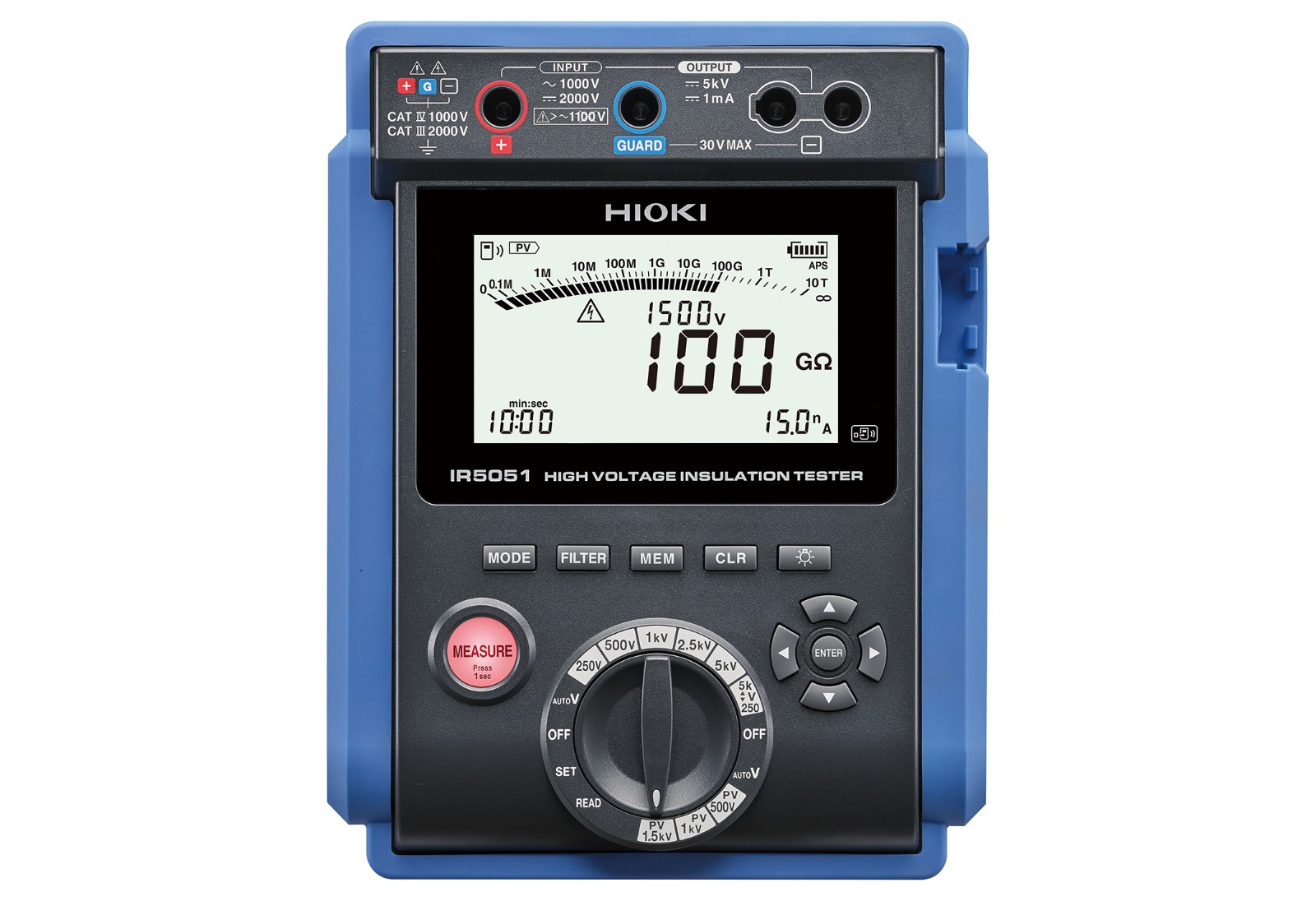

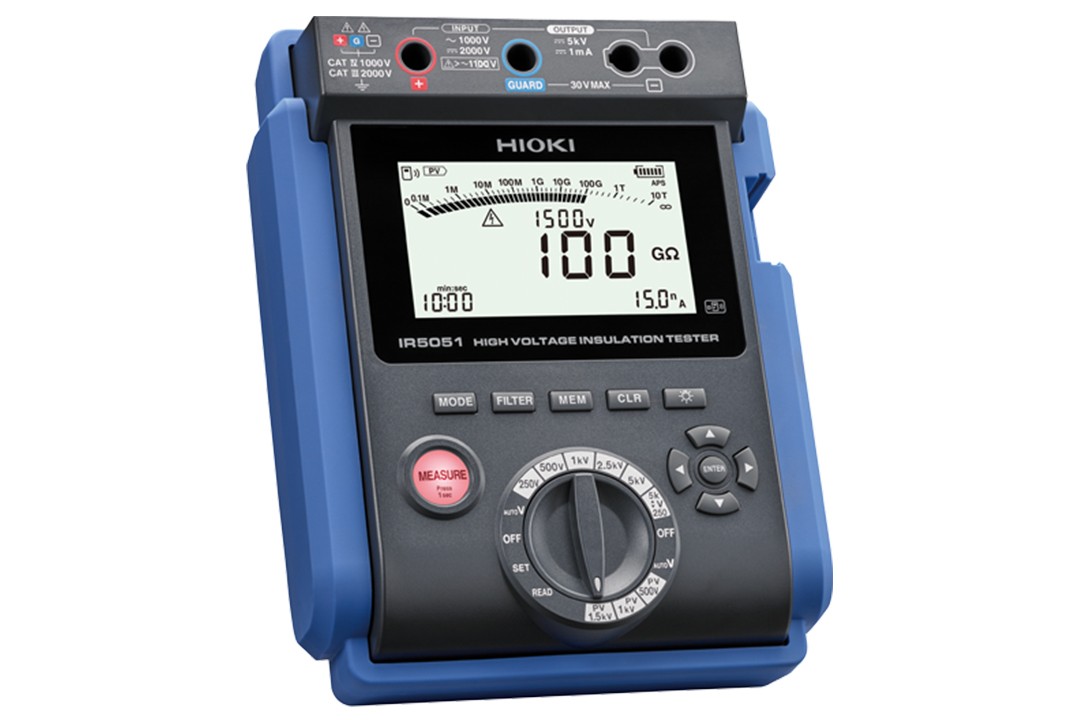

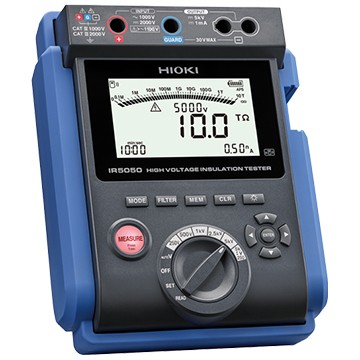

電子式絕緣電阻表IR5051

配備PV專用量程的Max. 5 kV的高壓絕緣電阻測量

概要
規格
選件
相關下載

● 即使在發電過程中也能安全、準確地測量PV絕緣電阻
● 用于測量高壓設備（變壓器、線纜、馬達等）的絕緣電阻
● 測試電壓范圍廣：250 V~5 kV
● 測量范圍廣，最大10 TΩ
● 絕緣判斷指數的自動計算和顯示
● 減少手寫記錄工作的數據存儲功能
● 通訊選項：無線和 USB 兼容
● 小型輕量，標配符合IP65的硬盒

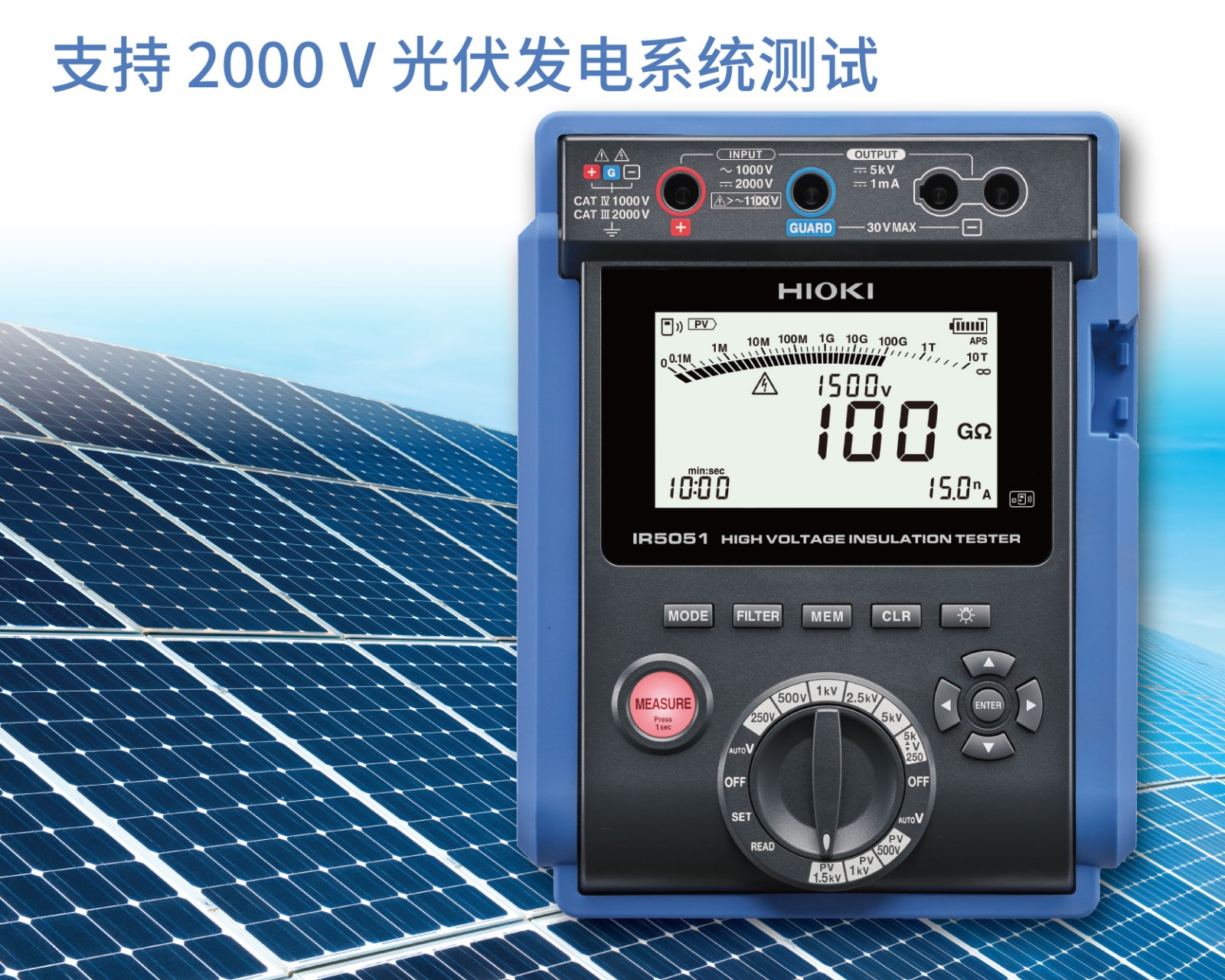

即使是正在發電也能測量絕緣電阻

IR5051設計符合安全標準 CAT III 2000和 CAT IV 1000，可安全測量高達DC 2000 V電壓的光伏發電系統的絕緣電阻和開路電壓。
IR5051專為測量光伏面板的絕緣電阻而設計，可精確測量絕緣電阻值，而不會受到發電過程的影響。

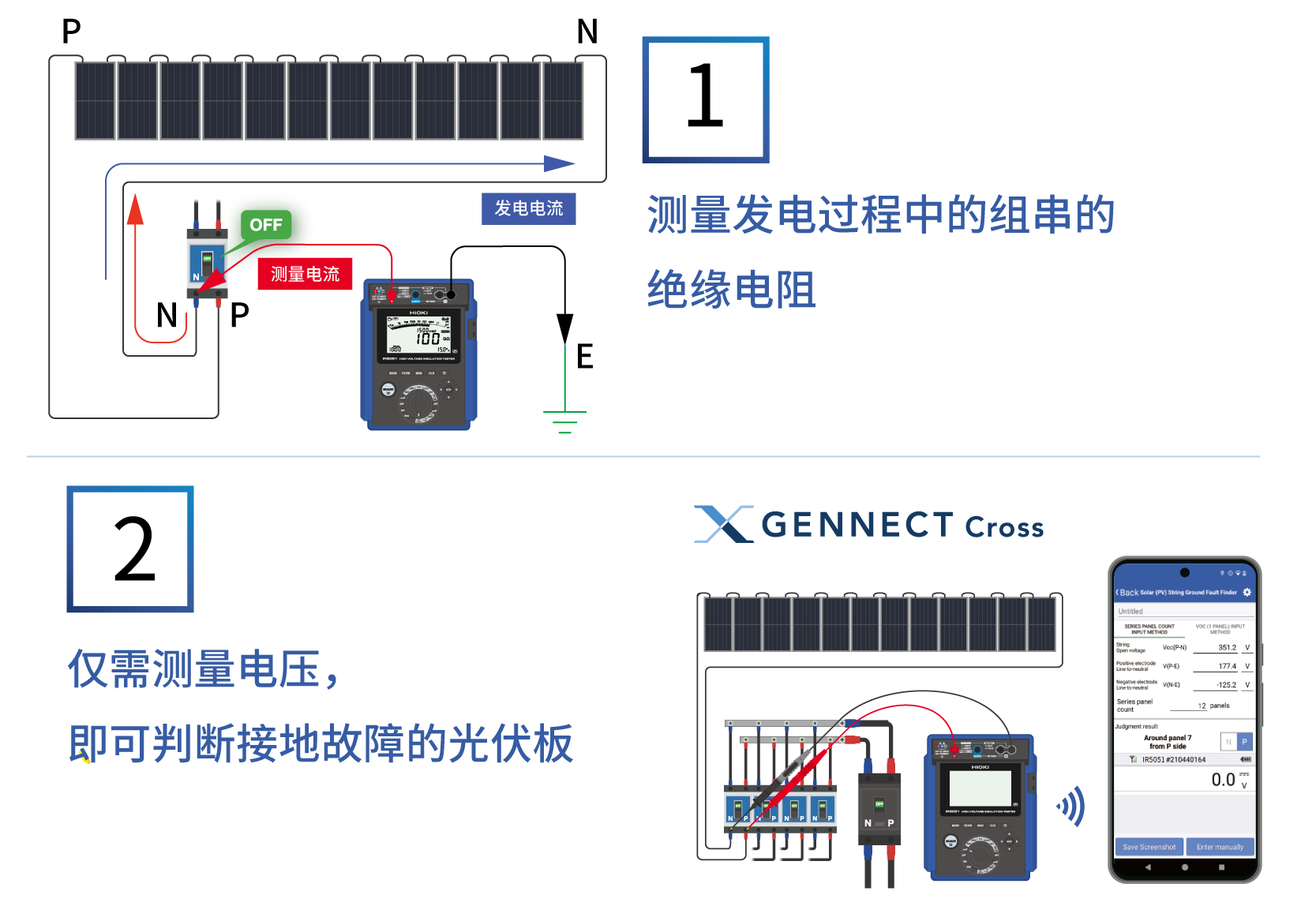

在2000 V光伏發電系統中找到接地故障的光伏面板的功能

使用免費APP GENNECT Cross可找到光伏發電系統中接地故障的光伏面板。
1. 測量發電過程中的組串的絕緣電阻。在已確認存在絕緣不良的組串中找到接地故障的光伏面板。
2. 測量該斷路器的電壓并發送給GENNECT Cross App，即可顯示接地故障光伏面板的位置。IR5051 可安全、準確地測量高達DC 2000 V的電壓。
可進行細微的輸出電壓設置

操作便捷的旋轉開關。
?輸出電壓可從5個量程中選擇。
?可以 10 V 或 25 V 為單位來設置輸出電壓，以適應特定的測試條件。
?電壓測量：AC/DC 自動分辨測量。

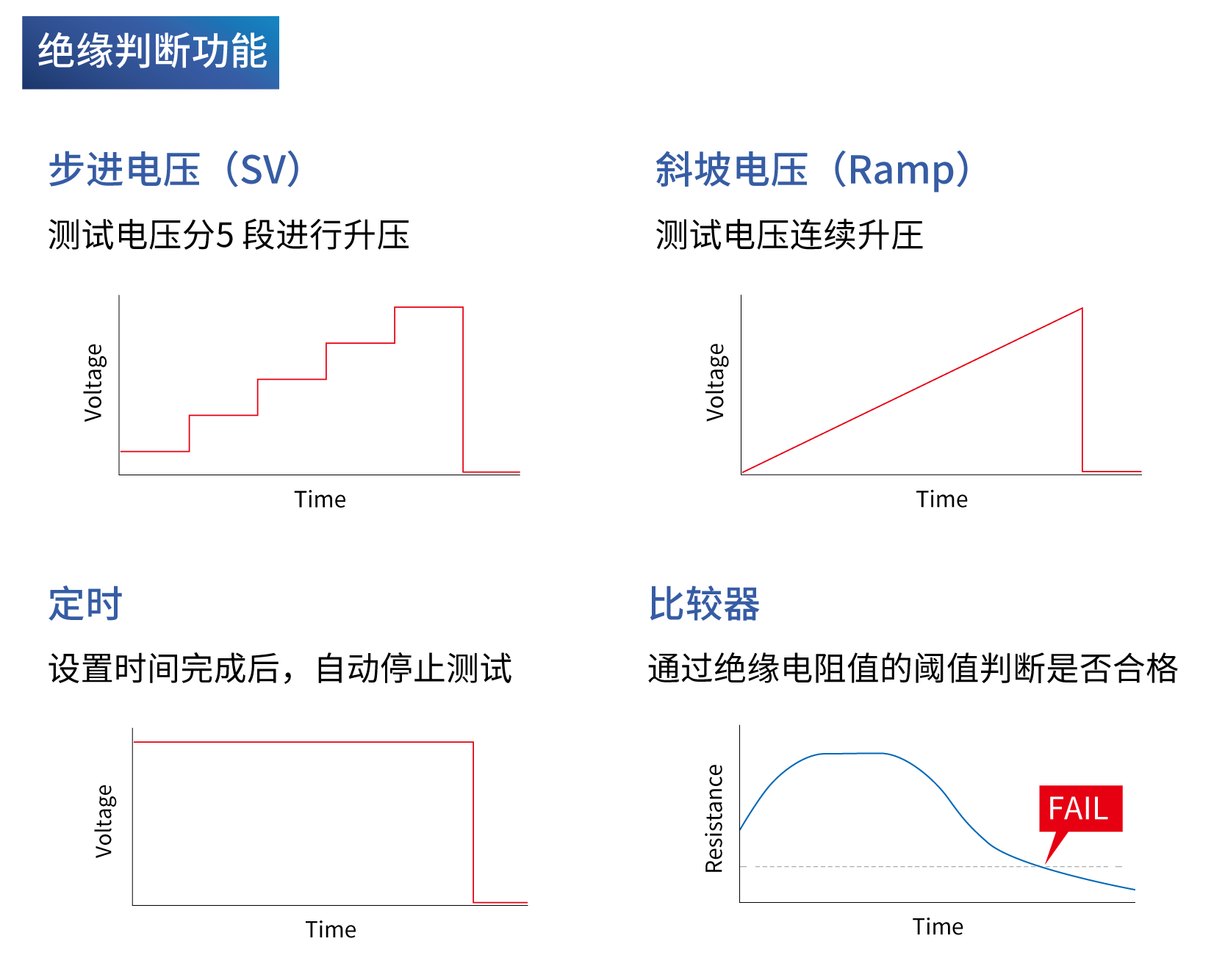

可根據測試用途選擇測量方法

若持續對被測物施加高壓，則有可能損壞絕緣體。
通過盡量控制施加的電壓來測試絕緣狀態，以此防止施加高壓造成的損壞。
IR5051具有多種絕緣判斷功能，可根據測試用途選擇最合適的測量方法。

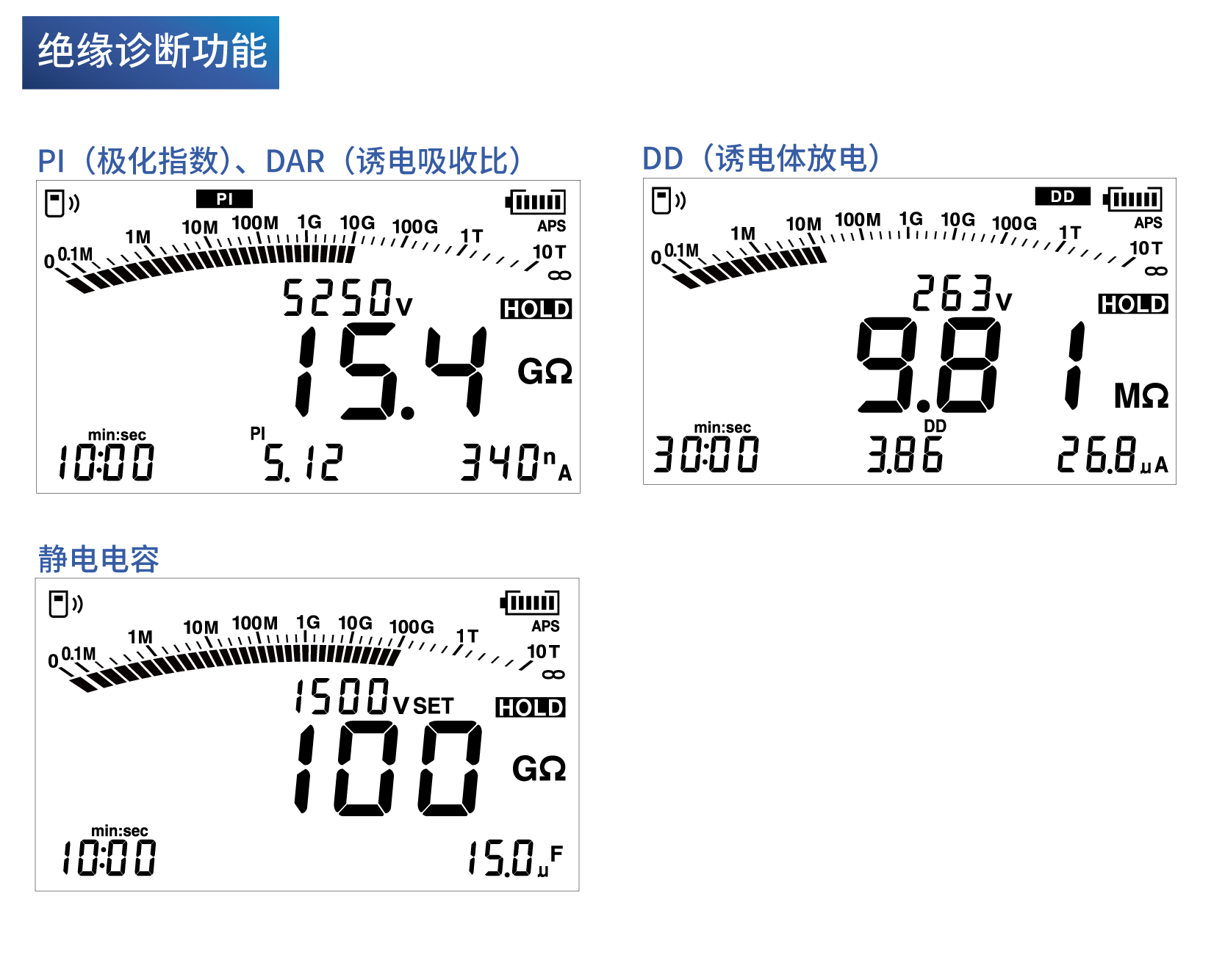

絕緣判斷指數的自動計算和顯示

測量結束后，不僅可以顯示絕緣電阻值和泄漏電流，還可以顯示絕緣判斷指數（DAR、PI、DD、靜電電容）。
作為絕緣好壞的判斷標準之一，根據經過規定時間時的測定值進行計算并顯示。

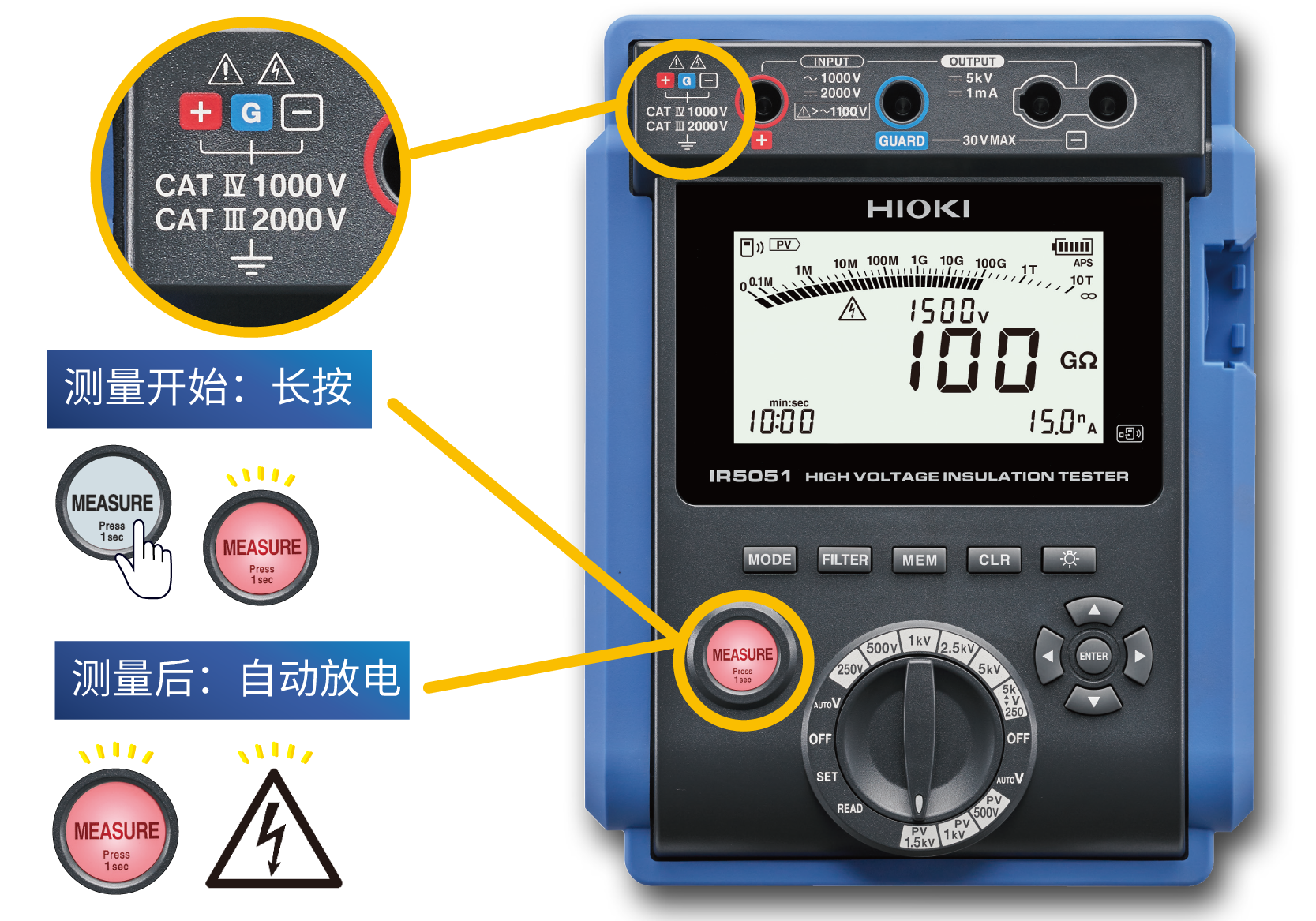

絕緣電阻計的高安全性能

IR5051設計符合安全標準 CAT III 2000和 CAT IV 1000，具有最高的安全性能。您可能認為絕緣電阻測量是在斷電條件下進行的，所以并不危險。然而，IR5051具有更強的安全功能，以防發生意外。
測量開始：長按1秒后開始測量，以防止因錯誤操作而產生高壓。產生高壓時，測量鍵會閃爍提示。
測量結束后：測量結束后，自動釋放殘留在被測物上的電荷。放電過程中，MEASURE鍵和放電標志閃爍，放電完成后閃爍停止。
保持測量穩定性的功能與性能

當被測物的電阻非常高時，絕緣電阻表只能測量微小的電流。即使測量環境發生微小變化，也很容易影響測量結果，導致測量值不穩定。
IR5051使用屏蔽線和獨特的測量技術來減輕環境的影響，從而實現至10TΩ的穩定測量。

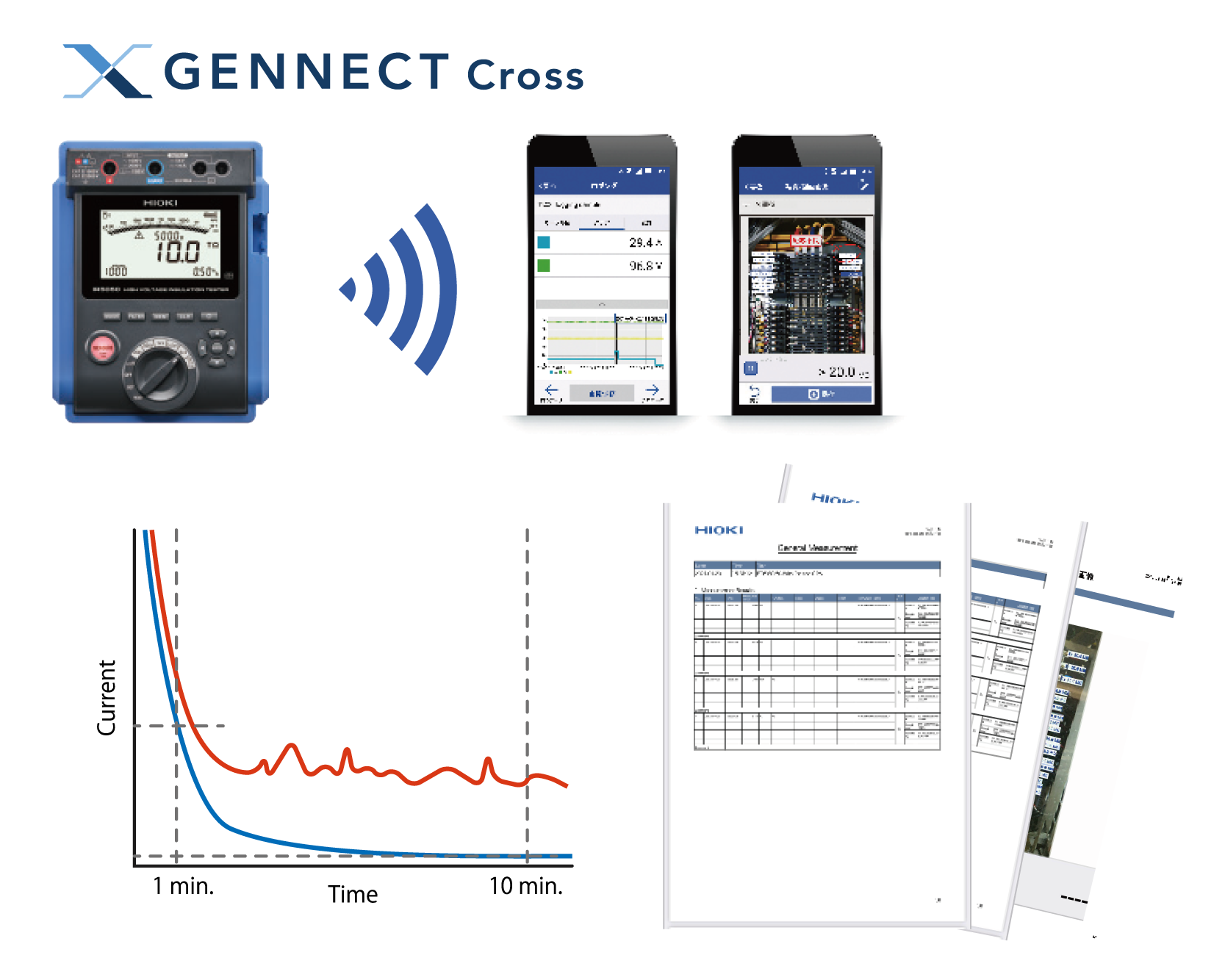

支持無線技術 無線通信功能帶來更多便利

使用選件無線適配器Z3210，可通過Bluetooth?通訊將測量數據傳輸?shù)街悄苁謾C(jī)和平板電腦。
通過電流時間圖表可獲知有關高壓電纜絕緣狀態的信息。
使用APP GENNECT Cross的記錄功能，可在測量的同時制作圖表（最小采樣1秒）。
絕緣電阻測量：“現場維護 ”功能可將測量位置和測量值記錄到照片中。

報告制作：記錄測量結果并在現場輕松創建 PDF 報告。
GENNECT Cross的詳細介紹請點擊
將測量數據傳輸至 Excel? 表單

打開Excel?文件，選擇單元格進入待機狀態。
按下Hold鍵，測量儀器的顯示的數據內容被傳送并導入到被選擇的單元格中。
通過無線適配器Z3210可實現Bluetooth?通訊。

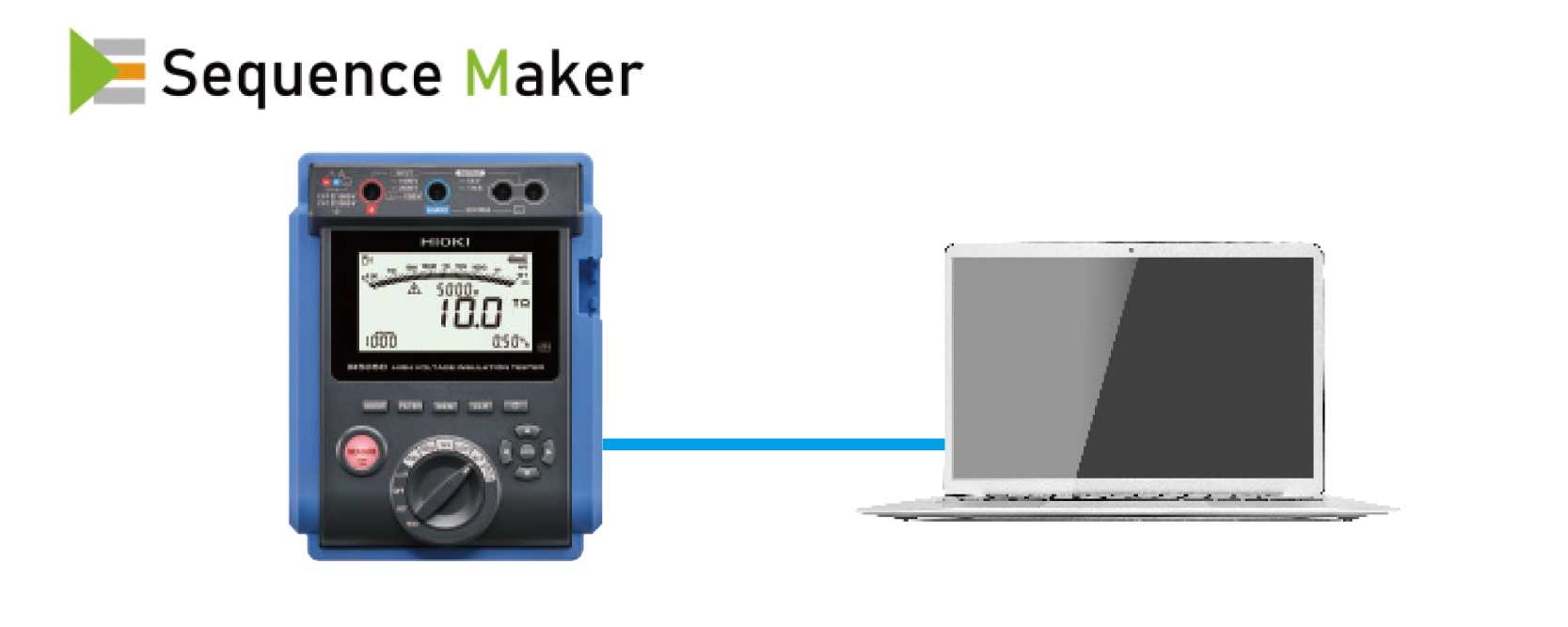

測量完成后通過 USB 通信傳輸數據

將測量儀器內保存的測量值和記錄數據傳輸至計算機中。計算機上需要已安裝Excel以及免費Excel插件 “Sequence Maker”。
使用通訊包 DT4900-01
Sequence Maker詳細介紹請點擊

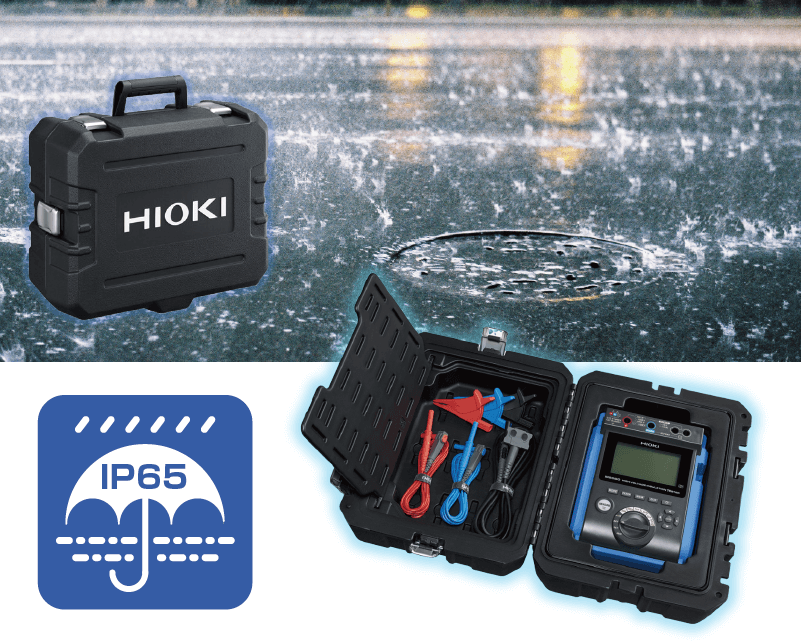

適合戶外作業的防塵防水?dāng)y帶盒

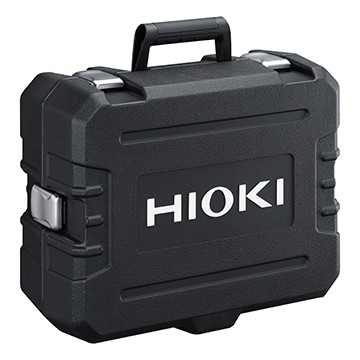

攜帶盒 C0102 是符合IP65的防塵防水的硬盒設計。能收納絕緣電阻表主機和測試線，方便攜帶。

基本參數（精度保證時間1年）

1: -20℃?40℃（80% RH 以下）、40℃?45℃（60% RH 以下）、 45℃?50℃（50% RH 以下）

2：使用堿性干電池時， 5 kV發生，正負端子間開路，背光燈關閉，比較器關閉，23°C 參考值

測量項目	絕緣電阻測量、PV絕緣電阻測量、泄漏電流測量、電壓測量、靜電電容測量（DD功能）
端子間最大額定電壓	AC 1000 V、DC 2000 V
對地最大額定電壓	1000 V（CAT IV）、2000 V（CAT III）
使用溫濕度范圍	-20?C?50?C ※1（無結露）
保存溫濕度范圍	-25?C?65?C、80% RH以下（無結露）
防塵防水性	IP40（帶保護殼，且不包括端子部分） IP65（C0212攜帶盒）
適用標準	EN 61010（安全性）、EN 61326（EMC）、IEC 61557-1, IEC 61557-2（絕緣兆歐表）
電源	5號堿性干電池(LR6) ×8 ?鎳氫充電電池(HR6) ×8
連續使用時間※2	約5小時（IR5051，未安裝Z3210時），約4小時（IR5051-90，安裝Z3210時，無線通訊時）
體積及質量	195(W) × 254(H) × 89(D) mm、約1.7 kg（含電池）

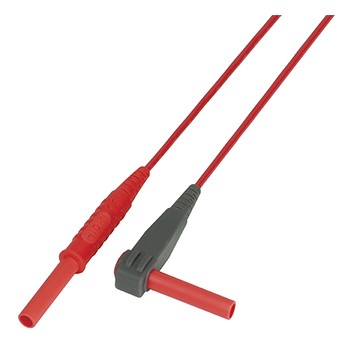

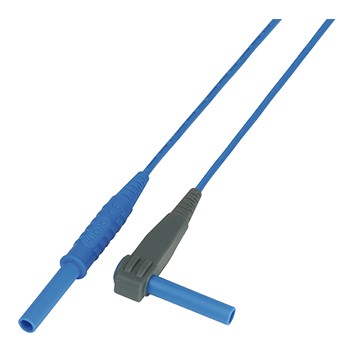

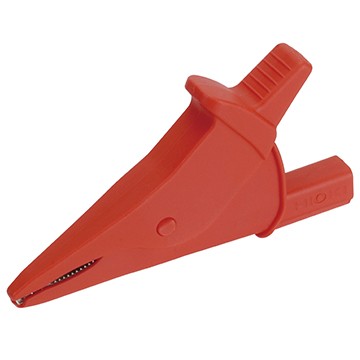

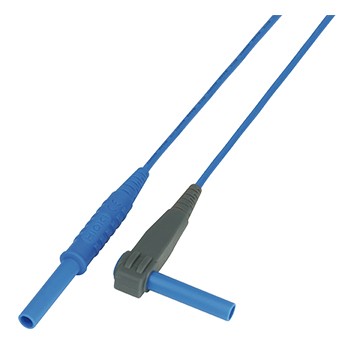

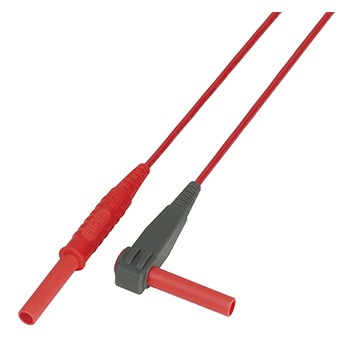

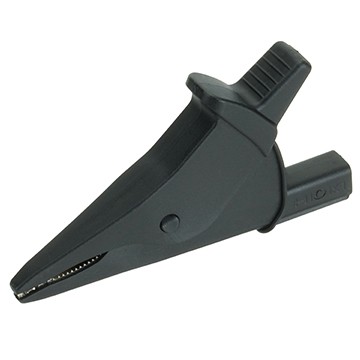

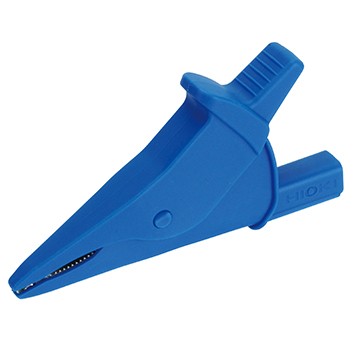

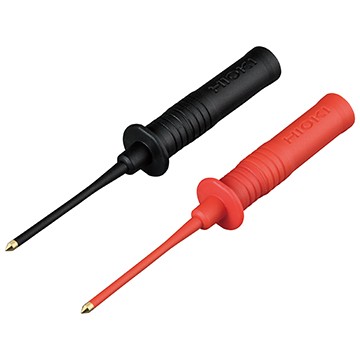

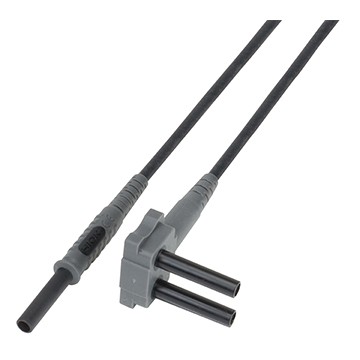

附件	測試線L9850-01 ×1、測試線L9850-02 ×1、測試線L9850-03 ×1、鱷魚夾L9851-01×1、鱷魚夾L9851-02×1、鱷魚夾L9851-03×1、測試針L9852×1、攜帶盒C0212 ×1、5號堿性干電池(LR6) ×8、使用說明書×1、使用注意事項×1、無線適配器Z3210（僅限IR5051-90）

功能參數

絕緣判斷功能	PI, DAR, DD, SV, Ramp, Timer ※1: PV絕緣電阻功能只能為定時器設置
其他功能	電池有效值范圍顯示，火線警告顯示，自動省電，自動放電，背光燈，蜂鳴，數據存儲操作記錄，數據存儲保存記錄，溫濕度輸入，經過時間顯示，時鐘功能，濾波器，硬件濾波器，保持功能，系統重啟，USB 通訊功能（僅限安裝DT4900-01時），無線通訊（僅限安裝Z3210 時），比較器，柱狀圖，絕緣判斷功能的切換，故障功能，負電壓通知功能

絕緣判斷功能

PI, DAR, DD, SV, Ramp, Timer ※1: PV絕緣電阻功能只能為定時器設置

其他功能

電池有效值范圍顯示，火線警告顯示，自動省電，自動放電，背光燈，蜂鳴，數據存儲操作記錄，數據存儲保存記錄，溫濕度輸入，經過時間顯示，時鐘功能，濾波器，硬件濾波器，保持功能，系統重啟，USB 通訊功能（僅限安裝DT4900-01時），無線通訊（僅限安裝Z3210 時），比較器，柱狀圖，絕緣判斷功能的切換，故障功能，負電壓通知功能

PV絕緣電阻測量

輸出電壓范圍		DC 250 V～2.00 kV
預設值測試電壓		500 V, 1 kV, 1.5 kV
設置分辨率		250 V～1 kV：10 V steps、1 kV?5 kV：25 V steps
額定測量電流（設置值）	500 V	1000 V	1500 V
精度保證范圍（1）	0.00 MΩ?5.00 GΩ ±5% rdg ±5 dgt	0.00 MΩ?10.00 GΩ ±5% rdg ±5 dgt	0.00 MΩ?20.0 GΩ ±5%
精度保證范圍（2）	5.01 GΩ?100 GΩ ±20% rdg	10.1 GΩ?100 GΩ ±20% rdg	20.1 GΩ?100 GΩ ±20%rdg
額定電流		額定測量電壓（設置值）÷能維持開路電壓的下限電阻值
短路電流		2 mA以下
可測次數		1000次以上

絕緣電阻測量

輸出電壓范圍			DC 250 V～5.20 kV
設置分辨率			250 V～1 kV：10 V steps、1 kV?5 kV：25 V steps
額定測量電流（設置值）	250V	500V	1000V	2500V	5000V
精度保證范圍（1）	0.00 MΩ?2.50 GΩ ±5% rdg ±5 dgt	0.00 MΩ?2.50 GΩ ±5% rdg ±5 dgt	0.00 MΩ?10.0 GΩ ±5% rdg ±5 dgt	0.00 MΩ?25.0 GΩ ±5% rdg ±5 dgt	0.00 MΩ?50.0 GΩ ±5% rdg ±5 dgt
精度保證范圍（2）	2.51 GΩ?500 GΩ ±20% rdg	5.01 GΩ?1.00 TΩ ±20% rdg	10.1 GΩ?2.00 TΩ ±20% rdg	25.1 GΩ?5.00 TΩ ±20% rdg	50.1 GΩ?10.00 TΩ ±20% rdg
額定電流			1 mA?1.2 mA
短路電流			2 mA以下
可測量次數			200次以上

電流（泄漏電流）測量精度± 3%rdg ± 3dgt（精度保證范圍：1.00 nA?3.00mA）

量程（自動量程）	10 nA	100 nA	1000 nA	10 μA	100 μA	1 mA
顯示范圍	0.00nA ～ 9.99 nA	9.0 nA ～ 99.9 nA	90 nA ～ 999 nA	0.90 μA?9.99 μA	9.0 μA?99.9 μA	90 μA?999 μA※1 0.90 mA?3.00 mA※2
分辨率	0.01 nA	0.1 nA	1 nA	0.01 μA	0.1 μA	※1: 1 μA ※2: 0.01 mA

電壓測量

精度保證范圍	AC 30 V?1000 V(45 Hz?65 Hz) DC ±10 V?±2000 V
精度	± 3% rdg. ± 3dgt.
輸入電阻	500 kΩ以上(DC, 45 Hz?65 Hz)
過負載保護	AC 1100 V（1分鐘間　正負端子間） DC 2200 V（1分鐘間　正負端子間）

電容測量在絕緣電阻測量結束后自動進行電容測量（輸出電壓為 250 V 以下時除外）

精度		±10 %rdg ±5 nF（精度保證范圍：10.0 nF?25.0 μF）
量程	100 nF	1000 nF	10 μF
顯示范圍	0.0 nF ～ 99.9 nF	100 nF ～ 999 nF	1.00 μF ～ 9.99 μF※1 10.0 μF ～ 25.0 μF※2
分辨率	0.1 nF	1 nF	※1: 0.01 μF ※2: 0.1 μF
