能夠以測量結果為基礎推測5種等效電路模式的常數。 而且，可以通過模擬功能，使用推測結果或者任意的常數來顯示頻率特性的理想值。 此外，使用比較器功能，還能夠確定測量結果是否在判定區域內。

IM7580系列5種機型的測量頻率覆蓋了1MHz?3GHz。
和用于6種尺寸SMD的測試治具IM9201組合使用，能夠簡單準確的測量樣品。

分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。 “區域判定功能”是設置上限值和下限值的范圍，并以IN/NG來顯示判定結果。

分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。 “峰值判定功能”是以上限值、下限值、左限制、右限值來設置范圍，并以IN/NG來顯示測量的峰值是否在判定區域內。

分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。 “SPOT判定功能”是選擇任意的掃描點和參數，最多進行16點的判定。

使用比較器功能，可以確定測量值是否進入了任意設置的判定區域內。 適用于判定樣品是否合格的功能。

使用接觸檢查功能，能夠檢查樣品和測量端口的接觸狀態，并確認接觸不良情況和連接狀態。

測試頭的連接線連接阻抗分析儀。
稍微彎曲扭力扳手的手柄后擰緊螺母（0.56 N?m）。
請注意不要擰過頭。

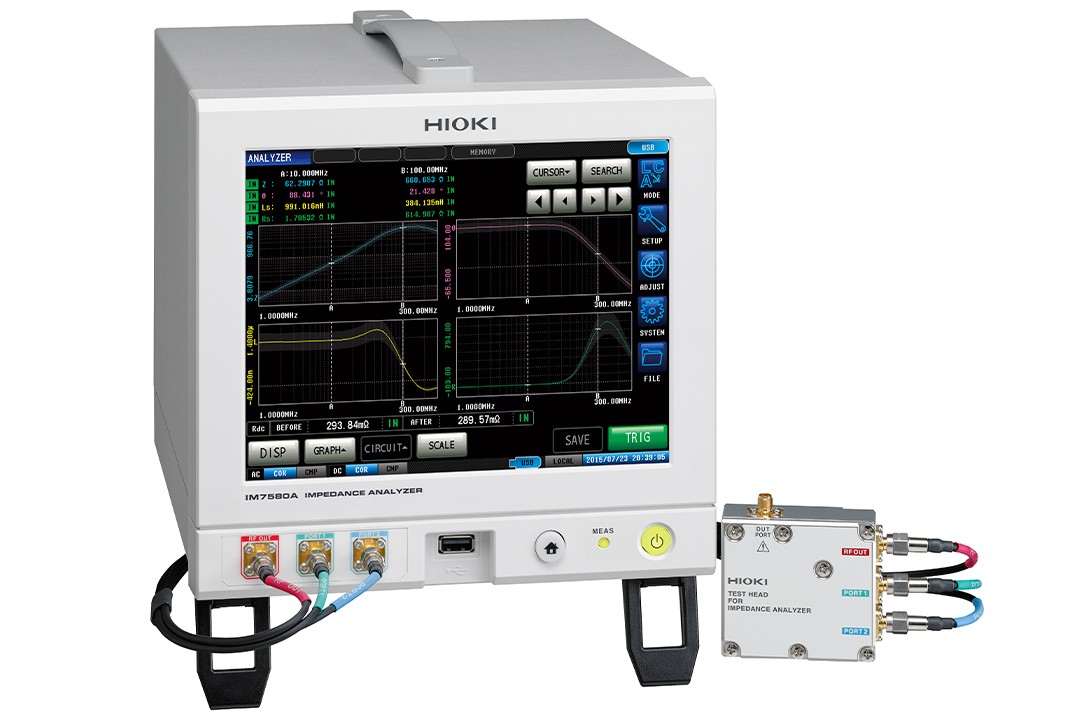

阻抗分析儀IM7580A對應的測量頻率是1 MHz~300 MHz。

通過最快0.5ms（模擬測量時間）的高速測量與高重復精度，實現高速、穩定的測量。

縮短工時，提高產能。

兩臺阻抗分析儀IM7580A可以同時放入一個測試機架中，有效節省空間。

半個測試機架大小的緊湊型機身除了 用于產線，其輕便性還能夠適應各種測量環境。

大畫面顯示，根據使用場合可改變亮度、顏色以及顯示尺寸。舒適的觸摸屏操作帶來舒適的測量體驗。

阻抗分析儀IM7580A的LCR模式測量可將任意頻率和電平信號施加到需要測量的元件上進行測量。

適用于電容器、線圈等被動元件的評估。

·比較測量

 以1個判定標準為基礎對元件的合格與否進行判斷。

·BIN測量

 使用多個判定標準對元件進行等級劃分。（最多10組）

阻抗分析儀IM7580A的分析模式測量可以對測量頻率、測量信號電平進行掃描的同時進行測量。

適用于頻率特性或電平特性的確認。

·普通/分段掃描

 通過掃描頻率、電平來觀察元件的特性

·間隔掃描

 固定測試條件下觀察元器件在時間變化過程中的特性

阻抗分析儀IM7580A為了保證正確且可靠的測量，搭載了多種必備功能。

·接觸檢查（接觸不良和接觸狀態的確認）

 DCR測量功能、Hi-Z篩選功能、波形判定功能

·補償功能（為了測量的準確性而進行補償）

 開路/短路/Load補償、電氣長度補償、開路/短路補償

·外部控制輸入輸出（任意控制外部控制的輸出入信號的時機）

其他 鎖鍵功能、蜂鳴音設置、預熱功能

測試頭也采用僅手掌大小的緊湊設計，可設置于被測物的附近。

不易受到干擾影響，可實現更為準確的測量。

阻抗分析儀IM7580A使用LAN/USB/GP-IB/RS-232C /EXT I/O可以進行外部控制。（GP-IB/RS232C為選件）

您可以閱讀樣本應用的下載和通訊命令的使用說明。
