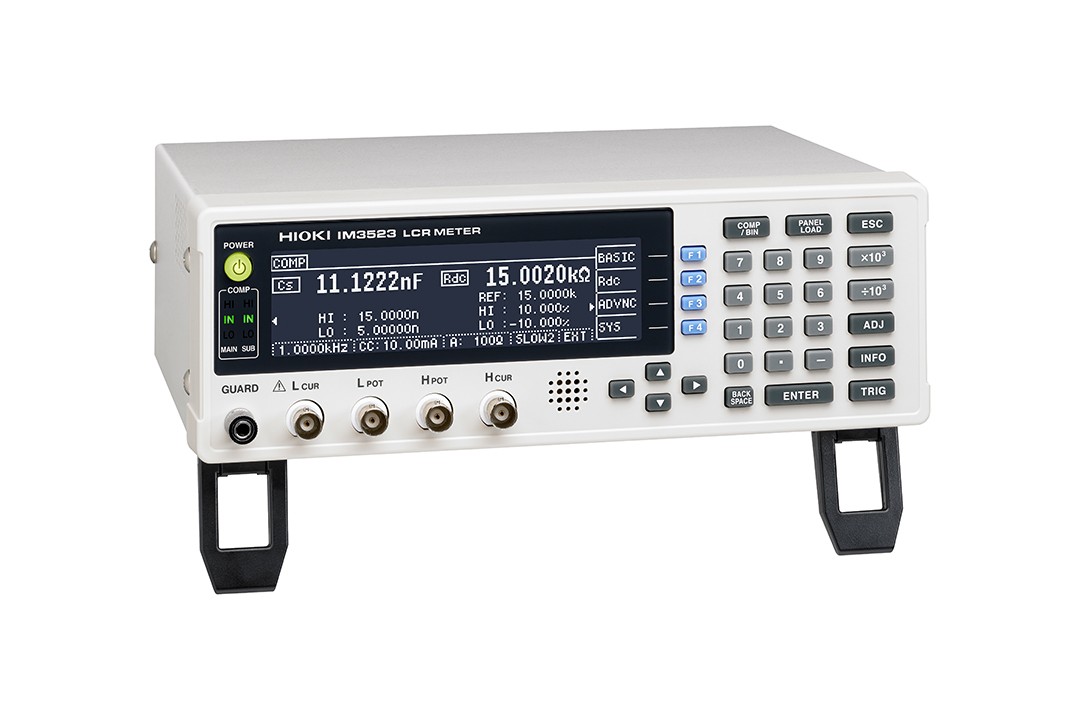

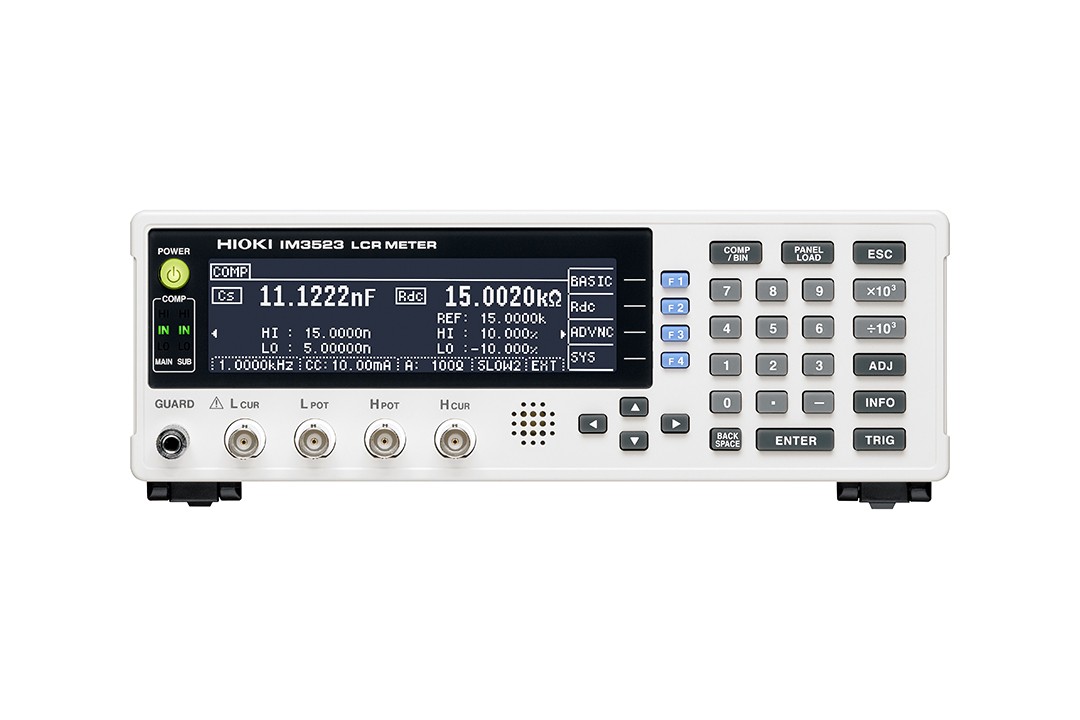

LCR測試儀 IM3523

返回上一頁

測量頻率40Hz - 200kHz的LCR測試儀

應用于生產線和自動化測試領域的理想選擇

詢價預約

概要
規格
選件
相關下載
主機升級
解決方案
常見問題

● 基本精度±0.05％，測量范圍廣(DC,40Hz～200kHz，5mV～5V，10μA～50mA)
● 在比如C-D和ESR這樣的混合測量條件下，可以以往產品10倍的速度不間斷測試。
● 內置比較器和BIN功能
● 2ms的快速測試時間

本產品不標配測量探頭和測試夾具。請結合應用單獨選擇和購買合適的測量探頭和測試夾具。所有探頭均帶有一個1.5D-2V的同軸電纜。RS-232C接口連接：交互連接可使用交叉電纜。您可使用RS-232C電纜9637，不需要硬件控制器。

LCR測試儀IM3523測量方法：連續測量不同條件

在電容的測量條件中希望以120Hz測量C-D。希望以100kHz測量ESR。這時，使用1臺告訴連續測量不同條件。
LCR測試儀IM3523測量方法：順暢的進行生產線的設置更改的面板讀取功能

為了使用1臺LCR測試儀測量多種產品，要求高效率的更改設置。
IM3523的面板保存功能更，最多保存60組測量條件，還能保存128個開路/短路補償和線長補償?shù)鹊难a(bǔ)償值。使用面板功能讀取所保存的測量條件。除了手動讀取以外，可以使用外部控制端口控制面板編號的讀取，因此能縮短構筑自動化檢查產線的時間。
可靠的產線檢查：接觸檢查功能

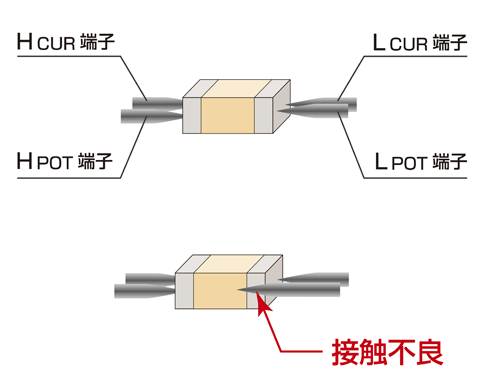

檢查4端子測量時樣品間的接觸不良。
測量LPOT?LCUR間和HPOT?HCUR間的接觸電阻，如果在所設置的閾值以上時則顯示錯誤。

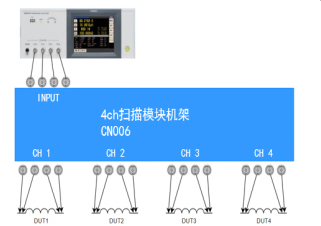

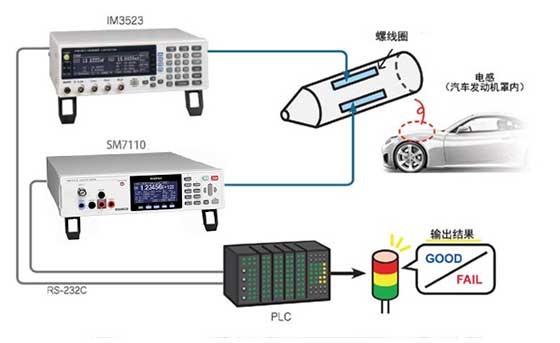

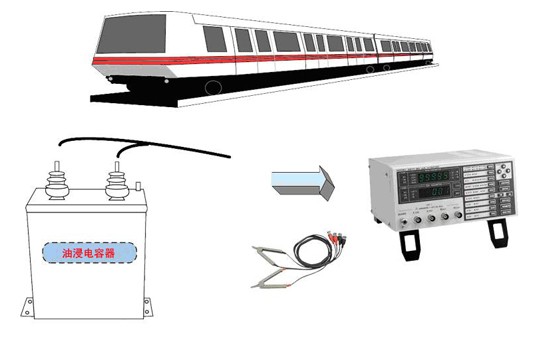

2MHz阻抗的4ch測量方案
精度計算軟件

僅需輸入數值即可輕松計算精度。
LCR測試儀精度計算軟件請點擊

基本參數

測量模式	LCR,連續測試
測量參數	Z,Y,θ,Rs(ESR),Rp,DCR(DC電阻),X,G,B,Cs,Cp,Ls,Lp,D(tanδ),Q
測量量程	100mΩ～100MΩ,10個量程(所有參數根據Z定義)
可顯示量程	Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [單位]* ～9.99999G [單位])(*為最高分辯率時的顯示位數）只有 Z和Y顯示真有效值 θ: ± (0.000°～999.999°), D: ± (0.00000～9.99999) Q: ± (0.00～99999.9), Δ%: ± (0.0000%～999.999%)
基本精度	Z : ±0.05%rdg. θ: ±0.03°
測量頻率	40Hz ～200kHz (1mHz ～10Hz)
測量信號電平	正常模式 V模式，CV模式: 5mV～5Vrms,1mVrms CC模式: 10μA～50mArms,10μArms
輸出阻抗	正常模式：100Ω
顯示	單色LCD
測量時間	2ms(1kHz,FAST,代表值)
功能	比較器，分類測量(BIN功能)，面板讀取/保存、存儲功能
接口	EXT I/O(處理器)，USB通信(高速) 選件：RS-232C,GP-IB,LAN任選一
電源	100～240V AC，50/60Hz，最大50VA
尺寸及重量	260mm W×88mm H×203mm D, 2.4kg
附件	電源線×1，使用說明書×1，CD-R(包括PC指令和樣本軟件)×1

偏置單元

DC偏置電壓單元 9268-10
直接連接型，40Hz~8MHz，最大外加電壓DC±40V
查看詳情>>
電流BIAS 30A CN017
LCR用電流偏置單元的外掛電感，最大30A，需另配電源和9269-10
查看詳情>>

PC通訊

GP-IB接口Z3000
外部控制用
查看詳情>>

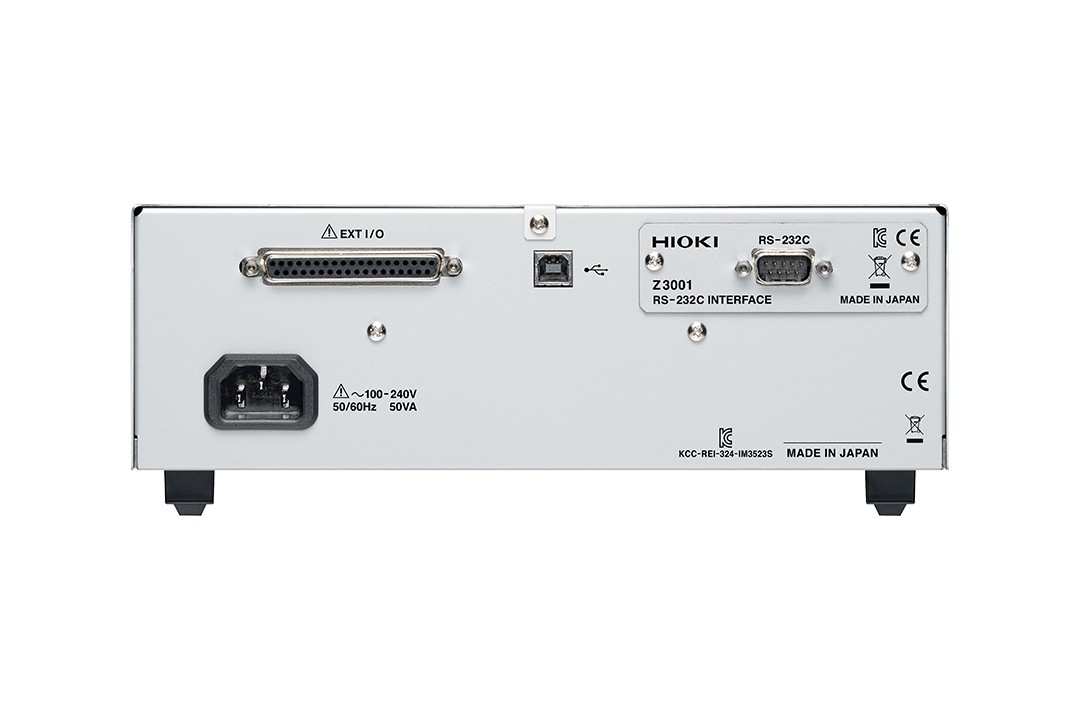

RS-232接口Z3001
外部控制用
查看詳情>>

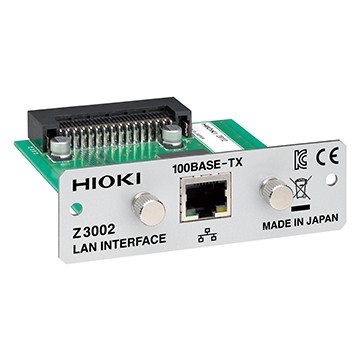

LAN接口Z3002

查看詳情>>
GP-IB連接線9151-02
2m長
查看詳情>>

探頭和測試治具

4端子探頭L2000
DC~8MHz，1m長
查看詳情>>
4端子開爾文夾9140-10
DC~200kH，50 Ω，1 m長
查看詳情>>
鑷形探頭L2001
線長73cm，DC～8MHz，50Ω，前端電極間隔：0.3～6mm
查看詳情>>
測試治具9261-10
線長1m，DC~5MHz，特性阻抗50Ω，可測端口直徑：0.3~1.5mm
查看詳情>>
測試治具9262
DC～8 MHz, 直接連接型
查看詳情>>
SMD測試治具9263
直接連接型, DC～5 MHz 測試尺寸: 1mm～10.0mm
查看詳情>>
SMD測試治具9677
用于側面有電極的SMD DC~120MHz，測試樣品尺寸：3.5mm±0.5mm
查看詳情>>
SMD測試治具9699
用于底部有電極的SMD DC~120MHz，測試樣品尺寸：寬1.0~4.0mm，高1.5
查看詳情>>
LCR底部電極測試治具 CN027
最大15㎜＊7.75㎜＊1.7㎜；最小3.81㎜＊3.1㎜＊0.3㎜
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1705

單品樣本

IM3523,IM3533

LCR 測試儀IM3523，IM3533

pdf

3.47 MB

2023-05-12

下載

1923

系列/應用樣本

涉及較多產品

電子元器件測量應用案例

pdf

5.27 MB

2023-08-09

下載

1708

系列/應用樣本

涉及較多產品

LCR測試儀系列

pdf

3.27 MB

2023-08-09

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

請查閱詳情頁

Sequence Maker

是通過Microsoft Excel來收發測量儀器的通信指令的插件。

3.24 MB

IM3523, IM3533, IM3533-01

LCR測試儀

LabView驅動

通過LabView控制和選擇LCR測試儀中的數據

2.88 MB

3511-50，IM3523, IM3533, IM3533-01，IM3536，iM3570,IM3590

LCR測試儀

LCR測試儀采樣軟件

3511-50/IM3523/IM3533/IM3533-01/IM3536/IM3570/IM3590的通訊控制、精度計算、測量范圍計算、畫面獲取、設置的保存和讀取

826.53 KB

IM3523, IM3533, IM3533-01

LCR測試儀

應用Disc

IM3590，IM3570，IM3523，IM3533，IM3533-01，IM3536，IM7580的通訊指令說明，USB驅動，應用軟件

54.47 MB

LCR測試儀IM3523版本升級

版本升級應由熟悉IM3523的功能和操作且有資格的技術人員來操作。
如果不確定操作流程，請聯系當?shù)?a href="/distribution.html">HIOKI分支機構尋求幫助。

1.	IM3523的軟件
	最新硬件版本如下。如果您還在使用舊版本，強烈建議您使用升級的A版本。
	?硬件版本: V1.15

2.	如何檢查版本編號

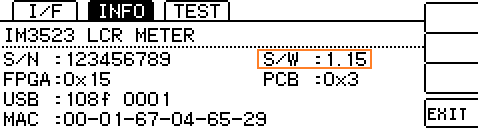

	硬件的版本編號可以通過選擇系統屏幕上的"INFO"選項來檢查。
