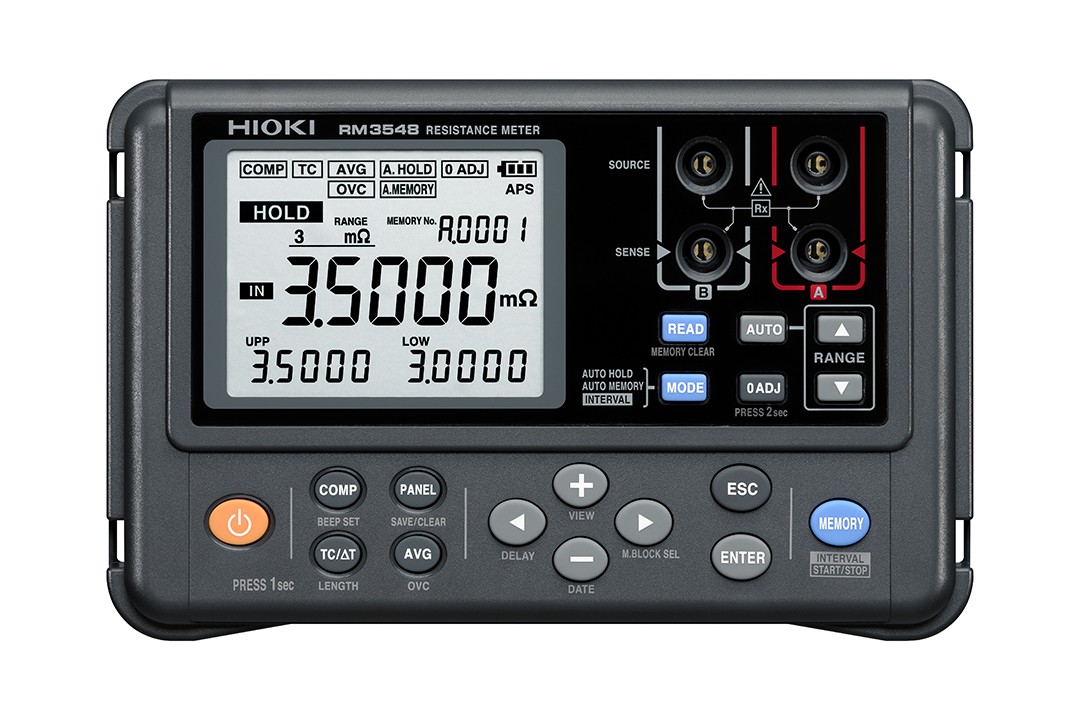

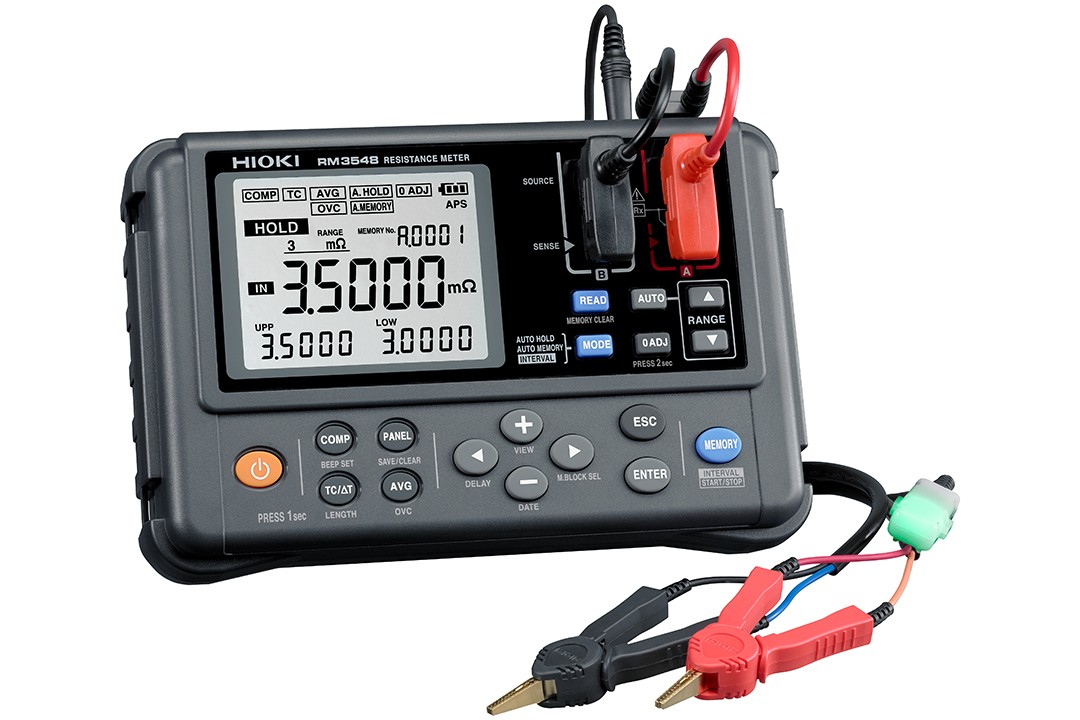

電阻計RM3548

返回上一頁

可測量μΩ到MΩ的高精度便攜式微電阻計

可測μΩ~MΩ的高精度便攜式微電阻計測試源電流：最大DC 1A 顯示更新率：約100ms 最高精度：0.1μΩ

詢價預約

概要
規格
選件
相關下載
解決方案
常見問題

● 基本精度0.02%，最小分辨率0.1μΩ，最大測試電流1A
● 可測范圍0.0μΩ（測試電流1A）~3.5MΩ
● 僅需將探頭接觸被測物，即可簡單記錄，最多1000個數據
● 通過間隔測量，可采集溫度上升實驗中的數據
● 便攜式，適用于維修保養以及大型產品的檢查

產品介紹視頻

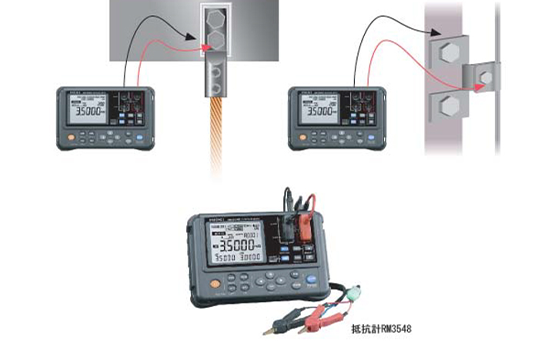

適用于大型變壓器、馬達的低阻測量和檢查的便攜式電阻計

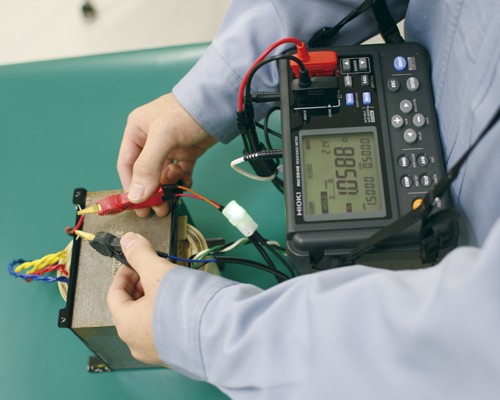

便于進行現場維護保養工作的便攜式設計?？梢允褂酶郊炖K將測試主機掛在脖子上，雙手拿住夾型測試線進行測量。8節5號干電池供電，測量時間約10小時。（根據測量條件不同，使用時間會不同）
減小熱電動勢功率的影響的偏置電壓校正功能

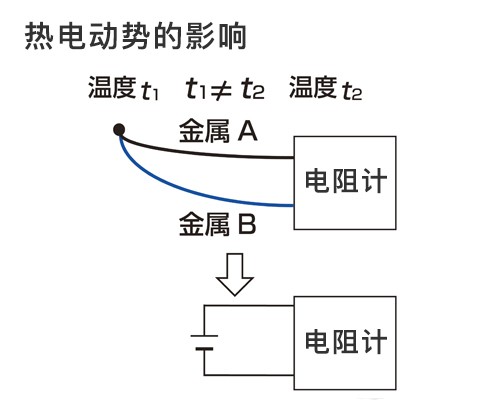

熱電動勢是指不同金屬的連接部分所產生的電位差（如圖）。具體來說會在測試探頭和被測物接觸的部分，測量儀器和測量線的連接部分產生。熱電動勢的大小根據測量環境的溫度不同而不同，溫差越大則熱電動勢越大。RM3548的正負雙向流過測試電流，使用各自的檢測電壓，具備消除熱電動勢影響的偏置電壓校正功能。
將根據環境溫度變化的電阻值補償值標準溫度：溫度補償功能

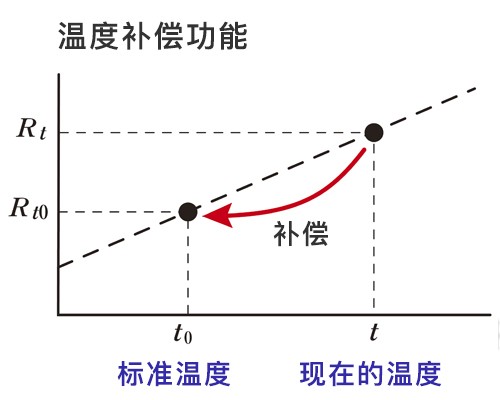

溫度補償功能是即使銅線這種電阻值會因?yàn)闇囟榷兓谋粶y物，也能換算并顯示為所設標準溫度下的電阻值。通過RM3548中的溫度補償功能，從如圖所示實測到的電壓值Rt和現在的溫度t中，換算成標準溫度t0的電阻值Rt0。溫度補償時，使用溫度傳感器Z2001（RM3548主機標配）。

基本參數

電阻測量量程	3 mΩ (最大顯示3.5000 mΩ, 分辨率0.1 μΩ)～3 MΩ量程 (最大顯示3.5000 MΩ, 分辨率100 Ω), 10檔切換基本精度: ±0.020 % rdg. ±0.007 % f.s.
測量電流	[3mΩ量程時] DC 1A～[3MΩ量程時] DC 500 nA
開路端口電壓	最大DC 5.5 V
溫度測量	-10.0～99.9℃, 基本精度: ±0.50℃ (和溫度探頭Z2002的組合精度)
測量速度	固定
顯示更新率	電阻測量無OVC時：約100ms，帶OVC時：約230ms
功能	溫度補償功能，溫度換算功能，偏移電壓補償功能（OVC），比較器（ABS/REF%），長度換算，判斷音設置，自動保持，省電功能（APS）
存儲功能	存儲個數：（手動/自動）最多1000個，（間隔）最多6000個間隔：0.2～10.0s (0.2s步進) 存儲數據的獲取：顯示，U盤（CSV，TXT文件）

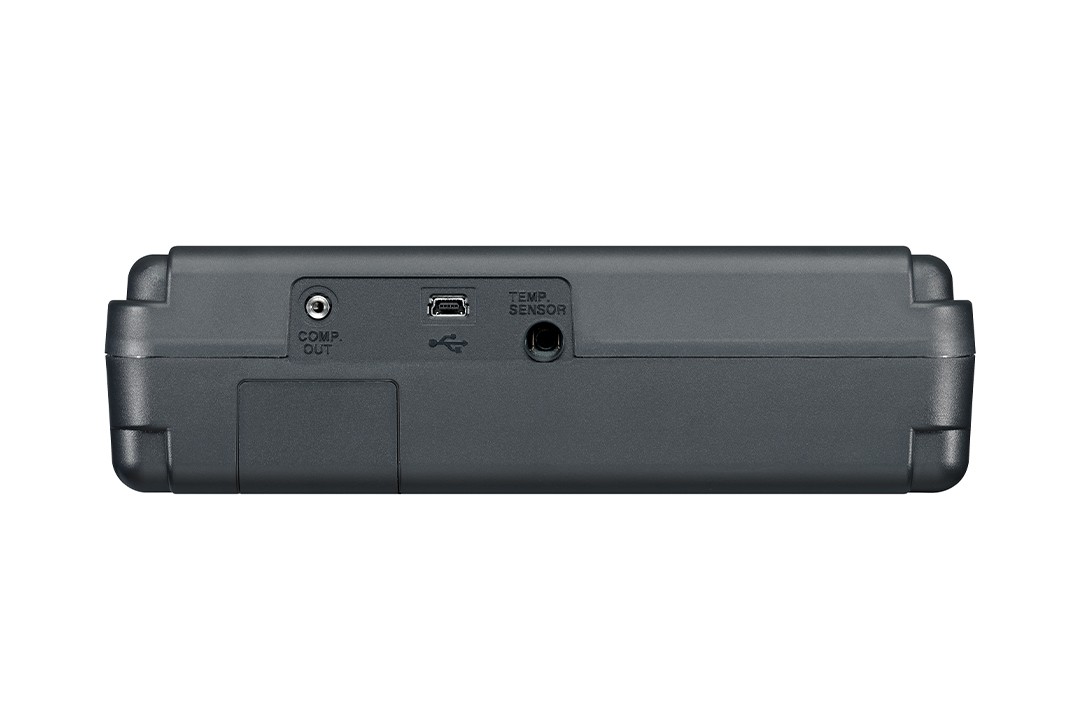

其他功能	比較值，面板保存/讀取，USB通訊（通過連接計算機，RM3548的內存相當于固定在計算機中的大容量存儲器等級）
電源	5號堿性干電池（LR6）×8,連續使用時間：10h（在我司設置的條件下）額定功率: 5 VA
體積及重量	192W × 121H × 55D mm, 770g

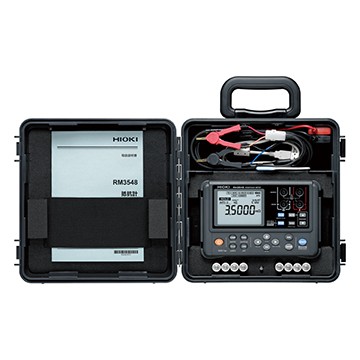

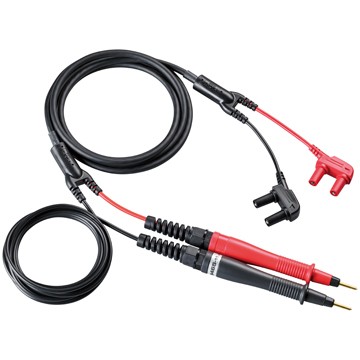

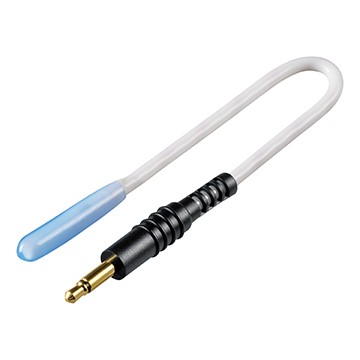

附件	夾型測試線L2107×1, 溫度探頭Z2002×1,5號堿性干電池（LR6）×8，使用說明書×1, USB連接線(A – 迷你B 型) ×1, 背帶×1,保險絲×1
