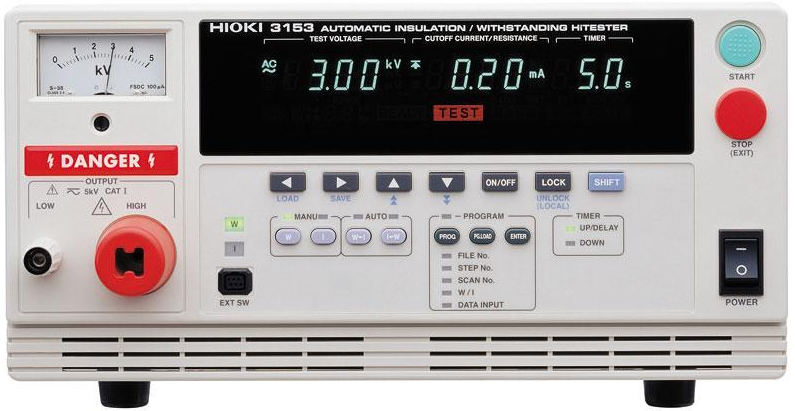

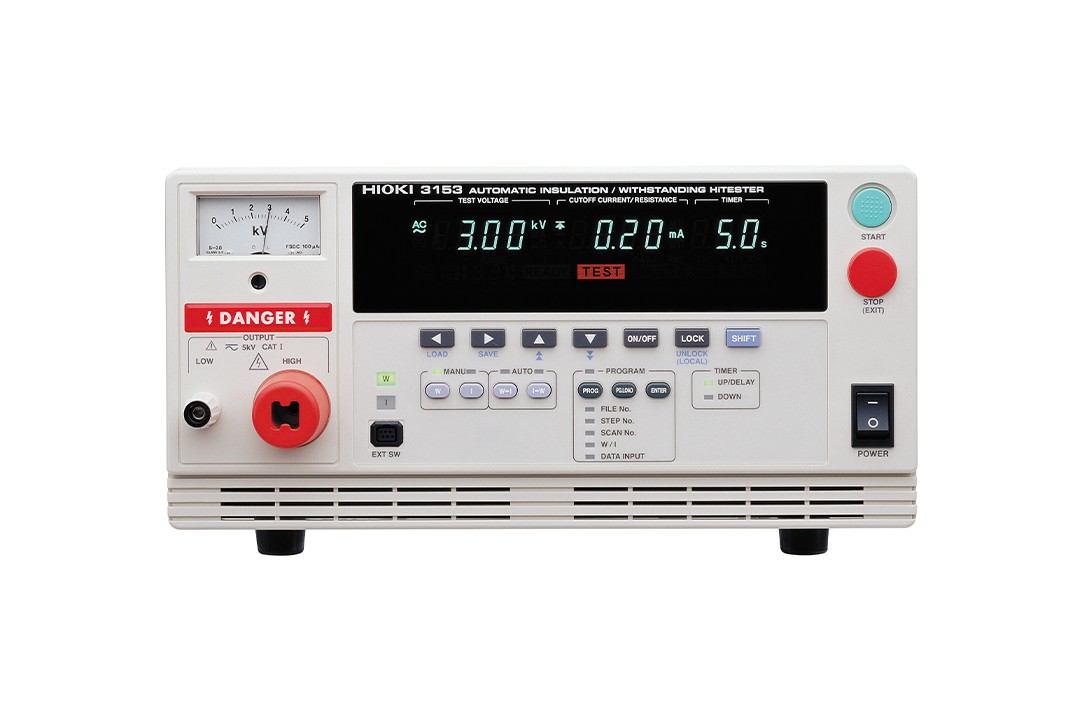

自動絕緣/耐壓測試儀 3153

全參數，交直流兩用的絕緣耐壓測試儀

自動絕緣/耐壓測試儀 9999 MΩ／5kV自動絕緣和耐壓測試遠程控制

概要
規格
選件
相關下載
常見問題

● 絕緣電阻測試(DC50V～1200V)，耐壓測試(AC/DC5000V)，全遠程控制
● 可編程測試(測試程序32個文件，測試點每個文件50步)
● 通過PWM控制方法，產生精確的測試電壓

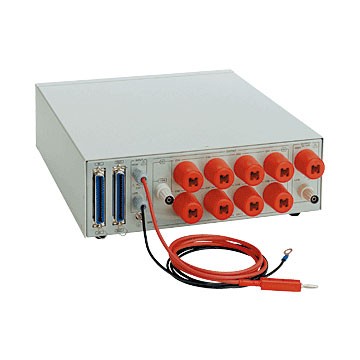

● 3930高電壓掃描單元(選件)

全規格的絕緣耐壓測試儀

搭載了所有耐壓試驗、絕緣電阻試驗中必需的功能的全規格測試儀
● 全遠程控制
● AC耐壓試驗max.5kV
● DC耐壓試驗max.5kV
● 絕緣電阻試驗max.1200V
● 變壓器電容500VA
具備綜合測試儀有的最大變壓器電容

AC/DC耐壓和絕緣試驗一體化的機型，實現最大500VA的變壓器電容耐壓：AC 5kV, 100mA 耐壓：DC 5kV, 10mA 絕緣電阻：DC 50V ? 1200V ,　?9999MΩ　基本精度±4％rdg.
豐富的計時器功能

越詳細的試驗越需要細致的設置，特別準備了3種時間設置（3153、3174）。耐壓試驗的斜升和斜降的計時器設置絕緣試驗的延遲計時器設置試驗時間的倒計時、經過時間顯示
可全遠程控制的自動測試儀

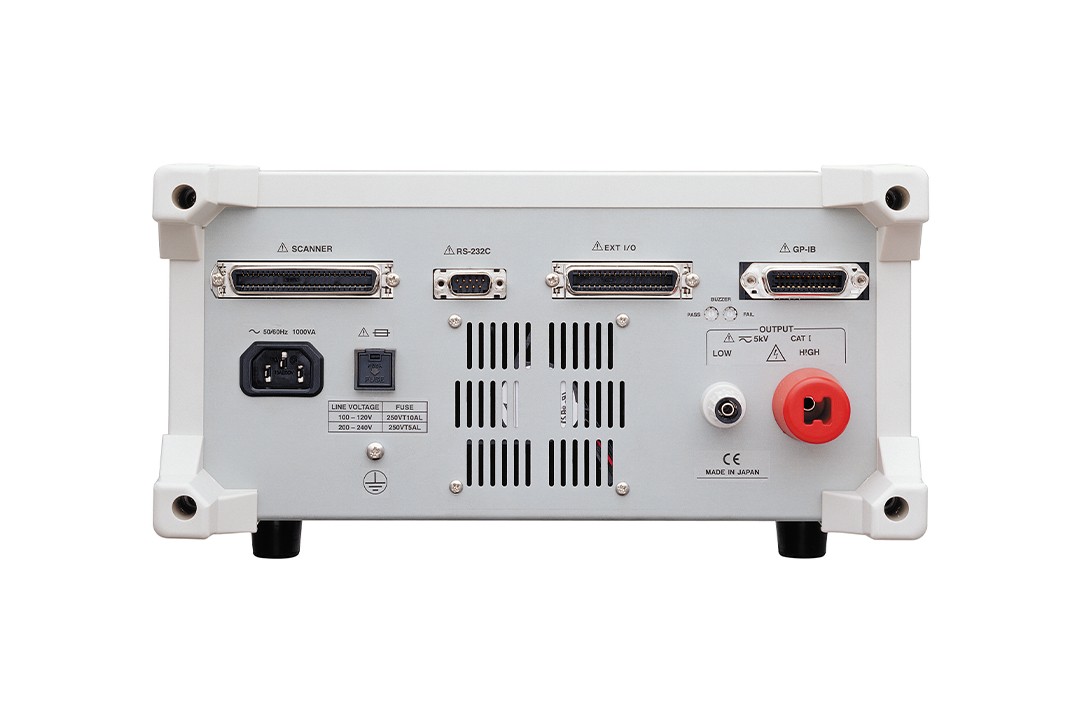

標配GP-IB和RS-232C 可以設置電壓、電流、電阻閾值、計時器設置等所有項目。而且，內存能記錄32個文件（50步進/文件），因此僅僅通過PLC即可簡單構筑全自動化系統。
不受工頻電源影響、穩定的試驗電壓輸出

HIOKI的耐壓測試儀通過零啟動開關，進行了能外加穩定電壓并防止被測設備損壞的設計。但是，價格較低的機型會因?yàn)楣ゎl電源的影響輸出波形出現即便現象，請選擇時注意。 3153采用了AC/DC任意電壓輸出都是PWM開關方式，因此不會受到電源電壓的變化或畸變的影響，能夠準確的發生穩定的試驗電壓。

耐壓實驗部分

輸出電壓AC/DC	AC0.2～5.00kV,500VA(額定30分鐘)/DC0.2～5.00kV,50VA(連續)
電壓設置方式	數字設置(設置分辨率：0.01kV)
AC波形/頻率	正弦波(無負載時畸變率在5％以下)，可以在50/60Hz切換
電流測量范圍	10mA，分辨率：0.01mA / 100mA，分辨率：0.1mA
電壓計	精度：±1.5%f.s.(JIS 1.5級，f.s.=5.00kV)(有效值顯示)
判定方式	窗口比較方式(數字設定)

絕緣電阻試驗

額定電壓	DC50~1200V(1V步進的話可任意設置)
額定測試電流	1mA，短路電流：200mA以下
測試范圍/精度	0.10 ～9999 MΩ, 4檔量程, ±4 % rdg. (代表值 0.5 MΩ～1000 MΩ時)
判定方式	窗口比較方式(數字設定)

計時器 *實際試驗時會因?yàn)樨?fù)載的不同而導致定時器設定時間的不同

設置范圍	0.3～999 s
Ramp/Delay	測試電壓Ramp up、down，絕緣電阻試驗延遲：0.1～99.9s
功能	最多可對32個文件進行50步進的實驗設置的編程各保存10組耐壓/絕緣的試驗內容，保持，蜂鳴器
監測功能	輸出電壓、檢測電流/測試電阻，監測周期：2次/s以上
電源	AC100?120 V, 200?240 V (50/60 Hz), 1000 VA max.
體積/重量	320W×155H×480D mm,18kg
附件	9615高壓測試線(高壓線和回路，各1)，電源線×1，使用說明書×1，備用保險絲×1
