● 絕緣（500/1000V）/ 耐壓（變壓器容量100VA）連續測試
● 可以在自動測試模式下連續絕緣耐壓、耐壓絕緣測試

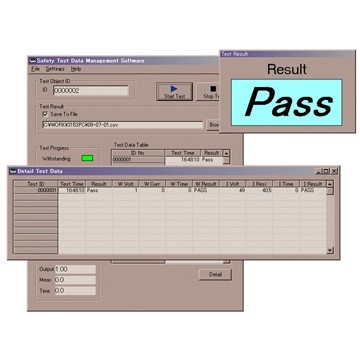

● 與安全測試軟件9267組合
● 保存耐壓模式、絕緣模式、各種最大8通道的測試條件
● 根據PWM方式，發生不依存電源電壓的正確的測試電壓

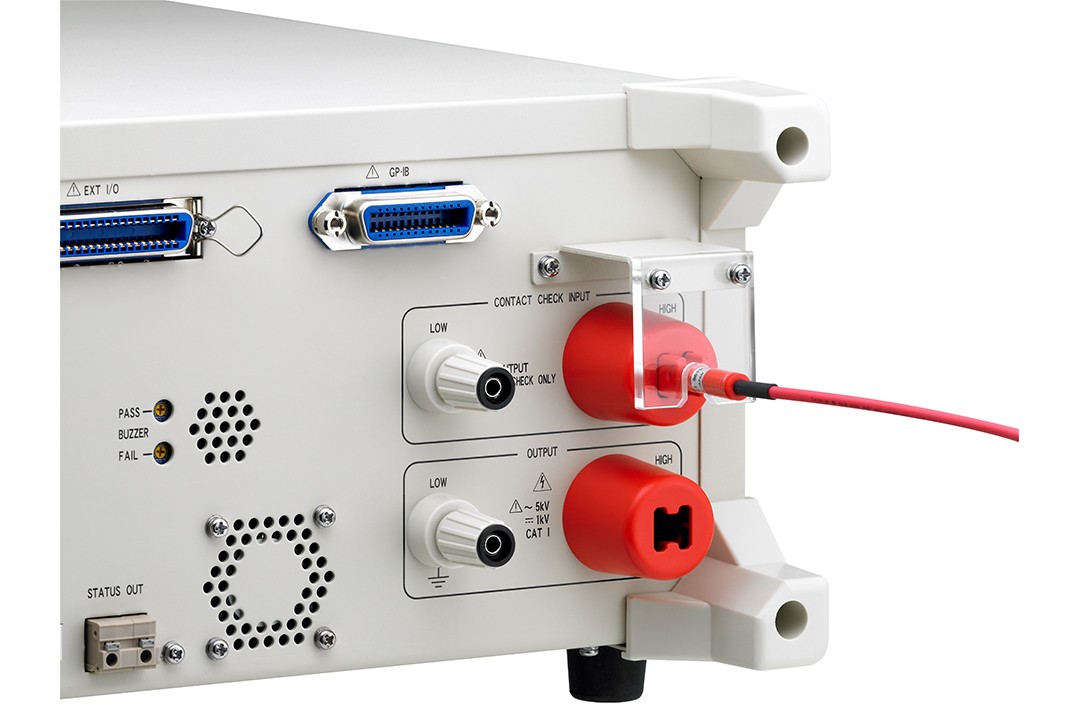

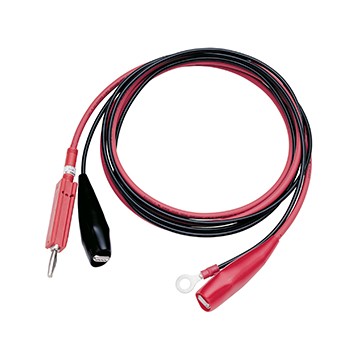

接觸檢查時，需要另外購買高壓測試線9615。
-
僅限檢查線中必需的規格的標準機型除了保證自動化的功能，還緊湊的集中了測量功能的標準機型
● 全遠程控制
● AC耐壓試驗max.5kV
● 絕緣試驗500V/1000V 固定電壓
● 變壓器電容100VA
【耐壓測試】
| 輸出電壓 | AC0.2～5.00kV |
|---|---|
| 電壓設置方式 | 數字設置，設置分辨率：0.01kV |
| AC波形/頻率 | 正弦波（無負載時畸變率在5％以下），可以在50/60Hz切換 |
| 電流測量范圍 | 0.01mA～20.0mA，真有效值顯示（數字） |
| 測量量程 | 10mA，分辨率：0.01mA / 100mA，分辨率：0.1mA |
| 電壓計 | 精度：±1.5%rdg.（1000V以上），±15V（1000V以下）（有效值顯示） |
| 判定方式 | 窗口比較方式（數字設定） |
【絕緣電阻試驗】
| 額定電壓 | DC500V，DC1000V |
|---|---|
| 無負載電壓 | 額定電壓的1～1.2倍 |
| 額定測量電流 | 1～1.2mA，短路電流：4～5mA（500V）/2～3mA（1000V） |
| 測量范圍/精度 | 0.5MΩ～999MΩ(5000V)/1MΩ～999MΩ(1000V)：±4%rdg. 1000 MΩ～2000 MΩ：±8%rdg. |
| 判定方法 | 窗口比較方式（數字設定） |
【定時器】*實際試驗時會因為負載的不同而導致定時器設定時間的不同
| 設置范圍 | 0.3 ～ 999s |
|---|---|
| Ramp/Delay | 測試電壓Ramp up、down，絕緣電阻試驗延遲：0.1～99.9s |
| 功能 | 耐壓，在絕緣電阻的試驗內容中各8種內存，保持，蜂鳴器，檢查接觸功能（耐壓，絕緣抵抗） |
| 監測功能 | 輸出電壓，檢測電流，絕緣電阻。監測周期：4回/s以上 |
| 電源 | AC100～240V(50/60Hz)，最大200VA |
| 體積/重量 | 320W×155H×395Dmm，15kg |
| 附件 | 9615高壓測試線（高壓線和回路，各1），電源線×1，使用說明書×1，防脫落擋板×1 |
