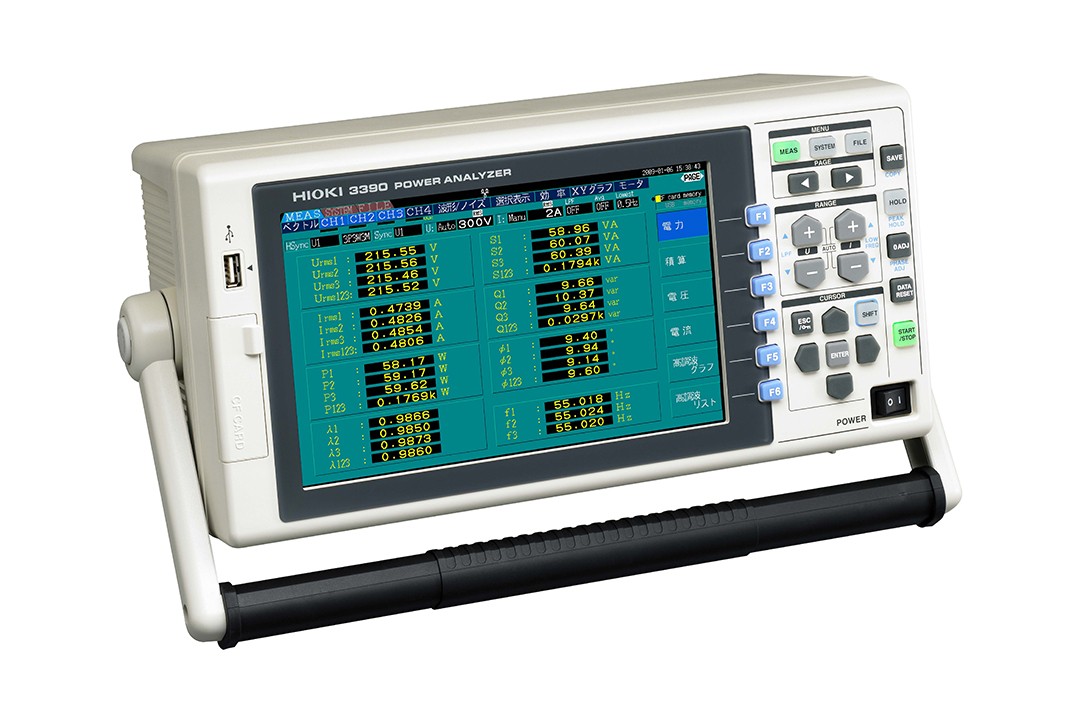

功率分析儀 3390

用來測量馬達、功率轉換效率的功率分析儀

適用于設備的綜合評估帶寬DC, 0.5 ~ 150kHz DC, 或單相至三相4線 4ch/ 鉗式傳感器輸出測量變頻器設備和分析馬達

概要
規格
選件
相關下載
主機升級

● 馬達分析功能（對應電相角測量，矢量控制）
● 高速諧波分析功能(50 ms 數據更新率)
● 變頻器干擾分析（FFT功能）
● 通過鉗式傳感器輕松測量變頻器功率
● 最佳精度達到±0.16%(在配合使用CT686x、9709時)
● 豐富的接口(LAN、USB、CF卡)

基本參數

測量線	單相2線，單相3線，三相3線，三相4線，電壓4ch，電流4ch，通道間絕緣
測量項目	電壓 (U), 電流(I), 電壓/電流峰值 (Upk/Ipk), 有功功率(P), 無功功率 (Q), 視在功率 (S), 功率因數(λ),相位角 (φ), 頻率,電流累積(Ih), 功率累積(WP), 效率 (η),電壓/電流紋波率 (Urf/Irf)
	干擾測量 (FFT 算法處理): 電壓/電流的RMS頻譜諧波測量（ RMS值，含有率，相位角，總畸變率，不平衡的因素）
	附加功能（可選9791或9793安裝在主機中）：扭矩，轉速，頻率，轉差率，或發動機輸出
諧波測量	輸入： 4通道，同步頻率范圍： 0.5Hz到5kHz ，諧波分析次數：最大100以內
干擾測量	通道數: 1通道 (從CH1到CH4通道中選擇1), 最大分析頻率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz
測量量程	電壓量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V
	電流量程: 當使用20A的額定傳感器時... 400m/ 800m/ 2/ 4/ 8/ 20A (*當使用選件9277) 當使用200A的額定傳感器時... 4/ 8/ 20/ 40/ 80/ 200A 當使用50A的額定傳感器時... 1/ 2/ 5/ 10/ 20/ 50A 當使用500A的額定傳感器時.. 10/ 20/ 50/ 100/ 200/ 500A
	取決于電壓和電流組合的范圍（功率范圍： 6.0000W以2.2500MW ）
	頻率范圍: 0.5Hz到5kHz
基本精度（45Hz～66Hz）	電壓： ±0.05% rdg. ±0.05% f.s. 電流： ±0.05% rdg. ±0.05% f.s. +電流傳感器精確度有功功率： ±0.05% rdg. ±0.05% f.s. +電流傳感器精確度
同步頻率范圍	0.5Hz 到 5kHz
頻段	DC, 0.5Hz 到 150kHz
數據更新率	50ms ( 測量諧波，取決于同步頻率小于45Hz時 )
顯示刷新率	200ms (從內部數據更新率中獨立，波形，F(xiàn)FT根據畫面而定)
數據保存時間間隔	關, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分鐘
外部接口	LAN, USB ( 通訊/儲存), RS-232C, CF卡, 同步控制
電源	100 到 240V AC, 50/60Hz, 140VA max.
體積重量	340mm 寬 × 170mm 高 × 157mm厚, 4.8kg
附件	說明書× 1 ，測量指南× 1 ，電源線× 1 ， USB線× 1 ， D - Sub用連接器× 1 （僅裝備9792或9793時），彩色標簽× 2

附加功能（可選）

·衡量一次和二次雙方變頻器（績效評價馬達和逆變器）
·評估新能源，如太陽能發電，風力發電和燃料電池
·針對最新的馬達進行評估，分析的混合動力電動汽車、電動車等

馬達分析選件參數

輸入通道數	3通道 CH A: 模擬 DC輸入/頻率輸入 (扭矩信號輸入) CH B: 模擬 DC輸入/脈沖輸入 (回轉信號輸入) CH Z: 脈沖輸入 (Z相信號輸入)
測量項目	電壓，扭矩，轉數，頻率，轉差率，馬達功率
模擬 DC輸入 (CH A/ CH B)	測量量程: ±1V/ ±5V/ ±10V 精度: ±0.1% rdg. ±0.1% f.s.
頻率輸入(僅 CH A)	有效振幅范圍: ±5V peak 測量頻帶: 1kHz to 100kHz
脈沖輸入(僅 CH B)	檢出電平: (Low) 0.5V以下, (High) 2.0V以上測量頻帶: 1Hz～ 200kHz (當占空比為50%時)
脈沖輸入(僅 CH Z)	檢出電平: (Low) 0.5V以下, (High) 2.0V以上測量頻帶: 0.1Hz 到 1kHz

其他選件

連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>
連接電纜(同步) 9683
同步用, 1.5 m長
查看詳情>>
固定托架
請聯系日置索要托架
查看詳情>>
LAN電纜 9642
直連以太網線，附帶交叉型轉換器，5m 長
查看詳情>>
攜帶箱 9794
用于在運輸途中保護3390的硬箱，帶滑輪。
查看詳情>>

CF卡

* PC卡提示使用HIOKI出售的PC卡。無法保證其他廠家生產的PC卡的兼容性和操作性，可能導致無法讀取或保存數據。

PC卡 9830
帶PC卡套，2GB
查看詳情>>
PC卡 9729
帶PC卡套，1GB
查看詳情>>
PC卡 9728
帶PC卡套，512MB
查看詳情>>

電流測量

AC/DC電流傳感器CT6875
追求高精度測量,頻帶DC~2MHz，額定電流AC/DC 500A
查看詳情>>
通用鉗式CT 9279
600Vrms 絕緣電線，額定電流 AC/DC 500A, DC~ 20kHz響應, 電線
查看詳情>>

電壓測量

電壓線L9438-50
紅、黑各1， 3m 長，鱷魚夾2個。
查看詳情>>

工廠裝配選件 *訂購時需說明

馬達分析選件 9791
工廠裝配選件，用戶無法自行安裝，裝在主要單元中
查看詳情>>
D/A 輸出選件 9792
工廠裝配選件，用戶無法自行安裝，裝在主要單元中
查看詳情>>
馬達分析&D/A輸出選件 9793
工廠裝配選件，用戶無法自行安裝，裝在主要單元中
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1735

單品樣本

3390

3390（英文）

pdf

2.24 MB

2016-11-17

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

功率分析儀3390升級v1.09(2012年12月)

升級該版本需要注冊用戶信息。在確認您的注冊申請后，將郵件發給您登陸到下載頁面的用戶名和密碼。

進行版本升級需要使用U盤或者HIOKI原裝CF卡。

1.3390軟件
現在最新的軟件版本如下。若您使用的是該版本以下的版本推薦您進行版本升級。
主機軟件：V1.09
2.主機版本的確認方法
軟件版本號顯示在系統畫面中。

3.下載更新文件
如3390版本為Ver.1.09，則無需升級儀器。

功率計3390 升級v1.09（2012年12月）

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。

請確認了上述內容后進行下載：

關于軟件升級的方法，請下載"版本升級方法"

在"版本升級方法"中寫明了下載到主機版本升級為止的準備和版本升級的流程。

軟件的下載文件為ZIP格式。解壓后的文件保存在U盤或者日置原裝CF卡的路徑文件夾中，然后按照"版本升級方法"進行升級。

版本升級時的注意事項：

版本升級過程中，請務必不要切斷主機電源。而且也不要拔出U盤或者日置原裝CF卡。若突然斷電的話，則因主機

無法正常工作而需要送修。
