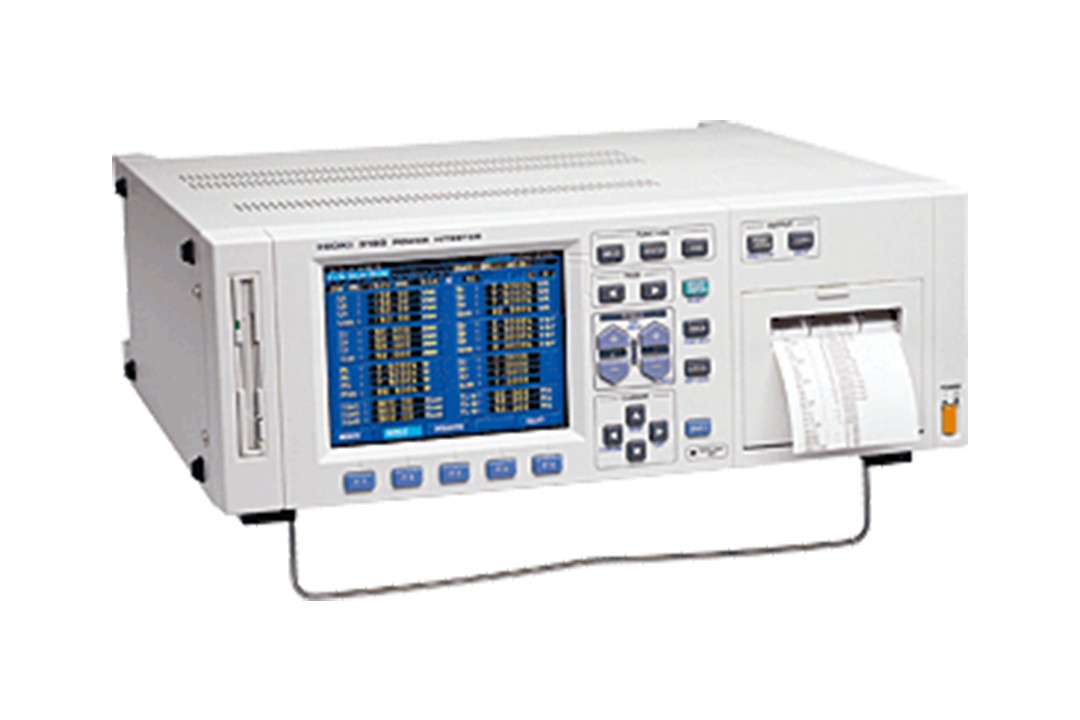

● DC，0.5Hz~1MHz的寬頻
● 電壓·電流·功率之外,波形峰值/功效等也可以測試
● 基本精度±0.2%的高精度、0.1 s的高速模擬應答
● 最大6系統的多系統同時測試
● 根據用途需要備由3種輸入單元可供選擇
注意：不能單獨使用3193-10主機。必須購買輸入單元 9600~ 9605。更換或者擴展單元的工作將在出廠前完成，而且需要支付輸入單元金額和服務費。
基本參數
| 測量線路 | 單相2線，單相3線，三相3線，三相4線 |
|---|---|
| 測量項目 | （當選用9600，9601，9602時） 電壓，電流，電壓/電流峰值，有功/視在/無功功率，相位角，頻率，電流/功率累積，效率，負載率，功率因數 （當選用9603） 電壓，扭矩，RPM，頻率，馬達輸出 （當選用9605） 諧波，波形，電壓波動/閃變測量功能 |
| 測量量程（使用9600時） | 電壓：6/15/30/60/150/300/600/1000 V 電流：200/500 mA, 1/2/5/10/20/50 A 功率：1.2 W ~ 150 kW（根據測量方式和電壓、電流的輸入單元的組合而定） 頻率：50/500/5k/50k/2M Hz |
| 基本精度 | ±0.1 % rdg. ±0.1 % f.s. (在45～66Hz, 使用 9600) |
| 顯示更新率 | 8 次 /秒 |
| 頻率特性 | 使用9600：DC，0.5Hz～1MHz 的寬頻單元 使用9601: 5Hz～100kHz的AC專用單元 使用9602: DC 0.5Hz～200kHz的鉗式輸入專用單元 |
| 其他功能 | 波形峰值測量、功率測量、D/A輸出、外部控制、縮放、平均值、備份功能、馬達輸出Pm測量(使用 9603)等 |
| 接口 | RS-232C, GP-IB |
| 電源供應 | 100/ 120/ 200/ 230 V AC (自動切換), 50/60 Hz, 150 VA max. |
| 體積及重量 | 430寬×150高×370厚mm，15kg（含所有選件） |
| 附件 | 電源線（1）,連接器（1），使用說明書（1） |

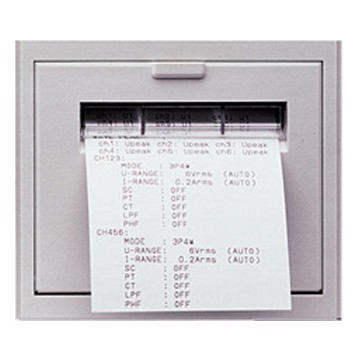

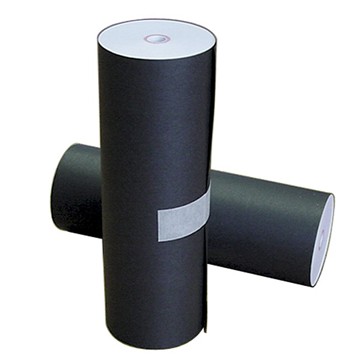

打印機
PC 通訊器
電流測量 *僅使用9602, 單相使用1個，三相使用2個或3個
注意:使用CT6863 時，3193/3193-10/3194將被默認為通用鉗式CT9278，但不影響操作。3193/3194使用I AC/DC 電流傳感器CT6862 時，需要3193/3194的firmware升級。

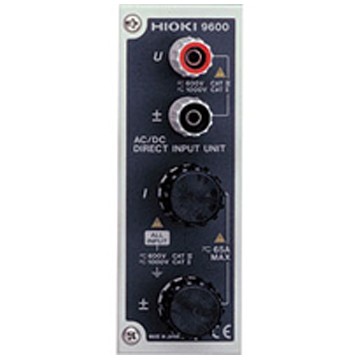

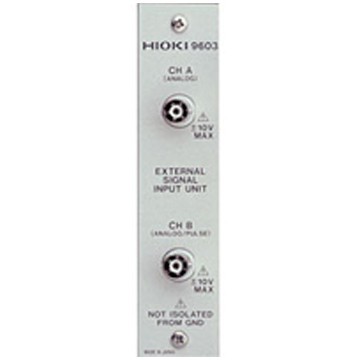

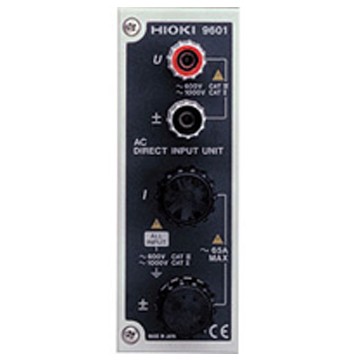

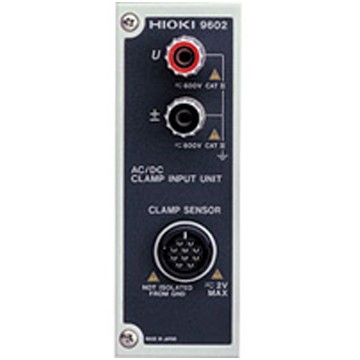

輸入單元*工廠安裝選件, 請訂購時指定
Note: 測量時需要使用一個以上的輸入單元。特殊測量可使用相同的輸入單元。 *輸入模塊為出廠選件，請訂購時提前指定。 *特殊測量可使用相同的輸入單元。 *選擇輸入單元9602時，請一定同時購買適合的鉗形傳感器。
