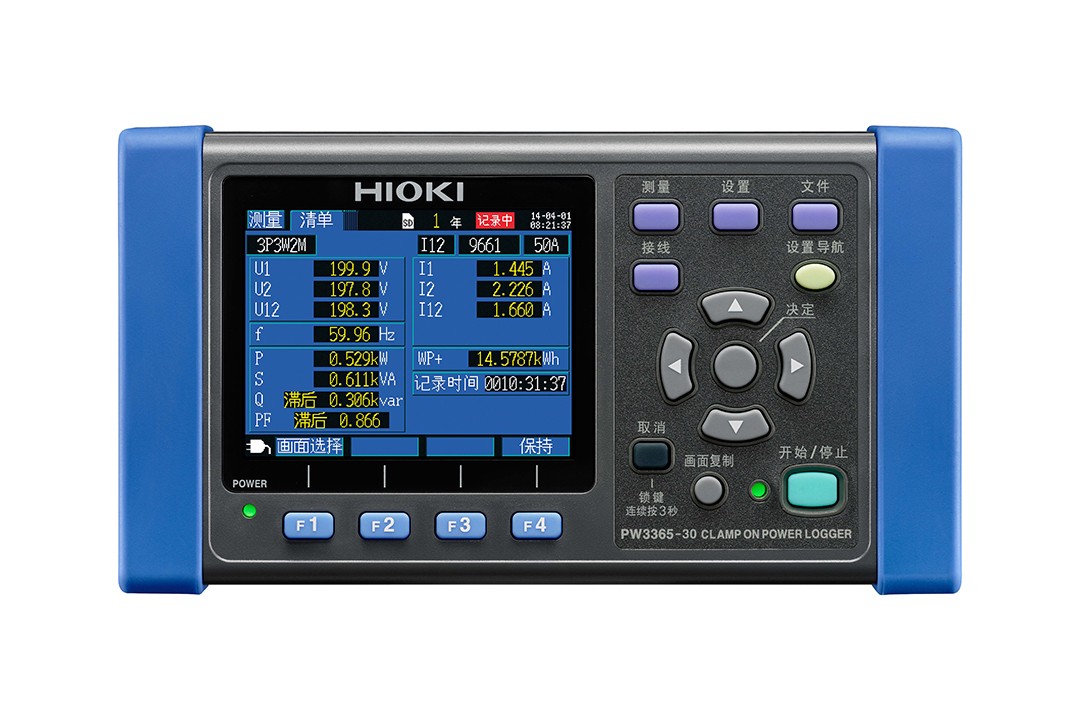

● 新增諧波測量功能，最高可達13次。
● 電線上直接測量電壓，無短路危險
● 最適用于大樓、辦公室的功率測量、確認節能效果
● 單相~三相4線、最大400V電線
● 可測量最小50.000mA量程到泄漏電流（需要傳感器選件）
● 數據能長期保存在SD卡中
● 設置向?qū)Чδ苡兄谡_接線（清晰顯示連接狀態的圖表向?qū)М嬅妫?/p>
注意：PW3365-30主機無法單獨測量電流、功率。請根據測量目的另外購買選件中的鉗形電流傳感器。另外，為了保證測量數據的保存工作，請務必購買使用選件中的SD卡。
-
將現場測量結果發送到電腦上GENNECT One SF4000測量的同時將數據統一顯示保存在PC上
詳情請參閱 -
各種獎項·German Design Award Special 2016（※針對電壓傳感器PW9020）
·機械工業設計獎 評審委員會特別獎 2015年度 日刊工業報（※針對PW3365-30）
·2014 JECA FAIR產品大賽 獲得國土交通大臣獎（※針對PW3365-30） -
產品介紹視頻 -

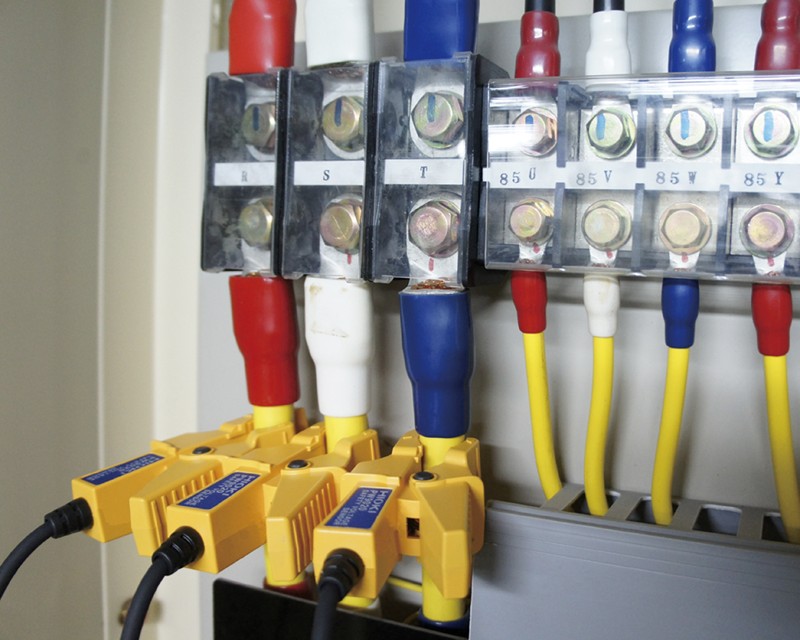

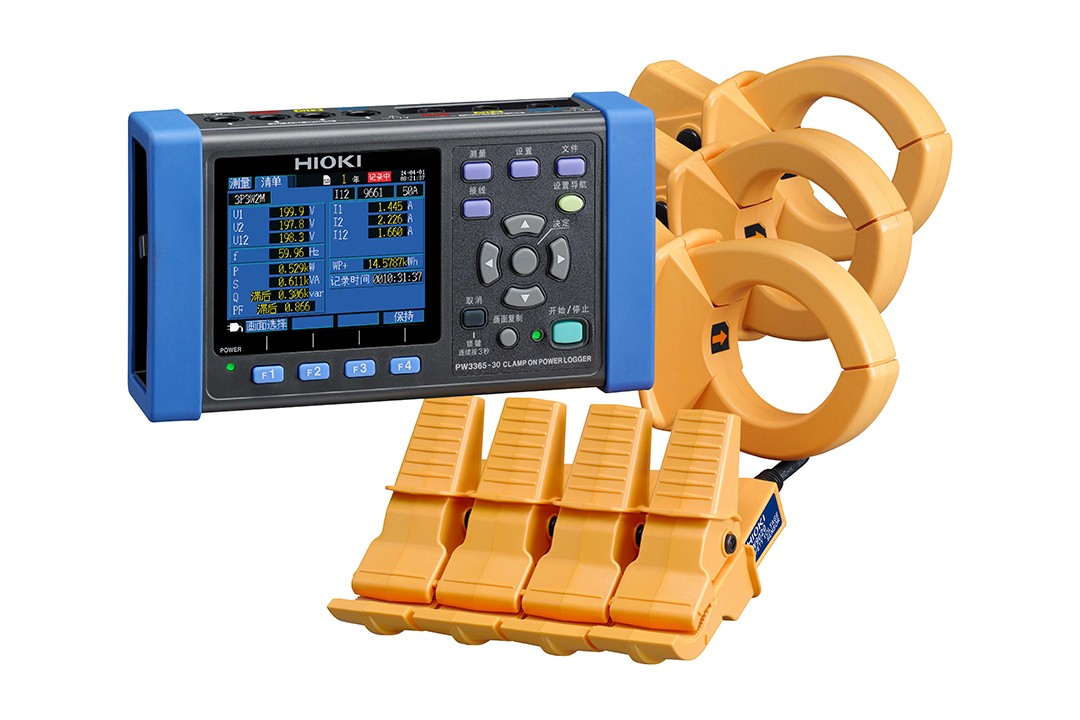

使用鉗形功率計測量功率，不會遺漏斷路器，更加簡單安全以前使用鉗形功率計測量電壓時需要接觸金屬端子，而使用新開發的金屬非接觸電壓傳感器只需夾住被包裹電線即可完成測量。不會接觸充電部分，所以完全沒有短路的危險，在端子部分被包裹的地方也無需剝開絕緣層，直接連接電線外皮，非常簡單。
-

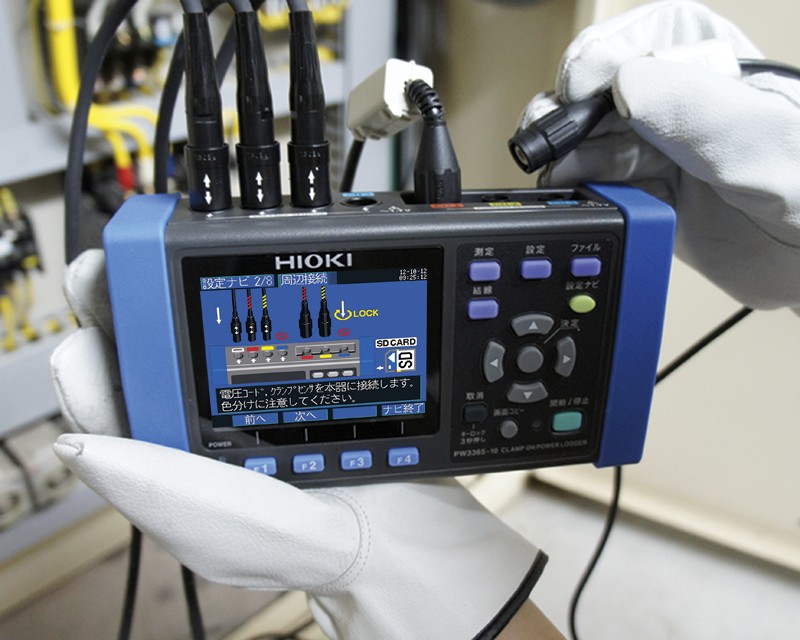

通過圖形顯示簡單易懂的指導鉗形功率的接線步驟如果使用設置向?qū)?，則可以在畫面中介紹接線到測量的步驟，從而能夠輕松的完成三相功率測量的設置工作。如果接線錯誤的話，也會通過FAIL顯示來通知，這樣防止發生測量錯誤。
-

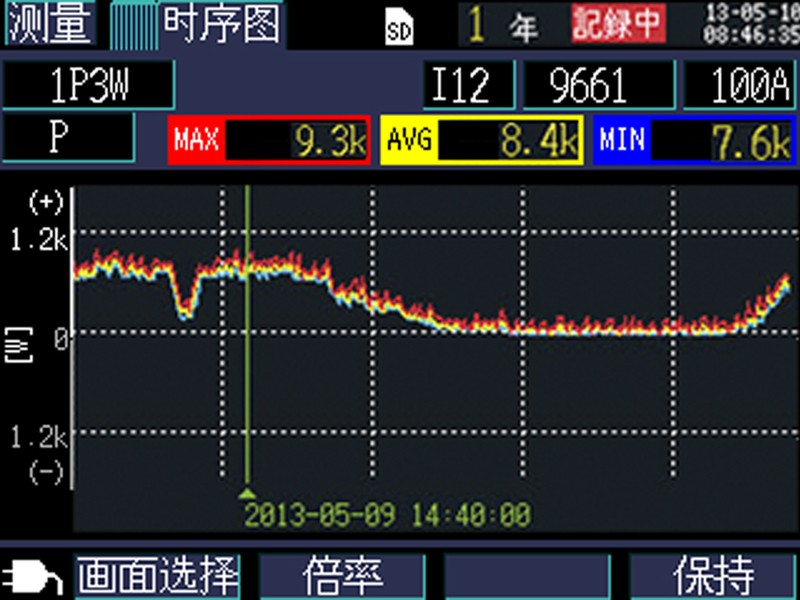

用圖表顯示鉗形功率計的測量值，測量結果一目了然可以將測量值轉換為便于管理的圖表并顯示出來。不僅其瞬態的測量值，還能在電量值的推移或時序的圖標顯示中使用光標確認最大/最小/平均值。
-

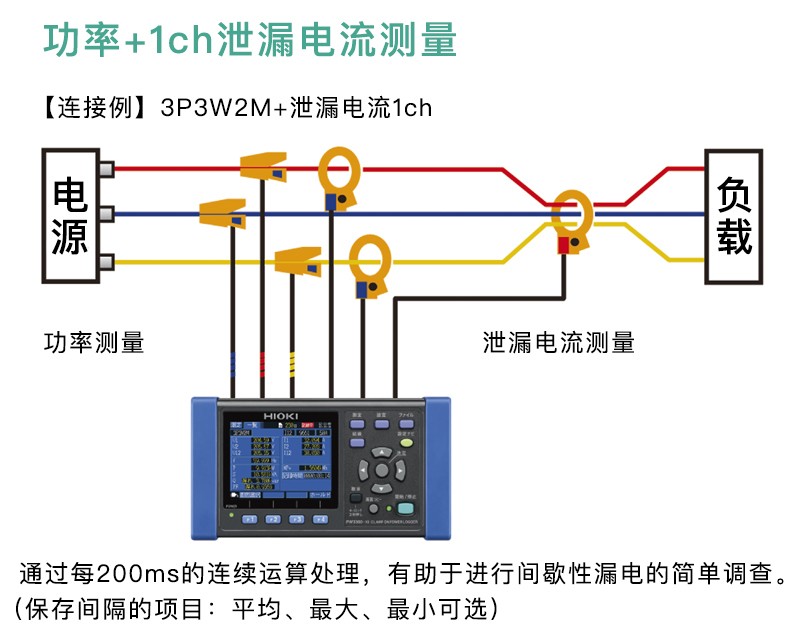

能夠擴大測量范圍的功率采集儀|使用PW3365-30進行泄漏電流測量鉗形傳感器和另售選件中的鉗形泄漏電流傳感器相連接，可以同時進行功率+1ch泄漏電流測量。而且，通過連接3個鉗形泄漏電流傳感器，能夠同時記錄3ch的泄漏電流。
基本參數
| 測量線路 (可測電路數) | 50/60 Hz, 單相2線 (1回路/2回路/3回路)，單相3線 (1回路)， 三相3線/三相4線 (1回路)，僅電流1~3CH |
|---|---|
| 測量項目 | 電壓/電流真有效值，電壓/電流基波值，電壓/電流基波相位角，頻率，電壓波形峰值(絕對值)，電流波形峰值(絕對值) 有功/無功/視在功率，功率因數(滯后·超前)或位移功率因數(滯后·超前)有功(消耗·再生)/無功電能(滯后·超前)，有功(消耗·再生)/無功功率電量(滯后·超前)，有功(消耗·再生)/無功功率電量值(滯后·超前)，功率因數電量，電費顯示 |
| 諧波 | 諧波電壓、諧波電流、電壓總諧波畸變率（THD-F或THD-R），電流總諧波畸變率（THD-F或THD-R），最高可達13次 |
| 電壓量程 | AC 400 V |
| 電流量程 | AC 500.00 mA~5.0000 kA(根據所用傳感器不同測量范圍有不同), AC 50.000 mA~5.0000 A 僅限泄漏電流) |
| 功率量程 | 200.00 W~6.0000 MW (根據電壓/電流量程和測量線路的組合而定) |
| 基本精度 | 電壓 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020組合精度) 電流 : ±0.3% rdg. ±0.1% f.s. + 電流傳感器精度 功率 : ±2.0% rdg. ±0.3% f.s. + 電流傳感器精度(功率因數=1) |
| 顯示更新率 | 約0.5 s (SD卡·內部存儲，LAN·USB 通訊時除外) |
| 數據記錄 | 實時保存在SD卡、內存中 |
| 保存間隔時間 | 1~30秒, 1~60分, 14檔切換 |
| 保存項目 | 測量值保存：僅平均值/ 平均·最大·最小 畫面復制: BMP形式 (可以最短間隔時間每5分鐘進行保存) 波形保存: 二進制格式 (可以最短間隔時間每1分鐘進行保存) |
| 接口 | SD存儲卡 LAN 100BASE-TX: HTTP服務器功能，通過通訊應用軟件設置·數據下載 USB2.0: 和電腦連接時、將SD存儲卡和內存識別為移動存儲設備, 通過通訊應用軟件設置·數據下載 |
| 功能 | 接線確認、設置導航、時鐘等 |
| 電源 | AC適配器 Z1008 (100V~240V, 50/60Hz), 45VA (含AC適配器) 電池組9459: (最大額定功率5VA, 通過連接AC適配器充電6小時10分鐘), 連續使用時間 3h (背光燈OFF) |
| 體積及重量 | 180 W × 100 H × 48 D mm, 540 g (未安裝PW9002時) 180 W × 100 H × 67.2 D mm, 820 g (安裝有PW9002時) |
| 附件 | 電壓傳感器PW9020 ×4, AC適配器Z1008 ×1, USB連接線(0.9 m) ×1, 使用說明書 ×1, 測量指南 ×1, 彩色螺旋管 (紅藍黃各4個) ×1組, 螺旋管 ×10 (用于捆扎連接線) |

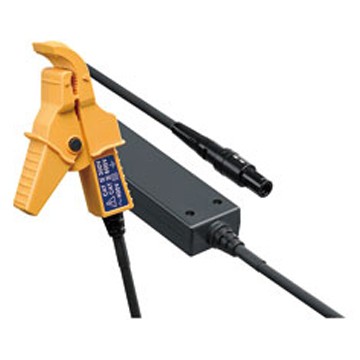

電壓傳感器 PW9020 基本規格
| 可測量的導體種類 | 包皮線（相當于 IV、CV），金屬部分 屏蔽線不可。 多芯電線和護套較厚的電線可能無法準確測量。 |
|---|---|
| 可測量的導體直徑 | 成品外型：φ 6?mm ?φ 30?mm IV 電線 : 8?mm^2 ? 325?mm^2 CV 電線 : 2?mm^2 ? 250?mm^2 |
| 可測量的范圍 | 90 V ? 520 V |
| 線長 | 約 3.0 m（繼電器盒位于電線中間） |
其他選件
供電電源
保存媒介
* SD 卡注意事項 請使用HIOKI原裝SD卡Z4001。若使用保證其他廠商的SD卡，則無法保證正常操作。
電壓輸入
※PW9020標配4根，可以另外購買（以1根為單位）
用于鉗形傳感器適配器
用于泄漏電流測量（不能測量功率）
電流輸入
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
PW3335
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001
功率計、電能質量分析儀、功率分析儀
提供GENNECT One的下載網址
243 MB
| 鉗形功率計PW3365-30v2.11（2023年6月） |
 |
| 版本升級應由資格技術員來執行。 與PW3365-30的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI代理店尋求協助。 |
|
| 1.PW3365-30軟件 | |
| 現在軟件最新版本如下。若您使用的版本號低于以下版本，推薦進行版本升級。 | |
| 主機軟件: V2.11 | |
| 2.主機的版本確認方法 | |
| 設置6/7畫面（系統2）中顯示主機軟件的版本號。 | |
| |
版本升級應由資格技術員來執行。
如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。
請確認上面內容后，進行下載。
版本升級的方法請下載「版本升級方法」后,按說明進行?！赴姹旧壏椒ā怪?記載下載之前的主機應 做的準備內容和下載順序。
