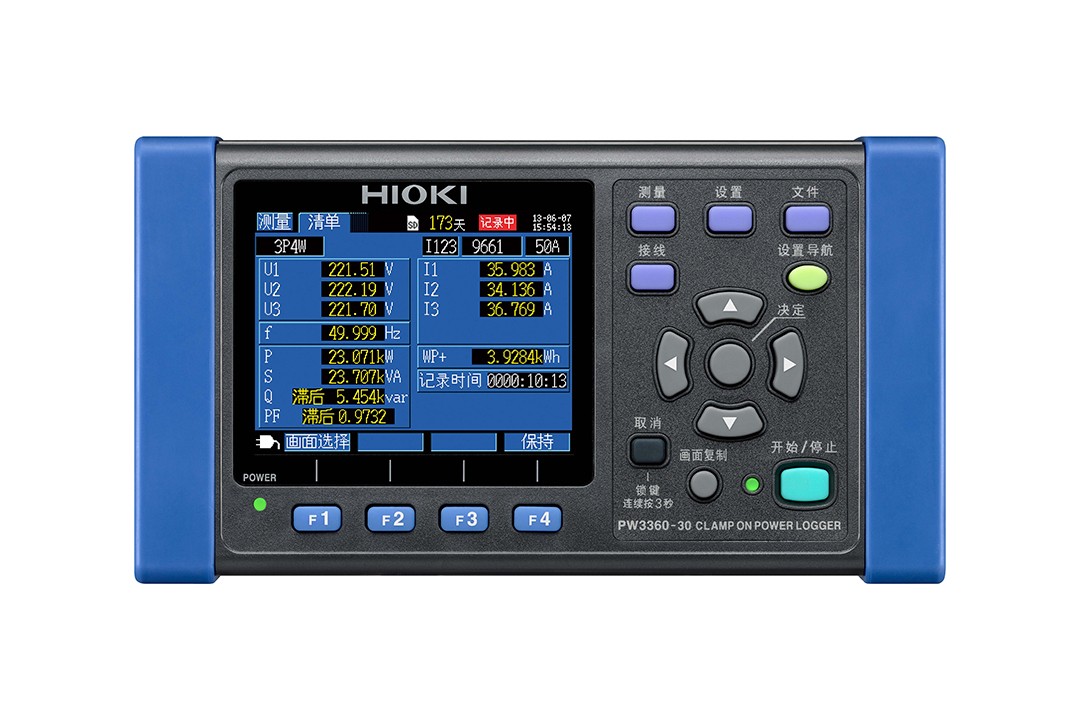

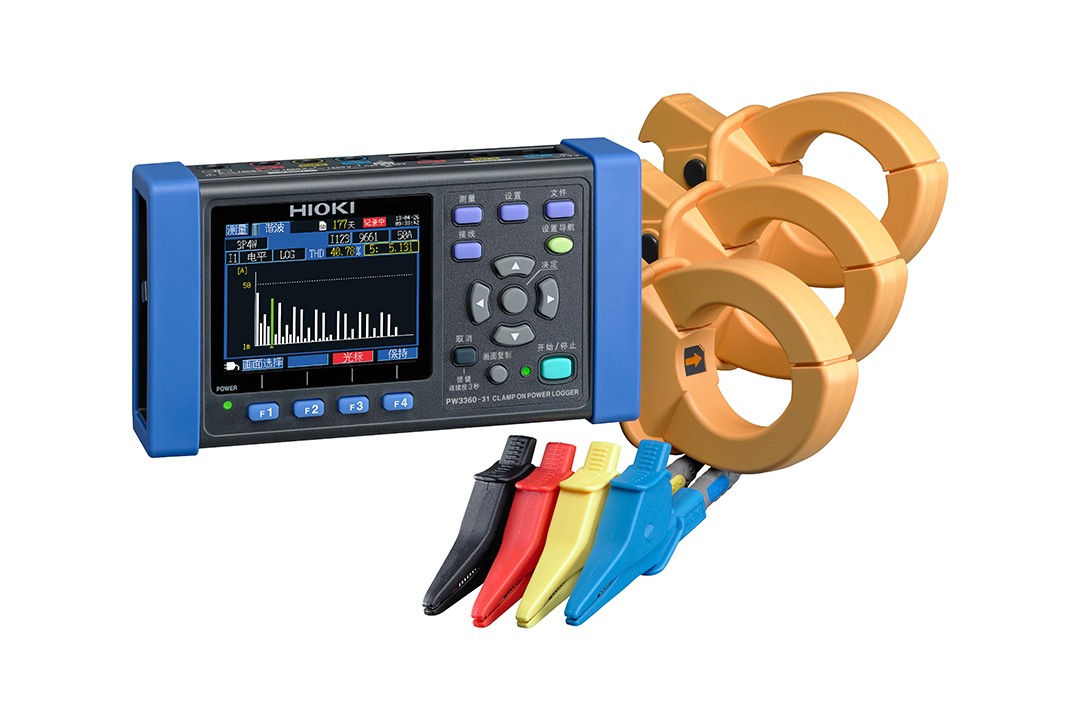

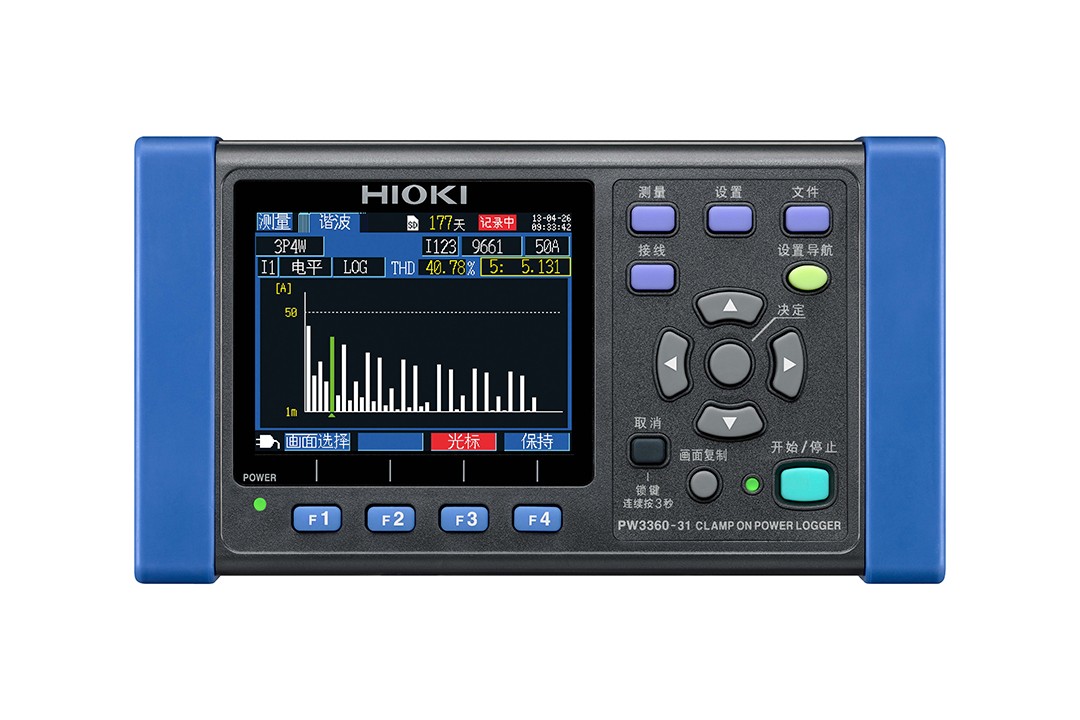

鉗形功率計PW3360-30/31

返回上一頁

操作簡單的小型鉗形功率計！節能活動從把握現狀開始。

適用于50/60Hz工頻電源 3電路(1P2W)，1電路(1P3W，3P3W，3P4W) 可連續保存數據至SD卡鉗形電流鉗輸入， PW3360-31增加了諧波分析功能

詢價預約

概要
規格
選件
相關下載
主機升級
解決方案
常見問題

● 適用于單相~三相4線，最大對應380V供電線
● 最大測試電壓780V，顯示范圍高達1000V
● 單相2線的話可以3電路同時測量(同一電源系統時)
● 最小可測50.000mA量程，也可測量泄漏電流(需要選件中的傳感器)
● 使用SD卡可長時間保存
● 設置導航功能有助于準確接線(接線狀態實時顯示畫面中)

注意：PW3360-30主機無法單獨測量。請根據不同的測量要求另外購買選件中的鉗形傳感器。如要采集數據則需要購買SD卡。

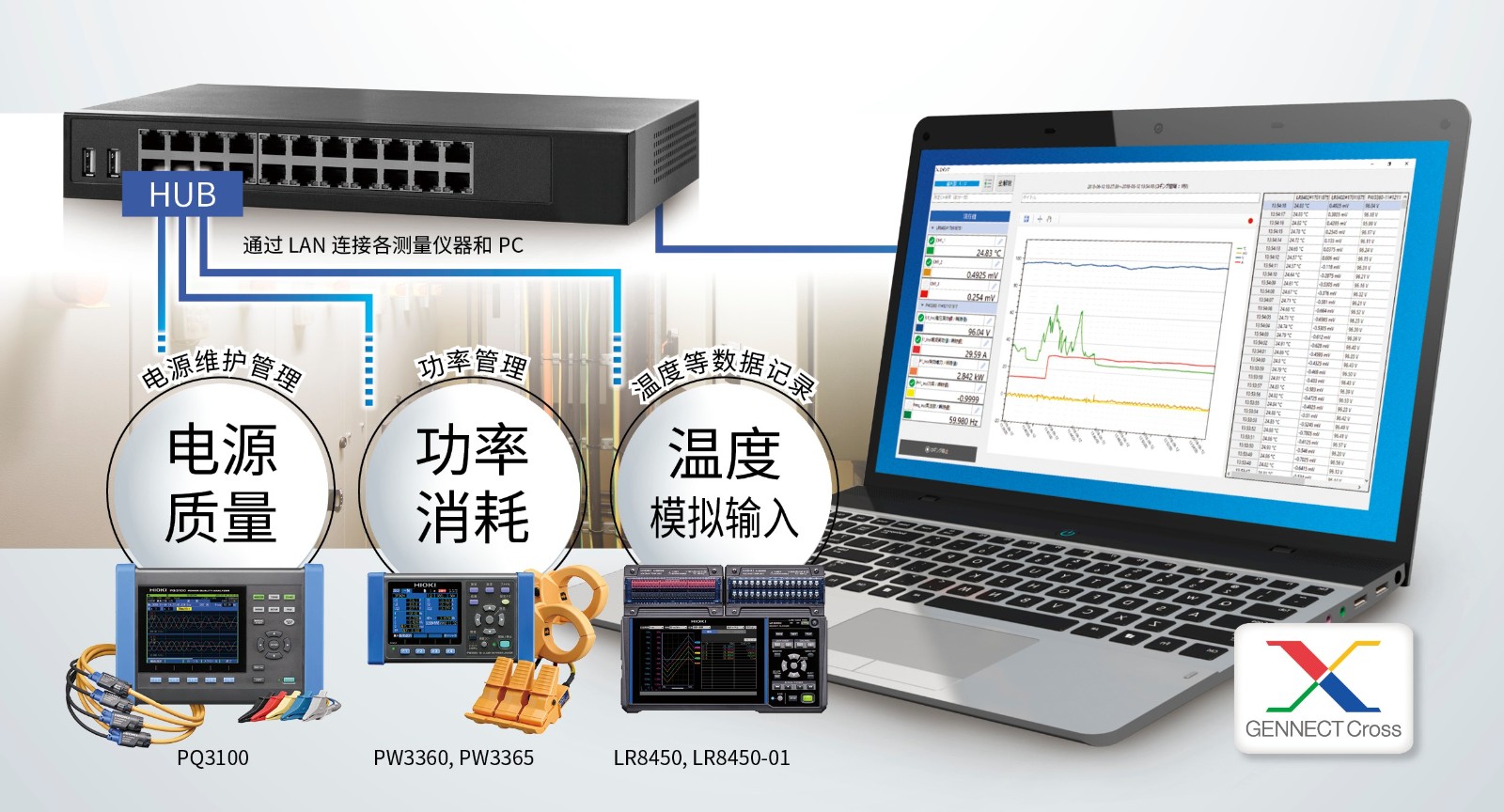

將現場測量結果傳送到電腦，GENNECT One SF4000

測量數據實時傳輸至PC上
點擊查看詳情
產品介紹視頻

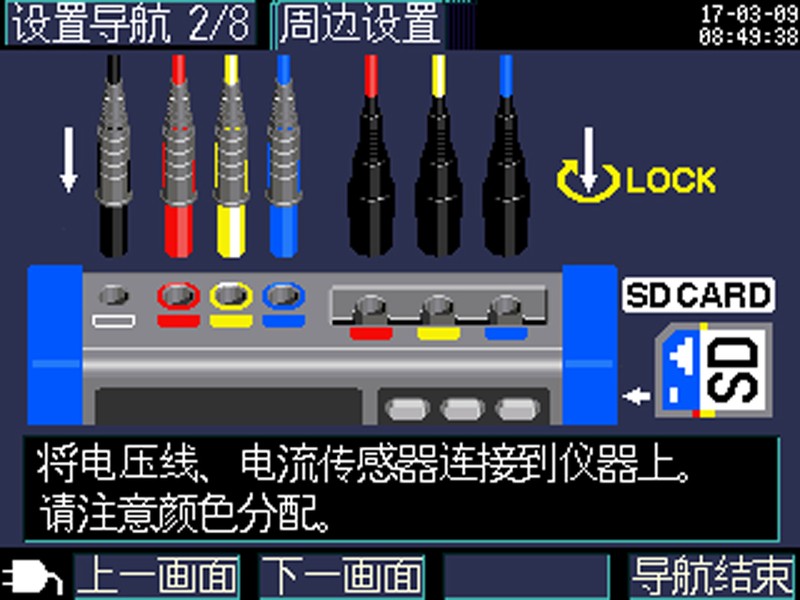

通過圖形顯示、接線步驟簡單易懂！鉗形功率的操作向導

如果使用設置向導，則可以在畫面中介紹接線到測量的步驟。盡管使用鉗形功率計的用戶也能簡單進行三相功率測量的設置和布線工作。若出現接線錯誤，能通過接線檢查功能進行通知。無需擔心連接錯誤，從而能防止其導致的測量錯誤。

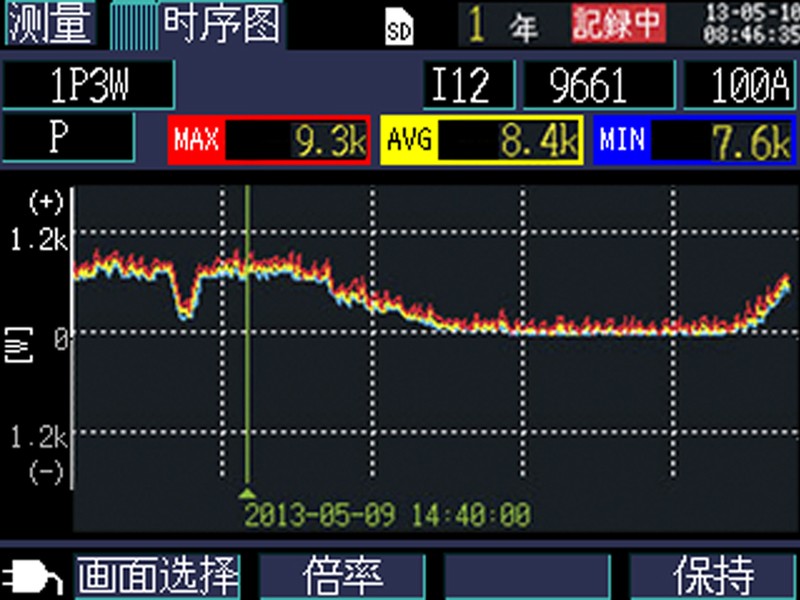

用圖表顯示鉗形功率計的測量值，測量結果一目了然

可以將測量值轉換為便于管理的圖表并顯示出來。不僅其瞬態的測量值，還能在電量值的推移或時序的圖標顯示中使用光標確認最大/最小/平均值。

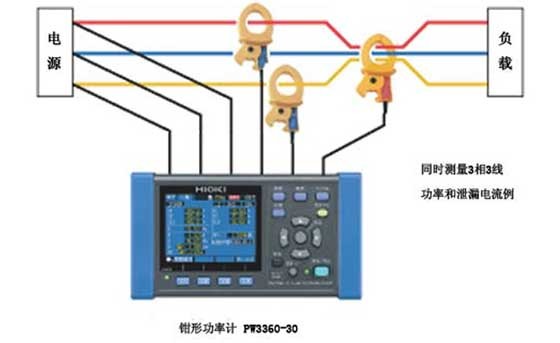

能夠擴大測量范圍的功率采集儀|使用PW3360-30進行泄漏電流測量

鉗形傳感器和另售選件中的鉗形泄漏電流傳感器相連接，可以同時進行功率+1ch泄漏電流測量。而且，通過連接3個鉗形泄漏電流傳感器，能夠同時記錄3ch的泄漏電流。

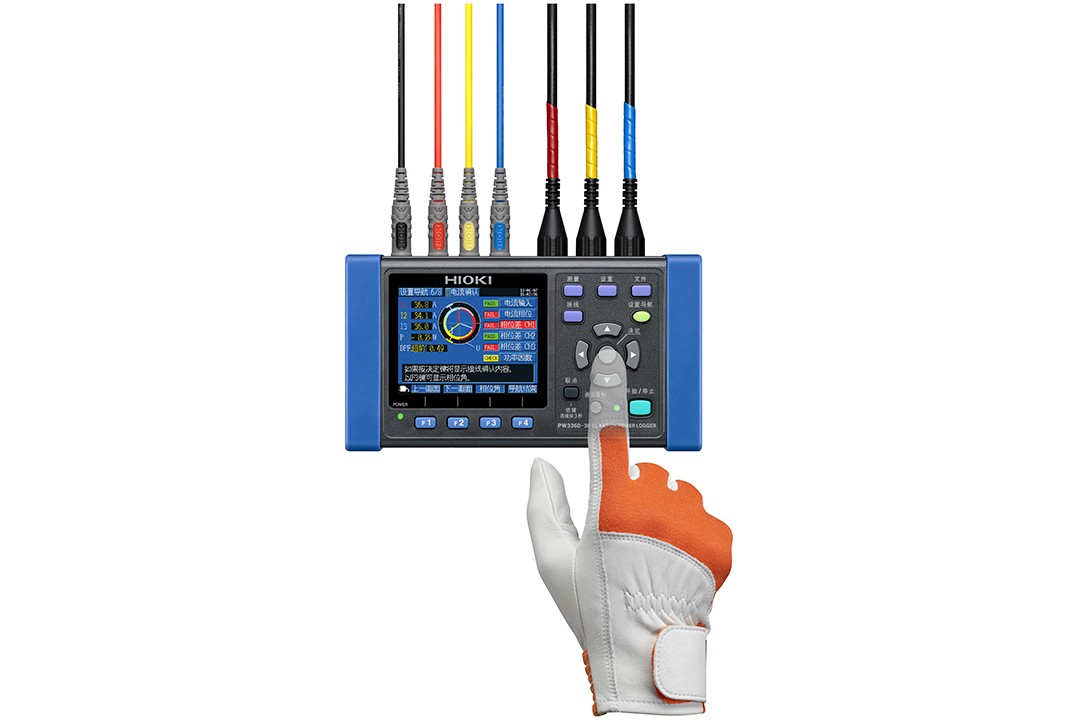

可以設置在窄柜中的便攜式功率采集儀

節能活動中不可或缺的功率采集儀。適合攜帶至測量現場，并便于設置在狹窄地方的輕巧設計（550g）。

基本參數

測量線路 (可測電路數)	50/60 Hz，單相2線(1電路/2電路/3電路)，單相3線 (1電路)，三相3線/三相4線 (1電路)，僅電流
測量項目	電壓/電流有效值，電壓/電流基波值，電壓/電流基波相位角，頻率，電壓波形峰值(絕對值)，電流波形峰值(絕對值) 有功/無功/視在功率，功率因數(延遲、超前)或移位功率因數(延遲、超前) 有功(消耗、產生)/無功電能(延遲、超前)，有功(消耗、產生)/無功功率累積電量(延遲、超前)，有功(消耗、產生)/無功功率單位時間電量(延遲、超前)，功率因數累積電量脈沖輸入 [僅限PW3360-31]諧波(諧波電壓·電流·電平/含有率/相位角/總諧波畸變THD-F或THD-R)，最大40次
電壓量程	AC 600V
電流量程	AC 500.00mA~5.0000kA(根據所用傳感器，測量范圍有所不同)， AC 50.000mA~5.0000A(僅泄漏電流)
功率量程	300.00 W~9.0000 MW(根據電壓/電路量程和測量線路的組合而定)
基本精度	電壓：±0.3% rdg. ±0.1% f.s 電流：±0.3% rdg. ±0.1% f.s+電流傳感器精度功率：±0.3% rdg. ±0.1% f.s+電流傳感器精度(功率因數=1)
顯示更新率	約0.5s(使用SD卡和內存時，LAN和USB通訊時除外)
數據記錄	實時保存至SD卡/內存中
保存間隔時間	1～30秒, 1～60分, 14檔切換
保存項目	測量值保存：僅限平均值、平均·最大·最小值 [僅限PW3360-31]諧波數據保存：二進制格式(僅限平均值、平均·最大·最小值) 畫面復制：BMP格式(最短以5分鐘的時間間隔進行保存) 波形保存：二進制格式(最短以1分鐘的時間間隔進行保存)
接口	SD卡 LAN 100BASE-TX：HTTP服務器功能，使用通訊軟件來設置和下載數據 USB2.0：和PC連接時將SD卡和內存識別為移動存儲設備，通過通訊軟件進行設置并下載數據 脈沖輸出：測量累積電能時，輸出和有功電能成比例的脈沖信號，開路集電極絕緣輸出
功能	接線確認，設置導航，畫面復制，時鐘，顯示保持等
電源	AC適配器Z1006 (100V～240V, 50/60Hz), 40VA (含AC適配器) 電池組9459：DC 7.2V, 3VA，連接AC適配器充電時間6小時10分鐘，連續使用時間6h(背光燈OFF時)

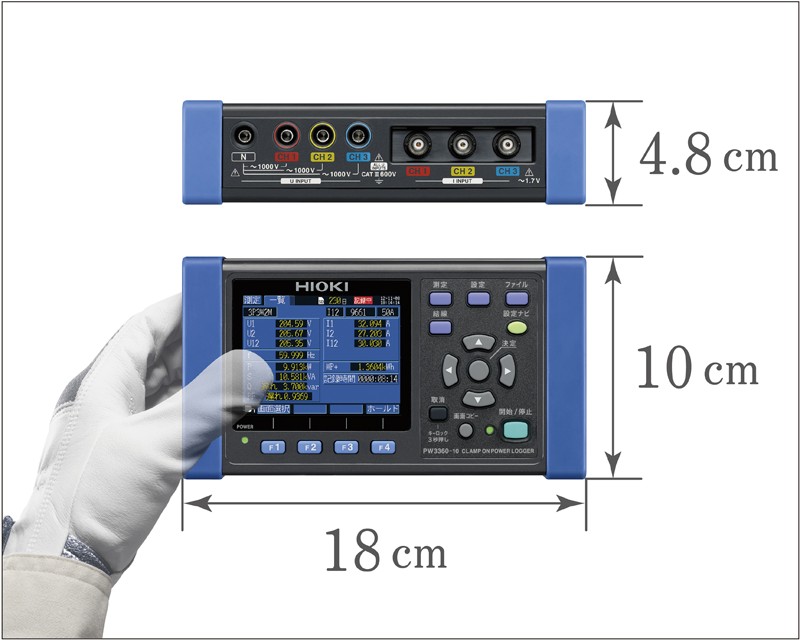

體積及重量	180 W × 100 H × 50 D mm, 550 g(不含電池套裝PW9002) 180 W × 100 H × 67.2 D mm, 830 g (裝有電池套裝PW9002時)
附件	電壓線L9438-53×1(黑、紅、黃、藍)，AC適配器Z1006×1，USB連接線(0.9m)×1，使用說明書×1，測量指南×1，彩色螺線管(紅黃藍各2個，用于區別鉗形傳感器的顏色)×1組，螺線管×5(用于捆扎鉗形傳感器線)，1個APP應用程序光盤( SF4000 GENNECT One )

其他選件

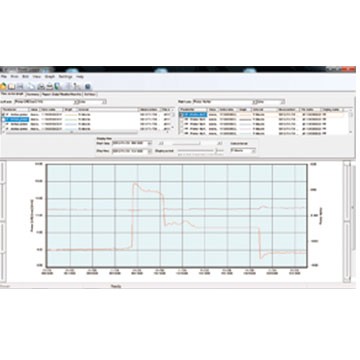

數據查看軟件SF1001
帶時序圖表的PC應用軟件，日報/周報/月報，打印
查看詳情>>
LAN電纜 9642
直連以太網線，附帶交叉型轉換器，5m 長
查看詳情>>
攜帶箱 C1005

查看詳情>>

供電電源

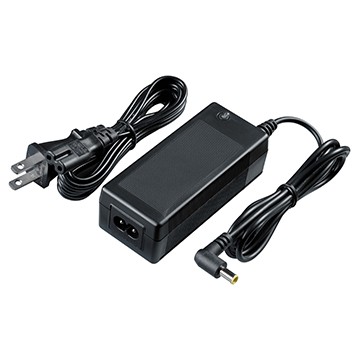

AC適配器 Z1006
PW3360-30標配，用于主機，AC 100~240V
查看詳情>>

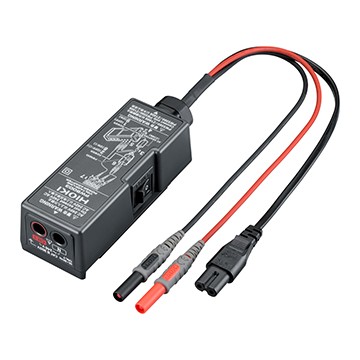

電源供電轉換器 PW9003
從測量線路提供供電電源
查看詳情>>

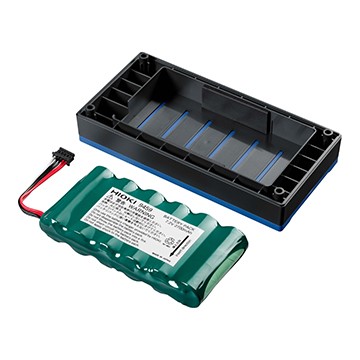

電池套裝 PW9002
和電池組9459配套的電池盒
查看詳情>>
電池組 9459
7.2 V DC, 2700 mAh
查看詳情>>

移動存儲設備

* SD 卡注意事項請使用HIOKI原裝SD卡Z4001。若使用保證其他廠商的SD卡，則無法保證正常操作。

SD存儲卡2GB Z4001
用于保存測量數據
查看詳情>>

電壓測量

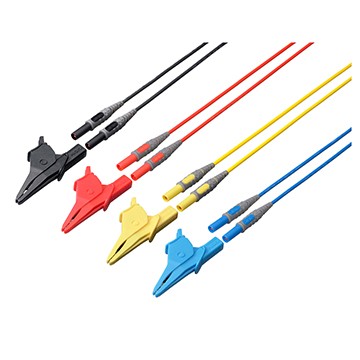

電壓線 L9438-53
已包括黑、紅、黃和藍線各1根，3m長，鱷魚夾4個
查看詳情>>
磁性轉換頭9804-01
用于電壓線前端，紅×1
查看詳情>>
磁性轉換頭9804-02
用于電壓線前端，黑×1
查看詳情>>

用于鉗形傳感器適配器

鉗式轉換器 9290-10
最大AC1000A，用于鉗形表的轉換器
查看詳情>>

用于泄漏電流測量（不能進行功率測量）

泄漏電流鉗 9675
泄漏電流傳感器，AC10A
查看詳情>>
泄漏電流鉗 9657-10
泄漏電流傳感器，AC30A
查看詳情>>

電流測量

用于功率或負載電流測量（單相測量需要1個傳感器，和3相測量需要2個或3個傳感器）

鉗式傳感器 9694
用于3196電力質量分析儀和3169-20/21鉗式功率計的鉗式傳感器。
查看詳情>>
鉗式傳感器 9660
用于3196電力質量分析儀和3169-20/21鉗式功率計的鉗式傳感器。
查看詳情>>
鉗式傳感器 9661
電流傳感器，AC500A
查看詳情>>
柔性電流鉗 CT9667系列
在狹窄地方也能輕松設置
查看詳情>>
鉗式傳感器 9669
電流傳感器，AC1000A
查看詳情>>
鉗式傳感器 9695-02
電流傳感器，AC50A
查看詳情>>
鉗式傳感器 9695-03
電流傳感器，AC100A
查看詳情>>
連接電纜 9219
連接9695-02/03,采用BNC端子輸出
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1747

單品樣本

PW3360-30/31

鉗形功率計PW3360-30/31

pdf

3.68 MB

2020-09-14

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

PW3335
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001

功率計、電能質量分析儀、功率分析儀

GENNECT One

提供GENNECT One的下載網址

243 MB

PW3360-30
PW3360-31

鉗形功率計

版本升級V3.22

版本升級（需要注冊）

1.11MB

鉗形功率計PW3360-30/31v3.22（2023年6月）

版本升級應由資格技術員來執行。
與PW3360的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI代理店尋求協助。

1.	PW3360-30/31軟件
	現在軟件最新版本如下。若您使用的版本號低于以下版本，推薦進行版本升級。
	?主機版本：V3.22


2.	主機的版本確認方法

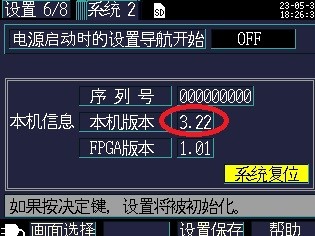

	設置6/8畫面（系統2）中顯示主機軟件的版本號。
	如果PW3360-30/31版本為V3.22，則無需升級儀器。版本升級應由資格技術員來執行。如對進程有何不明之處，請聯系當?shù)氐腍IOKI分支機構尋求協助。 ? 公開的升級軟件免費提供。是現在最新的版本。 ? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。 ? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。 ? 請確認上面內容后，進行下載。 ? 版本升級的方法請下載「版本升級方法」后,按說明進行?！赴姹旧壏椒ā怪?記載下載之前的主機應做的準備內容和下載順序。
