● 寬頻帶：DC~120MHz
● 高S/N比：可觀測1mA以上的波形
● 直接輸入示波器的BNC端子
● 可使用存儲記錄儀觀測波形
● 使用選件中的專用電源可從示波器外進行供電
示波器/存儲記錄儀無法供電時，需要選件中的電源3269或3272。
※請?jiān)诟咻斎胱杩? MΩ以上測量?jī)x器主機上使用。
※請?jiān)诟咻斎胱杩? MΩ以上測量?jī)x器主機上使用。
基本參數
| 頻帶 | DC～120 MHz (-3dB) |
|---|---|
上升時間 | 2.9 ns以下 |
| 干擾 | 60 μA rms typical, 75 μA rms max. (用于帶寬30 MHz的測試儀) |
| 最大額定電流 | 5 A rms (設置頻率決定的降額) |
| 最大峰值電流 | ±7.5 A peak (非連續) |
| 振幅精度 | ±1.0% rdg. typical ±1mV ,±3.0% rdg. ±1mV (DC, 45～66Hz, 0～5 A rms) |
| 輸出電壓率 | 1V/A※本儀器的輸出終止于內部。 |
| 可測導體直徑 | φ 5 mm以內 |
| 電源 | ±12V ±0.5 V, 3.2 VA (連續最大輸入時) |

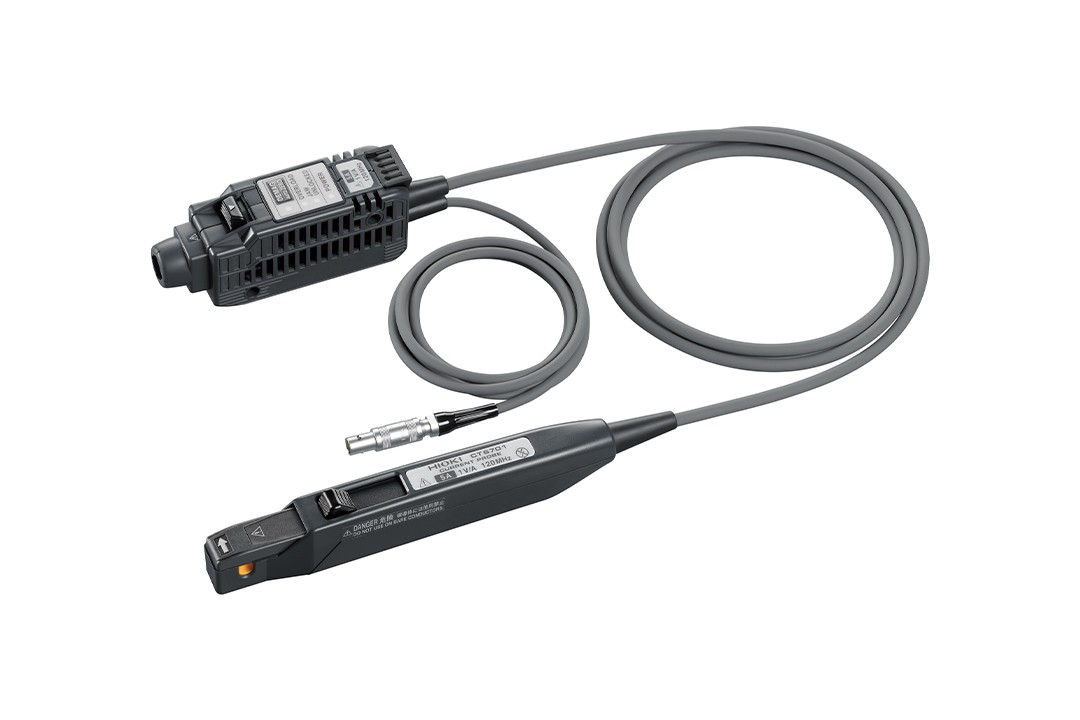

| 體積及重量 | 傳感器部分：155W × 18H × 26D mm，結束段部分：29W × 83H × 40D mm, 250 g, 傳感器線長1.5 m (BNC端子), 電源線長 1 m (電源插頭: LEMO公司制造/FFA.0S.304.CLAC37Y) |
| 附件 | 使用說明書 ×1, 攜帶盒 ×1 |
