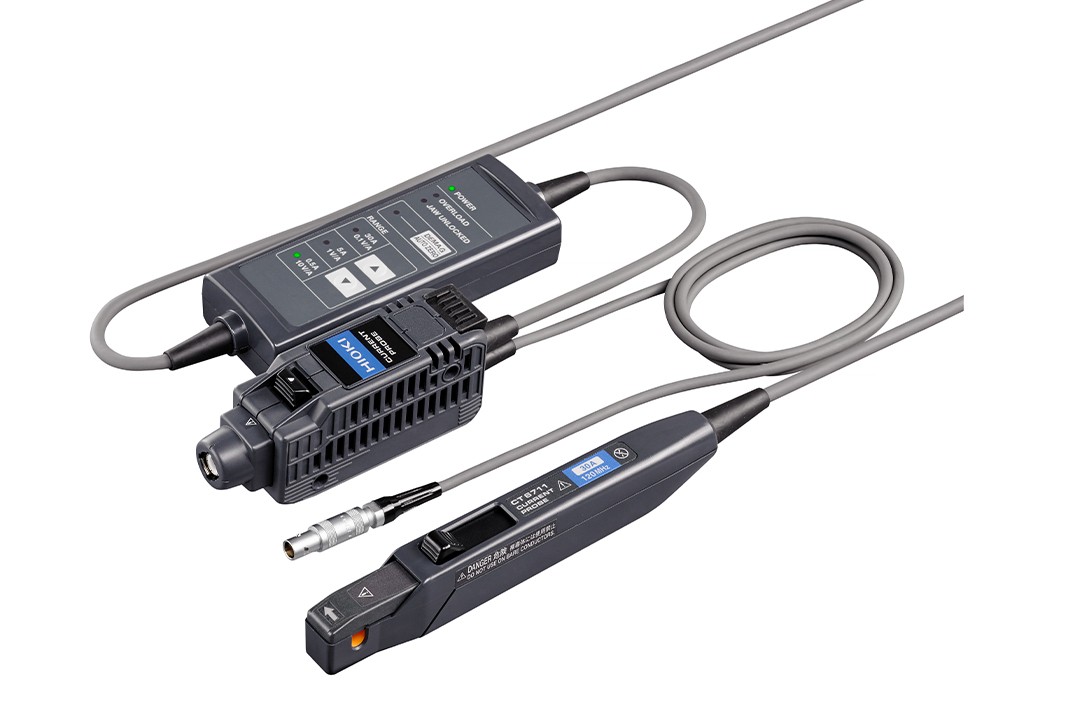

電流探頭CT6711

30A、5A、0.5A共3檔量程，DC~120 MHz (-3dB)

● 30A、5A、0.5A共3檔量程，1臺儀器可進行30A大電流到微小電流的波形觀測
● 寬頻帶：DC~120 MHz (-3dB)
● 高信噪比和10倍輸出速率：示波器的最高電壓靈敏度設置為1 mV / div，可實現100μA/ div波形顯示
● 直接輸入示波器的BNC端子※1

※1如果將本機的金屬BNC端子連接到存儲記錄儀的樹脂BNC端子，樹脂端子可能會變形或損壞。為避免損壞，請直接連接波形觀測設備的BNC端子。
※請在高輸入阻抗1 MΩ以上測量儀器主機上使用。

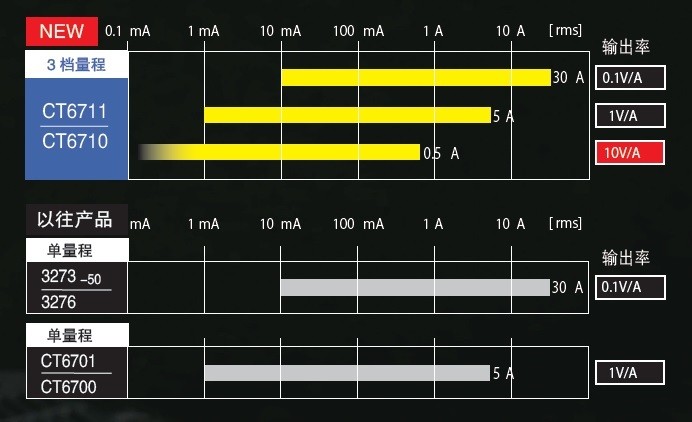

3檔量程30A、5A、0.5A，寬廣的波形觀測

配備3檔量程30A，5A和0.5A，支持在各種工作條件下進行電流觀察。只需按下繼電器盒上的量程鍵即可輕松切換。通過1臺儀器支持各種電流分析，包括快速上升的浪涌電流，快速的電流消耗變化以及低能耗器件的低電流。

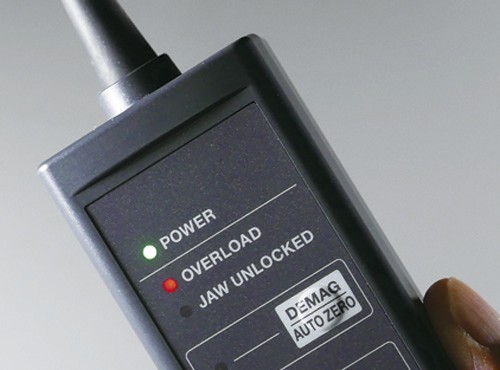

具有過輸入保護功能

當額定電流輸入過大電流時，警告燈閃爍進行通知。另外，如果執行了不正確的范圍設置并且超過該范圍的額定電流的電流輸入繼續，則保護功能操作以防止由于發熱而損壞該單元。注意：當輸入電流超過30A范圍頻率降額時，測量電路可能會在保護功能工作之前燒毀。

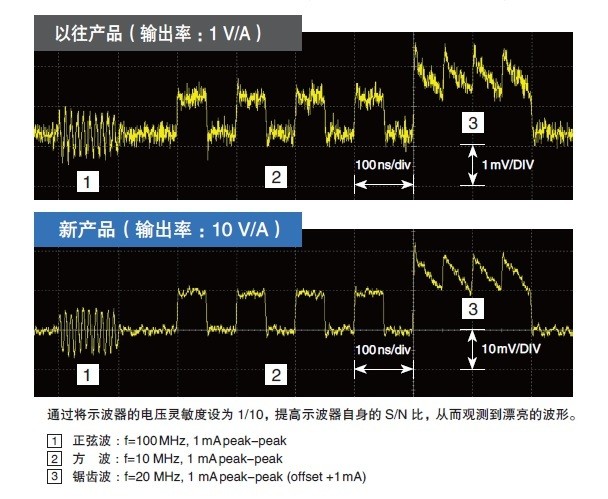

清楚地觀察到高信噪比和10倍輸出率

在沒有示波器濾波器設置或平均過程的情況下，保留想要查看的波形。實現10 V / A 10倍于傳統輸出速率1 V / A，可將示波器的電壓靈敏度降低到1/10，提高示波器的S / N比，并可清晰地觀察微小電流波形。

頻率帶寬	DC?120 MHz (-3dB)
上升時間（10%~90%）	2.9 ns以下
延遲時間	30A量程: 12 ns, 5A量程: 12 ns, 0.5A量程: 13 ns 相對于上升時間1ns 的輸入信號的延遲時間
噪音	75 μA rms以下 (0.5 A量程, 帶寬20 MHz的測試儀)
最大額定電流	30A量程: 30 A rms, 5A量程: 5 A rms, 0.5A量程: 0.5 A rms (按DC, 正弦波規定/ 有頻率降額)
最大峰值電流	30A量程: ±50 A peak (最大是持續2s 以內), 5A量程: ±7.5 A peak, 0.5A量程: ±0.75 A peak (< 10 MHz), ±0.3 A peak (≥ 10 MHz)
振幅精度	30A量程: ±3.0% rdg. ±1 mV, (Typical) ±1.0% rdg. ±1 mV (≤ 10 Arms, DC, 正弦波45～66 Hz, 各量程的最大峰值電流內) 5A量程: ±3.0% rdg. ±1 mV, (Typical) ±1.0% rdg. ±1 mV (DC, 正弦波45～66 Hz, 各量程的最大峰值電流內) 0.5A量程: ±3.0% rdg. ±10 mV, (Typical) ±1.0% rdg. ±10 mV (DC, 正弦波45～66 Hz, 各量程的最大峰值電流內
輸出率	30A量程: 0.1 V/A, 5A量程: 1 V/A, 0.5A量程: 10 V/A, ※測試儀的輸出在內部終止。
可測導體直徑	φ 5 mm以下（絕緣導體）
電源	通過電源3269、探頭電源單元Z5021供電
線長	傳感器線纜( 轉接盒- 傳感器之間) : 1.5 m, 電源線: 1.0 m （電源插頭：雷莫/ FFA.0S.304.CLAC37Y）
體積及重量	傳感器部分: 155W × 18H × 26D mm, 轉接盒部分: 45W × 120H × 25D mm, 終端部分: 29W × 83H × 40D mm, 370 g
附件	使用說明書×1，攜帶包×1
