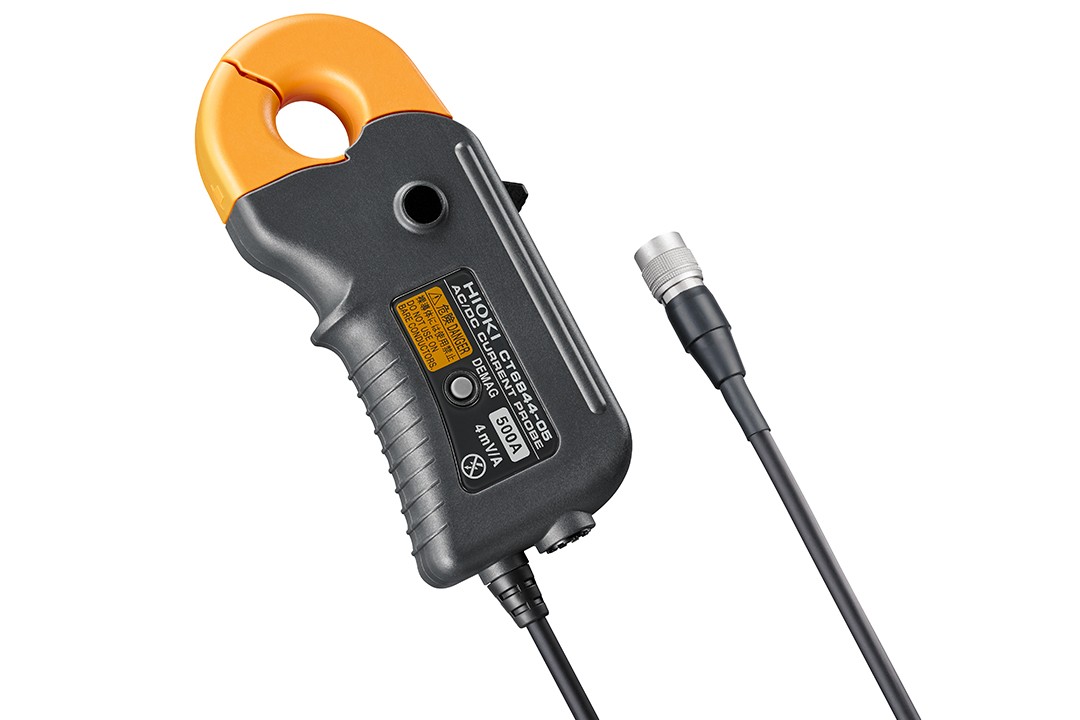

AC/DC電流探頭 CT6844-05

返回上一頁
寬頻帶、高精度測量，分割電流傳感器500A
CT6844：AC/DC 500A CT6844-05：AC/DC 500A, 12pin端子

● 適用于環境試驗中，使用溫度范圍廣-40℃~+85℃
● 振幅精度±0.3％，相位精度±0.1°的高精度鉗式結構
● DC~200kHz的寬頻帶
● 單手即可操作的小巧機身，強抗震的鎖定設計
● 和以前相比大幅降低了導體位置的影響、接近導體的影響、帶磁的影響
● 用于汽車的電池平衡測量，變頻器的轉換效率評估等

※請?jiān)诟咻斎胱杩? MΩ以上測量?jī)x器主機上使用。
  • 德國iF設計獎獲獎
  • 適用于示波器的功率波形測量和用于功率計的電流傳感器的高精度電流傳感器
    適用于示波器的功率波形測量和用于功率計的電流傳感器的高精度電流傳感器

    磁通門技術的電流傳感器和霍爾效應的相比，會因?yàn)橥獠繙囟茸兓瘜?dǎo)致出現測量誤差。 而且輸入（電流值）特別低時，或相位延遲90°的電流波形也能高精度的進行測量。 非常適合用于使用數字示波器觀測功率波形，或者作為功率計的電流傳感器使用。

基本參數（精度保證期1年，調整后精度保證期1年）

額定電流AC/DC 500 A
最大輸入電流DC720 A，降額范圍內
頻率特性振幅: DC~200 kHz, 相位: DC~200 kHz
振幅/相位精度DC (±0.3% rdg. ±0.02% f.s.)
DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°)
200 kHz以下規定
消耗功率7 VA以下 (500 A/55 Hz測量, 電源±12 V時)
輸出電壓率4 mV/A ※本儀器的輸出是通過傳感器單元9555-10輸出的AC+DC電壓。
可測量導體直徑φ 20 mm以下
使用溫濕度范圍-40°C~ +85°C, 80% rh以下 (不凝結)
電源電壓DC ±11 V~±15 V
(通過傳感器單元供電，AC100~240 V)
體積及重量153 W × 67 H × 25 Dmm, 400 g, 線長3 m
附件使用說明書×1，標識帶×6，攜帶包×1

可搭配使用的產品

適用產品/單元CT6844CT6844-05
PW6001，PW3390△（需要CT9900）○
3390○△（需要CT9901）
3193系列○△（需要CT9901）
8971△（需要9318）△（需要9318，CT9901）
8940△（需要9318，9705）△（需要9318，9705，CT9901）
選件D
※用于連接F/V單元8940，電流單元8971。
  • 轉換線 9318
    轉換線 9318

    轉換電纜 9318 連接 9272至9279 和8940

    查看詳情>>
選件C
※最多可連接2根CT9902。
  • 延長線CT9902
    延長線CT9902

    5m, 12pin - 12pin

    查看詳情>>
  • 轉換線CT9901
    轉換線CT9901

    電流傳感器連接器12pin - 10pin轉換

    查看詳情>>
選件B
※最多可連接2根CT9903，不能和9279/78/77搭配使用。
選件A
  • 傳感器單元CT9557
    傳感器單元CT9557

    單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出

    查看詳情>>
  • 傳感器單元CT9556
    傳感器單元CT9556

    單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出

    查看詳情>>
  • 傳感器單元CT9555
    傳感器單元CT9555

    單獨使用電流傳感器時的供電;1ch，帶波形輸出

    查看詳情>>
  • 連接線 L9217
    連接線 L9217

    線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。 長1.6m

    查看詳情>>
  • 連接線 9165
    連接線 9165

    適用于 9268/9269; BNC- BNC,1.5m長

    查看詳情>>
