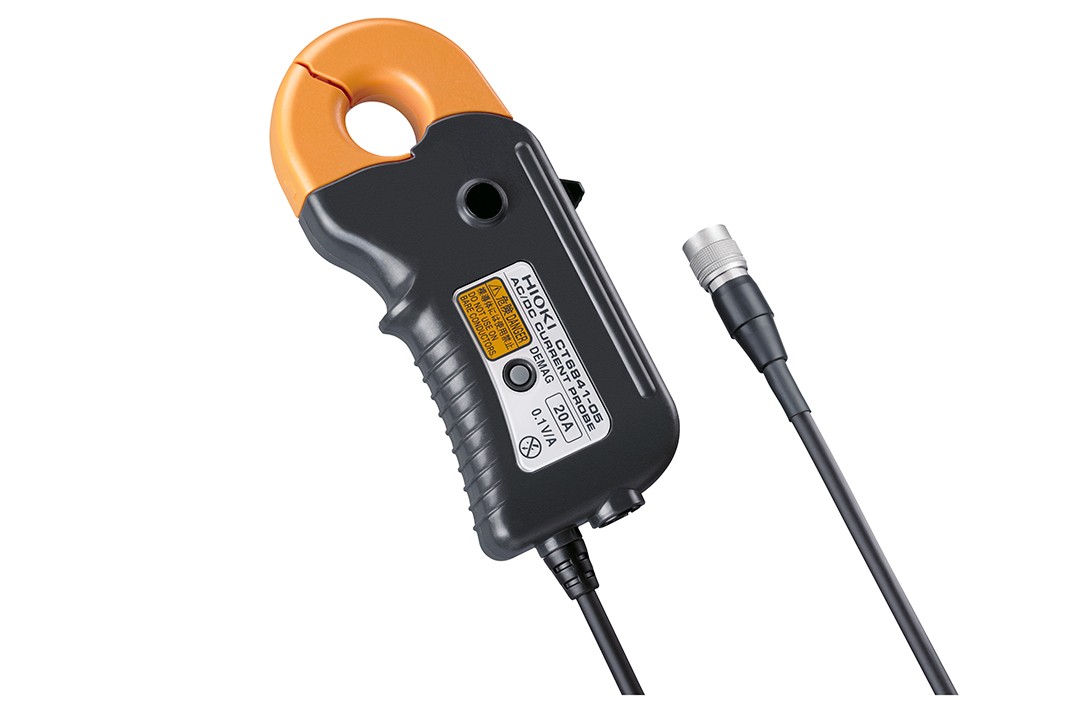

AC/DC電流探頭 CT6841-05
返回上一頁適用溫度范圍廣的高精度電流測量
振幅：DC~1 MHz
相位：DC~300 kHz
額定值20A
0.1 V/A輸出
鉗口直徑20 mm
- 概要
- 規格
- 選件
- 相關下載
- 解決方案
● 適用于-40℃~+85℃環境試驗的寬廣的溫度使用范圍
● 鉗形測量實現振幅精度±0.3%，相位精度±0.1°的高精度
● DC~1MHz(CT6841)、DC~500kHz(CT6843)的寬頻帶
● 單手即可開合鉗口的小巧尺寸，強防震的鎖定設計
● 比起以前大幅減少了導體位置的影響，附近導體的影響，磁化的影響
● 用于汽車的電池平衡測量，變頻器的轉換效率評估
※請?jiān)诟咻斎胱杩? MΩ以上測量?jī)x器主機上使用。
-
德國iF設計獎獲獎 -
適用于示波器的功率波形測量和用于功率計的電流傳感器的高精度電流傳感器磁通門技術的電流傳感器和霍爾效應的相比，會因?yàn)橥獠繙囟茸兓瘜?dǎo)致出現測量誤差。 而且輸入（電流值）特別低時，或相位延遲90°的電流波形也能高精度的進行測量。 非常適合用于使用數字示波器觀測功率波形，或者作為功率計的電流傳感器使用。
基本參數
| CT6841 | CT6843 | |
|---|---|---|
| 額定電流 | AC/DC 20 A | AC/DC 200 A |
| 最大輸入電流 | 40 A, 降額范圍內 | 400 A, 降額范圍內 |
| 頻率特性 | 振幅: DC~1 MHz 相位: DC~300 kHz | 振幅: DC~1 MHz 相位: DC~300 kHz |
| 振幅/相位精度 | DC (±0.3% rdg. ±0.05% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 規定1 MHz以下 | DC (±0.3% rdg. ±0.02% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 規定500 kHz以下 |
| 消耗功率 | 5 VA以下 (測量20 A/55 Hz, 電源±12 V時) | 6 VA以下 (測量200 A/55 Hz, 電源±12 V時) |
| 輸出電壓 | 0.1 V/A(CT6841),0.01 V/A(CT6843) ※本儀器的輸出為通過輸出傳感器單元輸出的AC+DC電壓。請連接1 MΩ等高輸出阻抗電壓輸出儀器。 | |
| 可測量導體直徑 | φ 20 mm以下 | |
| 使用溫濕度范圍 | -40°C? +85°C, 80% rh以下 (無凝結) | |
| 電源電壓 | DC ±11 V ~ ±15 V (由傳感器單元供電，AC 100 ~ 240 V) | |
| 體積及重量 | 153(W)×67(H)×25(D) mm，350g線長3m | 153(W)×67(H)×25(D) mm，370g線長3m |
| 附件 | 使用說明書×1，標簽×6，攜帶盒×1 | |
可搭配使用的產品
| 適用產品/單元 | CT6841 | CT6841-05 |
|---|---|---|
| PW6001，PW3390 | △（需要CT9900） | ○ |
| 3390 | ○ | △（需要CT9901） |
| 3193系列 | ○ | △（需要CT9901） |
| 8971 | △（需要9318） | △（需要9318，CT9901） |
| 8940 | △（需要9318，9705） | △（需要9318，9705，CT9901） |
選件D
※用于連接F/V單元8940，電流單元8971。
選件C
※最多可連接2根CT9902。
選件B
※最多可連接2根CT9903，不能和9279/78/77搭配使用。
選件A
