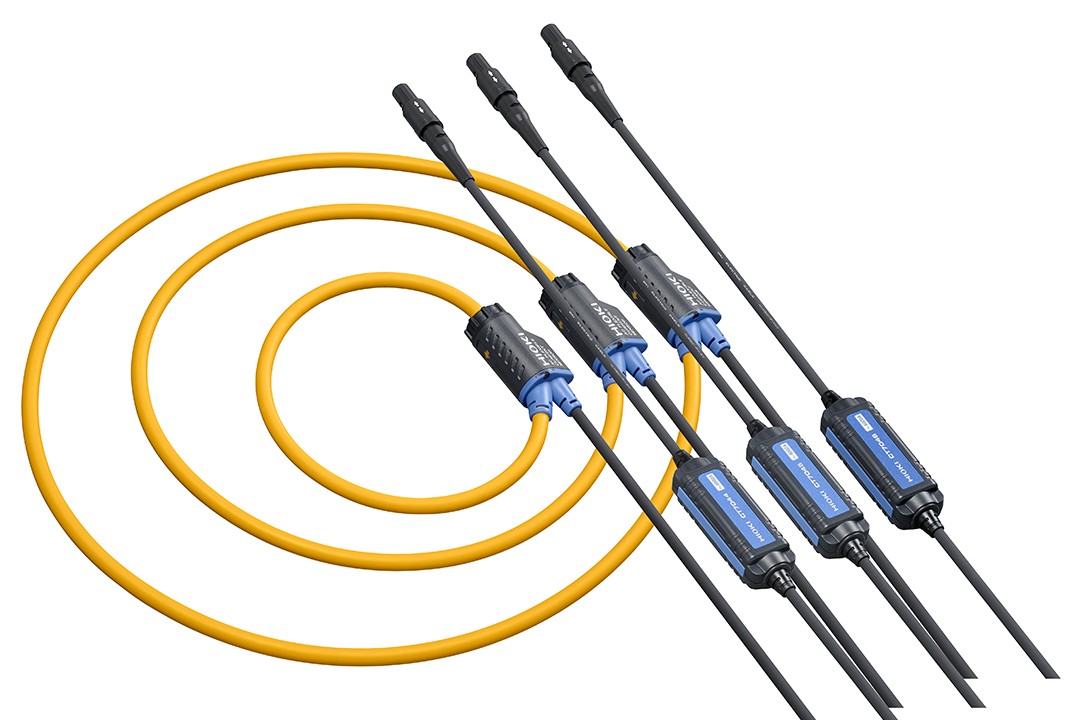

AC柔性電流鉗 CT7040系列
返回上一頁狹窄地方也能簡單設置
帶寬10Hz～20kHz (±3dB)
額定測試電流AC 600A/6000A
可測導體直徑：φ 254mm～φ 100mm共3種
輸出率：1mV/A (600A), 0.1mV/A (6000A)
- 概要
- 規格
- 選件
- 相關下載
- 常見問題
● 狹窄縫隙或緊密布線也能方便使用的纖細型
● 可對應最高6000A的大電流測試
● 頻帶10Hz～50 kHz
● 按照用途有3種可測導體直徑可選
● 使用顯示器單元CM7290可在現場確認測量值
● 配合不同用途可向存儲記錄儀、數據采集儀輸出4種信號(同時使用顯示器單元CM7290)：波形輸出、有效值輸出、峰值輸出、頻率輸出
※AC柔性電流傳感器CT7040系列不能單獨使用。請連接存儲記錄儀、數據采集儀等后和顯示器單元CM7290組合使用。
基本參數（精度保證期1年，調整后精度保證期1年）
| CT7046 | CT7045 | CT7044 | |
|---|---|---|---|
| 額定測試電流 | AC 6000 A | ||
| 內部量程結構 | AC 600 A/ 6000 A （※量程變化由對應的儀器控制） | ||
| 最大測試電流 （45Hz～66Hz） | 10000 A 連續 (量程6000 A, 有頻率降額) | ||
| 頻帶 | 10 Hz～50 kHz (±3dB) | ||
| 振幅/相位精度 （45Hz～66Hz） | ±1.5 % rdg. ±0.25 % f.s. (f.s.根據內部量程而定) ±1° 以內 | ||
| 輸出率 | 1 mV/A (600 A), 0.1 mV/A (6000 A) | ||
| 對地最大額定電壓 | AC 600 V (CAT IV) AC 1000 V (CAT III) | ||
| 可測導體直徑 | φ 254 mm以下 | φ 180 mm以下 | φ 100 mm以下 |
| 輸出連接器 | HIOKI PL14 | ||
| 體積 | 柔性圈橫截面φ 7.4 mm，線長：柔性圈-電路盒之間2.3m，輸出線：20cm，電路盒：25W × 72H × 20D mm | ||
| 重量 | 186 g | 174 g | 160 g |
| 附件 | 使用說明書×1，電流傳感器使用注意事項×1 | ||
