致力于解決行業內動態阻抗譜測試痛點問題，提供真實、可信、穩定、兼容的動態阻抗測試平臺

詢價預約

概要
規格
選件
相關下載

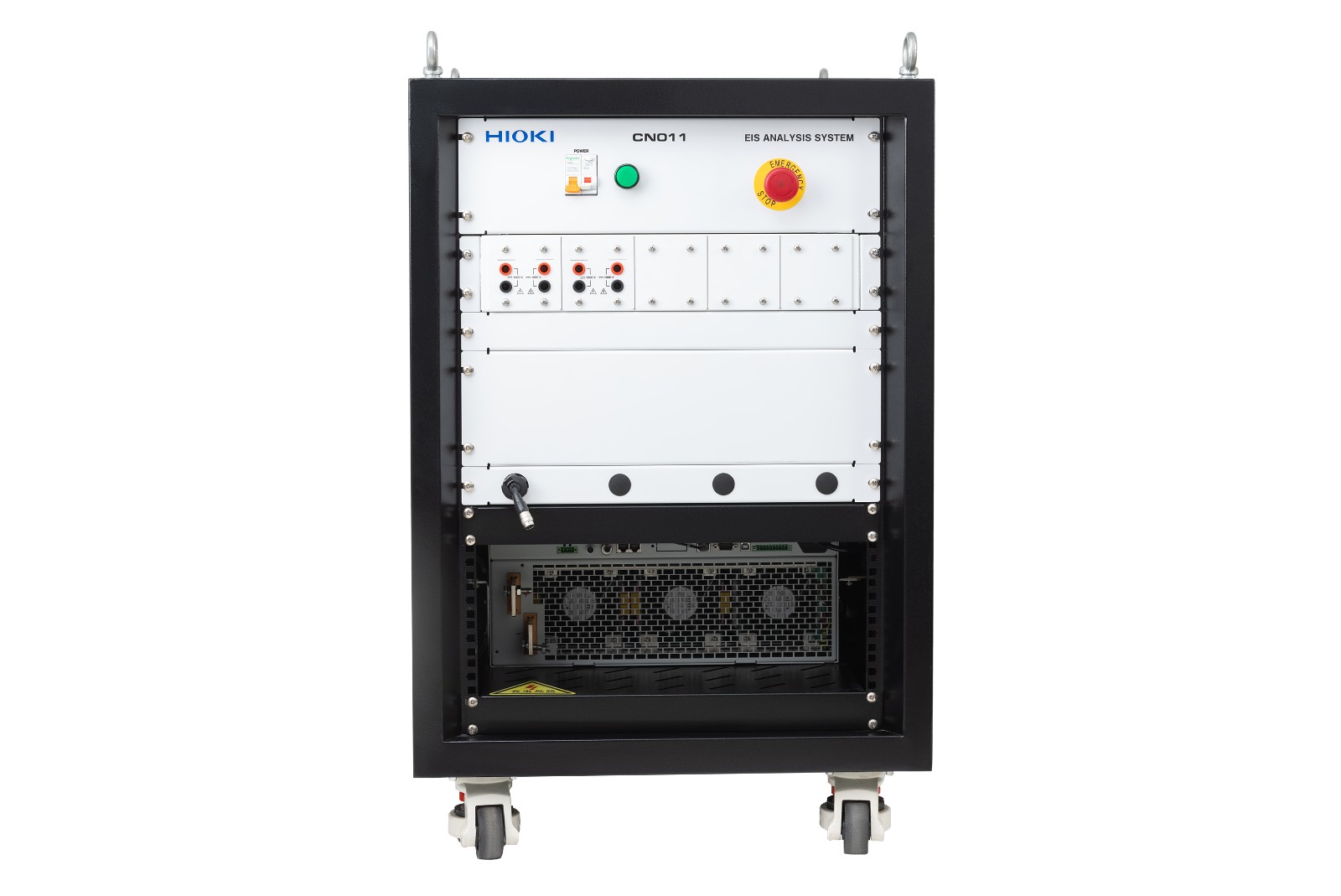

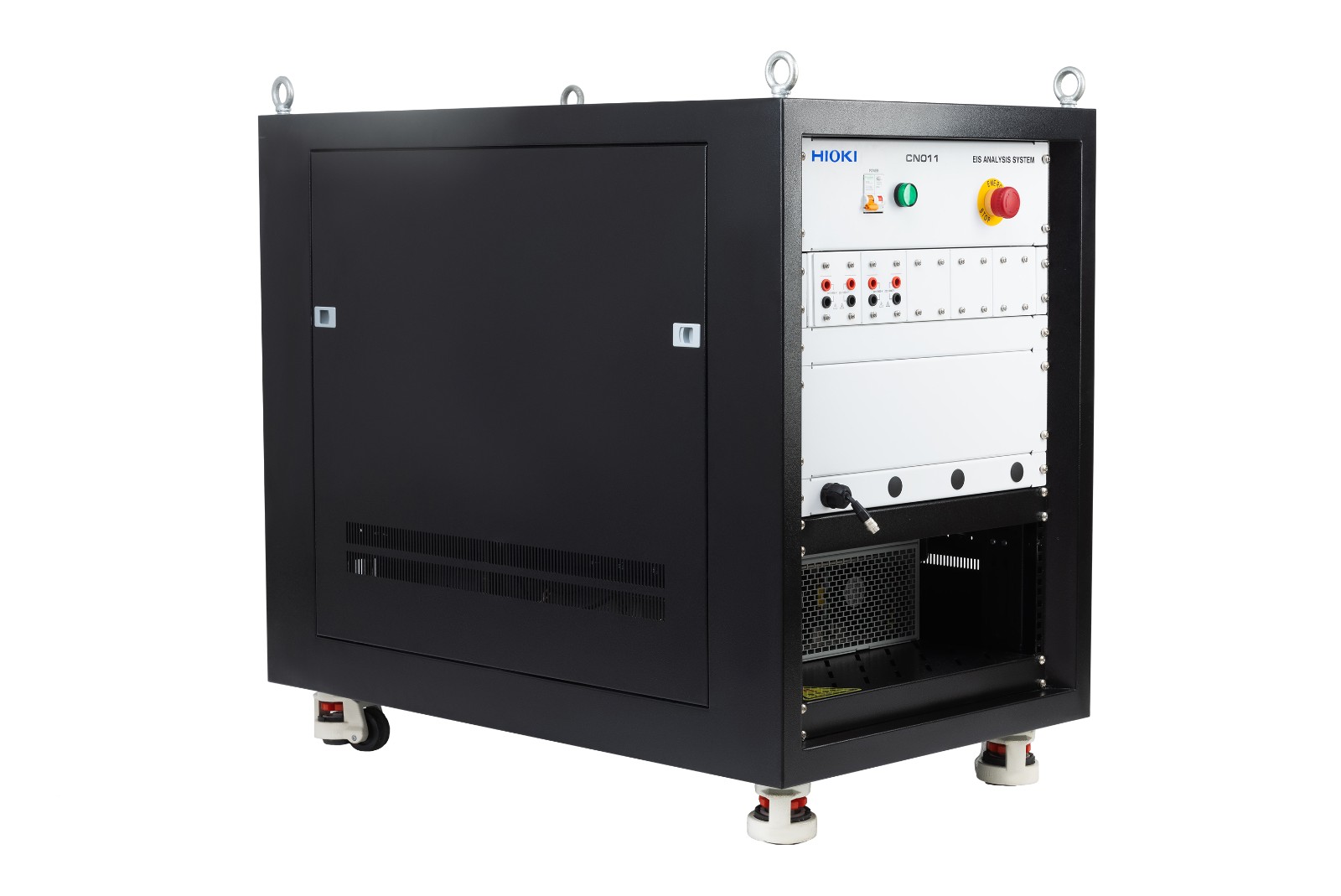

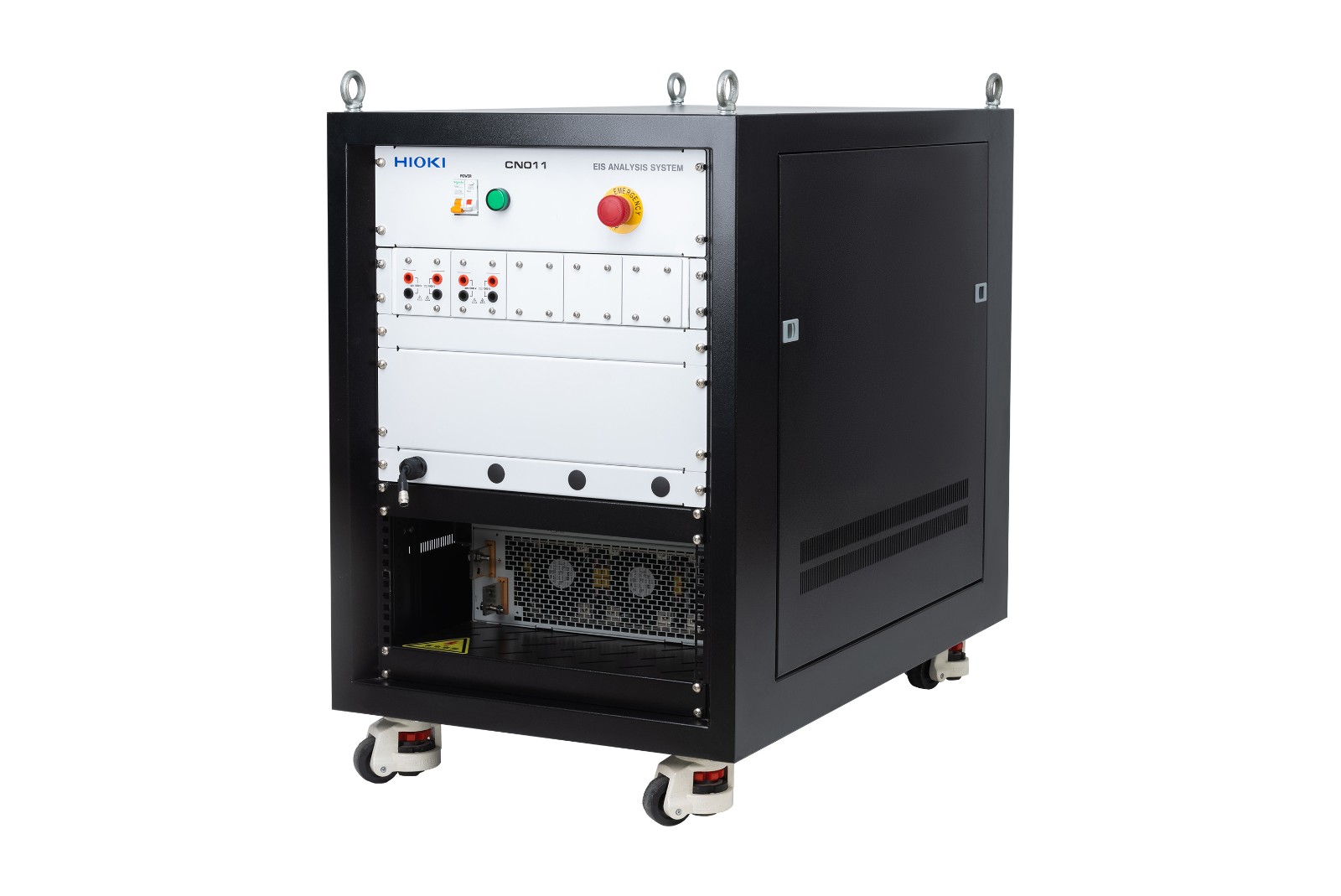

● 適用于：電解槽，燃料電池整堆，燃料電池系統，單電芯

● 測試通道不區分型號，最大電壓1000V

● 單臺通道數量大到可50ch

● 內置數據處理功能

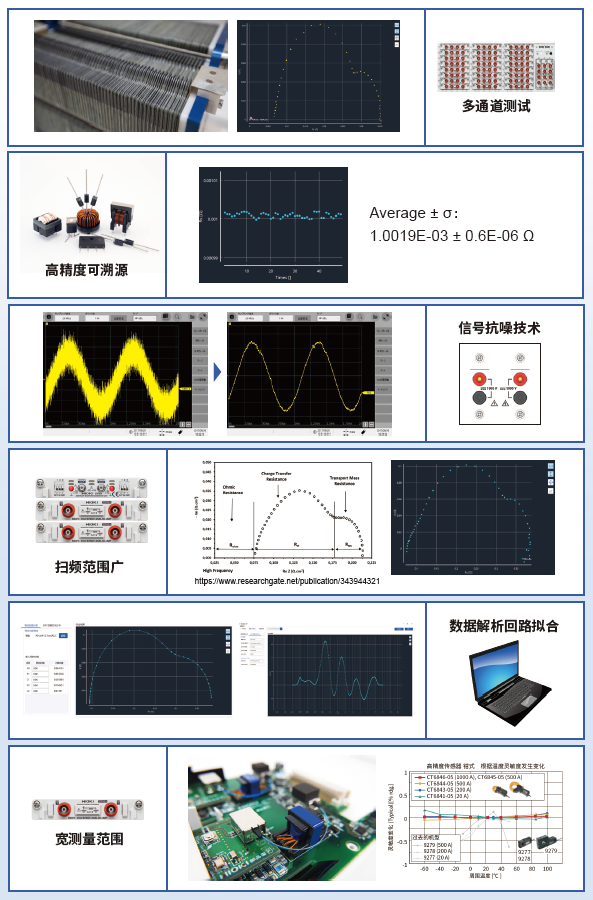

產品特點

CN011基于燃料電池電堆、電解槽、鋰電池包液流電池等的動態阻抗測試需求設計開發，提供準確可信的交流內阻數
據及奈奎斯特曲線。

①高精度可溯源
可穩定測量0.1mΩ的單電芯?？商峁﹪?guó)標可溯源測量值（出廠指定選件）。

②多通道測試
可拓展多通道方案，可以覆蓋多節電芯的同步掃頻測試需求，便于掌握處于不同位置的電芯的阻抗情況。

③掃頻范圍廣
CN011系統的信號采集單元由一臺設備完成同步測試?？蓾M足0.01Hz~20kHz的掃頻范圍。

④信號抗噪技術強
通過HIOKI獨有的信號處理技術抑制干擾信號，極大地提高了CN011系統的靜態測試精度。

⑤測量范圍寬廣
CN011系統的信號發生和信號采集功能由波形記錄儀的不同模塊完成，模塊通道間絕緣且滿足最大1000V的測試。

⑥數據解析回路擬合
在保證CN011系統測量精度的的同時，可對測量所得數據進行分析統計，配套等效回路擬合軟件可對燃料電池的等效回路進行擬合。

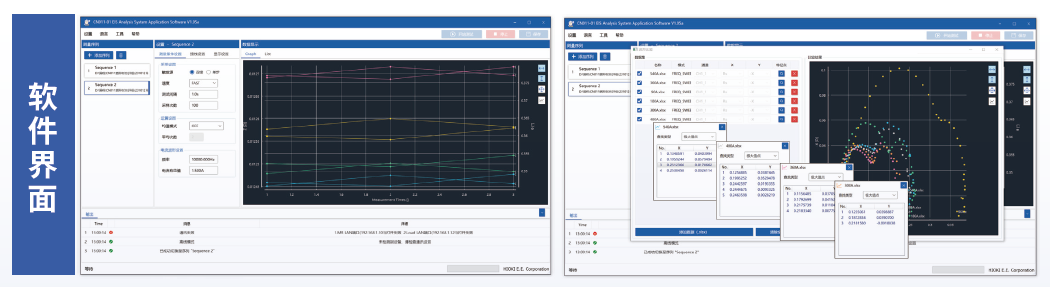

軟件功能

提供多種測試模式（頻率掃描模式，實時間隔模式，AC電流掃描模式）
· 可自由創建測試序列，實現不同條件設置的快速切換
· 提供實時監視，實時繪圖功能
· 測試結果可生成標準模板的xls文件
· 多次測量時間
· 內阻等效回路分析，DRT弛豫時間分布分析功能

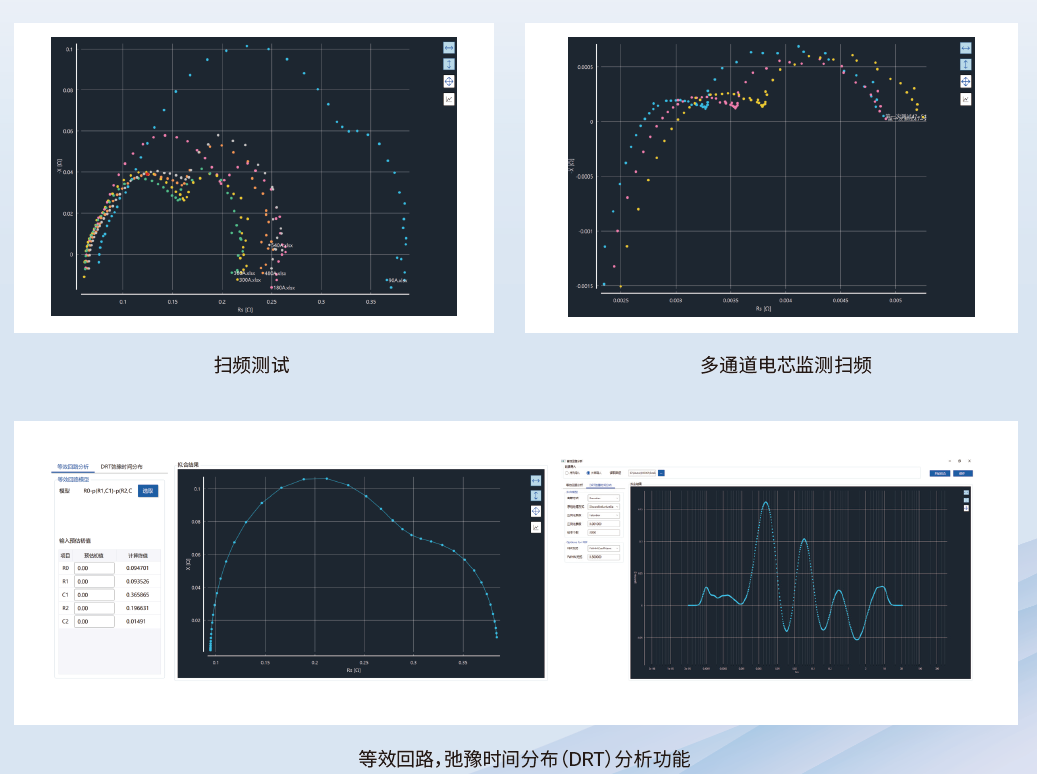

實測數據

掃頻測試
多通道電芯監測掃頻
等效回路，弛豫時間分布（DRT）分析功能
測試系統架構

控制方式：配套軟件，全系統由PC軟件控制（詳情請垂詢）

基本參數

信號輸入	測試通道數		MAX 50ch
	輸入電壓范圍		MAX 1000V*1
	輸入電流范圍		MAX 8000A*2
	采樣率		1MS/s
	頻帶		DC~100kHz
	LPF		5/50/500/5 k/50 k/500 kHz
	分辨率		1/32000 of range(16bit)
阻抗測量	激勵電流精度		0.025%+0.025%F.S.
	頻率精度		1us+20ppm
	阻抗測試范圍		0.1mΩ~10Ω
	測試頻率范圍		0.01Hz~20kHz
	測試時間*3			FAST	MEDIUM	SLOW
			單步	2.5 s	4.0 s	7.0 s
			整體	150 s	300 s	700 s	0.1Hz~10kHz 50point
	測試精度	電壓	max±0.3%f.s.
		電流	max±0.02%rdg±0.007%f.s.*4
		阻抗	1%*5
功率選型	測試電壓		0.5V~40V*6	2V~150V	3V~400V	3V~600V	5V~1000V
	可選AC負載功率		0.8kW~12kW	6kW~60kW
電流傳感器			額定電流	頻率特性		線徑
	CT6873		200Arms	DC~10MHz		φ 24 mm以下
	CT6904A		500Arms	DC~4MHz		φ 32 mm以下
	CT6876A		1000Arms	DC~1.5MHz		φ 36 mm以下
	CT6877A		2000Arms	DC~1MkHz		φ 80 mm以下
	CT6843A		200Arms	DC~700kHz		φ 20 mm以下
	CT6845A		500Arms	DC~200kHz		φ 50 mm以下
	CT6846A		1000Arms	DC~100kHz		φ 50 mm以下
	CT7044		6000Arms	10Hz~50kHz		φ 100 mm以下
	CT7045		6000Arms	10Hz~50kHz		φ 180 mm以下
	CT7046		6000Arms	10Hz~50kHz		φ 254 mm以下
軟件功能	保存格式		可保存xlsx，xls 可進行截圖，PNG格式圖片復制
	輸出結果		掃頻模式下支持Bode圖與Nyquist圖實時模式定頻下各參數-時間圖
	分析功能		支持等效回路分析功支持DRT（弛豫時間分布）分析功能
	數據交互		具備Enthernet通信接口，支持定制化API
安保	緊急停機		具備緊急停止按鈕，可瞬間切斷激勵輸出具備欠壓保護、過壓保護、過功率保護
