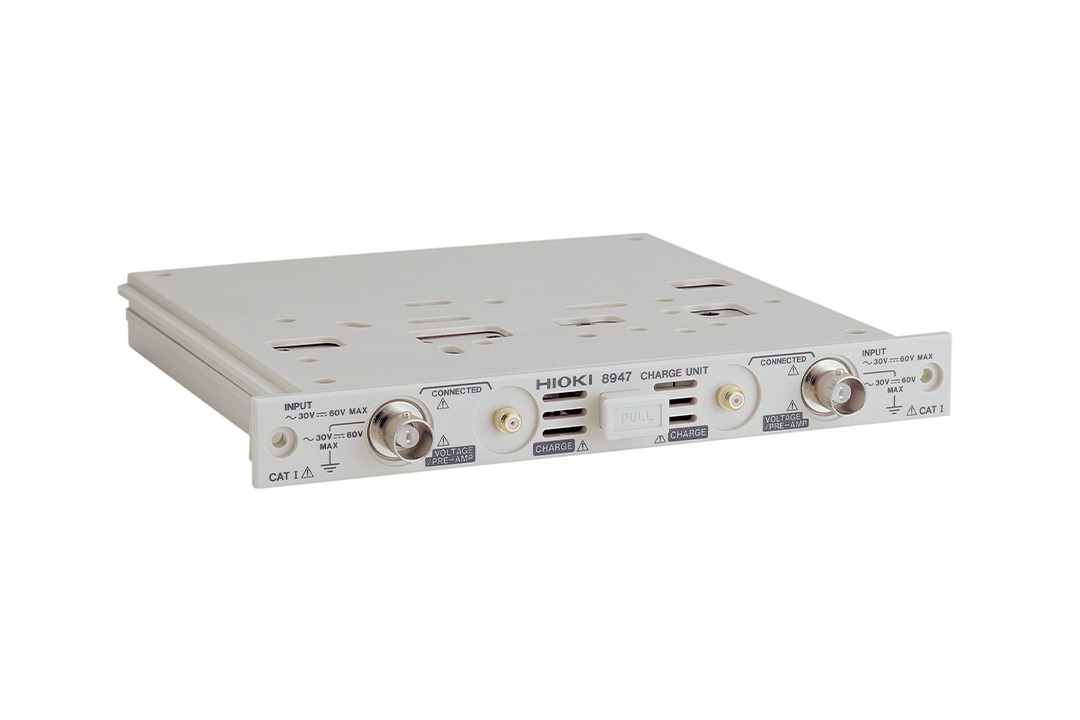

電荷單元 8947

2 通道, 電荷輸出型加速捕捉電壓探頭, 通過前置放大器來加速捕捉電壓

概要
規格
選件
相關下載

● 壓電式加速拾音傳感器用電荷輸入端子
● 內置型前置放大器,加速拾音器可直接輸入(BNC端子)
● 裝備前置放大器驅動用電源
● 通常的電壓信號根據12bit A/D進行高解析測試
● 在FFT計算時,內置除去混濁現象的濾波器
● 優點:
外接放大器和記錄儀連接時,測出的波形換算為輸入部分的加速值后，再使用8947直接讀取。
●可使用存儲記錄儀:

○8860/8861
　　※機身號: 040933650以前的單元,使用于8860/8861時,殘留的噪音為200 mVp-p。
　○8842/8841（版本需要Ver2.20以上）
　○8835-01（版本需要Ver1.00以上,9540-01需要Ver5.00以上）
　○8835 (不能使用鉗式電流探頭,版本需要Ver2.20以上,9540需要Ver5.20以上)
　○8826 （版本需要Ver2.20以上)
　○8720 （版本需要Ver1.00以上)

基本參數（在升溫60分鐘后23±5°C，一年內保證精度）

輸入	通道數：2 每個通道的測量對象可獨立選擇。輸入之間、輸入與記錄儀之間完全獨立。常用的GND電壓與電荷輸入通道。電壓和前置放大器內部輸入：BNC接口（使用電壓輸入：輸入電阻，1MΩ；輸入電容，小于200pF）電荷輸入：小型連接器（#10-32 UNF）
適用變換器	電荷輸入：壓電電荷輸出加速拾音傳感器，內部前置放大器：加速拾音器與內部前置放大器
測量量程電荷輸入（小型連接器）內部前置放大器(BNC接口)	50m(m/s2)DIV～10k(m/s2)DIV，12檔×6種形式，測量分辨率為量程的1/80～1/32（根據測量的靈敏度變化）測量靈敏度： 0.1～10pC/(m/s2)，前置放大器內部輸入測量靈敏度0.1～10mV/(m/s2)，振幅精度±2%f.s.，頻率特性: 1～50kHz+1/-3dB 低通濾波器：500/5kHz,前置放大器驅動電源：2mA±20%，+15V±5%，最高輸入電荷： ±500pC（6檔量程中的高靈敏檔），±50000pC（6檔量程中的低靈敏檔)
測量量程電壓輸入（BNC接口）	500μV～2V/格，12檔，測量分辨率為量程的1/80～1/32（隨測量的靈敏度變化）直流振幅精度±0.4%f.s. 頻率特性：DC～400kHz+1/-3dB 低通濾波器：5/500/5k/100kHz 輸入耦合：DC，AC，GND，最大允許輸入：30V rms或直流60V
最大采樣率	1MS/s(2通道同時采樣)
最大對地電壓	30Vrms或直流60V （不會造成損壞的通道箱或輸入通道間的上限輸入電壓）
附件	無 *輸入線是選件
