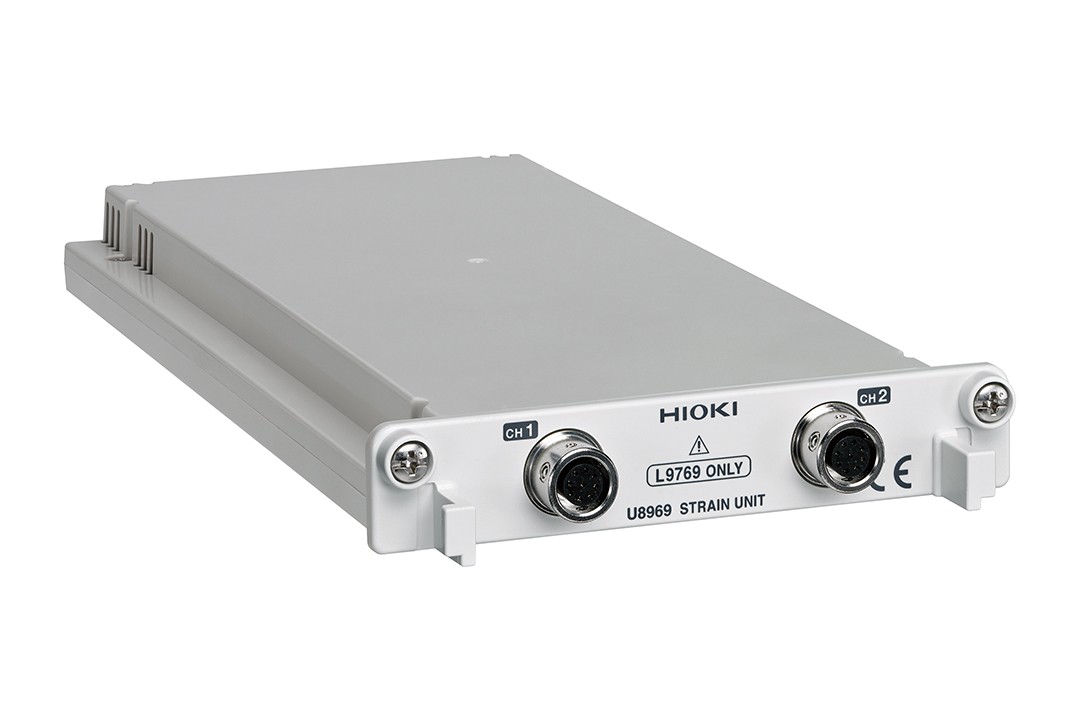

應變單元U8969

2ch，應變測量用轉換線 L9769 (適用于應變單元U8969)

概要
規格
選件
相關下載
解決方案

● 可以直接輸入應變片式轉換器（已校準）（橋電壓：DC）
● 2通道絕緣輸入
● 對地最大額定電壓：AC 30 V rms或DC 60 V
● 通過16bitA/D進行高分辨率測量
● 與記錄儀系列（MR6000，MR8847A，MR8827等）結合使用
● 主要用途：土木工程/橋梁設計領域，工程設備/汽車設計領域等。

安裝在存儲記錄儀中使用?！鶞y量加速度、負載時，另外需要準備專業廠家的應變計類型的轉換器，HIOKI不提供。

對應電荷輸出型和電壓輸出型加速度傳感器

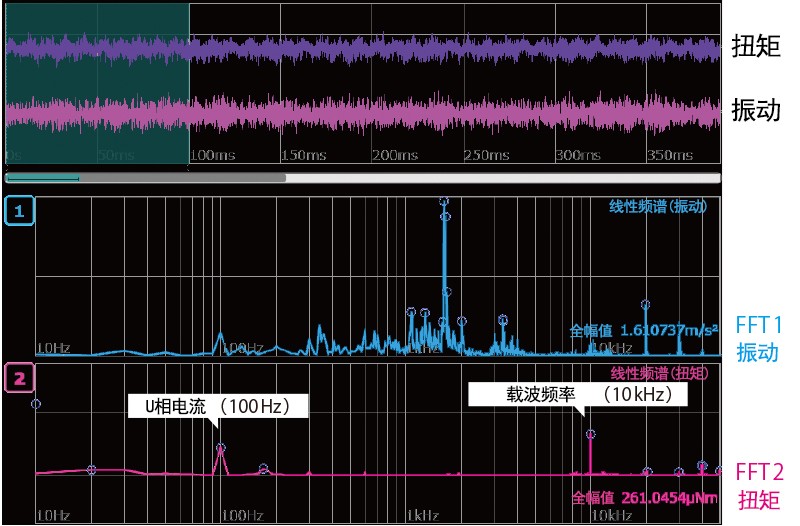

例如，將應變片式轉換器扭矩傳感器連接到U8969以測量扭矩。對測得的扭矩信號執行FFT解析，以分析頻率成分。

基本參數（精度保證時間1年，調整后精度保證時間1年）

測量功能	通道數：2ch畸變測量（電子自動平衡，平衡調整范圍±10000μe以下）
輸入端口	魏德米勒SL3.5/7/90G (能連接標配轉換9769的連接器：多治見PRC03-12A10-7M10.5) 對地最大額定電壓：AC33 Vrms （輸入和主機間絕緣，在輸入通道和外殼間，各輸入通道之間外加不會損壞的上限電壓）
適用轉換器	應變計類型的轉換器，橋電阻120Ω?1kΩ，橋電壓2V±0.05V, 應變系數2.0
測量量程	20μe?1000μe/div, 6檔量程，滿量程：20div 低通濾波器：5/10/100/1kHz
測量分辨率	測量量程的1/1250 (使用16bit A/D，用于8847時)
最高采樣率	200kS/s (2通道同時采樣)
測量精度	±(0.5% f.s. +4μe)（5Hz濾波ON）
頻率特性	DC?20kHz +1/-3dB
體積及重量	106W × 19.8H × 196.5D mm, 220 g
附件	轉換線9769×2 (線長50 cm)
