分析負載波動時變頻器輸入/輸出的各種功率參數。

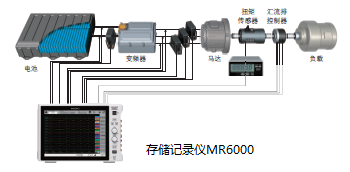

? 在評估三相變頻器和馬達驅動系統時，除了轉矩和轉速之外，還可以一起測量功率參數以確認它們的關系。
? 通過使用MR6000波形運算功能，根據用途應用運算公式，可以以波形形式求出運算公式。 本文檔介紹了兩種方法。

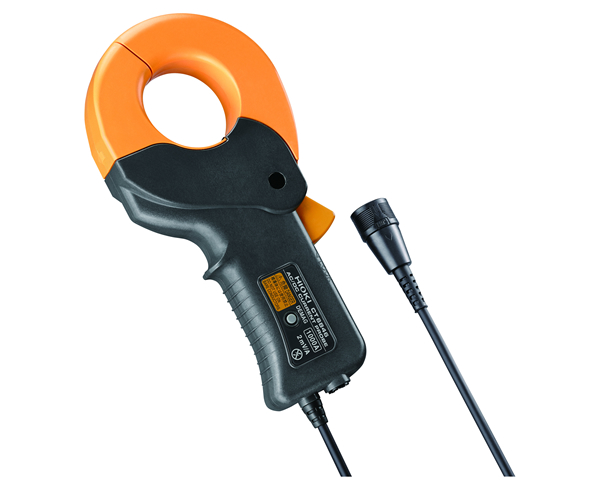

? 使用HIOKI電流傳感器，具有高達1000A的高電流測量和高零點穩定性。

? 只需將電流傳感器連接到3ch電流單元U8977，MR6000即可自動供電，執行識別和縮放設置。

? 根據輸入電壓，可分別使用4通道模擬單元U8975或4通道模擬單元U8978和差分探頭9322的組合。
? 通過MR6000的高速計算處理，可以顯著提高由于運算參數的增加而增加的運算時間。

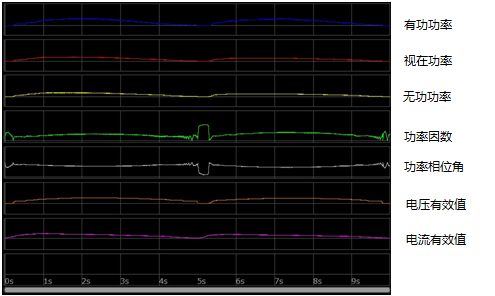

? 使用波形運算功能，求出每次采樣的電壓/電流有效值、有功功率、視在功率和無功功率。
? 若使用波形運算功能，也能繪制出馬達功率或馬達效率的波動波形。
? 通過利用MR6000的大容量?jī)?nèi)存，可以在負載變化時觀察功率參數的趨勢。

? 使用波形運算功能，求出每次采樣的電壓/電流有效值和有功功率，并將其繪制在波形畫面上。
? 使用數值運算，求出電壓/電流有效值波形，以及有功功率波形的測量期間內的有效值和平均值。

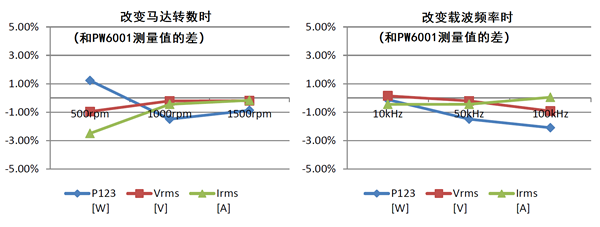

? 顯示和功率分析儀PW6001的比較。

? 若使用波形運算功能，也能繪制出馬達功率或馬達效率的波動波形。
? 此外，例如，可以顯示彼此疊加的單相電流波形和三相電流有效值波形并檢查變化情況。
? 顯示和功率分析儀PW6001的比較。
? 通過利用MR6000的大容量?jī)?nèi)存，可以在負載變化時觀察功率參數的趨勢。

存儲記錄儀MR6000
4通道模擬單元U8975或U8978和差分探頭9322的組合

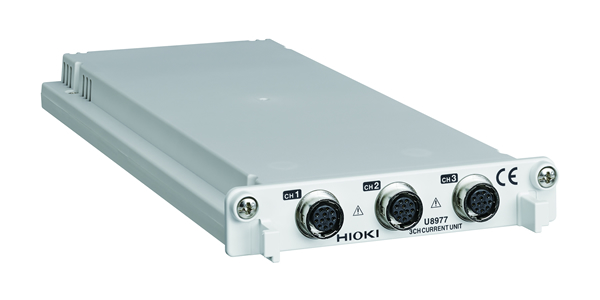

3通道電流單元U8977
應變單元U8969（※應變式扭矩傳感器輸出測量）
電荷單元U8979（※振動測量）
頻率單元8970（※轉數測量）

※記載的內容是根據 2019年6月發行的儀器型號?？赡茉诋a(chǎn)品款式上有更改，請以現在發行的為準。
