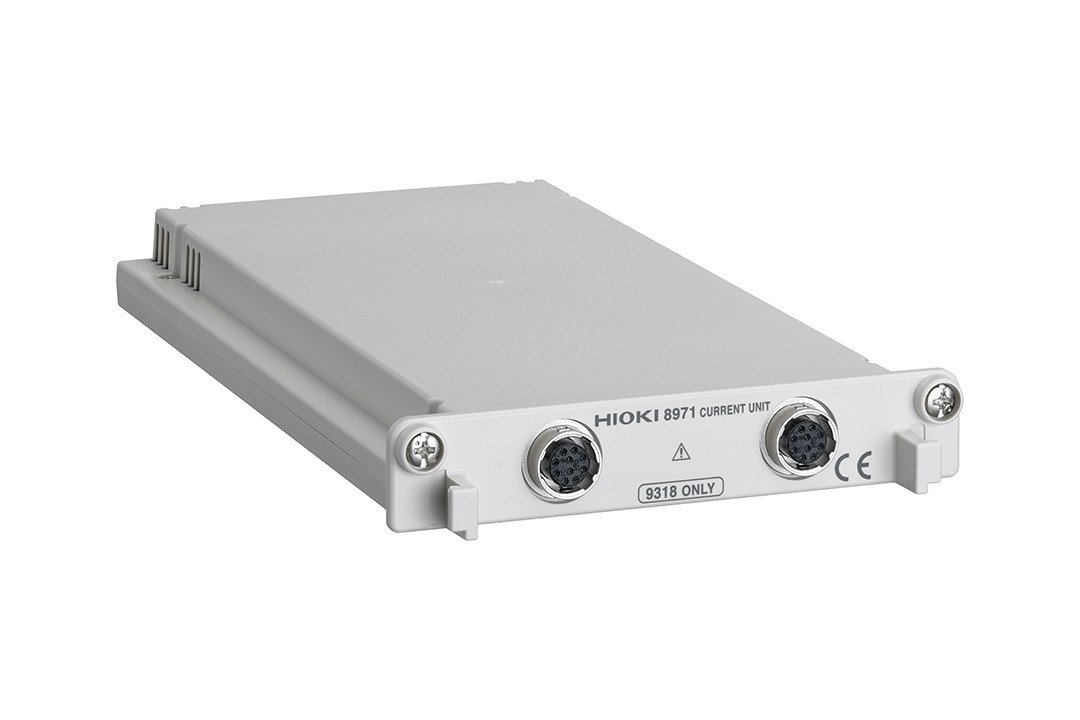

電流單元 8971

2 ch, 使用電流傳感器可用來測量電流, 用于 8847 Ver 2.00 或以上版本

概要
規格
選件
相關下載
解決方案

● AC/DC 500 A以下可實現電流鉗連接·傳感器自動識別·簡單操作
● 2通道輸入
● 電流有效值波形：RMS 電路搭載（DC, 30 Hz ～ 10 kHz）
● 不通過整流電路，也能直接觀測瞬態波形
● 12 bit A/D的高分辨率測試，不適用于 *MR8741 には使用不可

安裝在存儲記錄儀中使用?！粯?biāo)配電流傳感器，請另外購買。

基本參數（精度保證時間1年，調整后精度保證時間1年）

測量功能	通道數：2ch，通過選件中的電流傳感器測量電流 ※存儲記錄儀8847最多可以使用4個單元
輸入端口	傳感器連接端口（輸入電阻1 MΩ電流傳感器連接用的轉換線9318專用，和記錄儀主機共地）
適用電流傳感器	CT6863, CT6862, 9709, 9279, 9278, 9277, 9272-10 (使用轉換線9318和8971連接)
測量量程	9272-10 (20A), 使用9277時: 100mA?5A/div (f.s. =20div, 6種選擇) 使用CT6862時: 200mA?10A/div (f.s. =20div, 6種選擇) 9272-10 (200A), 9278, 使用CT6863時: 1A?50A/div (f.s. =20div, 6種選擇) 使用9279, 9709時: 2A?100A/div (f.s. =20div, 6種選擇)
測量精度（5Hz濾波器ON時） ※加上所用電流傳感器的精度，特性	使用9278, 9279時: ±0.85% f.s. 使用其他電流傳感器時: ±0.65% f.s. RMS精度: ±1% f.s. (DC, 30?1kHz), ±3% f.s. (1kHz?10kHz) RMS響應時間: 100ms (上升0→90% f.s.) 波峰因數: 2 頻率特性: DC?100kHz ±3dB (AC耦合時: 7Hz?100kHz)
測量分辨率	測量量程的1//100（使用12bitA/D，用于8847時）
最高采樣速度	1MS/s (2通道同時采樣)
其他功能	輸入耦合：AC/DC/GND，低通濾波：5, 50, 500, 5k, 50kHz, OFF
體積及重量	106W × 19.8H × 196.5D mm, 250 g
附件	轉換線9318×2根 (用于連接電流傳感器和8971)
