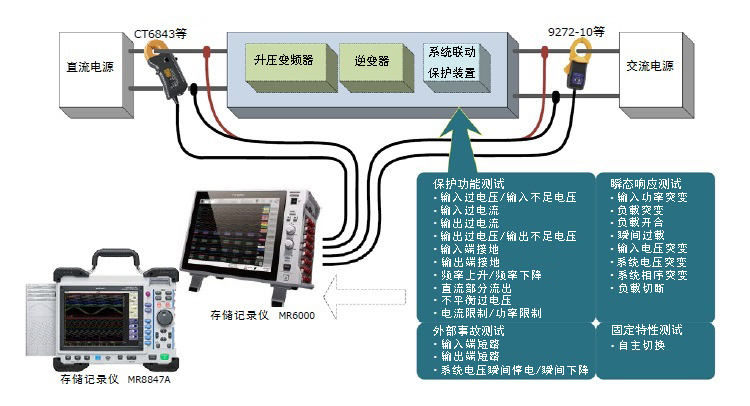

記錄電壓、電流波形，對功率調節器的穩定特性、過渡響應、外部事故等系統相關保護功能的運作時間等進行測試

· 使用存儲記錄儀MR6000或MR8847A，按照 JIS C8962的“小輸出光伏發電用功率調節器的測試方法” 進行測試。
· 因為高壓單元U8974是絕緣輸入（max1000V），所以可以同時測量輸入和輸出的電壓波形。
· 由于使用給各電流傳感器供電的電流單元8971，因此連接非常簡單。
※ 另外需要轉換線9318。
· 通過電平/電壓下降/窗口/周期等豐富的觸發功能，準確記錄波形。

·根據電流的種類和大小，選擇合適的電流傳感器。
·設置觸發條件，開始測量。
·增加符合各測試項目的條件。
·根據記錄的波形使用光標測量功能求出運作時間。
※關于試驗方法的詳細情況，請參考 JIS C8962 ： 2008 "小輸出太陽能發電用功率調節器的試驗方法"。

存儲記錄儀MR6000（內存1GW）
存儲記錄儀MR8847-51（MR8847A，內存64MW）
存儲記錄儀MR8847-53（MR8847A，內存512MW）
※測量需要使用輸入單元等專用選件。請根據采集數據所需通道數來選擇。
·高壓單元U8974
·電流單元8971
·AC/DC電流探頭CT6843（AC/DC200A）
·鉗形傳感器9272-10（AC20A/200A）
·轉換線9318（8971連接電流傳感器時需要）

※記載的內容是根據 2017年12月發行的儀器型號?？赡茉诋a(chǎn)品款式上有更改，請以現在發行的為準。
