● UPS3種型號的電流傳感器可供選擇（額定100A、200A、2000A）
● 利用AC+DC等測量模式正確測量變頻器的電流波形
● 記錄輸出可選（有效值、波形、頻率、累積值）
● 響應性可選（測量響應時間3段切換）
● 電流累積、運轉率測量（僅3290-10）
不能單獨使用，測量時需要選擇傳感器

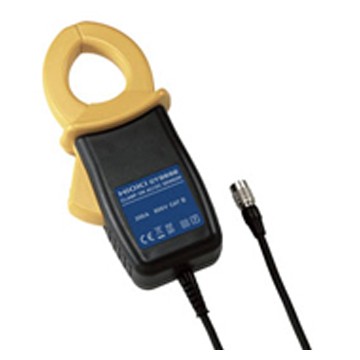

| 3290+CT9691 : 測量至 100A |
| 3290+CT9692 : 測量至 200A |
| 3290+CT9693 : 測量至 2000A |
基本參數
| 3290 | 3290-10 | |
|---|---|---|
| 測量方式切換 | DC/AC+DC(RMS)/AC(RMS/MEAN) | DC/AC+DC(RMS)/AC(RMS) |
| 峰值顯示 | 顯示絕對值(波形峰值的絕對值) | 按極性顯示(僅DC) |
| AC/DC 分別輸出 | 分開AC成分，DC成分 | (無) |
| 輸出(端口1) | 電流波形/有效值(2V/量程) 頻率數值(DC1V/量程) | 電流波形/有效值(2V/量程) |
| 輸出(端口2) | 電流有效值/電量不足提醒 | 電流累積值(DC1V/量程) |
| 累積計時設置 | (無) | 可99：59分×20次 |
| 運轉率測量 | (無) | 運轉率，顯示運轉時間 |
| 數字儲存 | (無) | 峰值/累積/運轉率等 |
| 外部電源 | (無) | DC8.4~15.6V |
| 直流電流 | 20.00/ 100.0A (CT9691使用時) 基本精度: ±1.3 % rdg. ±0.10 A/ ±0.5 A | |
| 交流電流/46~66Hz | 20.00/ 100.0A (CT9691使用時) 基本精度: ±1.3 % rdg. ±0.08 A/ ±0.3 A 20.00/ 200.0A (CT9692使用時) 基本精度: ±1.3 % rdg. ±0.08 A/ ±0.3 A 200.0/ 2000A (CT9693使用時) 基本精度: ±1.3 % rdg. ±0.8 A/ ±3 A | |
| 直流/交流電壓 | (無) | |
| 頻率 | 1.00Hz~1000Hz，基本精度：±0.3%rdg. ±1dgt. | |
| 波峰因數 | 2.5以下，或所連接的傳感器的定額峰值以下 | |
| 頻率特性 | DC，1Hz~1kHz(3290的精度保證范圍) 監測輸出的帶寬(-3dB)是所連接的傳感器的頻率帶寬 | |
| 其他功能 | 響應時間切換、濾波切換(fc=550Hz) | |
| 顯示 | LCD，max.3000dgt.(電流)，9999dgt.(累積)，21部分(柱形圖顯示)， 顯示更新率：4次/秒(FAST時)，2次/秒(NORMAL時)， 1次/3秒(SLOW時)，4次/秒(柱形圖顯示)， 僅3290-10為10次/秒(FAST時) | |
| 電源 | 5號堿性電池(LR6)×4，連續使用時間：22h，或AC適配器9445-02，外部電源(僅3290-10，+8.4V～15.6V) | |
| 體積和重量 | 155W×98H×47Dmm，545g | |
| 附件 | 手帶×1，5號堿性電池(LR6)×4，使用說明書×1 | |
