?壓電式加速度傳感器的電荷輸入端子
?絕緣2通道輸入
?接地最大定額電壓：AC 30 V 或 DC 60 V
?前置放大器內置加速度傳感器也可以直接輸入（BNC端子）
?配備恒流源，用于驅動前置放大器
?一般的電壓信號也能進行16bit A/D的高分辨率測量
?配備抗混疊濾波器，用于FFT分析
?TEDS兼容，自動傳感器靈敏度設置
-

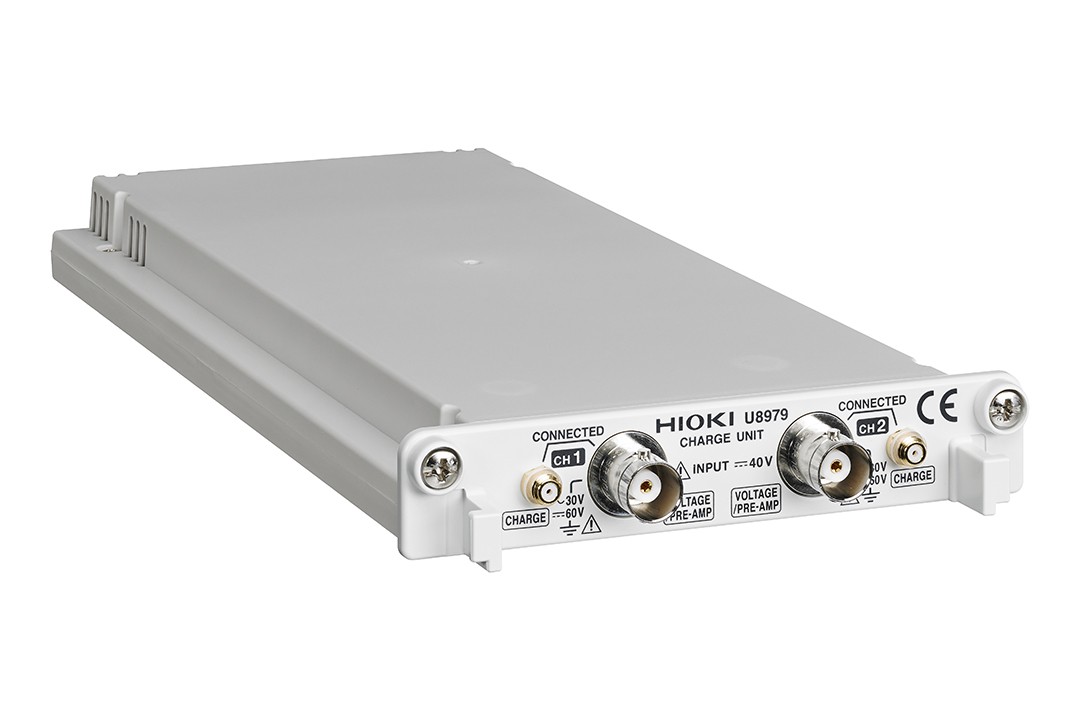

對應電荷輸出型和電壓輸出型加速度傳感器例如，可以將固定在裝有馬達的機架上的電壓輸出型加速度傳感器連接至電荷單元U8979，以測量通過機架傳遞的振動。

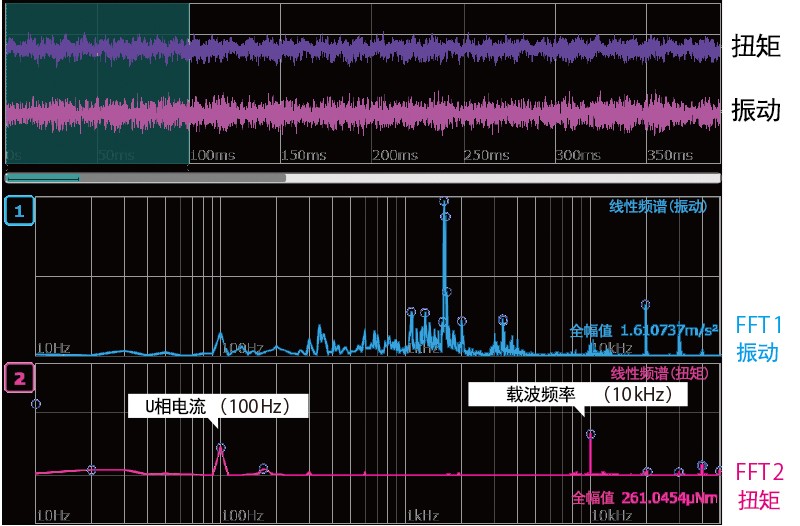

結合MR6000和MR8847A的FFT計算功能，可以分析扭矩和振動信號的頻率成分。 -

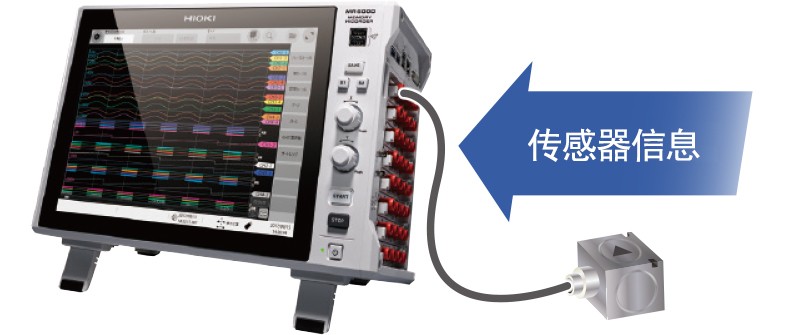

TEDS 可對應的傳感器靈敏度的自動設置兼容TEDS（傳感器電子數據表）的傳感器將傳感器信息數字化并將其存儲在傳感器內部。 通過使用與TEDS兼容的加速度傳感器，您可以通過一鍵觸摸、就能完成設置傳感器的靈敏度。
基本參數（精度保證時間1年，調整后精度保證時間1年）
| 測量功能 | 通道數：2ch加速度測量 |
|---|---|

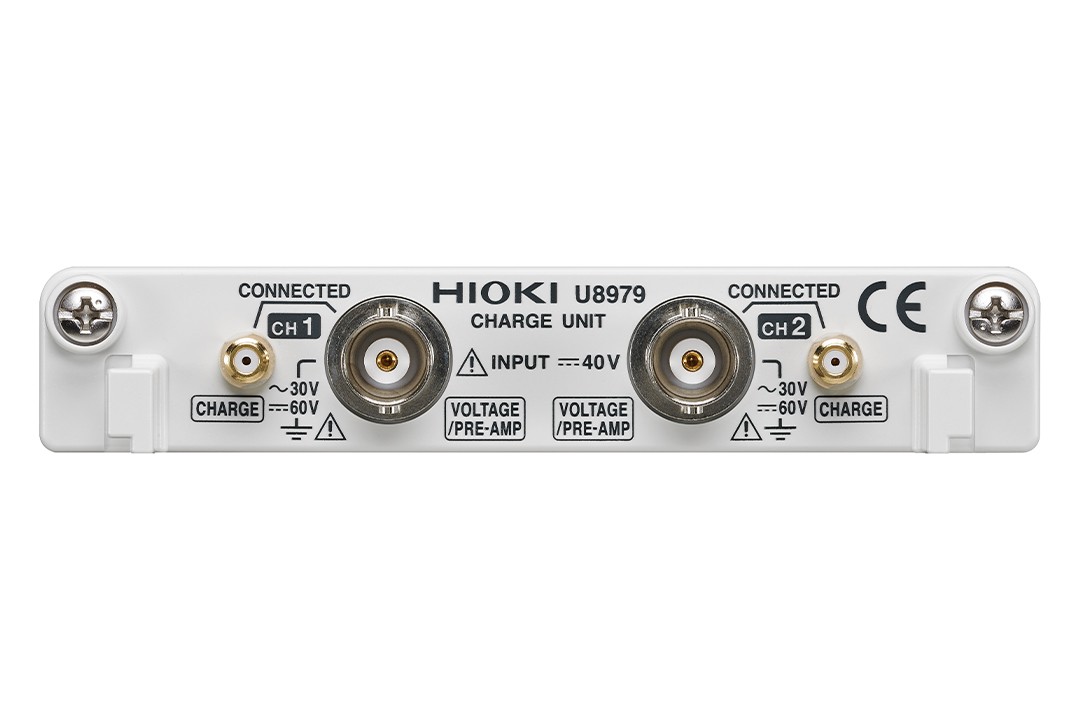

| 輸入端子 | 電壓輸入/內置前置放大器的輸入：金屬BNC端子（輸入電阻1MΩ，輸入電容200pF以下） 電荷輸入：微型連接器（#10-32UNF） 對地最大額定電壓： AC 30 V或 DC 60 V（輸入和主機置之間絕緣，在輸入通道和外殼之間、各輸入通道之間外加不會損壞的上限電壓） ※同一通道內的電壓輸入端子和電荷輸入端子共地 |
| 適用電流傳感器 | 電荷輸出型加速度傳感器 內置前置放大器的加速度傳感器 |
| 測量量程電荷輸入 （微型連接器） 內置前置放大器的輸入 （BNC端子） | 1 (m/s^2)?200 k (m/s^2) f.s., 12檔量程×6種 電荷輸入靈敏度: 0.1?10 pC /(m/s^2) 前置放大器內置傳感器輸入靈敏度: 0.1?10 mV /(m/s^2) 振幅精度: ±2% f.s. 頻率特性: 1(1.5)～50 kHz -3 dB (電荷輸入) 低通濾波: 500/5 kHz 前置放大器電源: 3.5 mA ±20%. 22 V ±5% 最大輸入電荷: ±500 pC (高靈敏度端6檔量程), 50.000 pC (低靈敏度端6檔量程) |
| 測量量程電壓輸入（BNC端子） | 10 mV?40 V f.s., 12檔量程, DC振幅精度: ±0.5％ f.s. 頻率特性: DC?50 kHz -3 dB (DC耦合時), 1 Hz?50 kHz -3 dB (AC耦合時) 低通濾波: 5/500/5 kHz, 輸入耦合: AC/DC/GND 最大輸入電壓: DC 40 V |
| 測量分辨率 | 測量量程的1/25000 (使用16 bit A/D) |
| 最高采樣速度 | 200kS/s |
| 抗混疊濾波器 | 內置濾波器，用于消除FFT運算中的混疊現象（混疊失真）（截止頻率自動設置/OFF） |
| TEDS | 適用于IEEE 1451.1.4 class 1 (自動傳感器靈敏度設置) |
| 體積及重量 | 106W × 19.8H × 196.5D mm, 230 g |
| 附件 | 無 |
