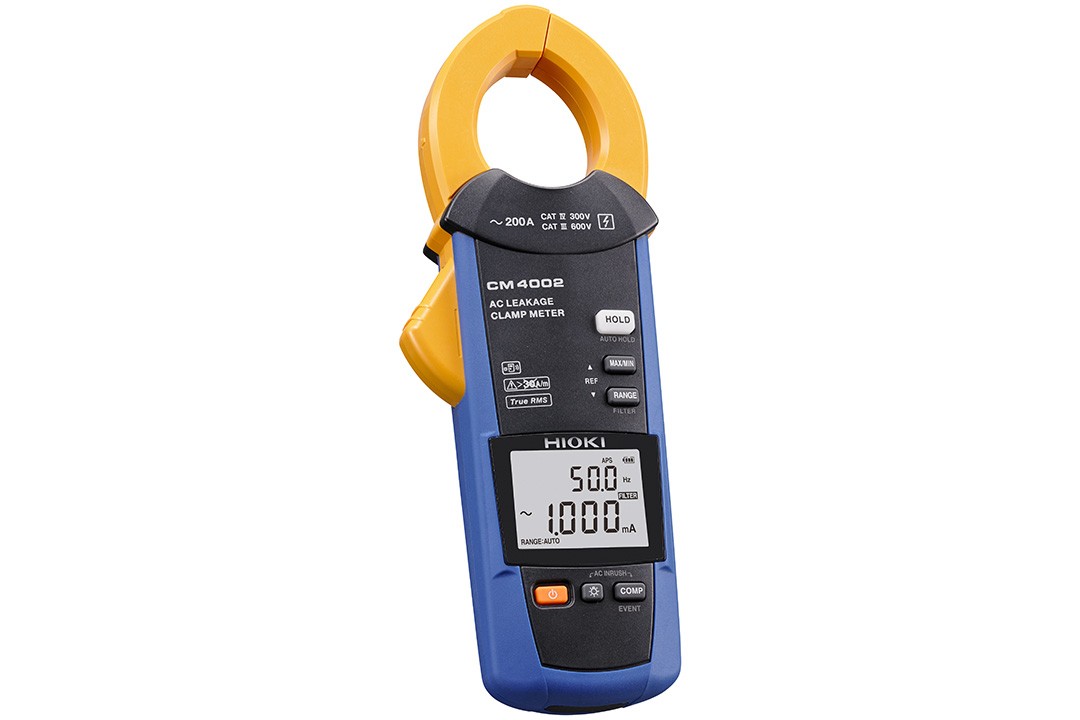

AC泄漏電流鉗形表CM4002

智能漏電探查、更高精度測量！

概要
規格
選件
相關下載
常見問題

● 對應無線化！可以與智能手機、平板設備進行數據傳輸（需搭載選件無線適配器Z3210）
● 測量值通過無線形式，直接傳輸?shù)紼xcel?表單中（需搭載選件無線適配器Z3210）
● 新設計的傳感器可以正確檢查出泄漏電流（直徑φ40 mm為止）
● 從泄漏電流到負載電流都能對應測試
● 符合國際泄漏電流鉗標準IEC / EN 61557-13中所規定的性能標準
● 對應漏電故障·絕緣管理
● 使用比較功能、可以縮短檢測時間

CAT Ⅳ 300 V
CAT III 600 V

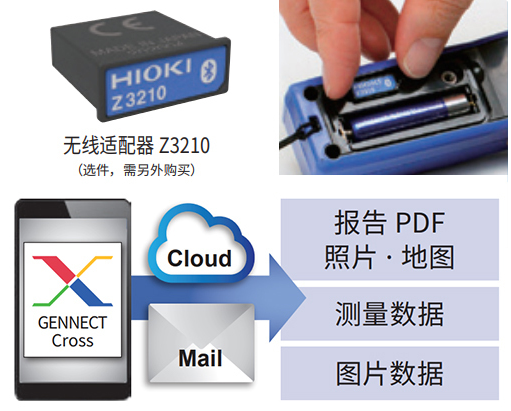

支持無線化，無線通信功能更加方便

支持可選的無線適配器Z3210。
將測量值傳輸?shù)街悄苁謾C或平板電腦，可以使用現場照片和圖紙快速制作報告。
點擊此處了解 Z3210的詳細信息

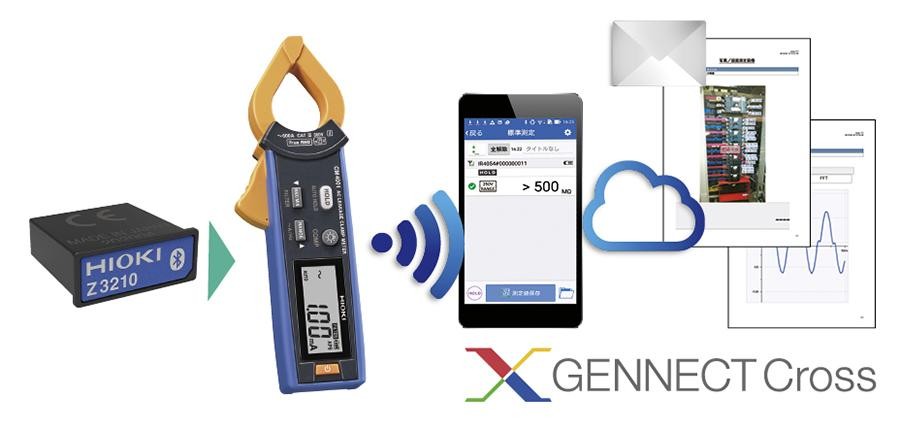

傳輸至專用免費軟件 GENNECT Cross

GENNECT Cross是日置測量儀器專用的免費應用程序，可進行測量結果的確認、管理、及其報告的制作。也可在終端將測試結果傳輸?shù)綔y量現場的照片或工程圖紙上、輸入手寫筆記等，在現場就能流暢得進行數據管理。
※通過無線適配器Z3210使用Bluetooth?通訊。
點擊此處了解 GENNECT Cross 的詳細信息
此外，使用HIOKI云服務GENNECT Cloud，實現數據的共享和管理。
點擊此處了解 GENNECT Cloud 的詳細信息
與選件無線適配器Z3210配套使用實現無線化
無線通信功能輕松實現間歇性漏電可視化

與選件無線適配器Z3210配套使用。可以將測試值傳輸?shù)街悄苁謾C或者平板設備，從而簡單高效得確認漏電發生的地方和時間。
測量值傳輸?shù)紼xcel表單中

測量數據可直接傳輸?shù)紼xcel文件中。打開Excel?文件，選擇單元格進入待機狀態。按下Hold鍵，測量儀器的顯示的數據內容將被傳送并導入到被選擇的單元格中。
※ 通過無線適配器 Z3210可實現Bluetooth?通訊。

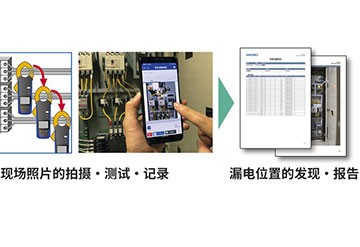

「照片繪制功能」用于追查經常性發生漏電的情況

測試位置的照片和測量值可配套記錄?？梢员M早切實得鎖定發生漏電的位置。

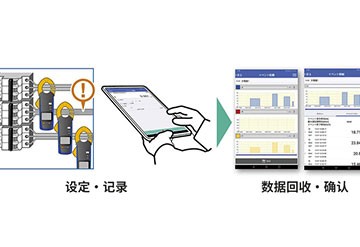

「事件記錄功能」可用于追查間歇性漏電

內存中記錄事件信息（時間和電流值）。使用平板電腦或智能手機收集數據從而確認檢查是否有漏電情況的發生。

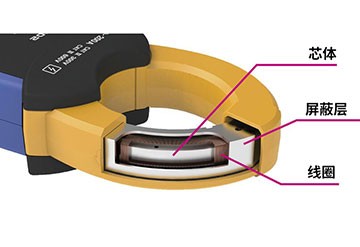

新設計的傳感器可以正確檢測出微小的泄漏電流（IEC/EN 61557-13為基準）

芯體和屏蔽層都采用了高透磁率的磁性材料。此外、CT傳感器采用了線圈構造。符合漏電電流鉗的國際標準IEC/EN 61557-13中規定的標準。

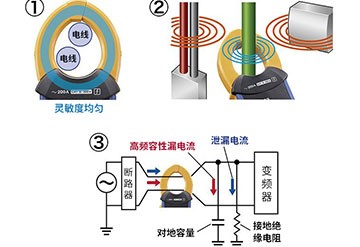

高精度的泄漏電流測量

鉗口測量靈敏度均勻：
①受導線位置的影響較小，并且零相電流的測量準確；
②不受外部磁場的影響：準確測量出微小泄漏電流；
③消除高頻電流的影響：可以使用類似于漏電斷路器的頻率特性來測量漏電流。

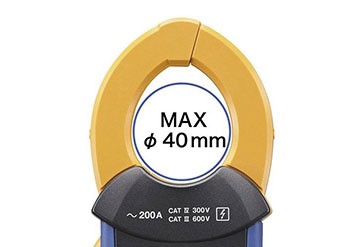

可對應測量的導體直徑最大φ40 mm

鉗口測量導體的最大直徑為φ40 mm?？蓨A住粗線纜或同時測量數根線纜。

基本參數（精度保證時間1年，調整后精度保證時間1年）

交流電流量程	6.000 mA, 60.00 mA, 600.0 mA, 6.000 A, 60.00 A, 200.0 A, 6量程,真有效值整流基本精度 45 Hz - 400 Hz: ±1.0% rdg ±5 dgt (6.000 mA?6.000 A), ±1.5% rdg ±5 dgt (60.00 A, 200.0 A) 基本精度 15 Hz - 45 Hz, 400 Hz - 2 kHz: ±2.0% rdg ±5 dgt 精度規格范圍 0.060 mA ～ 200.0 A
交流電壓量程	無
頻率量程	15.0 Hz ～ 2000 Hz
波峰因數	3 (200.0 A量程以外), 1.5 (200.0 A 量程)
過濾功能	ON時截止頻率 180 Hz ±30 Hz (-3 dB)
輸出功能	無
諧波	[安裝 Z3210 時] 可以測量到電流中的諧波電平/含量/總諧波失真最高30次 * 可以用應用軟件（GENNECT Cross）顯示
其他功能	最大/ 最小/ 平均/ 波峰最大值/ 波峰最小值的顯示,顯示值Hold,自動Hold,背景燈, 自動節電功能, 蜂鳴聲,事件件數顯示, 比較器, 簡單事件記錄, 沖擊電流測試
顯示	顯示更新率: 5次 / 秒
電源	5號堿性電池 (LR6) ×2,連續使用時間： 48 h (未裝配Z3210時), 30 h (和Z3210配套使用時，無線通信)
可對應測量的導體直徑	φ40 mm以下
尺寸?重量	64W × 233H × 37D mm, 400 g
附件	攜帯包C0203 ×1, 說明書 ×1, 使用上的注意 ×1, 5號堿性電池 (LR6) ×2
