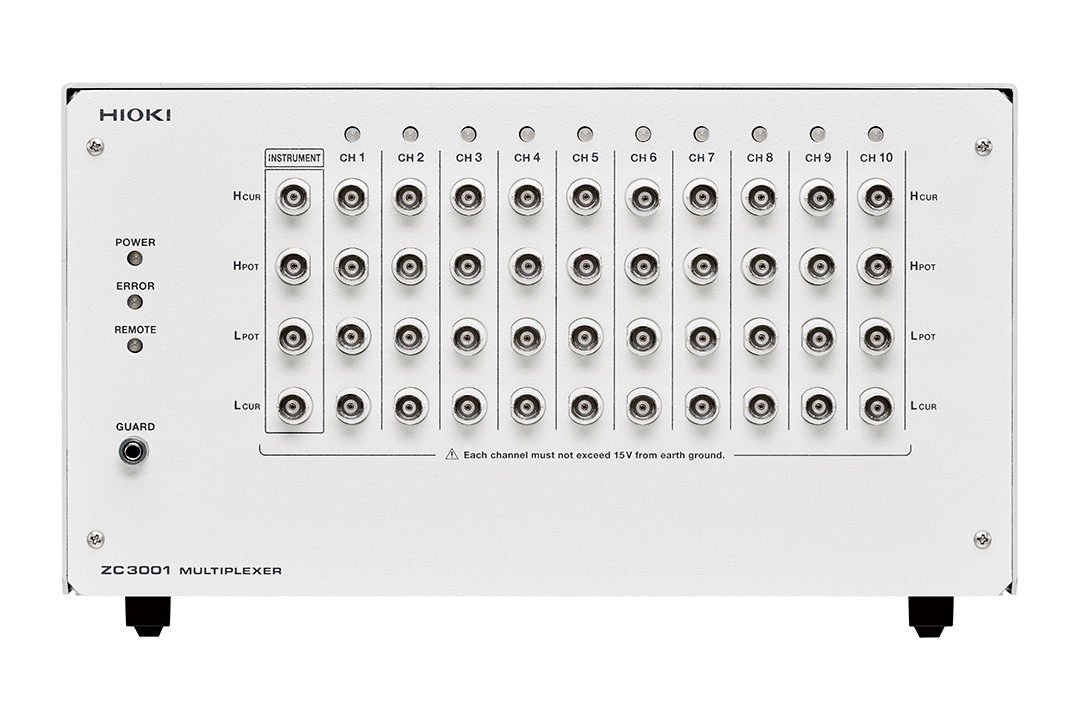

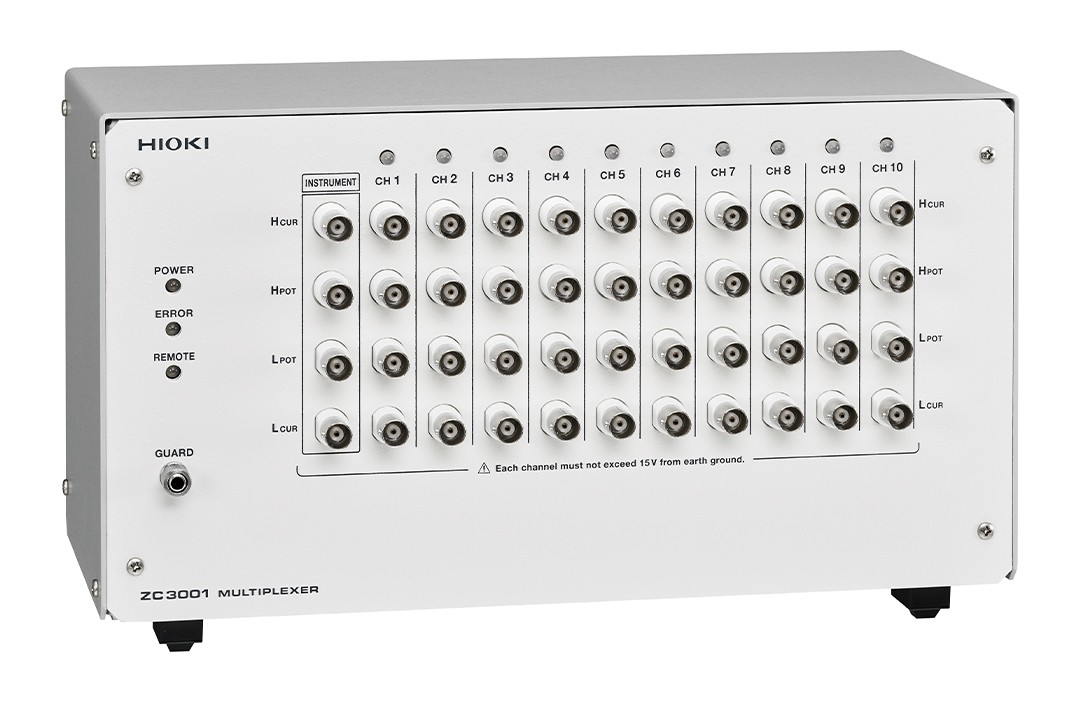

多路轉換器ZC3001

高速多通道切換！

?搭載半導體繼電器，高速又耐用。
?可支持頻率最大10MHz。
?切換時間 1ms。
?用PLC的I/O輸出控制。
?主要用于：電子零部件、電感、電容、共模濾波器、掃描儀等。

注意事項

1. 可使用頻率會隨測量條件（測量儀器、測試線長、阻抗）不同而有所不同。

2. 可通過load補償減少誤差。

3. 使用50Ω同軸電纜作為測量電纜。

產品介紹視頻

點擊查看產品詳情操作視頻

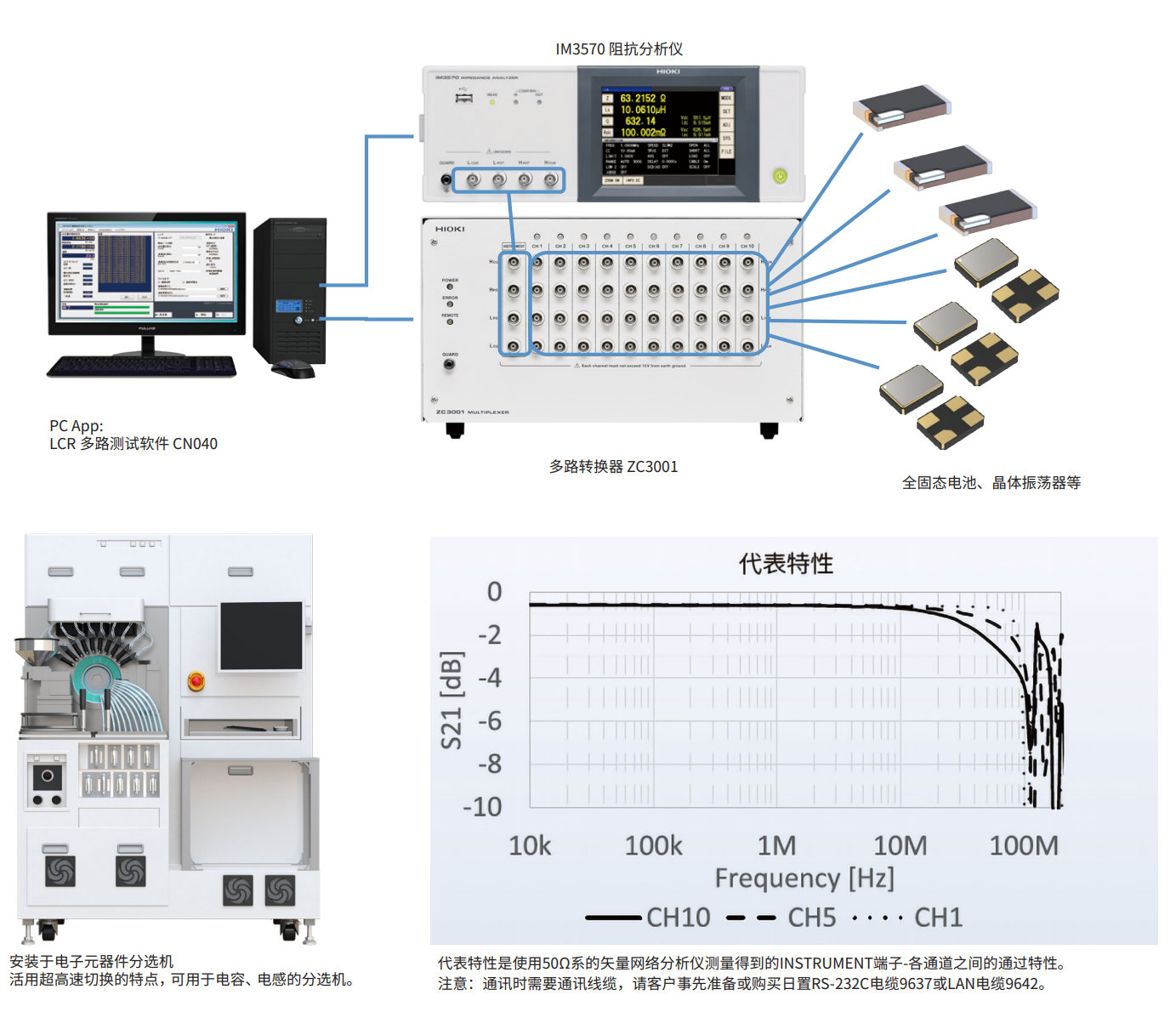

應用案例：基于 IM3570 與 ZC3001 組合的 10 通道交流阻抗測試系統

發揮寬頻帶、通道間誤差少的優點，與 LCR 多路測試軟件 CN040 組合，可用于電子零件和傳感器的研究開發。
切換時間實測示例

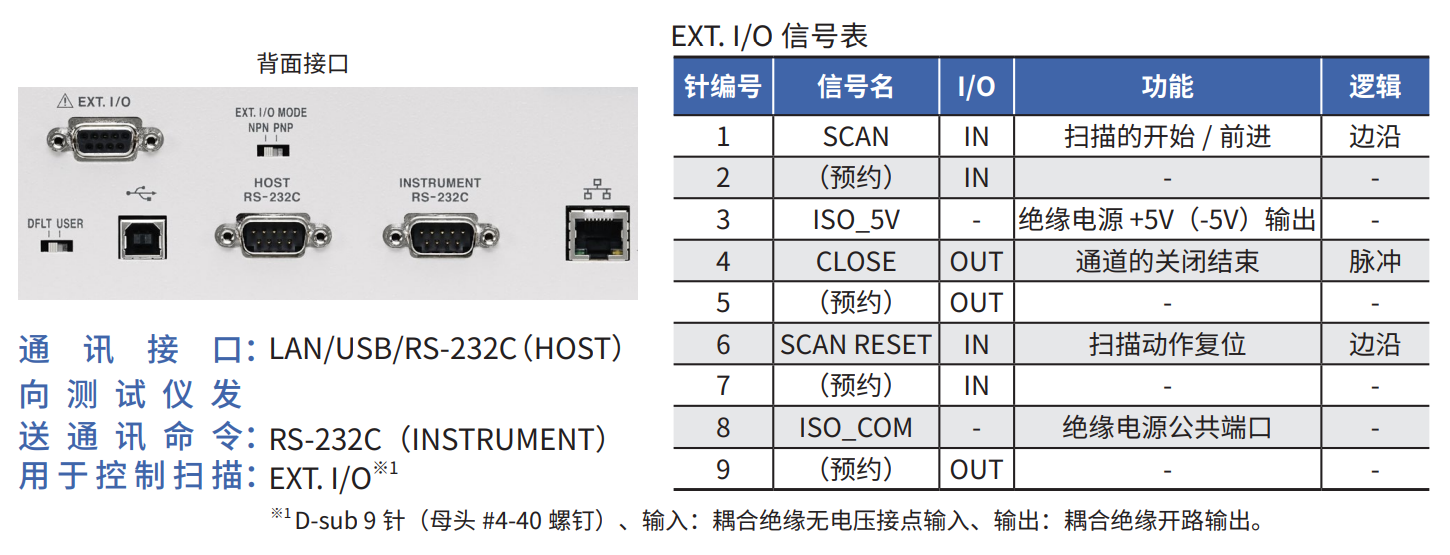

通訊接口：用于控制的接口 / 各種便利功能

通道的切換由通訊接口控制。支持 LAN/USB/RS-232C 各接口

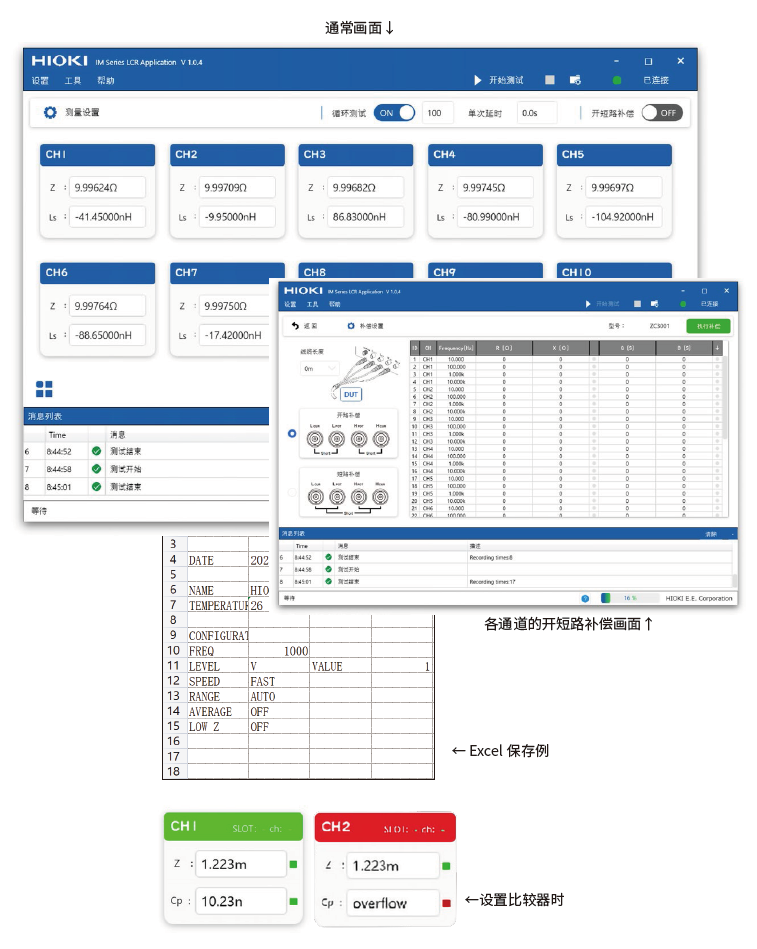

PC 軟件：LCR 多路測試軟件 CN040

掃描、比較器
·針對所有通道設置測試條件（量程、頻率、比較器等）
·可指定某個通道的 ON 與 OFF
·可循環進行掃描測試
·同時可在本地保存測試條件
OPEN與SHORT補償
·可對應各通道的開短路補償
·如若利用 LCR 的設置切換功能則需要較長的切換時間，在軟件內進行了開短路補償計算，可維持高速的掃描時間
數據保存
·掃描的數據可根據通道進行保存

電源	工頻電源額定電源電壓 : AC 100 V~240 V ( 已考慮相對于額定電源電壓的±10% 的電壓波動 ) 預期瞬態過電壓 : 2500 V 最大額定功率 : 30 VA
顯示	電源指示燈、錯誤指示燈、遠程指示燈
接口	USB、LAN、RS-232C(HOST,INSTRUMENT)、EXT. I/O
體積及重量	329.4（W） × 177（H） ×142.3（D） mm（不含突起物），5.7 kg
附件	電源線、啟動指南

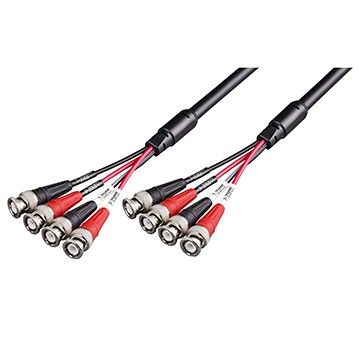

選件	連接電纜 L2004 USB 線纜 (A-B)L1002 RS-232 電纜 9637（9 針 -9 針 /1.8 m） LAN 電纜 9642
支持的儀器	IM3536、IM3570

通道數	10通道
回路電阻	6 Ω( 輸入 - 輸出端子、參考値
靜電電容	10 pF（ON 通道 - 屏蔽層之間、參考値） 0.8 pF( 輸入端子 -OFF 通道間、有 Guard、參考値
接點規格	最大輸入電壓 15V
允許電流容量	200 mA (AC peak/DC)
絕緣電阻	1 GΩ 以上 ( 通道 - 外殼之間 / 通道屏蔽層 - 外殼之間 (LCUR 除外 ))
切換時間	1.0 ms

通道延遲、掃描功能、通訊命令傳送、設置備份、通訊設置切換功能

功能	通道延遲、掃描功能、通訊命令傳送、設置備份、通訊設置切換功能
支持機型	IM3570、IM3536
通訊接口	USB、LAN、RS-232C
支持 OS	Windows 10(64bit)、Windows 11
PC 環境	工作頻率 2 GHz 以上、運行內存 8 GB 以上
