- 概要
- 規格
- 選件
- 相關下載
?適配高達10MHz的高頻繼電器
?各通道的開短路補償 + 補償值保存功能，高效地進行補償測試
?即時保存 + 連續保存，方便進行重復性實驗
?搭配多路轉換器ZC3001支持10通道測量
-
產品介紹視頻 -

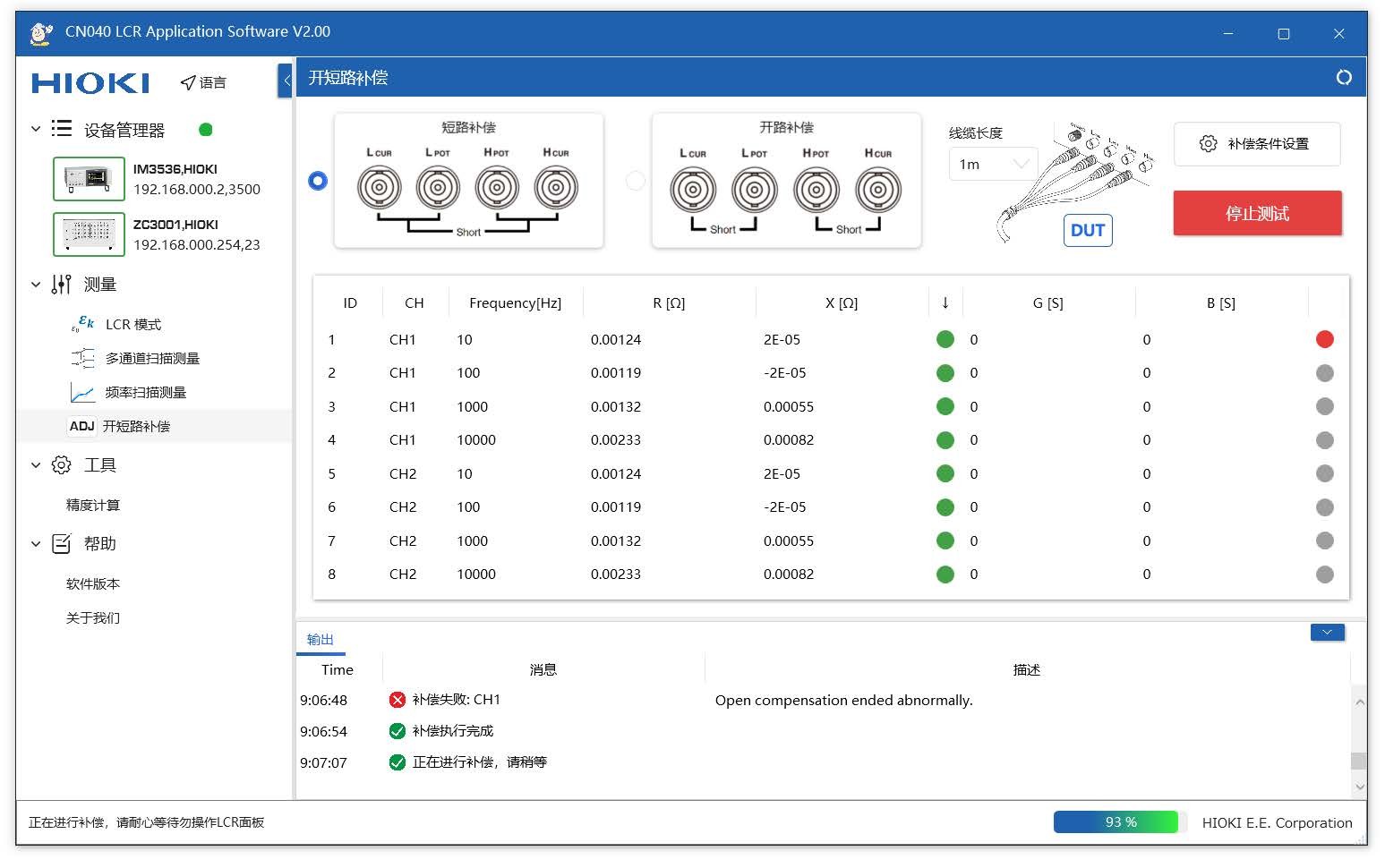

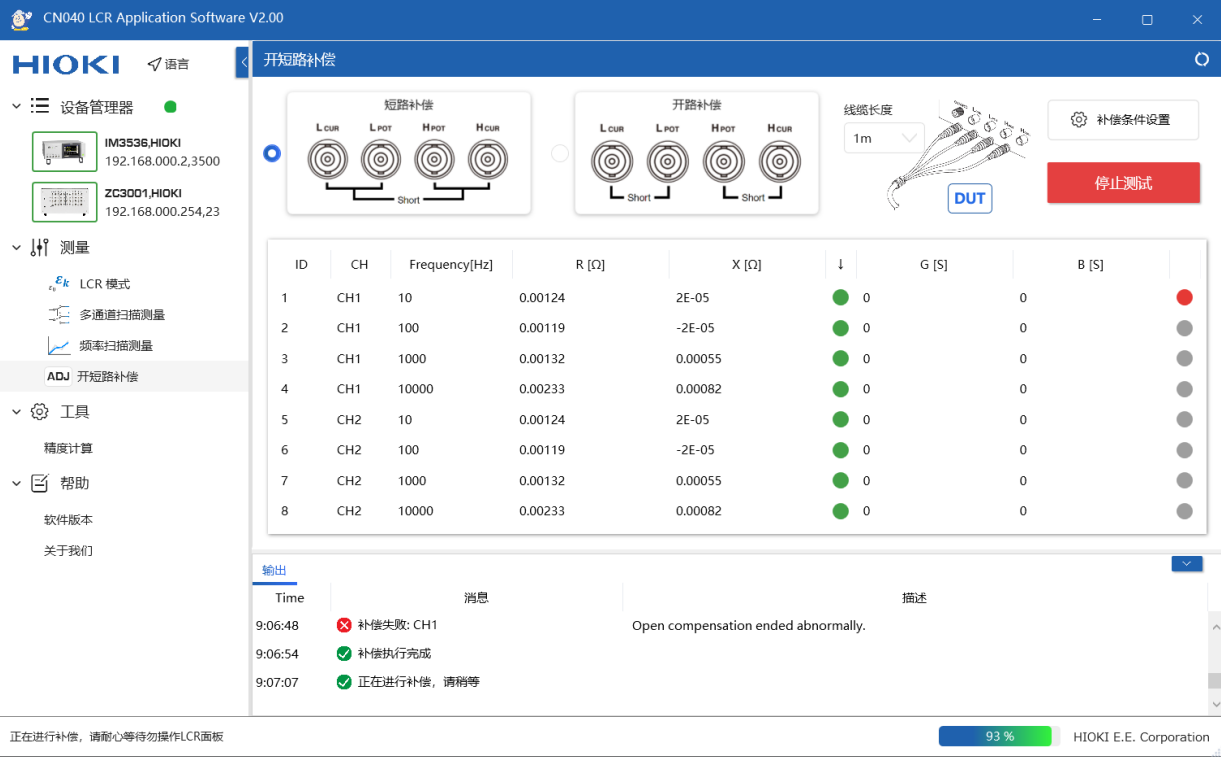

開短路補償·可獲取各個通道在指定頻率下的補償數據并在界面上顯示補償值和補償結果。
·用LCR的補償值切換功能需要較長的切換時間。
·在PC軟件內部進行開短路補償運算，可維持高速的掃描時間，并減少各通道配線不同造成的影響。
-

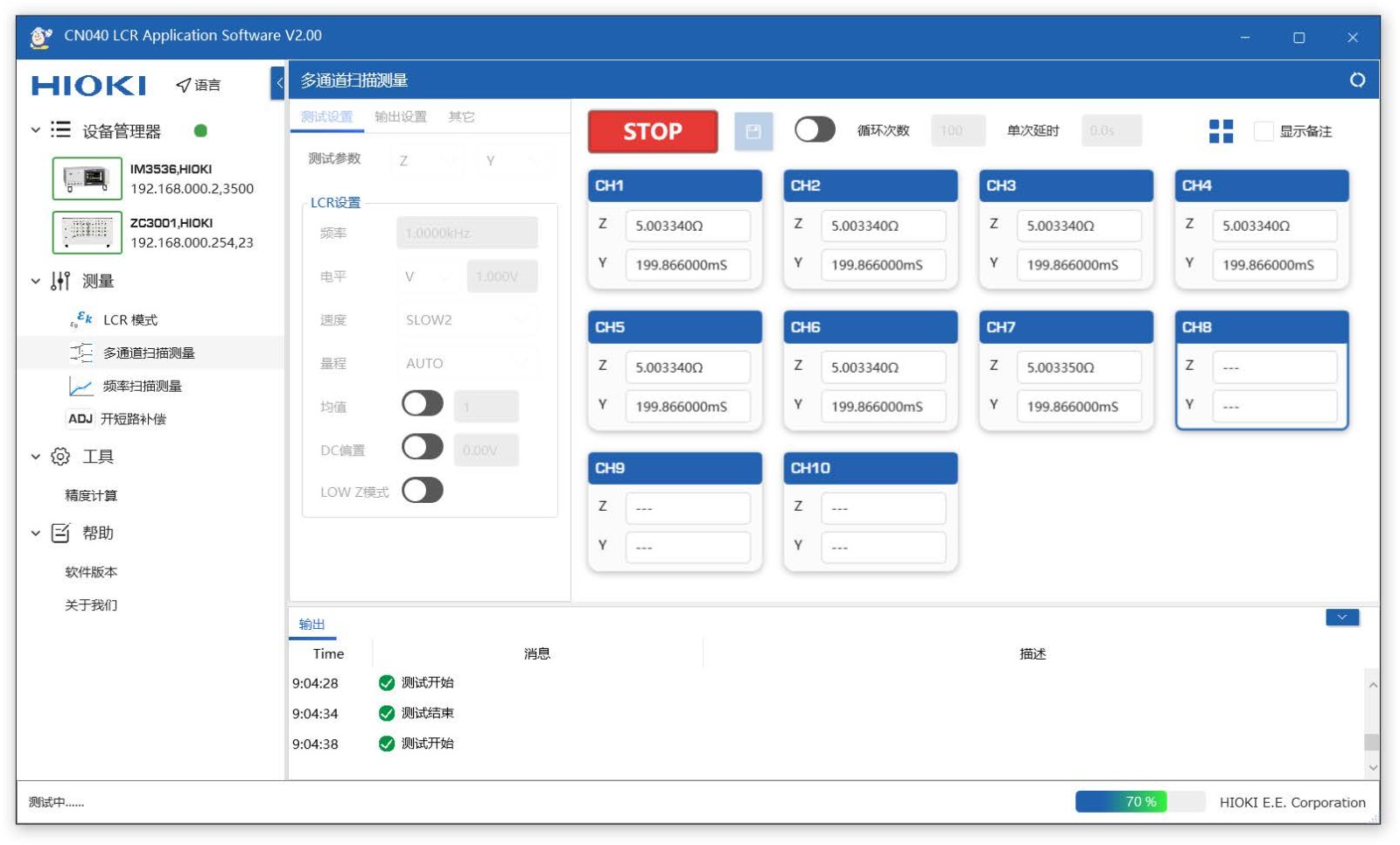

頻率掃描模式·在測量的同時實時顯示參數的數據圖表。
·可設置LCR的全頻率段進行多通道的掃頻測試。
·除頻率外，也可對不同的AC電平、電流大小進行掃描測試。
-
比較器可按百分比/絕對值方式設置，在測試開始后實時顯示結果。
-
備注功能為客戶在測試多個樣品時，往往尋找通道號與被測物對應關系比較復雜，提供了Note功能，可添加png格式的照片以及文字描述，便于客戶快速辨認測試結果對應的測試點位（鼠標置于測試通道面板上自動顯示）。
一般規格
| 適配LCR | HIOKI IM3536/IM3570 |
|---|---|
適配繼電器 | ZC3001：10通道，帶寬10MHz |
| 測量參數 | Z， θ，Cp，Cs，Ls， Lp，Rs， Rp，Y，X， G， B， D |
| 通信方式 | LAN通訊 |
| 系統OS | Windows 10 |
設備使用條件參考設備各自說明書
軟件功能
| 功能名稱 | 說明 |
|---|---|
| Panel設置 | 可對各個通道進行分別設置 |
| 保存 | 可選擇保存路徑，保存格式包含數據文件xls |
| 開短路補償 | 可對每個通道的線路進行補償并保存，在測試時調用補償算法 |
| 備注功能 | 可對每個通道添加備注 |
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
