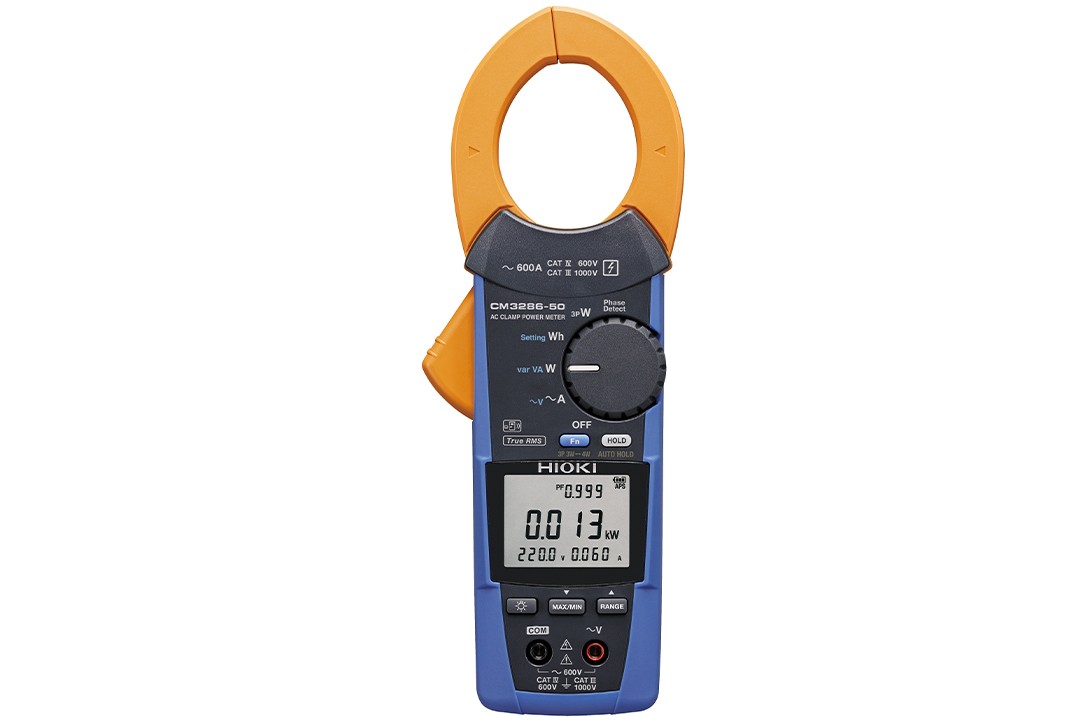

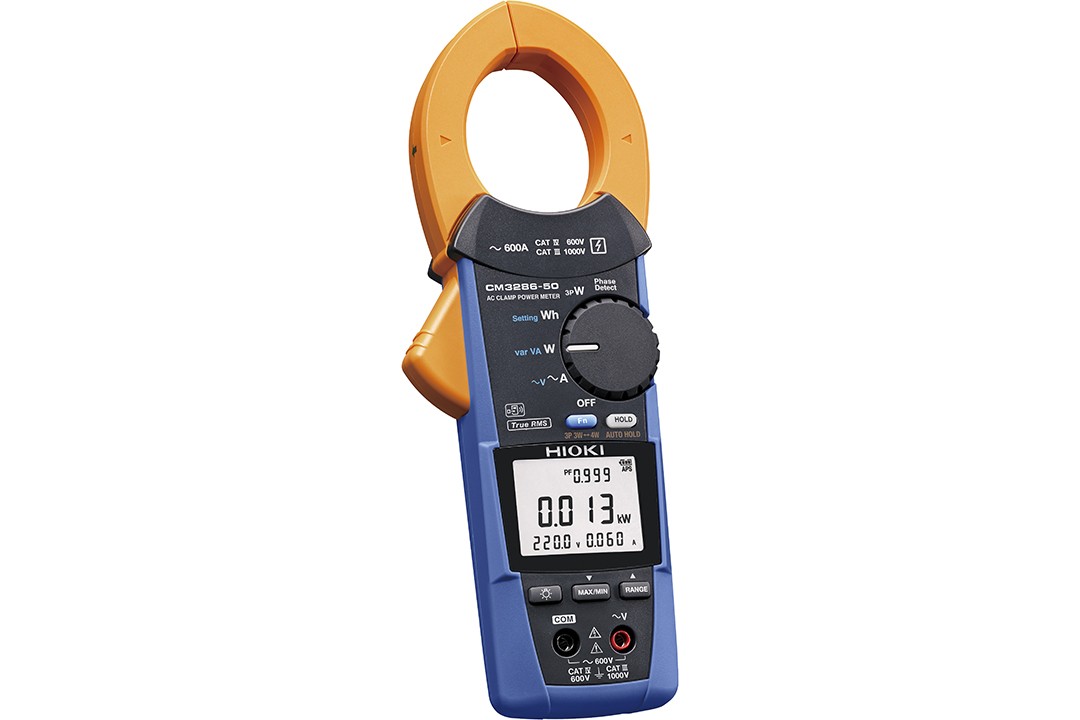

AC鉗形功率計CM3286-50

快速檢查電流、電壓、功率和功率因數

概要
規格
選件
相關下載
常見問題

?同時顯示4個參數
?可測功率5W、電流60mA的功率計；可以60mA的低電流從5W最高測量到360kW功率
?除了電流、電壓、功率之外，還可以測量簡單的累積電能和相序
?支持快速測量的操作系統
?通過保持數據即可將測量值傳輸至智能手機中，并快速記錄數據
?GENNECT Cross可以進行第1次~第30次的高次諧波分析（安裝無線適配器Z3210時）

產品特點名稱

CAT IV 600，CATIII 1000V

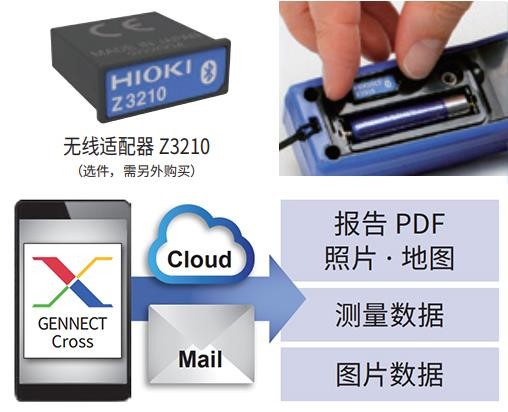

支持無線。無線通訊功能更方便！

支持無線適配器Z3210（選件）。
傳輸測量值至智能手機或平板設備中，能使用現場照片和圖紙快速創建報告。
提高工作效率！通過數字管理（Excel?直接輸入功能）減少測量工作量

能將測量數據直接傳輸至使用Excel?制作的表格中，有助于提高測量現場的工作效率。
※通過無線適配器Z3210使用Bluetooth?通訊。
傳輸至專用免費軟件 GENNECT Cross

GENNECT Cross是日置測量儀器專用的免費應用程序，可進行測量結果的確認、管理、及其報告的制作。也可在終端將測試結果傳輸?shù)綔y量現場的照片或工程圖紙上、輸入手寫筆記等，在現場就能流暢得進行數據管理。
※通過無線適配器Z3210使用Bluetooth?通訊。
點擊此處了解 GENNECT Cross 的詳細信息
智能手機APP GENNECT Cross支持的測量儀器

GENNECT Cross是一款適用于iOS和Android的免費應用程序。測量儀器可通過藍牙通訊連接智能手機和平板電腦，并擁有豐富的有助于現場測量的新功能。特設網站提供有關GENNECT Cross的更多信息，包括功能，應用案例和技術信息。
測量范圍廣的手持式鉗形功率計

測量范圍廣，適用于工廠到家用場合。

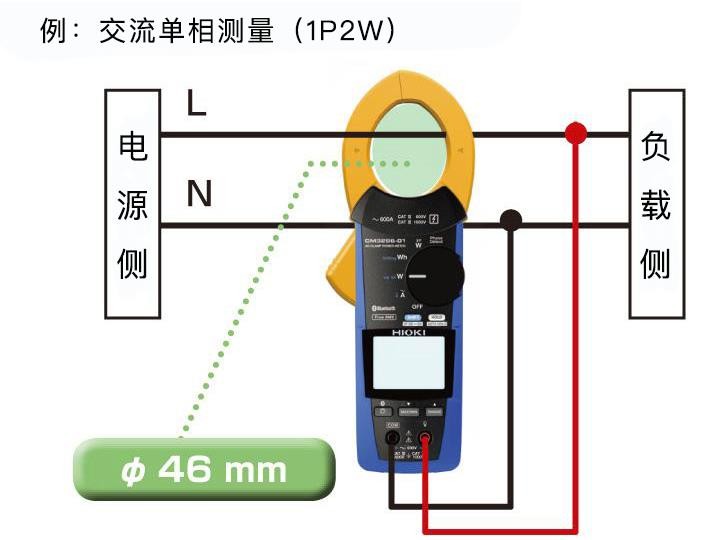

可以準確測量最小60mA的低電流的話從5W到最大600A下360kW的功率（單相功率時）測量線路
策略單相到平衡三相（推算值）的功率
（單相2線、單相3線、平衡三相3線、平衡三相4線）
*三相是指通過運算出來的推算功率值

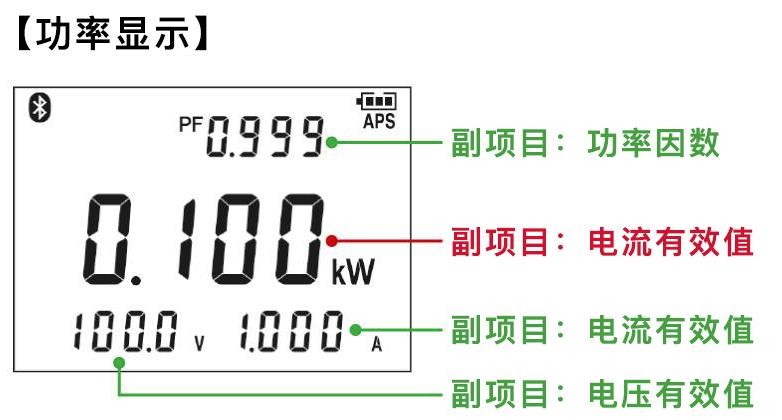

清晰的畫面

相關項目和接線場所一起顯示（主項目×1，副項目×3）
簡單接線指南功能

進行三相的接線時，會在畫面的上下顯示接線場所的簡單指南。

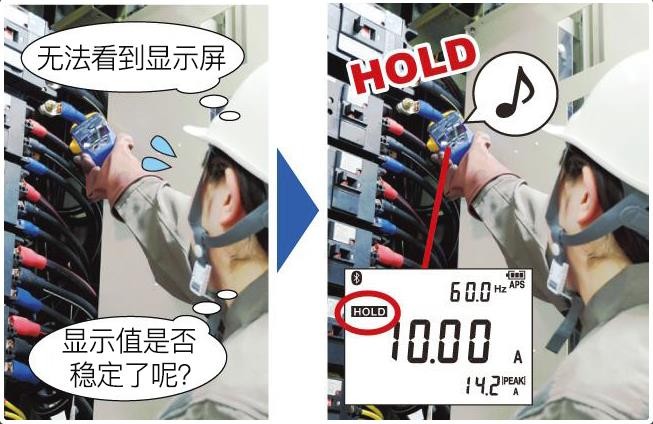

自動保持功能

測量值穩定后出現蜂鳴音，并自動保持顯示值。
在較難看到顯示屏，或較難按到保持按鈕時非常有用。

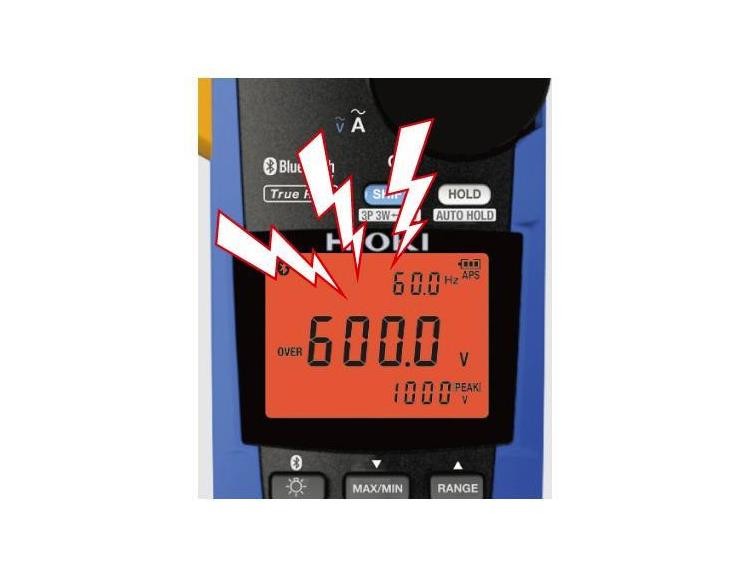

聲音和光的雙重警報功能

檢測電流或電壓過輸入時，以紅色背光燈和蜂鳴音發出警報，從而防止事故發生。

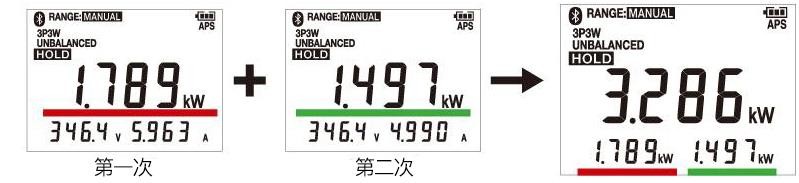

不平衡測量也簡單完成

進行2次單相功率測量的話，會自動相加，能夠測量三相3線的不平衡功率。（進行3次測量時可以測量三相4線）

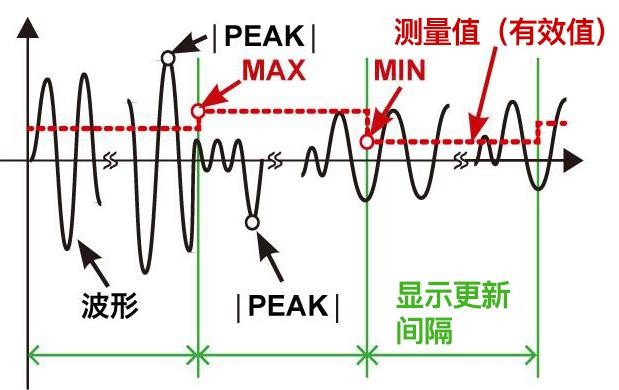

用于簡單測量電源的變化

因為能夠顯示最大值（MAX）、最小值（MIN）、平均值（AVG），所以有助于掌握變化情況。也能測量波峰值（PEAK）的最大值，因此能夠確認波峰值電平的變化。

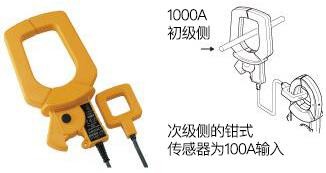

適用于大口徑、大電流測量

和選件中的鉗式轉換器9290-10組合，可以測量φ55 mm、80×20 mm的匯流排。可以測量AC1000A（5分鐘最大1500A）的大電流。

基本參數（精度保證時間1年，調整后精度保證時間1年）

※1）從電流、電壓的零交叉中求得的相位角
※2）諧波可以通過應用軟件（GENNECT Cross）顯示

測量線路	單相，三相（平衡，無波形畸變）
測量項目	電壓、電流、電壓/電流波形峰值、有功/視在/無功功率，功率因數，相位角※1，頻率，簡單單相電能【安裝Z3210時※2】電壓/電流諧波
電壓量程	[測量范圍]80.0 V～600.0 V，單量程，基本精度45-66 Hz:±0.7%rdg。 ±3 dgt.，（頻率特性:45-1 kHz，真有效值）
電流量程	[測量范圍]0.060-600.0 A，3檔量程，基本精度45-66 Hz:±1.3%rdg。 ±3dgt.，（頻率特性:45-1 kHz，真有效值）
功率量程	[単相] 0.005 kW?360.0 kW 基本精度: ±2.0% rdg. ±7 dgt. (50/60 Hz 功率因數=1) [平衡三相3線] 0.020 kW?623.5 kW 基本精度: ±3.0% rdg. ±10 dgt. (50/60 Hz功率因數=1) [平衡三相4線] 0.040 kW?1080 kW 基本精度: ±2.0% rdg. ±3 dgt. (50/60 Hz功率因數=1)
諧波	【安裝Z3210安裝時※2】電壓、電流的30次諧波電平/含有率/總諧波畸變率
其他功能	[相位角※1]超前 -180.0°～延遲 179.9° [功率因數] -1.000 ～ 1.000 [諧波] 45.0Hz～999.9Hz 峰值，檢相，最大/最小/平均值顯示，自動保持，電表比較，不平衡三相功率推算顯示等
防塵防水性	IP20 (完全干燥狀態下的電壓測量，鉗口閉合時) IP54 (存放時)
電源	7號堿性電池 (LR03) ×2 連續使用時間:約25小時（未安裝Z3210），約18小時（安裝Z3210并進行無線通訊）其他條件:AC 100 A測量，背光燈關閉，23°C參考值
可測導體直徑	φ46 mm，鉗口尺寸:92 W × 18 D mm
體積及重量	65W × 241H × 35D mm, 450 g
附件	連接線L9257×1，７號堿性電池（LR03）×2，便攜包C0203×1，使用說明書×2，使用注意事項×1

可使用無線的國家（CM3286-01）更新：2021/10/8

無線認證	奧地利、孟加拉國、比利時、巴西、保加利亞、加拿大、智利、中國、哥倫比亞、克羅地亞、塞浦路斯、捷克共和國、丹麥、愛沙尼亞、芬蘭、法國、格魯吉亞、德國、希臘、香港、匈牙利、冰島、印度、印度尼西亞、愛爾蘭、以色列、意大利、日本、肯尼亞、韓國、拉脫維亞、列支敦士登、立陶宛、盧森堡、澳門、馬耳他、緬甸、荷蘭、挪威、秘魯、菲律賓、波蘭、葡萄牙、羅馬尼亞、塞爾維亞、新加坡、斯洛伐克、斯洛文尼亞、西班牙、瑞典、瑞士、泰國、土耳其、英國、美國、越南

攜帶包

C0230是標配附件
