變頻器的輸入輸出特性評估

要點

? 近年來節能呼聲益高，變頻器的效率評估變得重要起來。
? 通過使用同步連接線連接 2 臺功率計，可以銅鼓時鐘和控制信號，即使長時間記錄，保存時間也不會改變。
? PW3337 是具備 3ch 輸入的功率計，可以用于 3 相 3 線和 4 相 4 線連接。
? PW3336/PW3337 通訊軟件可從日置的官網免費下載。

安裝方法

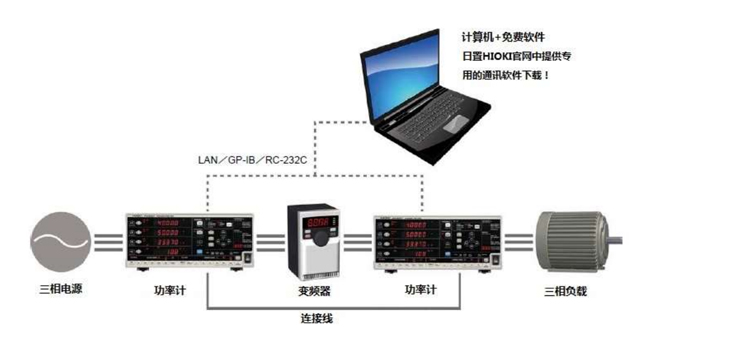

? 使用同步電纜 9165 連接 2 臺 PW3337 功率高級，通過 PW3336/PW3337 通訊軟件※能夠在 PC 上確認變頻器的效率。
※PW3336/PW3337 通訊軟件
可從日置的官網免費下載。
http://www.shshunqi.com/html/soft/pw3336/pw3336com_c.html
? 使用 PC 軟件時，需要連接 PW3337 的 LAN/GP-IB/RS-232C 接口中的一個
? 電流測量直接輸入最大到 65A，通過電流傳感器最大可測量 5000A。
? 變頻器的輸入/輸出特性評估時 ，也可以使用功率分析儀 PW3390 或功率分析儀 PW6001。
※詳情請咨詢對應的中國分支機構。

測試方法：
按照汽車國六混動排放標準：GB18352-2016 進行測試。
① 充電設備?車載充電機端：因?yàn)槌潆姌峨娏鬏^大，破線比較危險，所以只測試 AH± 累積。
② 電池母線，輔助電池端：要求整車企業引線進行 WH±累積測試。
③ 系統集成：搭配轉轂臺架進行四個速度擋位的能量回收測試。

使用儀器

功率計 PW3336（2ch 型）
功率計 PW3337（3ch 型）
連接線 9165
功率分析儀 PW3390-01（僅主機、4ch）
功率分析儀 PW6001-06（僅主機、6ch）

※ 記載的內容是根據 2017 年 6 月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
