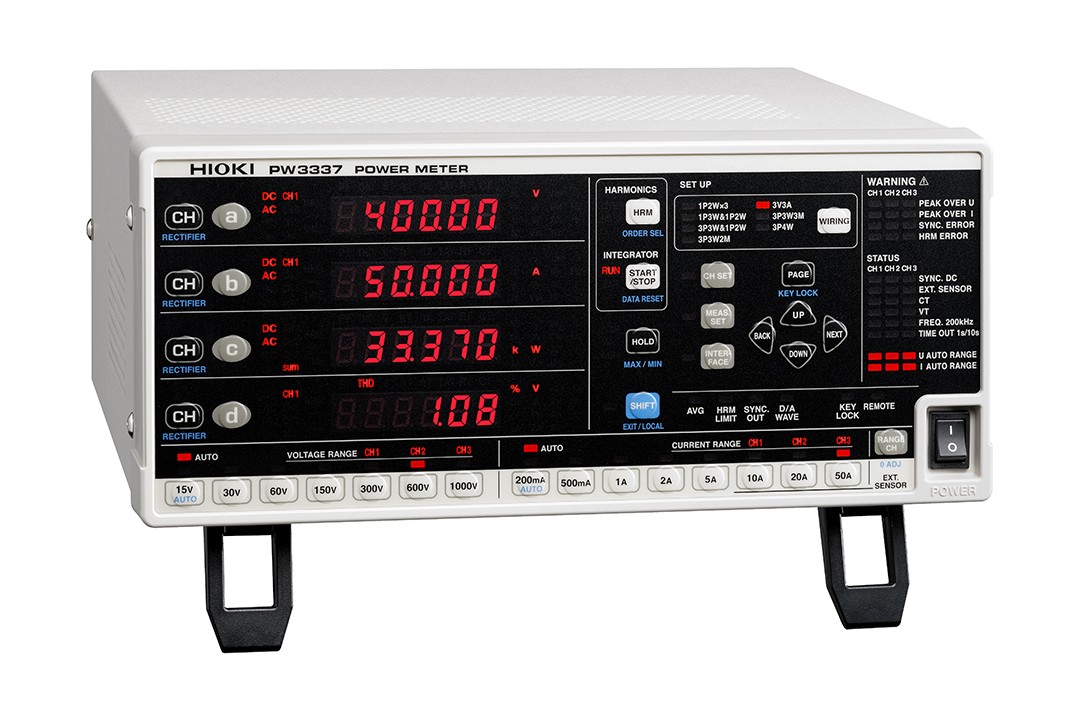

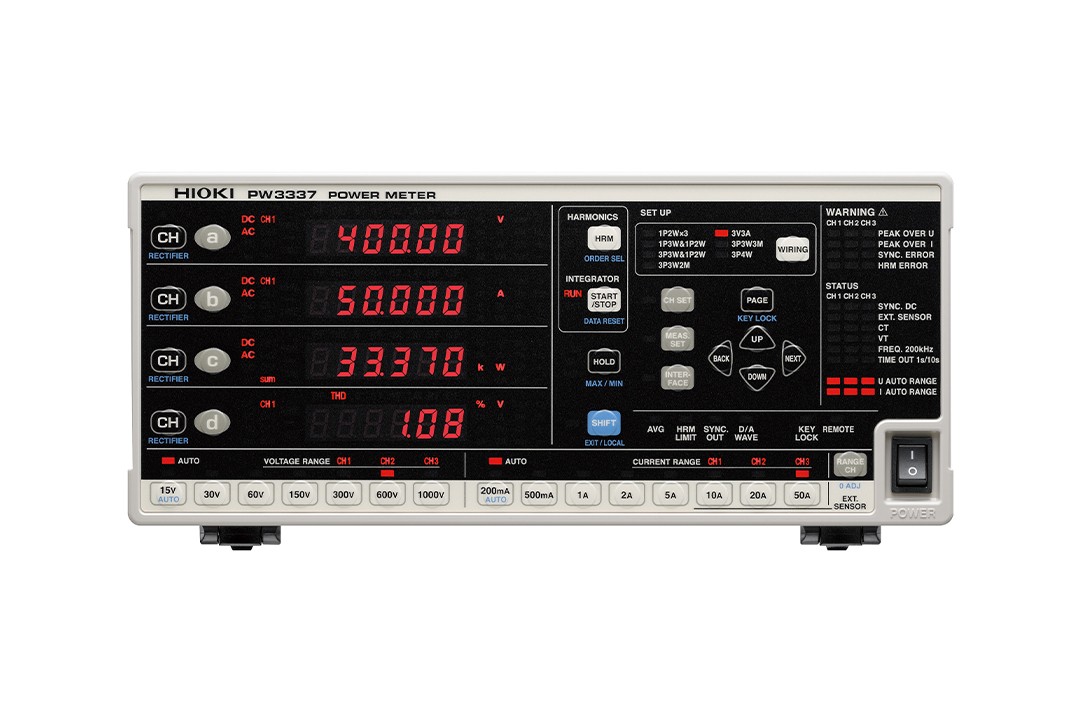

功率計PW3337

返回上一頁

直接輸入的方式準確測量最大AC/DC 1000V/65A的儀器，可2臺功率計同步共6ch

3ch輸入，DC，或1P2W~3P3W或3P4W 最大輸入1000V，65A DC，或0.1Hz~100kHz 基本精度±0.1% 直接輸入，LAN/RS-232C -01：GP-IB -02：D/A輸出 -03：GP-IB&D/A輸出

詢價預約

概要
規格
選件
相關下載
主機升級
常見問題

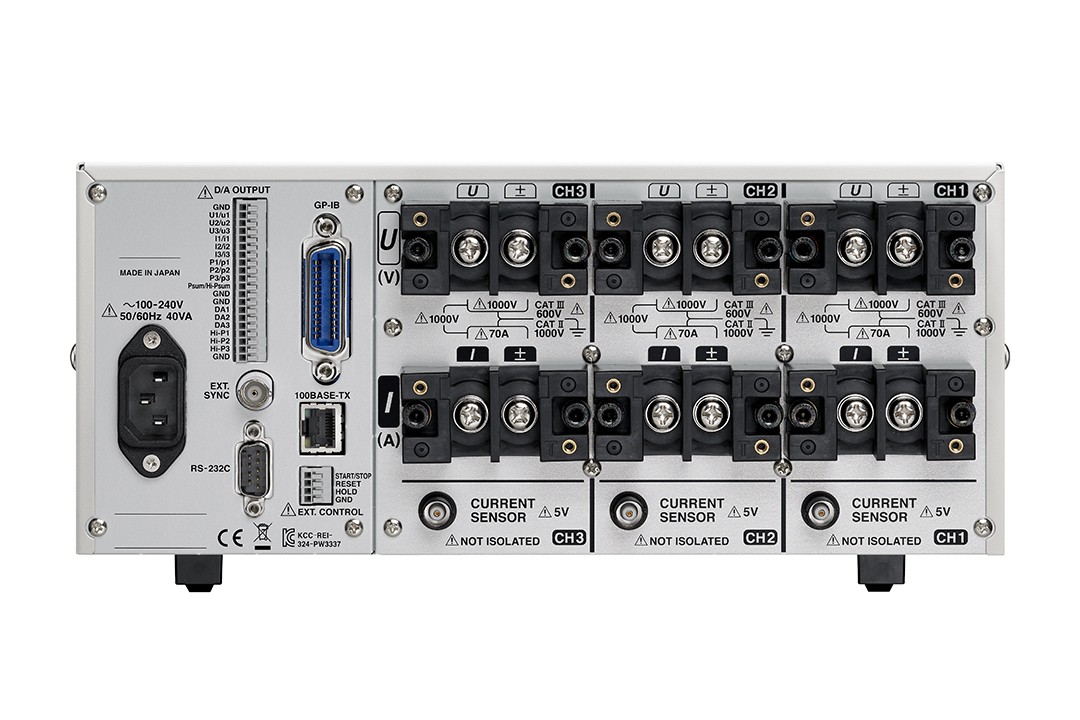

● 支持3ch輸入，DC、可測單相2線~三相4線
● 使用2臺同步+免費PC應用軟件則可以作為6ch的功率計來使用（僅限PW3337s）
● 用于馬達、變頻器、功率調節器、電源等的開發和生產
● 高基本精度：±0.15%
● 寬頻帶：DC，0.1Hz~100kHz
● 直接輸入方式下最大可測65A的大電流
● 標配諧波測量：符合IEC61000-4-7
● 變壓器/馬達的無負載試驗中，即便是低功率因數也能實現高精度測量
● 支持最大AC 5000A輸入，帶外部電流傳感器輸入端口
● 最多可同時控制8臺儀器

產品介紹視頻

基本精度

測量線路	單相2線、單相3線、三相3線、三相4線(每個接線均可設置電壓/電流量程)
測量項目	電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率、效率、電流累積、有功功率累積、累積時間、電壓波形峰值、電流波形峰值、電壓波峰因數、電流波峰因數、時間平均電流、時間平均有效功率、電壓紋波率、電流紋波率
諧波相關項目	同步頻率范圍：10Hz～640Hz，分析次數：最多50次諧波電壓有效值，諧波電流有效值，諧波有功功率，總諧波電壓畸變率，總諧波電流畸變率，基波電壓，基波電流，基波有功功率，基波視在功率，基波無功功率，基波功率因數(位移功率因數)，基波電壓電流相位差，通道間電壓基波相位差，通道間電流基波相位差，諧波電壓含有率，諧波電流含有率，諧波有功功率含有率 (僅限通過專用軟件獲取數據：諧波電壓相位角，諧波電流相位角、諧波電壓電流相位差)
測量量程*1	[電壓] AC/DC 0.15V～1000V [電流] AC/DC 2 mA～65A AC/DC電流傳感器使用：AC/DC 4 A～2000 A (CT6877A、代表精度 ±0.348%) AC電流傳感器使用：AC 10 A～5000 A (CT9667-01、代表精度 ±2.6%) *1：使用電流傳感器時，最小最大電流值和精度根據其規格而定
累積測量 (累積：10000小時以下)	[電流] 6位顯示 (0.00000 mAh～，極性分類和綜合值) [有功功率] 6位顯示 (0.00000 mWh～, 極性分類和綜合值)
輸入電阻 (50/60 Hz)	電壓：2 MΩ，電流：1 mΩ以下 (直接輸入)
基本精度 (有功功率)	±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz ~ 66 Hz, 輸入< 50% f.s.時) ±0.15% rdg. (45 Hz ~ 66 Hz, 50% f.s. ≤ 輸入時)
顯示更新率	約5次/s～20s (根據平均次數的設置而變化)
頻率特性	DC，0.1Hz～100kHz
D/A輸出僅限-02/-03	16ch (從下面選擇輸出項目)，電平輸出DC ±2 V，波形輸出1 V f.s. 電平輸出/波形輸出(電壓/電流/有功功率)，電平輸出(視在功率/無功功率/功率因數等)，高速有功功率電平輸出
功能	[整流方式切換] AC+DC, AC+DC Umn, AC, DC, FND 自動量程，平均值，VT·CT設置，同步控制，MAX/MIN等
接口	標配RS-232C/LAN，支持GP-IB(僅限-01、-03)
電源	AC 100 V～240 V, 50/60 Hz, 40 VA
體積及重量	305W × 132H × 256D mm, 5.6 kg
附件	使用說明書×1，測量指南×1，電源線×1

電流輸入（TYPE1）

可直接連接電流傳感器輸入端口（用于單相×1, 用于三相×2個）

鉗式傳感器 9660
用于3196電力質量分析儀和3169-20/21鉗式功率計的鉗式傳感器。
查看詳情>>
鉗式傳感器 9661
電流傳感器，AC500A
查看詳情>>
柔性電流鉗 CT9667系列
在狹窄地方也能輕松設置
查看詳情>>
鉗式傳感器 9669
電流傳感器，AC1000A
查看詳情>>

200A（高精度）

※使用高精度電流傳感器(不帶-05的型號)時，需要用CT9900、CT9555和L9217 將PL23 (10pin )端子轉換為ME15W (12pin )端子 ※傳感器需要單相用×1個，三相用×2或×3個，電源和連接線也需要與傳感器有相同數量

AC/DC電流傳感器CT6876
頻帶DC~1.5MHz，額定電流AC/DC 1000A
查看詳情>>
AC/DC電流傳感器CT6875
追求高精度測量,頻帶DC~2MHz，額定電流AC/DC 500A
查看詳情>>
通用鉗式CT 9279
600Vrms 絕緣電線，額定電流 AC/DC 500A, DC~ 20kHz響應, 電線
查看詳情>>
傳感器單元 9555-10
用于電流傳感器的供電單元。
查看詳情>>
連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>

500A（高精度）

AC/DC電流探頭CT6845A
頻率特性DC?200 kHz；額定電流AC/DC?500 A，φ 50 mm
查看詳情>>
AC/DC電流探頭CT6844A
頻率特性DC?500 kHz；額定電流AC/DC 500 A，φ 20 mm
查看詳情>>
AC/DC電流傳感器CT6875A
頻帶DC~2MHz，額定電流AC/DC 500A，φ 36 mm
查看詳情>>
AC/DC電流傳感器CT6875
追求高精度測量,頻帶DC~2MHz，額定電流AC/DC 500A
查看詳情>>
AC/DC電流探頭 CT6845-05
寬頻帶、高精度測量，分割電流傳感器500A
查看詳情>>

1000A（高精度）

AC/DC電流探頭CT6846A
頻率特性DC～100 kHz；額定電流AC/DC 1000 A，φ 50 mm
查看詳情>>
AC/DC電流傳感器CT6876A
頻帶DC~1.5MHz，額定電流AC/DC 1000A，φ 36 mm
查看詳情>>

2000A（高精度）

AC/DC電流傳感器CT6877A
頻帶DC~1MHz，額定電流AC/DC 2000A，φ 80 mm
查看詳情>>

PL23（10pin）-ME15W（12pin）轉換

※使用型號中不帶-05的PL23端子型時，使用CT9900轉換為ME15W端子

轉換線CT9900
電流傳感器連接頭10pin-12pin轉換
查看詳情>>

傳感器用電源

傳感器單元CT9555
單獨使用電流傳感器時的供電;1ch，帶波形輸出
查看詳情>>
連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>

其他

9165用于同步控制

連接線 9165
適用于 9268/9269; BNC- BNC,1.5m長
查看詳情>>
插座連接線 9266-01
功率測量用治具
查看詳情>>

PC通訊

LAN電纜 9642
直連以太網線，附帶交叉型轉換器，5m 長
查看詳情>>
RS-232C 連接線 9637
9pin-9pin，1.8m長
查看詳情>>
GP-IB連接線9151-02
2m長
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1737

單品樣本

PW3337

功率計PW3337(6ch)

pdf

1.75 MB

2019-08-23

下載

1736

單品樣本

PW3336,PW3337

功率計PW3336、PW3337

pdf

5.78 MB

2021-09-01

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

PW3335
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001

功率計、電能質量分析儀、功率分析儀

GENNECT One

提供GENNECT One的下載網址

243 MB

PW3335
PW3336
PW3336-01
PW3336-02
PW3336-03
PW3337
PW3337-01
PW3337-02
PW3337-03
PW3390
PW6001

功率計

PW Communicator

該軟件可通過LAN、GP-IB或RS-232C查看測量數據、將數據保存為CSV格式，最多可通訊8臺PW3335/PW3336/PW3337/PW6001/PW3390功率計。

1.2 MB

PW3336
PW3336-01
PW3336-02
PW3336-03
PW3337
PW3337-01
PW3337-02
PW3337-03

功率計

PW3336/PW3337LabVIEW驅動

通過LabView控制和選擇PW3336/PW3337中的數據

5.69 MB

功率計PW3336，PW3337v1.23（2022年1月）

版本升級應由資格技術員來執行。
與PW3336，PW3337的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html" style="text-decoration: underline;color: #1e9bcf;">HIOKI代理店尋求協助。

1.	PW3336，PW3337軟件
	現在軟件最新版本如下。若您使用的版本號低于以下版本，推薦進行版本升級。
	?主機軟件: V1.23

2.	主機的版本確認方法

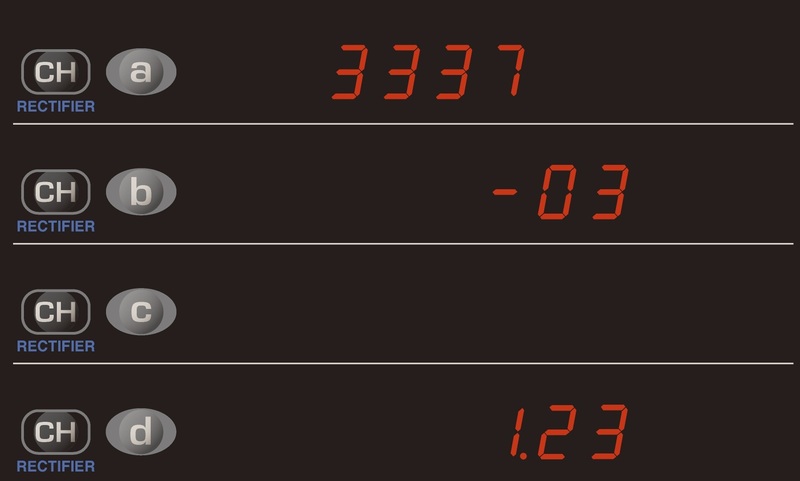

	PW3336，PW3337接通電源后，主機LED顯示屏中會和產品型號一起顯示出來。

版本升級應由資格技術員來執行。
如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html" style="text-decoration: underline;color: #1e9bcf;">HIOKI分支機構尋求協助。

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。

請確認上面內容后，進行下載。
版本升級的方法請下載「版本升級方法」后,按說明進行。「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。
