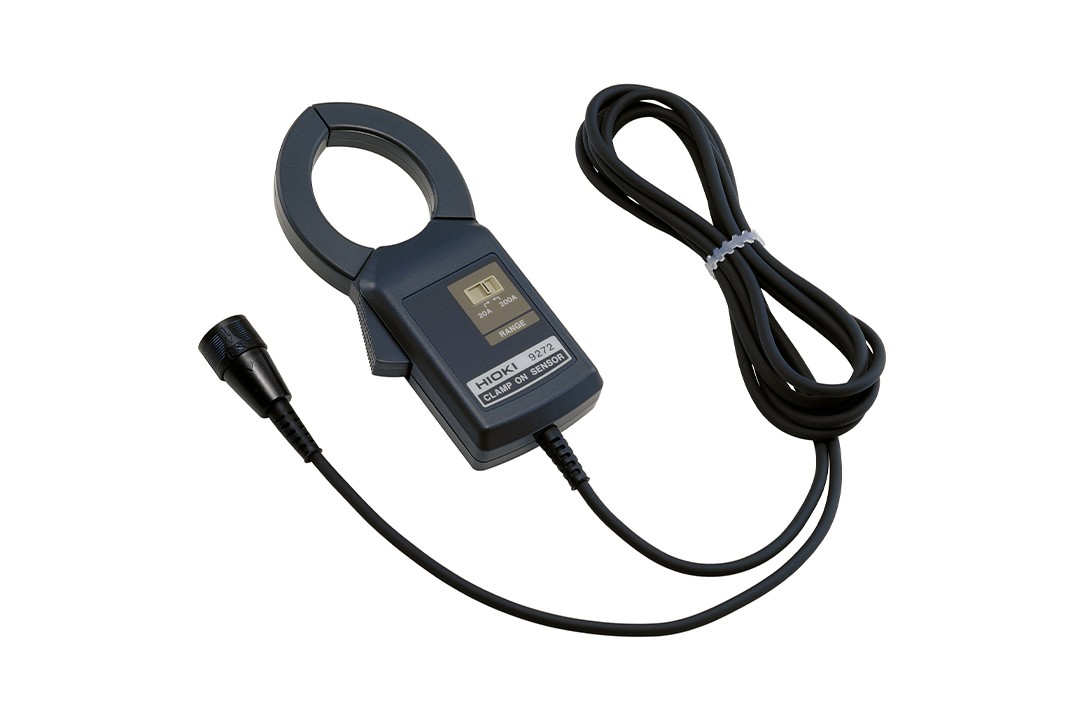

● 通過優秀的低頻特性和相位特性，適用于測量變頻器控制設備的電流、功率
● 1Hz~100kHz的寬頻帶，適用于諧波分析、FFT分析和觀測波形
基本參數
| 額定電流 | AC 20 A/200 A(切換選擇) |
|---|---|
| 最大輸入電流 | 20A量程：50Arms，200A量程：300Arms |
| 精度 | 振幅：±0.3 % rdg. ±0.01 % f.s.,相位： ±0.2 deg.(45~66Hz) |
| 頻率特性 | 1 Hz (±2 % rdg. ±0.1 % f.s.)～100 kHz (±30 % rdg. ±0.1 % f.s.) |
| 輸出電壓率(配備 9555-10) | 2V/20A或2V/200A ※本儀器的輸出是通過傳感器單元9555-10輸出的AC+DC電壓。請連接1MΩ等的高輸入阻抗電壓輸入機器。 |
| 對地間最大額定電壓 | AC 600 Vrms(測量等級III) |
| 鉗口直徑 | 直徑φ 46 mm |
| 供電電源 | ±112V ～±15V（通過傳感器單元9555-10供電，9555-10為AC100 ～240V） |
| 額定功率 | 5VA以下（200A測量時） |
| 體積及重量 | 78 mmW x 188 mmH x 35 mmD, 430 g , 線長: 3 m |
| 附件 | 攜帶盒 9355 (1)，使用說明書（1），標簽條（6） |
