隨著EV在國內的普及，無線充電方式目前也由實驗室走向了批量生產。就要對無線充電系統進行評價。國際上測試標準主要以SAE J2954、IEC61980為主，國標目前制定中。

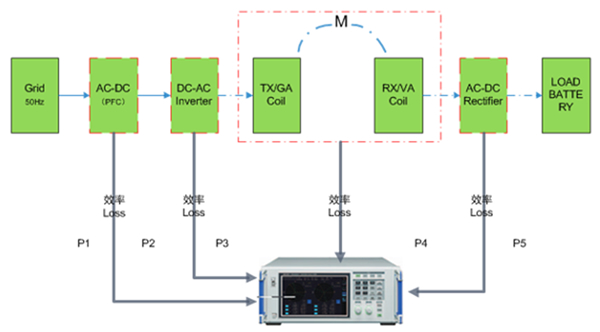

PW6001-04來測試無線充電過程中的輸入變頻效率、輸入線圈和輸出線圈效率、輸出線圈逆變效率、整體效率評估和調整

解決分段效率評價的難題，對于以往諧振電路端以及線圈端效率的準確測試提供了評價方法。
使工程師能夠?qū)φw效率的分段損耗進行評價。

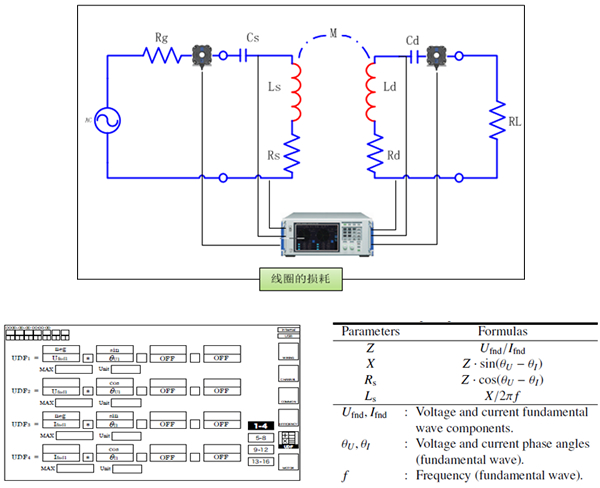

為客戶提供了動態阻抗的評價方法，可以測試后端網絡映射到前端網絡的阻抗。
實際工作狀態下的阻抗測試，納入了磁場，溫度等環境的影響。

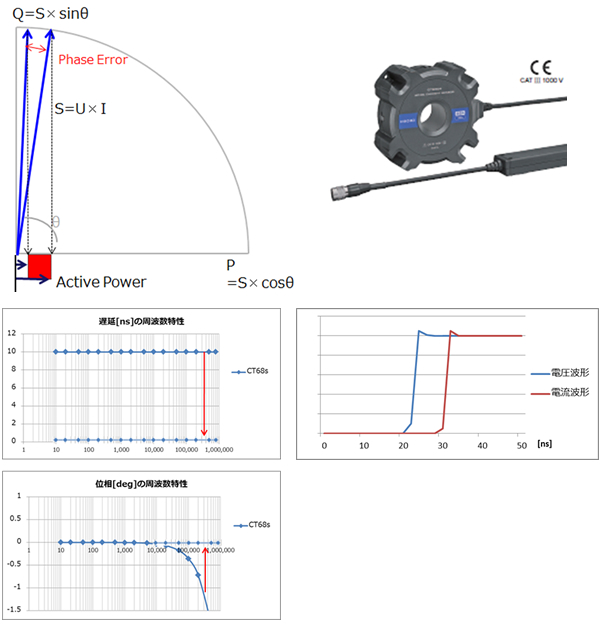

全頻段的相位補償功能，解決了大角度感性負載，因電流傳感器相位偏差造成的功率誤差。

功率分析儀PW6001-04
無線充電評價系統TS2400
切換盒Z5018
鉗形傳感器CT6862-05
鉗形傳感器CT6863-05
無線數據采集儀LR8431-30
阻抗分析儀IM3570

※ 記載的內容是根據2018年1月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
