在電動汽車開發過程的驗證階段會用到模擬系統（Hardware in the Loop Simulation，以下簡稱 HILS）。在沒有電池管理系統（BMS）監控電池包單個電芯的情況下，或是在通過模擬電動汽車的駕駛環境來檢驗每個電芯的充放電控制時，都會結合電池實體和模擬系統進行檢測。這種檢測要求將每個電芯的電壓和溫度測量數據高速并實時地傳輸至模擬系統。 本文以使用數據采集儀測量每個電芯的電壓和溫度并將獲取的數據與 HILS 相結合為例進行介紹。

為了精確掌握電池電芯充放電過程中電壓變化的微觀細節，必須在毫秒級別的極短時間段內完成數據采集工作。而當我們面臨要求極高實時性的控制仿真HILS系統時，則需要在系統中快速采集大量電芯的測量數據。因此，數據采集儀必須具備在多通道運作環境下的高精度采樣能力，以及低延遲的高速輸出功能。在測量高壓電池電芯時，我們還必須對電芯實施絕緣測試，以確保測試過程的安全性。

用于這些測量的數據采集儀需要具備以下三項性能要求：

?能實時輸出高速采樣測量的數據

?具備高絕緣性

?可支持電池測量的通道數量

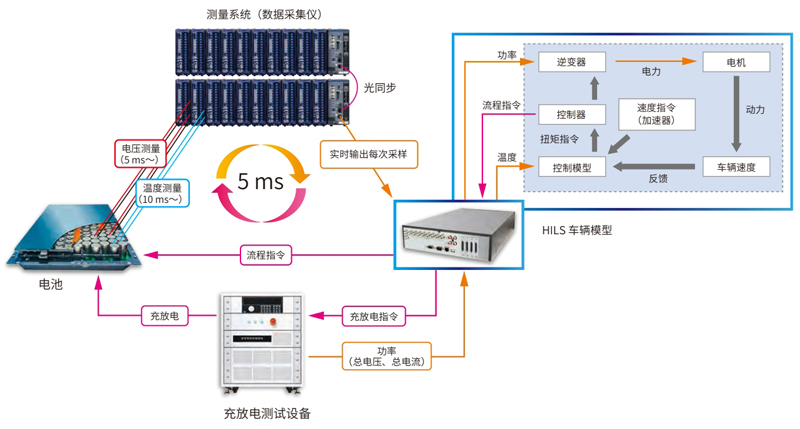

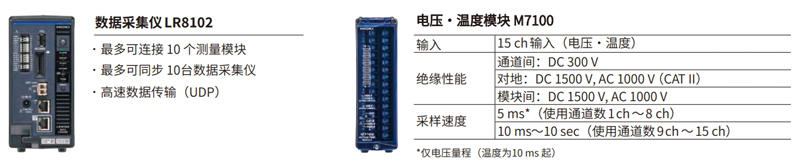

HIOKI 的數據采集儀 LR8102 是對實體電池進行充放電控制模擬的理想之選。它與電壓·溫度模塊 M7100 組合成一個測量系統, 可以測量電池每個電芯的電壓和溫度，并將測量數據高速輸出到實時模擬系統。 (采樣速度受測量參數和所用通道數量的限制）。

數據采集儀 LR8102 和電壓·溫度模塊 M7100 是與 HILS 搭配的理想選擇，原因有以下3個。

1. 能實時輸出高速采樣測量的數據：最高采樣速度 5 ms

對于數量龐大的電芯數據， LR8102 可以通過 UDP（User Datagram Protocol）實時輸出每次采樣。

一般數據采集儀的測量和數據輸出時序

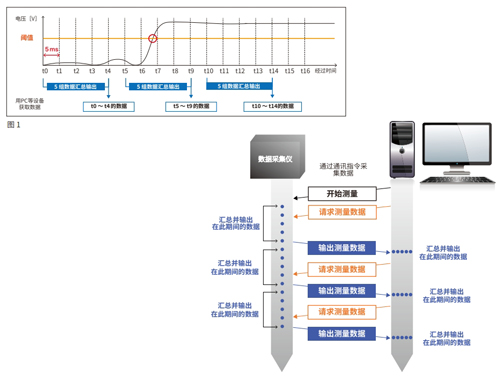

一般而言，數據采集儀所獲取的數據通過通訊指令上傳至上位系統。每個數據獲取的過程可能需要耗費數十或數百毫秒。上位系統接收數毫秒級采樣數據的時間，可能會與其實際測量時間產生較大偏差。圖1 展示了典型的數據采集儀在測量與數據輸出方面的時序。電壓值在t7前便已超出閾值，然而直到t9之前，卻無法獲取數據。為確保上位系統在不損失數據的前提下獲取至0.1ms的測量數據，必須在同一時間內獲取多個數據。然而，在實時獲取數據、反饋計算結果的HILS環境中，即便同時獲取多個數據，也只能采用其中最新生成的數據。

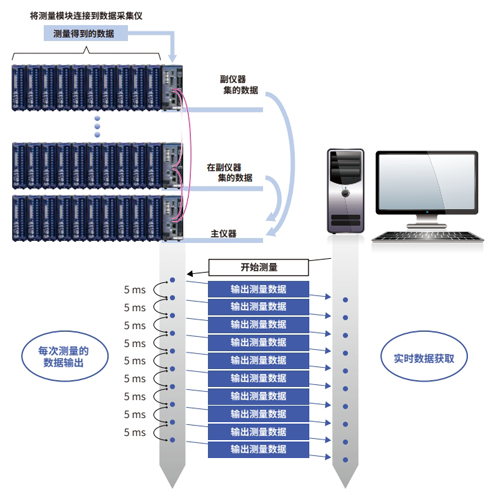

數據采集儀 LR8102 可通過 UDP 實時輸出每次采樣的測量數據。 通過新設計的高速差分通訊，每個模塊測量的數據都會被收集到所連接的數據采集儀主機中。 副儀器與主儀器之間的數據傳輸采用高速光纖通信。 所有測量數據會在 5 ms 內匯總到主儀器。 匯總的數據使用Real-time OS系統通過LAN輸出。如此，從測量源頭至輸出環節的硬件配置可以提供充足的帶寬以實施實時處理，進而達到對測量數據采集時間的低延遲要求，從而實現測量數據采集時間的低延遲。數據采集儀通過 UDP 向系統輸出高速實時數據，可將測量數據連接到 HILS控制路。

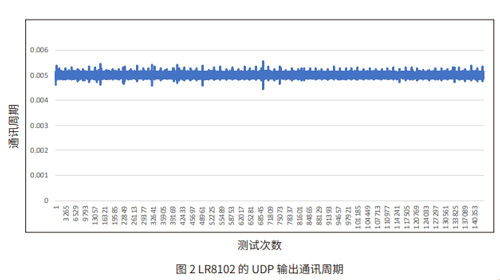

圖 2 顯示了對 LR8102 的 UDP 輸出通訊周期的演示測試結果：通過 UDP 每 5 ms輸出一次測量數據，并觀察延遲情況。發現即使經過超過 14萬次重復繪制，在 5 ms ± 600 μs的范圍內通訊周期也非常穩定。 因周期內穩定性高，即使在數據高速輸出到模擬系統的情況下，也能確保穩定地獲取測量數據。(圖中顯示的是通過交換 HUB 接收一個數據包的結果。）

2. 高絕緣性能：DC1500 V CAT II

高絕緣性能對于安全測量高壓電池包中的電芯電壓至關重要。 例如，測量總電壓為 800 V 的電池包的電芯電壓，要求模塊與模塊之間的絕緣性能達到 800 V，模塊與大地之間的絕緣性能達到 800 V。 根據 EN IEC 61010 安全標準，電壓?溫度模塊 M7100 的絕緣性能達到1500 V DC CAT II，可以對高壓系統進行安全測量。

3. 可支持高壓電池測量的通道數：800 ch（5 ms 采樣時）

要測量高壓電池包中電芯的電壓和溫度，需要進行多通道測量。 例如，如果電芯的電壓為 4 V，那么總電壓為 800 V 的電池包就有 200個電芯。 在電動汽車開發中，目前已在實驗層面上制造出了電壓超過 1000 V 的電池，預計未來將需要更多的通道。

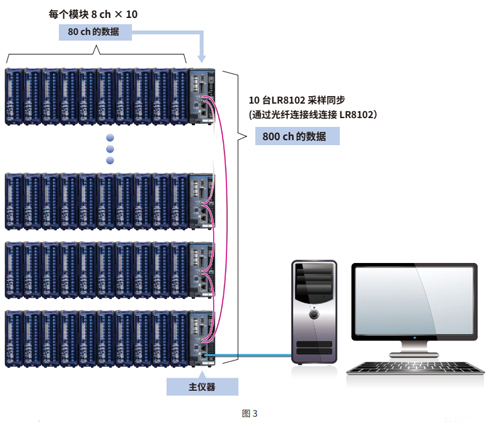

數據采集儀LR8102 的輸入通道數量可通過將主機與測量模塊相結合的方式進行自由擴展。 如圖 3 所示，10 臺 LR8102 各自與 10 個M7100 相連可通過光纖連接進行采樣同步，從而組成一個最多可測量 800 ch、采樣率為 5 ms 的系統， 所有數據在 5 ms 內匯總到主儀器。 匯總數據通過主儀器的數據輸出專用 LAN2 端口高速實時輸出。

注：當一個 M7100 使用的通道數小于等于 8 個且所有通道的量程均為電壓量程時，可使用 5 ms 采樣進行測量。溫度測量可從 10 ms 采樣開始。

以下介紹數據采集儀LR8102和電壓·溫度模塊M7100最大使用數量的系統示例：最多可同步連接 10 臺 LR8102；如果每臺 LR8102 連接 10個 M7100，則最多可構建一套連接 100 個 M7100 的測量系統。 M7100 所測量的參數可以自由組合。 在本示例中，100 個 M7100 中的 70個用于電壓測量，30 個用于溫度測量。

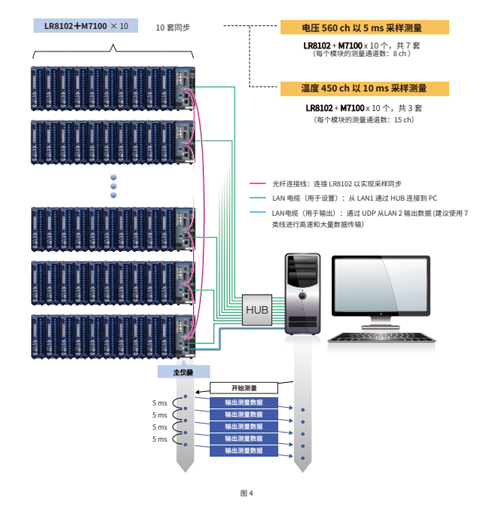

如圖 4 所示，10臺 LR8102 通過光纖連接，以實現同步采樣；每臺LR8102 連接10個 M7100 電壓·溫度模塊。 通過這個測量系統，可以同時測量電壓（560 ch，5 ms 采樣）和溫度（450 ch，10 ms 采樣）。 所有數據都會在 5 ms內匯總到主機上，并通過數據輸出專用 LAN2端口高速實時輸出。 通過這種方式，LR8102 和測量模塊可組成一套多通道測量系統，與 HILS 配合使用，可用于1500 V 電池系統進行充放電測試。

注：當 1個 M7100 使用的通道數小于等于 8 個且所有通道的量程均為電壓量程時，可使用 5 ms 采樣進行測量。溫度測量可從 10 ms 采樣開始。

數據采集儀的采樣和數據輸出速度對于將數據采集儀集成到 HILS 等要求實時性的控制模擬系統中非常重要。并且，在測量高壓電池包的情況下，要求儀器具備多通道以及可靠的絕緣性能。HIOKI 的 LR8102 數據采集儀與 M7100 測量模塊相結合，可實現安全、準確的數據采集，采樣率高達 5 ms，并可進行實時高速數據輸出。 支持與 HILS 的適配集成，有助于電動汽車的開發。 本產品附帶的 DVD 光盤包含一個用于接收系統的示例程序。 運行該示例程序可通過 UDP 接收 LR8102 的測量值，將其轉換為各種輸出格式的物理量并保存到文件中，這樣您就可以立即試用 UDP 的操作了。

如需了解本文介紹產品的更多信息，請訪問產品頁面?；蛑码娢宜?，預約產品演示或咨詢相關應用。
