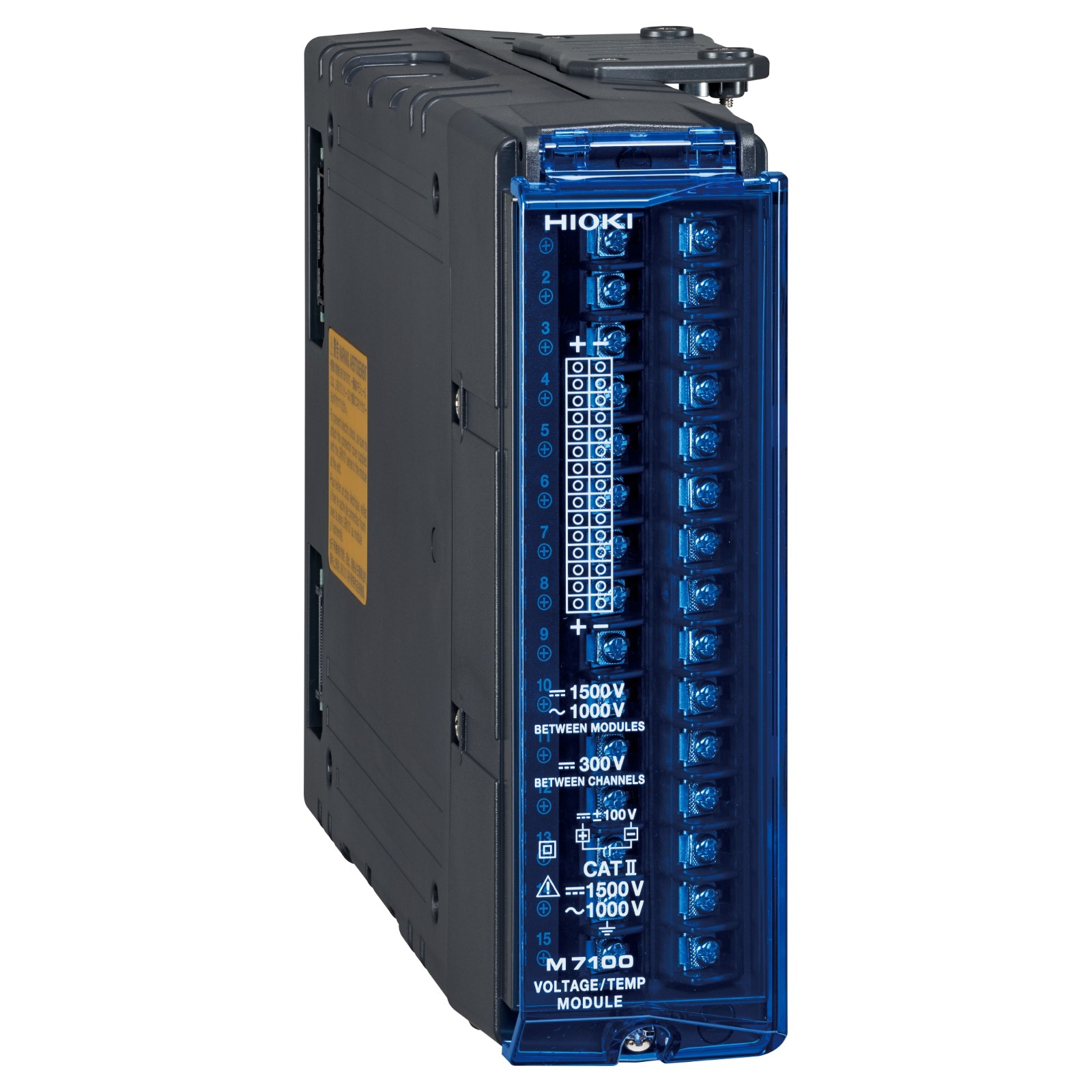

電壓·溫度模塊M7100

高絕緣、高速采樣測量模塊。安全地進行高壓電池的充放電試驗。

概要
規格
選件
相關下載
解決方案

● 適用于600 V~1500 V的電池包
● 15ch、電壓、溫度(熱電偶)
● 高精度測量電芯電壓
● 高速獲取數據，最快每5 ms輸出所有單元的數據，支持HILS (使用LR8102的UDP輸出時)

【擴展性】增加模塊數量，應對將來配備更多電芯的高壓電池系統評估

該模塊可以15ch、10ms 采樣來測量電壓和溫度。
如果將使用的通道數限制為8ch，則可以使用5ms高速采樣進行測量。

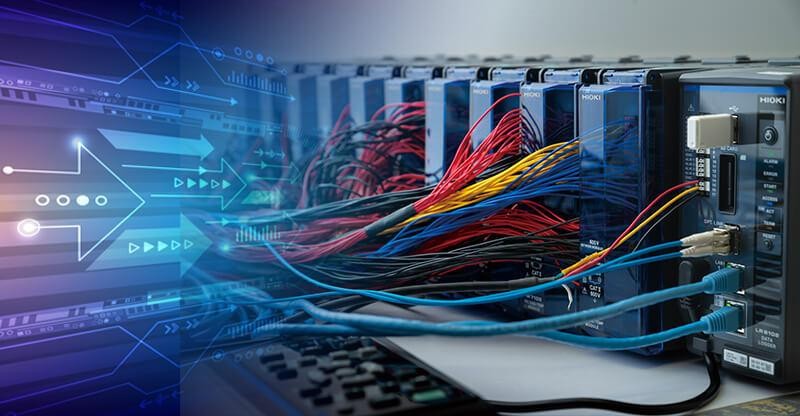

每臺數據采集儀最多可連接10個測量模塊，擴展到150ch。

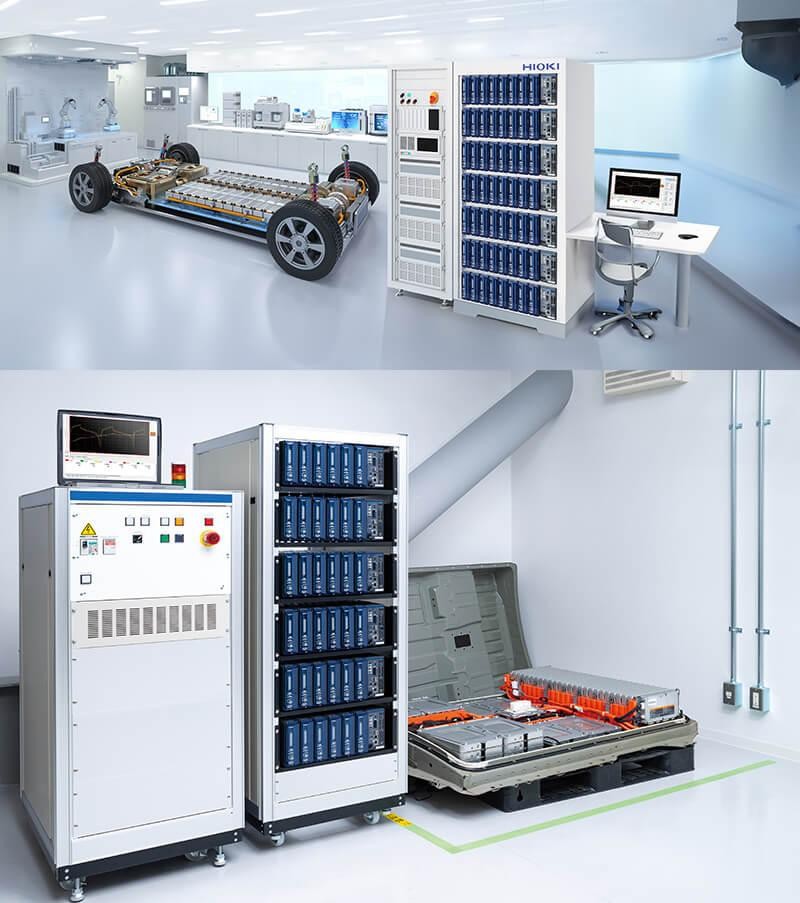

符合EIA標準的19英寸機架，1層可容納1臺主機+6個測量模塊，可構建90ch。

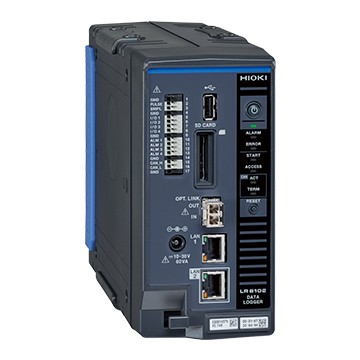

此外，高性能機型LR8102通過可選的光纜連接主機，可同步10臺主機的采樣，最多擴展至1500ch的測量通道。

由于具備可擴展性，所以可應對將來配備更多電池電芯的高壓系統的評估需求。
【絕緣性】安全測試1500V電池包的電芯電壓

對地電壓：DC 1500 V (CAT II) 絕緣
符合 EN IEC 61010 安全標準

雖然每個電池電芯本身的電壓低至約4V，但為了安全測量目前使用的800V電池包中每個電芯的電壓，需要最大額定對地電壓為DC 800 V 或更高的測量儀器。
M7100 的最大額定對地電壓為 1500 V，使其能夠輕松、安全地測試 800 V 的電池。
它還可以測量超過800V的電池包和超過1000V的ESS等儲能系統中每個電芯的電壓和溫度。
【高速性】最快可以每 5 ms 的速度一次性輸出所有電芯數據并支持 HILS：使用 LR8102 時

使用 UDP 通信（*1）可以將數據持續高速傳輸?shù)街鳈C系統。
它以最快 5 ms 的速度(*2) 執行高速采樣并輸出即時數據。

*1: UDP通信是可以與數據采集儀LR8102一起使用的功能。
*2: 可以在測量通道為 1ch 至 8ch 時設置5 ms 采樣。（僅電壓）

數據采集儀可以最快5 ms的間隔持續獲取測量的電芯電壓數據，因此該數據可用于HILS等實時模擬。

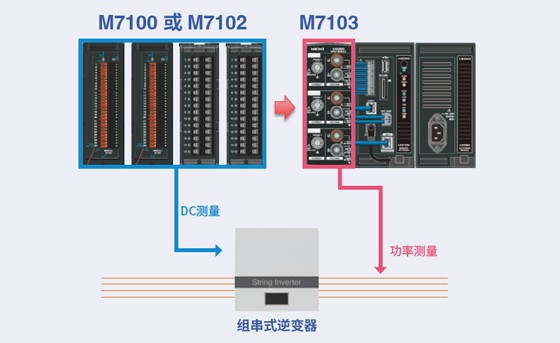

此外，還可以通過觀測使用功率測量模塊M7103測量出來的總電壓和單節電芯電壓的適配度，來全面分析充放電的特性。
【測量性能】可準確測量電池電芯電壓

因為測量模塊的信號輸入電阻設計成至少 100 MΩ，所以能盡可能最大限度地減少數據采集儀的泄漏電流。
此外，還配備了鋰電池的6V量程和燃料電池的2V量程，可以18bit的A/D分辨率高精度測量電芯電壓。

基本參數（精度保證時間1年）

適配機型	數據采集儀LR8101：標準機型數據采集儀LR8102：高性能機型
使用溫濕度范圍	-10℃～55℃, 80% RH 以下 (無結露)
耐電壓	AC 7.4 kV 1分鐘(靈敏度電流1 mA ) 各輸入通道(+，-)LR8101或LR8102主機之間、各模塊之間AC 350 V 1分鐘(靈敏度電流1 mA )各輸入通道之間(+，-)
輸入通道數	15 CH
輸入端子	M3螺絲端子板(每1ch 2個端子)，帶有端子板保護罩
測量對象	電壓熱電偶(K, J, E, T, N, R, S, B, C)
輸入方式	基于半導體繼電器的掃描方式、浮空不平衡輸入全通道絕緣
A/D分辨率	18 bit
最大輸入電壓	DC ±100 V
通道間最大電壓	DC 300 V
對地最大額定電壓	DC 1500 V CAT Ⅱ，預期瞬態過電壓8000 V DC 1000 V CAT Ⅱ，預期瞬態過電壓6000 V
模塊間最大額定電壓	DC 1500 V, AC 1000 V
輸入電阻	100 MΩ以上(電壓10 mV f.s.~6 V f.s .量程、1-5 V f.s .量程、熱電偶全量程) 1 MΩ ±5% (電壓10 V f.s. ～ 100 V f.s. 量程)
數據更新間隔	5 ms (1), 10 ms (2), 20 ms, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s 1:本模塊所有測量通道全設置成了電壓量程，使用通道數為1ch~8ch時可選擇 2:設置了熱電偶斷線檢測OFF時可以選擇
測量量程	電壓: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s. 熱電偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s.
體積·重量	約53W × 166H × 263D mm, 1.3 kg
附件	使用說明書×1
