使用MR6000的X-Y顯示功能，測量馬達特性。

? 在馬達開發或使用馬達的應用方面，從啟動到停止的運動過程中，檢查轉矩，馬達功率，馬達效率和變頻器輸出功率是否隨電機的轉速變化。
? 比如，轉數設為X軸，通過X-Y顯示分析每個轉數的行為。

? 使用應變單元U8969測量從扭矩傳感器來的信號。
? 將馬達的編碼器輸出（A相等）連接頻率單元8970，來測量轉數。
? 4ch模擬單元U8978和差分探頭9322組合后，測量三相變頻器的電壓。僅用1單元就能進行3ch測量。
? 使用3ch電流單元U8977，直接連接并自動識別我司的高精度電流傳感器，測量三相電流（無需外接電源）。

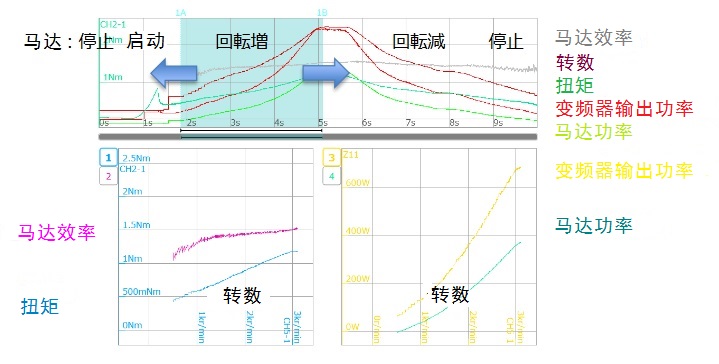

? 使用高速波形運算，測量后求出馬達功率、馬達效率和變頻器輸出功率，并使用X-Y顯示功能來表示。
? 通過指定區域可以合成X-Y顯示。 在選擇任意位置的同時，可以選擇X-Y顯示以顯示從馬達啟動到停止的變化波形。
? 由于它還支持4畫面X-Y顯示，因此您可以選擇各種顯示方式。

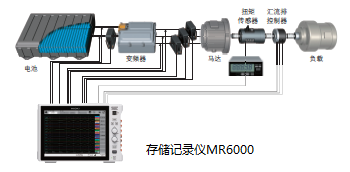

存儲記錄儀MR6000 或MR6000-01（Ver.3.00以上）
4通道模擬單元U8978+差分探頭9322 3根※1
3通道電流單元U8977+（例）CT6843-05 3根
※1. 進行AC 100V以下的測量時，可使用4通道模擬單元U8975
※2. 關于設置方法您可咨詢我司中國各分支機構。

※記載的內容是根據 2019年12月發行的儀器型號?？赡茉诋a(chǎn)品款式上有更改，請以現在發行的為準。
