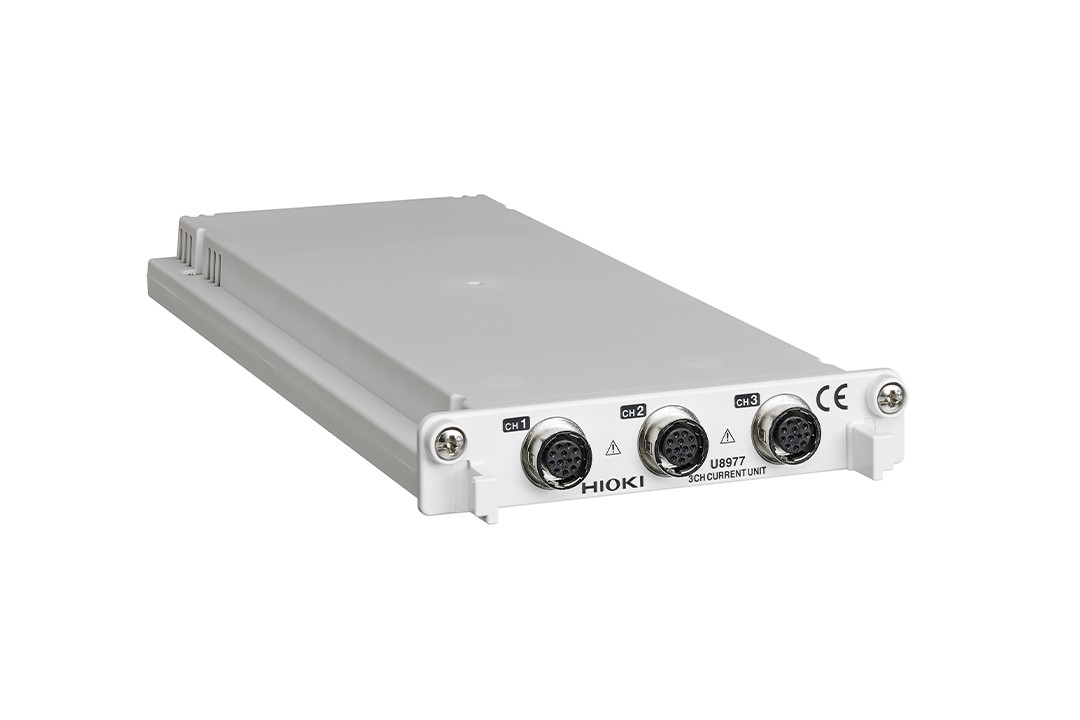

3CH電流單元U8977

可直接連接電流傳感器的電流專用輸入模塊

概要
規格
選件
相關下載
解決方案
常見問題

?實現高精度、大電流測量
?3通道輸入
?僅需連接傳感器，即可自動識別和縮放
?5MS/s的高速采樣率，準確捕捉高速現象
?16bit A/D的高分辨率測量
? MR6000, MR6000-01 (Ver. 2.10以后), MR8740T (Ver. 2.00以后), MR8847A (Ver. 2.00以后) 專用

僅需1臺就能實現三相電流測試

通過使用日置電流傳感器實現高頻和高精度電流測量，實現了采樣速率5 MS / s，頻率特性2 MHz，A / D分辨率16 bit，測量精度±0.3％fs +電流傳感器精度。

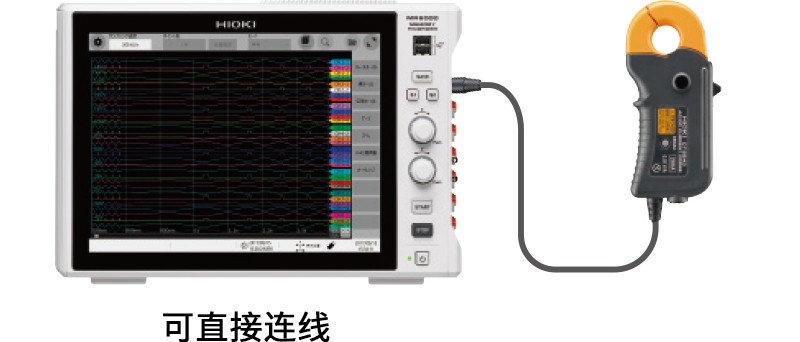

自動設置傳感器轉化值

只需連線使用的電流傳感器，MR6000或MR8740T就能自動識別與哪個傳感器連接，顯示轉化值。

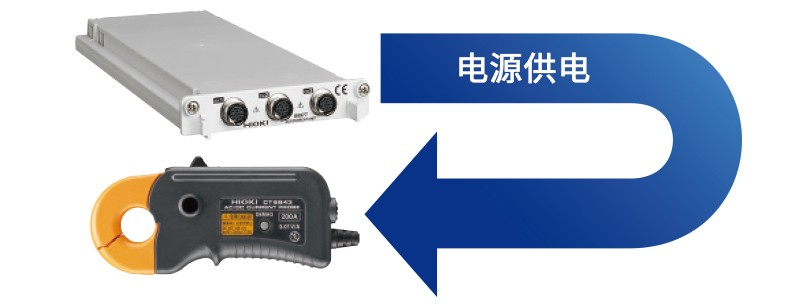

可通過電流單元給電源供電

電流傳感器電源，直接給電流單元供電。因此，無需再配傳感器用電源。

基本參數（精度保證時間1年，調整后精度保證時間1年）

測量功能	通道數：3ch，根據選件的電流傳感器來測量電流
輸入端子	專用連接器端子（ME15W）（輸入電阻1MΩ，和存儲記錄儀主機共地）
適用電流傳感器	· 直接連接的電流傳感器 9272-05、CT6830、CT6831、CT6841A、CT6843A、CT6844A、CT6845A、CT6846A、CT6862-05、CT6863-05、CT6872、CT6872-01、CT6873、CT6873-01、CT6875A、CT6875A-1、CT6876A、CT6876A-1、CT6877A、CT6877A-1、CT6904、CT6904A、CT6904A-1、CT6904A-2、CT6904A-3 · 使用選件中的轉換線CT9920進行連接 CT7631, CT7636, CT7642, CT7731, CT7736, CT7742, CT7044, CT7045, CT7046
測量量程	?直接連接的電流傳感器: 符合電流傳感器的自動額定值 200 mA, 400 mA, 1 A, 2 A, 4 A, 10 A（2 A額定） 2 A, 4 A, 10 A, 20 A, 40 A, 100 A（20 A額定） 4 A, 10 A, 20 A, 40 A, 100 A, 200 A（50 A 額定） 20 A, 40 A, 100 A, 200 A, 400 A, 1000 A（200 A 額定） 40 A, 100 A, 200 A, 400 A, 1000 A, 2000 A（500 A 額定） 100 A, 200 A, 400 A, 1000 A, 2000 A, 4000 A（1000 A 額定） · 使用CT9920連接電流傳感器：選擇轉換率或型號 200 A（CT7631, CT7731） 200 A, 400 A, 1000 A（CT7636, CT7736） 2000 A, 4000 A（CT7642, CT7742） 2000 A, 4000 A, 10000 A（CT7044, CT7045, CT7046） 2000 A, 4000 A, 10000 A, 20000 A, 40000 A, 100000 A（0.1 mV/A） 200 A, 400 A, 1000 A, 2000 A, 4000 A, 10000 A（1 mV/A） 20 A, 40 A, 100 A, 200 A, 400 A, 1000 A（10 mV/A） 2 A, 4 A, 10 A, 20 A, 40 A, 100 A（100 mV/A） 0.2 A, 0.4 A, 1 A, 2 A, 4 A, 10 A（1000 mV/A）
測量分辨率	測量量程的1/32000 (使用16 bit A/D)
最高采樣速度	5 MS/s (3ch同時采樣)
測量精度	±0.3% f.s. (濾波5 Hz, ※加上所用電流傳感器的精度和特性)
頻率特性	DC?2 MHz ±3dB
輸入耦合	DC/GND
低通濾波	5/ 500/ 5 k/ 200 kHz
體積及重量	106W × 19.8H × 196.5D mm, 250 g
附件	無

適配主機

存儲記錄儀MR6000
·最大僅模擬32ch~僅邏輯128ch ·200MS/s采樣速度（16ch）
查看詳情>>

高精度電流測量

最大200A（高精度） ※ME15W (12pin)端子類型 ※可與U8977直接連接

AC/DC電流探頭CT6831
小型電流傳感器DC～100kHz，AC/DC 20 A，φ 5 mm
查看詳情>>
AC/DC電流探頭CT6830
小型電流傳感器DC～100kHz，AC/DC 2 A，φ 5 mm
查看詳情>>
AC/DC電流探頭CT6843A
頻率特性DC?700kHz；額定電流AC/DC 200 A，φ 20 mm
查看詳情>>
AC/DC電流探頭CT6841A
頻率特性DC?2 MHz；額定電流AC/DC 20 A，φ 20 mm
查看詳情>>
AC/DC電流傳感器CT6873/-01
頻帶DC~10MHz，額定電流AC/DC 200A，φ 24 mm，ME15W端子
查看詳情>>
AC/DC電流傳感器CT6872/-01
頻帶DC~10MHz，額定電流AC/DC 50A，φ 24 mm，ME15W端子
查看詳情>>
鉗式傳感器9272-05
鉗式傳感器9272-05
查看詳情>>
AC/DC電流傳感器CT6863-05
頻率特性DC~500kHz；額定電流AC/DC 200A，φ 24 mm
查看詳情>>
AC/DC電流傳感器CT6862-05
頻率特性DC~1MHz；額定電流AC/DC 50A，φ 24 mm
查看詳情>>

高精度電流測量

最大1000A（高精度） ※ME15W (12pin)端子類型 ※可與U8977直接連接

AC/DC電流探頭CT6846A
頻率特性DC～100 kHz；額定電流AC/DC 1000 A，φ 50 mm
查看詳情>>
AC/DC電流探頭CT6845A
頻率特性DC?200 kHz；額定電流AC/DC?500 A，φ 50 mm
查看詳情>>
AC/DC電流探頭CT6844A
頻率特性DC?500 kHz；額定電流AC/DC 500 A，φ 20 mm
查看詳情>>
AC/DC電流傳感器CT6904A-2/3
頻帶DC~4MHz，額定電流AC/DC 800A，φ 32 mm
查看詳情>>
AC/DC電流傳感器CT6904A/-01
頻帶DC?4 MHz (相位 ?1 MHz)，額定電流 AC/DC 500A，φ 32 m
查看詳情>>
AC/DC電流傳感器CT6876A
頻帶DC~1.5MHz，額定電流AC/DC 1000A，φ 36 mm
查看詳情>>
AC/DC電流傳感器CT6875A
頻帶DC~2MHz，額定電流AC/DC 500A，φ 36 mm
查看詳情>>

通用電流測量

最大6000A（通用） ※PL14端子類型 ※將帶 PL14 端子的通用電流傳感器連接到 U8977 電流單元時，需要單獨購買轉換線 CT9920。

AC柔性電流鉗 CT7040系列
狹窄地方也能簡單設置
查看詳情>>
AC/DC自動調零電流傳感器 CT7742
直流電壓輸入2000A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7736
直流電壓輸入600A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7731
帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測
查看詳情>>
AC/DC電流傳感器 CT7642
DC輸入2000A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7636
DC輸入600A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7631
直流電壓輸入100A的電流傳感器
查看詳情>>

PL14 · ME15W（12pin）轉換

*將帶 PL14 端子的通用電流傳感器連接到 U8977 電流單元時，需要單獨購買轉換電線CT9920。

轉換線CT9920
將輸出端子( PL14 )的電流傳感器連接到( ME15W )端子的PW3390等時使用
查看詳情>>

連接電流傳感器時的注意事項

※存儲記錄儀主機可同時連接的電流傳感器·電流探頭數量最多為9個。（連接到電流單元 U8977、電流單元 8971、探頭電源單元 Z5021的傳感器合計）。 ※主機可同時安裝的電流單元數量，U8977最多為3個， 8971最多為4個。 ※電流傳感器·電流探頭與傳感器用電源組合使用，用電壓輸入的模擬單元測量電流的情況下，對連接數量沒有限制 ※通過CT9920使用PL14端子傳感器僅限于U8977。 8971無法使用。
