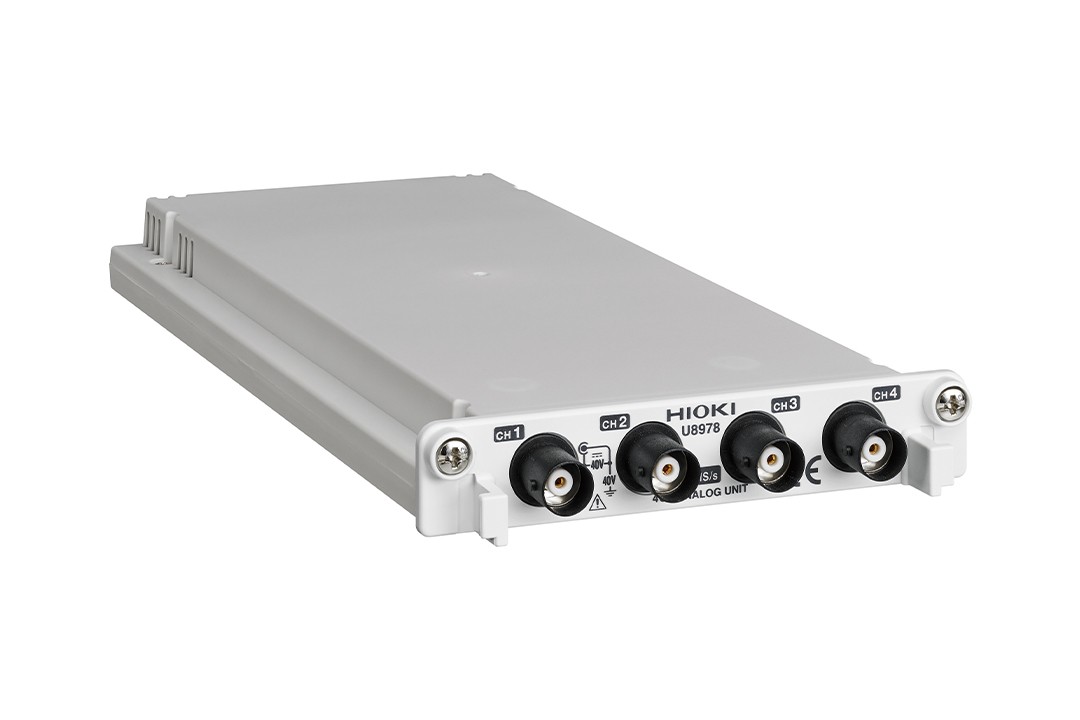

?100 mV f.s.的高靈敏度量程，可有效對應傳感器輸出等測量

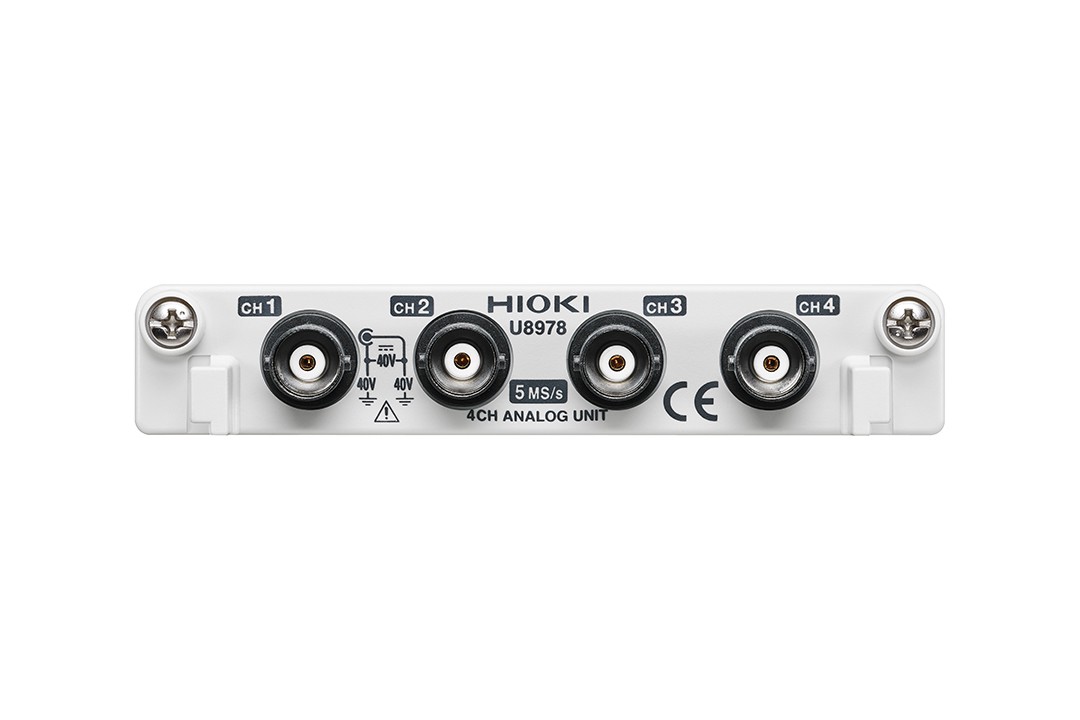

?絕緣4通道輸入
?接地最大額定電壓：直接輸入時 AC 30 V, DC 60 V、10:1 探頭9665配套時AC, DC 300 V（CAT II）
?5MS/s的高速采樣率，準確捕捉高速現象
?16bit A/D的高分辨率測量
?MR6000, MR6000-01 (Ver. 2.10以后), MR8740T (Ver. 2.00以后), MR8847A (Ver. 2.00以后) 專用
-

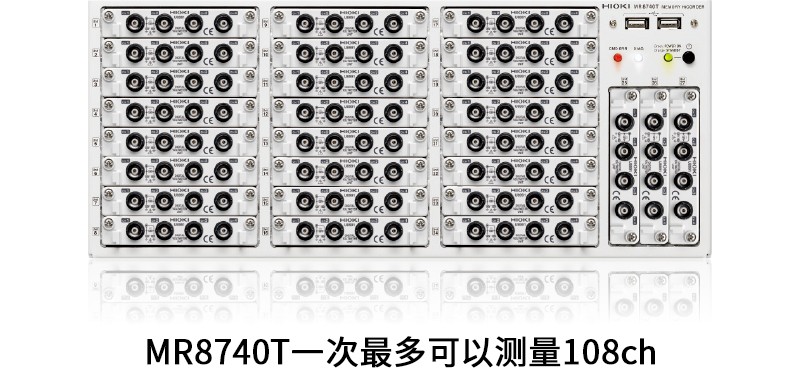

通過高分辨率，一次就能測量多通道MR6000一次最多可測量 32 通道、MR8740T一次最多可測量 108通道。4 通道 輸入以及 100 mV f.s.的高靈敏度，可對應各傳感器輸出的多通道測量?？捎行?yīng)汽車電裝控制系統開發的各種大小電流測量。與CT6111配套使用，可對應1 mA~ 50 A的電流測量。
-

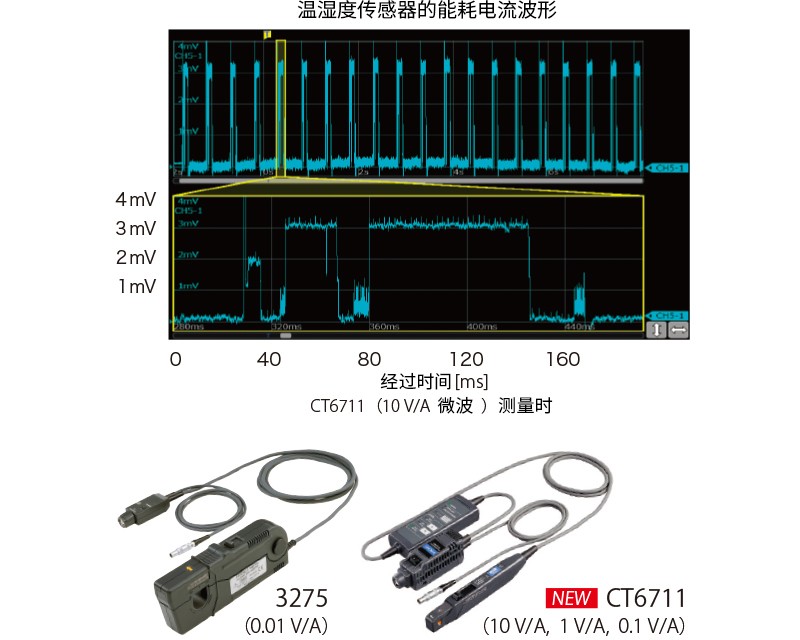

高零敏度?寬頻帶電流探頭觀測微小電流通過100μA的分辨率來解析低功耗電子元器件的微小電流波形。實現高分辨率·長時間記錄元器件能耗電流波形。
基本參數（精度保證時間1年，調整后精度保證時間1年）
| 測量功能 | 通道數：4通道電壓測量 |
|---|---|
| 輸入端子 | 絕緣BNC端子（輸入電阻1MΩ，輸入電容30pF） 對地最大額定電壓：直接輸入時為AC 30 V, DC 60 V, 和9665組合時為AC, DC 300 V (CAT II)（輸入和主機置之間絕緣，在輸入通道和外殼之間、各輸入通道之間外加不會損壞的上限電壓） |
| 測量量程 | 100, 200, 400 mV f.s. 1, 2, 4, 10, 20, 40 V f.s., 9檔量程 低通濾波: 5/500/5 k/200 kHz |
| 測量分辨率 | 測量量程的1/32000 (使用16 bit A/D) |
| 最高采樣速度 | 5 MS/s (4通道同時采樣) |
| 測量精度 | ±0.3% f.s. (濾波5 Hz, 含零位精度) |
| 頻率特性 | DC?2 MHz -3dB |
| 輸入耦合 | DC/GND |
| 最大輸入電壓 | DC 40 V (直接輸入時), DC 400 V（使用9665時） |
| 體積及重量 | 106W × 19.8H × 196.5D mm, 250 g |
| 附件 | 無 |
