汽車行業解決方案

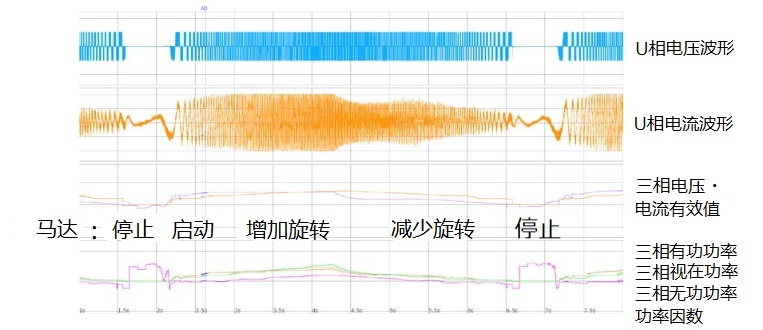

Automotive Solutions通過高速波形計算和大容量存儲來測量從馬達啟動到停止的功率變化。
背景

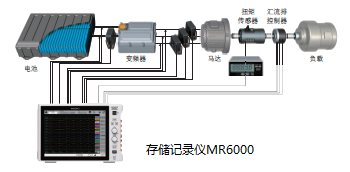

? 在馬達從啟動到停止的運行過程中,將檢查各種功率參數以及電壓和電流的變化。
? 通過檢查波動以及扭矩,轉速,振動和溫度等參數,可以檢查整體性能。
要點
? 使用高速波形運算,并在測量后運算和顯示功率參數。
? 使用3ch電流單元U8977,即可自動連接和識別我司高精度電流傳感器。
? 同時使用4通道模擬單元U8978和差分探頭9322,測量三相電壓。
? 僅使用兩個插槽,就可以測量三相電壓和電流,因此可以同時測量其他現象,例如振動,溫度,轉速和扭矩。

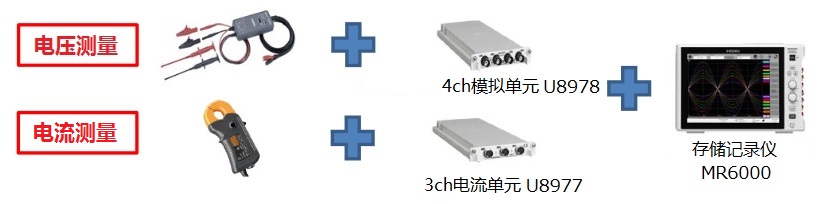

使用儀器
存儲記錄儀MR6000或MR6000-01(Ver.3.00以上)
4通道模擬單元U8978+差分探頭9322 3根※1
3通道電流單元U8977+(例)CT6843-05 3根
※1. 進行AC 100V以下的測量時,可使用4通道模擬單元U8975
※2. 關于設置方法您可咨詢我司中國各分支機構。
※記載的內容是根據 2019年12月發行的儀器型號??赡茉诋a(chǎn)品款式上有更改,請以現在發行的為準。
