在線測試機 FA1220 系列

返回上一頁

提高生產效率。保證產品質量。貼裝線路板測試系統

詢價預約

概要
規格
相關下載

● 可從40uΩ開始測量的，高精度4端子低電阻測量

● 標配電解電容器/ IC反向插入檢測功能

● 品質卓越，附有3年產品保修

● 具備許多保護操作人員和產品的安全功能

在線測試機可做什么

在線測試機是利用電氣測試驗證貼裝線路板是否為良品的測試裝置。HIOKI在線測試機，其測試結果是基于國家標準并可追溯的，為客戶提供高信賴性的測試。另外，隨著近年基板模塊化、元件精細化的發展，在外觀檢查中越來越多地出現以下難以檢出的不良?？蛻粢舶涯抗饩劢乖诳商峁┌残目煽康膶?shí)動測試和功能檢查等多樣測試的在線測試機上。
· 元件底下發生的不良（焊錫散落等）
· 貼片后的線路板不良（因受熱導致的斷線等）
· 元件自身的內部不良（芯片裂縫等）
· ROM的寫入和組合

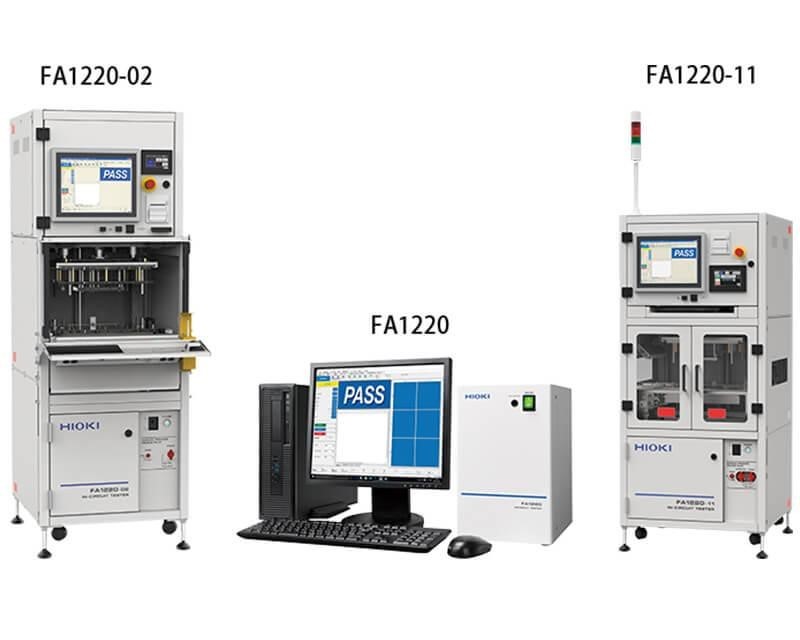

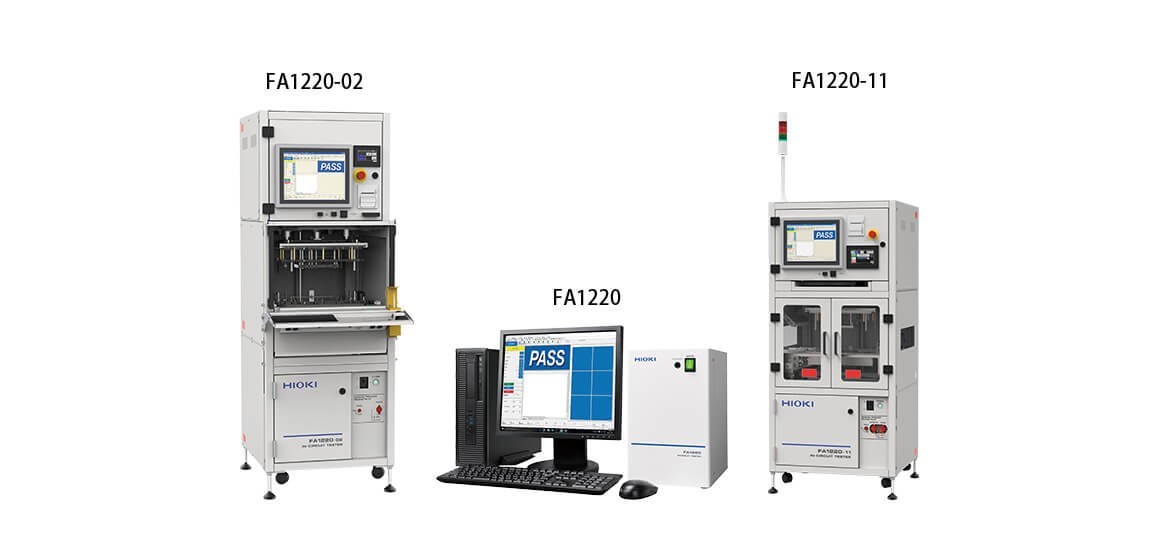

豐富多樣的產品類型

●FA1220
?多通道省空間的模塊化設計
?可通過集成到現有的自動化設備中，降低使用成本
?擁有高速多通道檢測，是燒錄板出貨檢查和維護的最佳選擇
●FA1220-02
?節省空間的靈巧型測試設備
?方便人們使用，帶有測試夾具的滑入式結構和兼顧安全面的一鍵式按壓
?可讀取二維碼進行自動設置和測試結果的追溯，提高生產效率和質量
●FA1220-11
?節省空間的在線式自動測試設備
?安裝面積相比過去減少了23%，大大提升了產線布局的靈活性
?帶有反轉功能，可應對左右流向相反的產線
?可讀取二維碼進行自動設置和測試結果的追溯，提高生產效率和質量

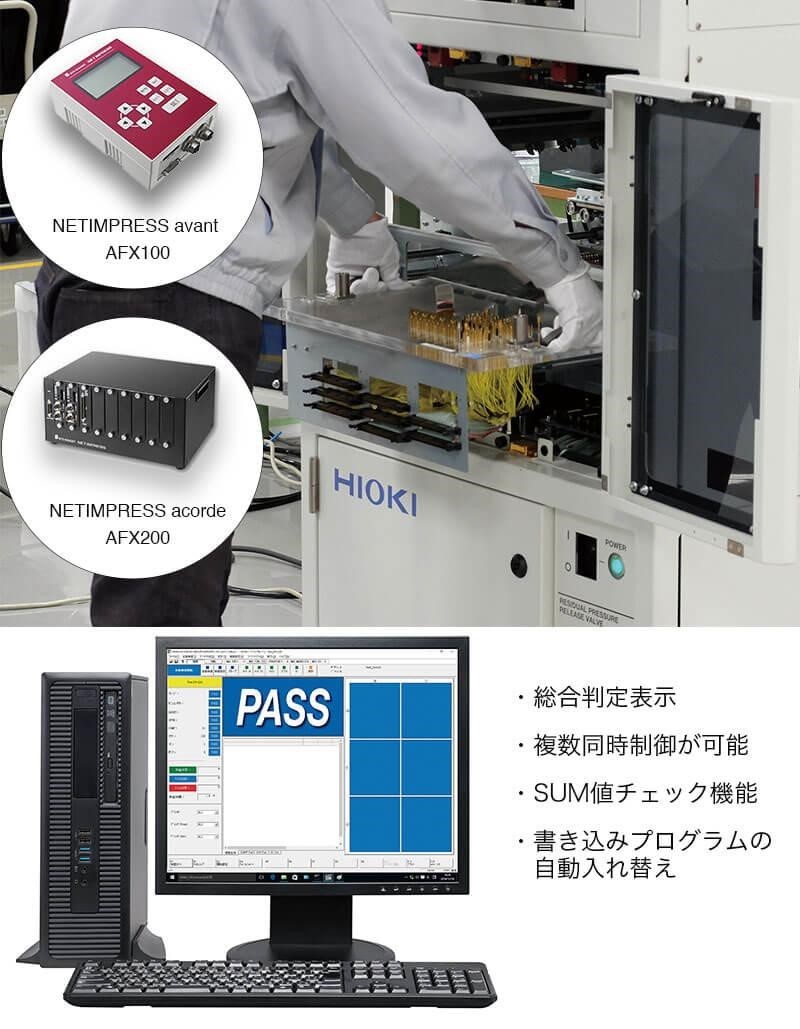

Flash Programing程序?qū)懭?

近年來，閃存單片機的量產使用以及工廠內在線寫入的檢討·導入的需求越來越多。
若能在利用貼裝電路板的測試 (在線測試)確認電路板是否為良品的同時 、可以繼續程序?qū)懭脒^程的話、那么測試中常見的切換操作和探針的接觸等各種各樣的工時和問題都能同時得到解決。
把在線測試機與閃存編程寫入結合在一起，可同時實現品質提升·成本下降·速度提高。
[ ①貼片確認　→?、诔绦?qū)懭搿　、蹌?dòng)作測試 ]
　→　可以構建一個全面的在線測試系統!
維修輔助系統 (UA1782)

過去基板的不良品一般都是廢棄處理，然而隨著元件器單價的增加，對維修后繼續使用的需求越來越多了。
另一方面，由于高密度線路板上沒有絲印、元器件數量增加和技術人員不足等原因，導致了維修時間過長。
而維修輔助軟件UA1782可以很好的解決以上的問題。
通過讀取不良品的電路板上的二維碼，不良品的元器件會顯示在維修站的CAD圖紙上。
作業員可以很直觀地進行維修工作，大大降低了維修時間。
另外，還擁有短路不良檢出功能，同一網絡元器件顯示共功能等輔助不良解析的功能。

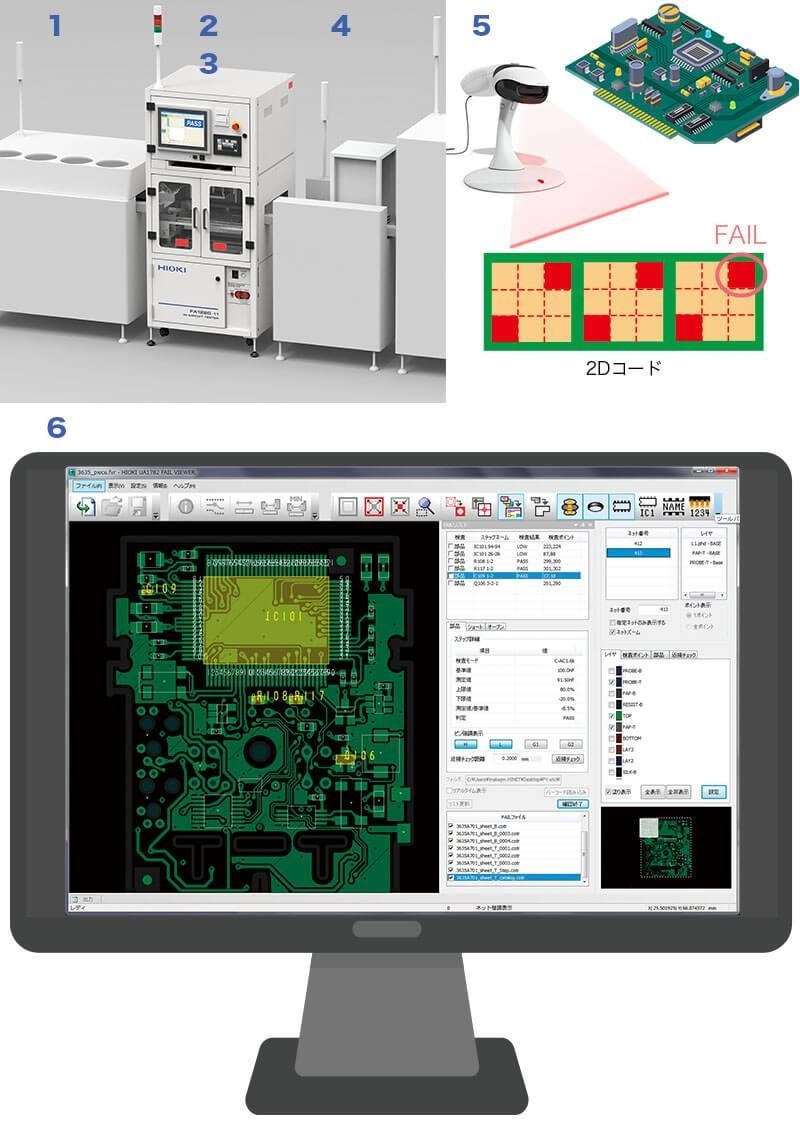

＜圖內＞
1. 讀取基板上的二維碼
2. 基板測試
3. 保存NG結果
4. 基板收放到NG架上
5. 使用UA1782讀取二維碼
6. 不良元器件高亮顯示

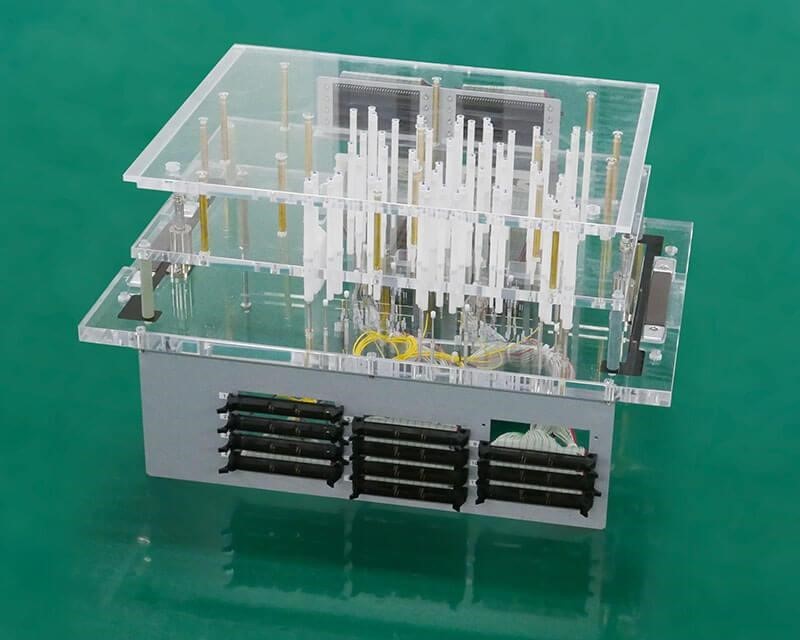

基于gerber數據制作的高品質測試治具

?對應高密度電路板
針腳的最小間距可達1.27mm

?確切的檢查數據
由專業技術人員進行調試并設定適當?shù)墓罘秶?、等待時間和隔離點。

?探針
考慮到前端形狀、直徑、壓力和結構等多個方面，挑選并使用最合適的探針。

?低應力設計
有多年的經驗測試經驗，提供穩定且不偏移的探測。也可以用應力片進行實際測量。

?交付時間短
通過使用Gerber數據，可以在沒有實際基板時開始進行設計，可以實現較短的交付時間。

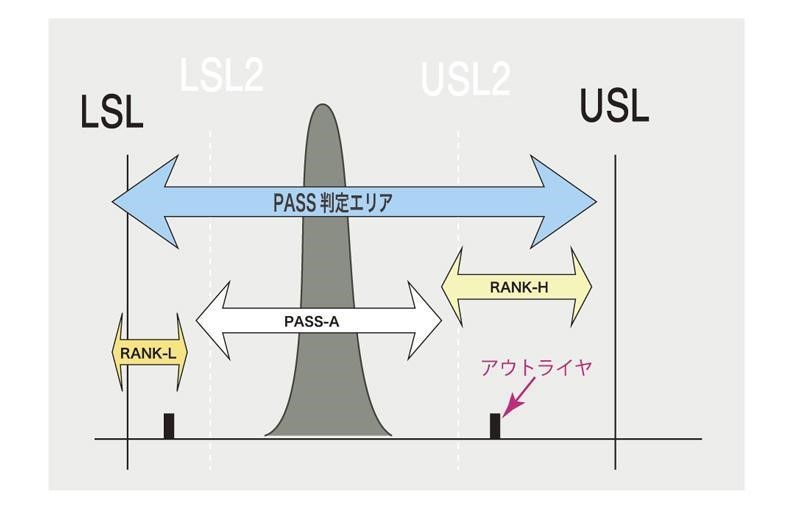

PAT (Part Average Testing)

為了提高品質管控，在基板測試中導入PAT技術，把RANK判定功能搭配在ICT測試機上。
在脫離測量主數據的偏離值（異常值）上增加RANK判定。
同時，可以根據每個元件的實際，自由設定是否需要RANK判定
LED顏色識別·亮度判定 (非標配功能：可特注對應)

裝配電源供給單元后，可在一個治具上實現貼片測試和LED測試。
一站完成，不僅僅縮短測試時間，同時匯總的數據也方便測試后進行解析。
如果有此需求，請與我們聯系。

*1: 各項目的有效最大針數、取決于設備上安裝的掃描板的總針數
*2: FA1220: 選件單獨出售

測試點數	標準: 0 針 (掃描版是選件) [全共通] 最大: 1024 針 (128 針為單位進行追加) [FA1220], 2048 針 (128 針為單位進行追加) [FA1220-02, FA1220-11] (*1)
測試步數	組數據: 256組 [FA1220-02, FA1220-11], 255組 [FA1220] 循環短路/開路數據: 2048針 (1) [FA1220-02, FA1220-11], 1024針 [FA1220] 宏數據: 2048針/2048步 (與針數無關) (1) [FA1220-02, FA1220-11], 1024針/1024步 (與針數無關) [FA1220] 元件數據: 最大10000步 [全共通] 充電數據: 40組 [全共通] 探針接觸數據: 2048針 (*1) [FA1220-02, FA1220-11], 1024針 [FA1220] IC數據: 500 步 (最大2048針/步) [FA1220-02, FA1220-11], 500步 (最大1024針/步) [FA1220]
測試部分	DC電壓表：800 μV f.s.?25 V f.s., 8檔量程 [全共通] DC電流表：100 nA f.s.?250 mA f.s., 9檔量程[全共通] AC電流表：10 μA rms f.s.? 10 mA rms f.s., 4檔量程[全共通] HV電壓表: 25 mV f.s. ? 250 V f.s. (需要E4210 和 E4203) [FA1220-02] HV電流表: 1.2μA f.s. ? 120 mA f.s. (需要E4210和 E4203) [FA1220-02]
掃描部分(*2)	使用SW：模擬開關 (掃描版E4201, E4202) [全共通], 簧片繼電器 (掃描版E4203) [FA1220-02, FA1220-11] 通道數: 128 通道 / 板卡 [全共通] 輸入保護: ±15 V [全共通] / ±0.5 V (可批量設置。僅限掃描板E4201、E4202) [FA1220, FA1220-11] / 無 (掃描板E4203) [FA1220-11]
外部輸入/輸出 (*2)	使用I/O板 E4220, 輸入60點/輸出56點 [FA1220] Ethernet（LAN）100BASE ‐ TX　×1　(PC連接專用, 如需使用設備外部網絡，請另行咨詢) [FA1220-02, FA1220-11] USB2.0 ×1 [FA1220-11]
控制部分	[FA1220] 外部PC (選件單獨出售) 本體: 實時OS, PC連接專用LAN (10/100 ×1板) [FA1220-02, FA1220-11] 測量搭載OS: 實時OS 記憶裝置: SD卡（啟動系統用）本體搭載OS: Windows10 Pro (64bit) 記憶裝置: SSD 64GB 操作: 鍵盤、鼠標 顯示: 15型顯示屏打印機: 選件 E4243
使用電源	額定電源電壓: AC 100 V ? 240 V (訂貨時指定)　單相、50 Hz/60 Hz 最大消耗功率: 260 W (掃描板1024針全安裝時) [FA1220], 1 kVA [FA1220-02], 1 kW [FA1220-11] 最大消耗電流: 10 A [FA1220-11]
體積·重量	200W × 323H × 298D mm, 10 kg [FA1220] 655W × 1830H × 705D mm, 310 kg [FA1220-02] 780W × 1760H × 750D mm, 390 kg [FA1220-11]
附件	使用說明書 ×1, 測試線 ×1, 電源線 ×1, 金屬配件 ×1, 安裝光盤 ×1 [FA1220] 使用說明書×1, 測試線×1, 應用程序光盤 ×1, 定位螺絲 ×4, 維保鑰匙 (用于開關維保門) ×1 [FA1220-02] 使用說明書×1, 測試線×1, 應用程序光盤×1, 定位螺絲×4, 維保鑰匙 (用于開關維保門) ×1, 傳送電機附件套裝 ×1, 前后工序通訊用連接器套裝 ×2 [FA1220-11]
