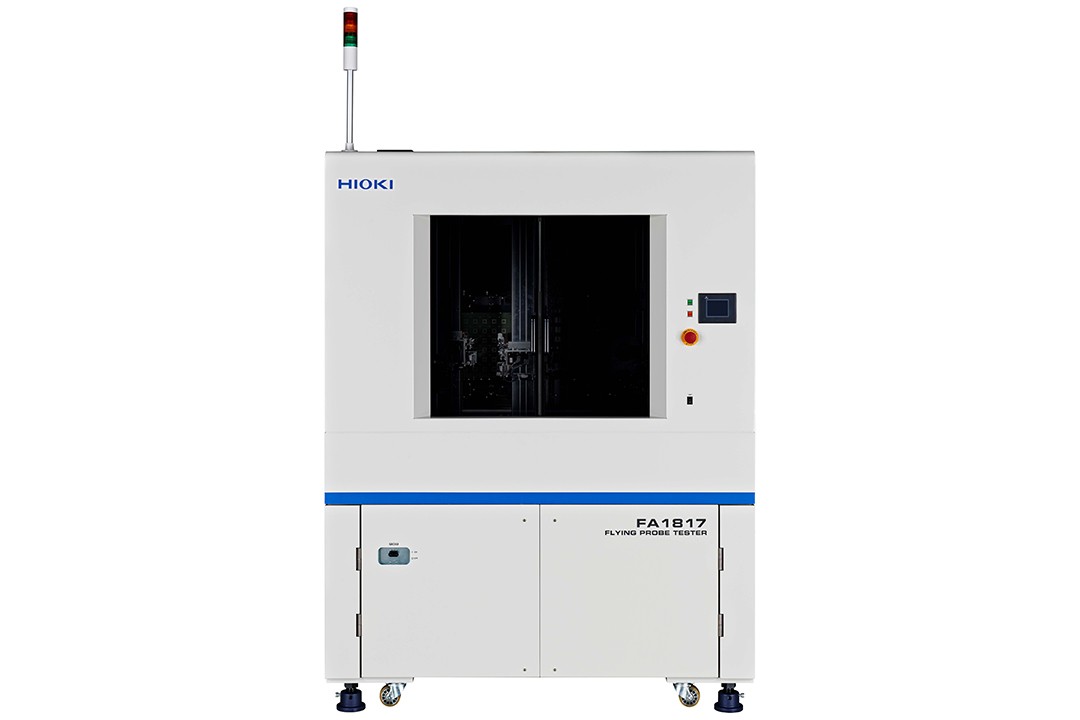

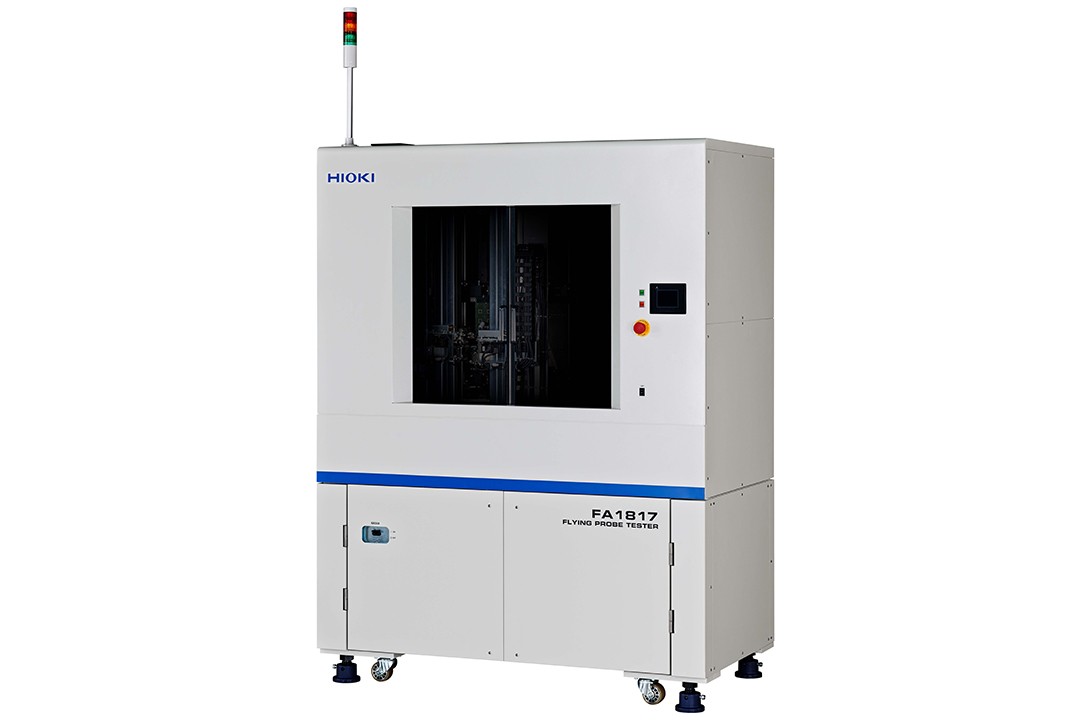

飛針測試機FA1817

印刷線路板檢查設備標準機型

概要
規格
相關下載
主機升級

● 探針移動的優化可將檢測時間縮短20％
● 結合最新型的測試探針，以達到測試針痕最小
● 通過統計處理軟件，檢出潛在不良
● 基板設置：垂直方向

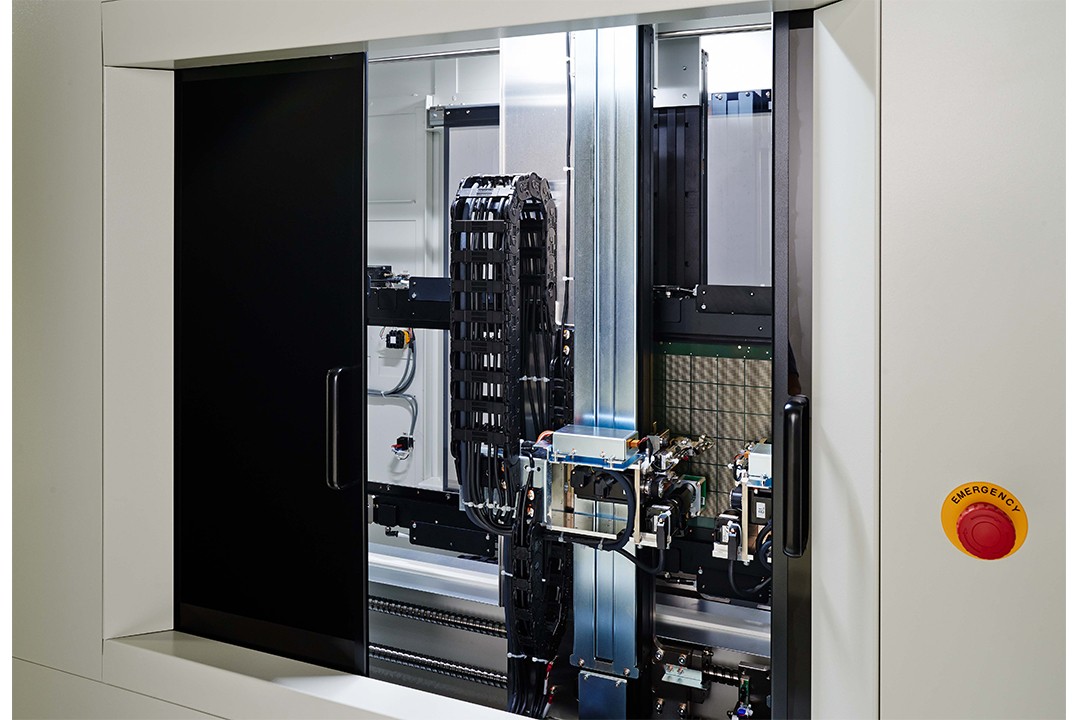

● 手臂結構：正面2和背面2（4手臂）
● 最大可測基板尺寸：610 x 510 mm

通過使用專用探針和專用板卡來實現4線低電阻測量方法，可以精確且高速地檢測盲埋孔微開的微小阻值。

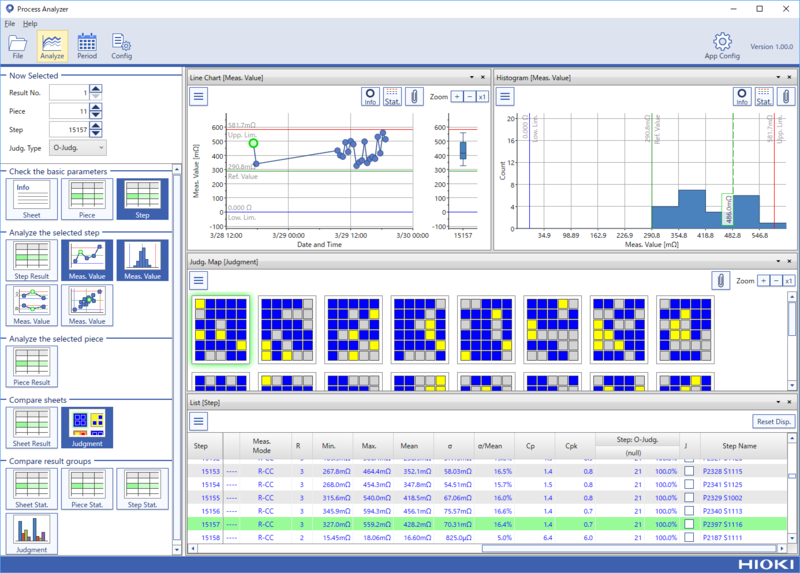

對于高絕緣電阻測量，使用專門開發的100GΩ/ 250V超絕緣電阻測量板可進行“高速無損”檢測，同時最大限度地減少高壓測試引起的風險。此外，還搭載了最新開發的“流程分析軟件”。可以一次性讀取累積的檢測結果數據，并輕松創建統計數據。每個測試步的結果可以以數值變化，直方圖，分布圖等形式“可視化”，以此進行不良分析。將不良分析、不良內容反饋到設計過程和制造過程，有助于提升高品質的印刷線路板的制造。

■ 規格概要

手臂數	4（正面2，背面2）
可安裝探針	1172系列，CP1072系列
可測試基板尺寸	標準規格：50W × 50H?610W × 510H mm, 厚度1.0?3.2 mm 氣動式基板夾具(選件): 50W × 70H?610W × 510H mm, 厚度0.6?6.0 mm
最大可測區域	604W × 504H mm
綜合定位精度	□25μm (注: 根據檢查條件有所限制)
測點最小間距	50μm (使用探針CP1072-01時, L-R手臂間距)
測量范圍	直流恒流導通測量： 400.0 μΩ?400.0 kΩ 直流恒流電阻測量： 40.00 μΩ?400.0 kΩ 直流恒壓電阻測量： 4.000 Ω?40.00 MΩ 絕緣電阻測量： 1.000 kΩ?100.0 GΩ 交流恒壓電容測量： 100.0 fF?10.00 μF 漏電流測量： 1.000 μA?10.00 mA 高壓電阻測量： 1.000 kΩ?100.0 GΩ 電容絕緣測量： 1.000 kΩ?10.00 MΩ 開路測量： 4.000 Ω?4.000 MΩ 短路測量： 400.0 mΩ?40.00 kΩ
判定范圍	?99.9%?＋999.9%, 或絕對值
測量時間	Max. 0.015秒/步 (0.15mm移動?4手臂同時接觸,焊盤電容測試)
電源	AC200 V, 220 V, 230 V, 240 V單相 (訂購時指定) 50/60 Hz, 3 kVA
體積及重量	1500W × 1950H × 800D mm, 1000 kg

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

2145

單品樣本

涉及較多產品

飛針測試機FA1815-20

pdf

5.96 MB

2024-04-07

下載

1896

單品樣本

FA1816,FA1817

飛針測試機FA1816、FA1817

pdf

3.9 MB

2024-01-11

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

Process AnalyzerV2.05.0（2021年3月）

概要
讀取飛針測試機的裸板檢測結果數據并輕松分析。

? 歷史版本
V2.05.0(2021年3月)
·對應不同類型的數據
V2.04.0 (2020年1月)
?讀取FA1813的檢查數據以及結果數據
?可讀取和顯示在E4781上追加的判斷碼
V2.03.0 (2020年10月)
?追加特異度表單的CSV保存功能
V2.02.1 (2020年10月)
?修正了網絡編號異常顯示
V2.02.0（2020年7月）
·增加了再次讀取結果數據的功能
·在測量值圖的背面增加了反向顯示功能
·增加了特異性列表篩選功能
·修正了一些小問題
V2.01.0（2020年4月）
·對應繁體中文
V2.00.0（2020年3月）
·對應Process Analyzer Pro
V1.02.0（2019年9月）
·對應手動輸出結果文件的讀取
V1.01.0（2019年3月）
·對應FA1816的檢查數據讀取
·修正了特定條件下應用軟件啟動失敗的問題。
V1.00.0（2019年1月）
·初版

操作環境
Windows 10(64bit)
.NET Framework 4.6
