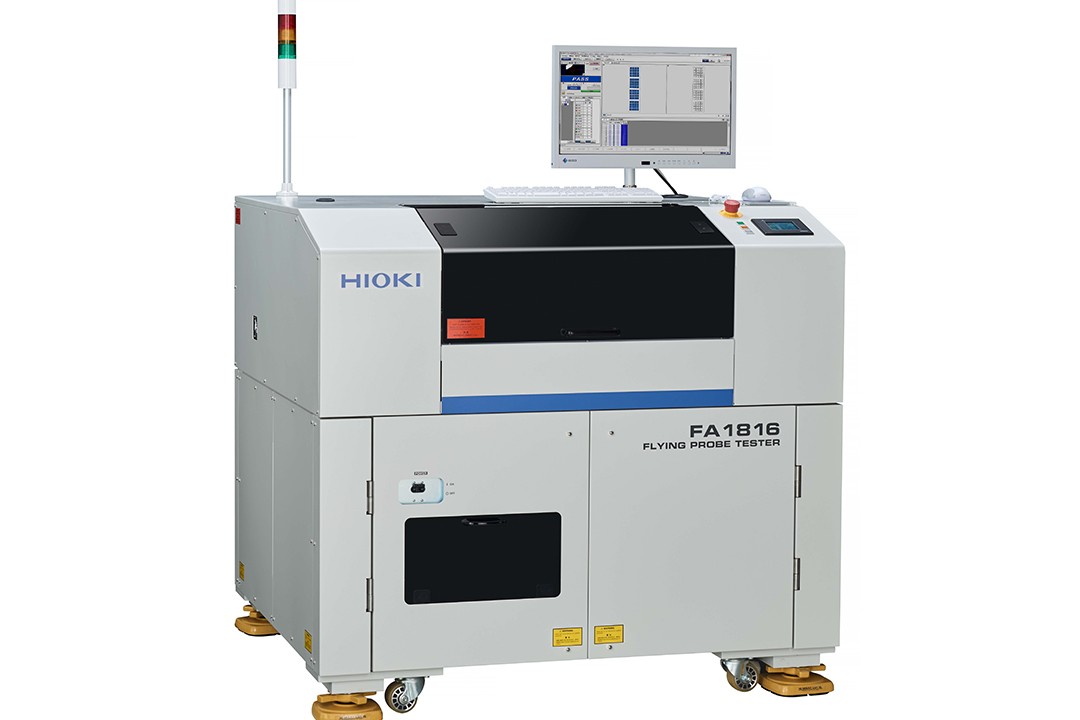

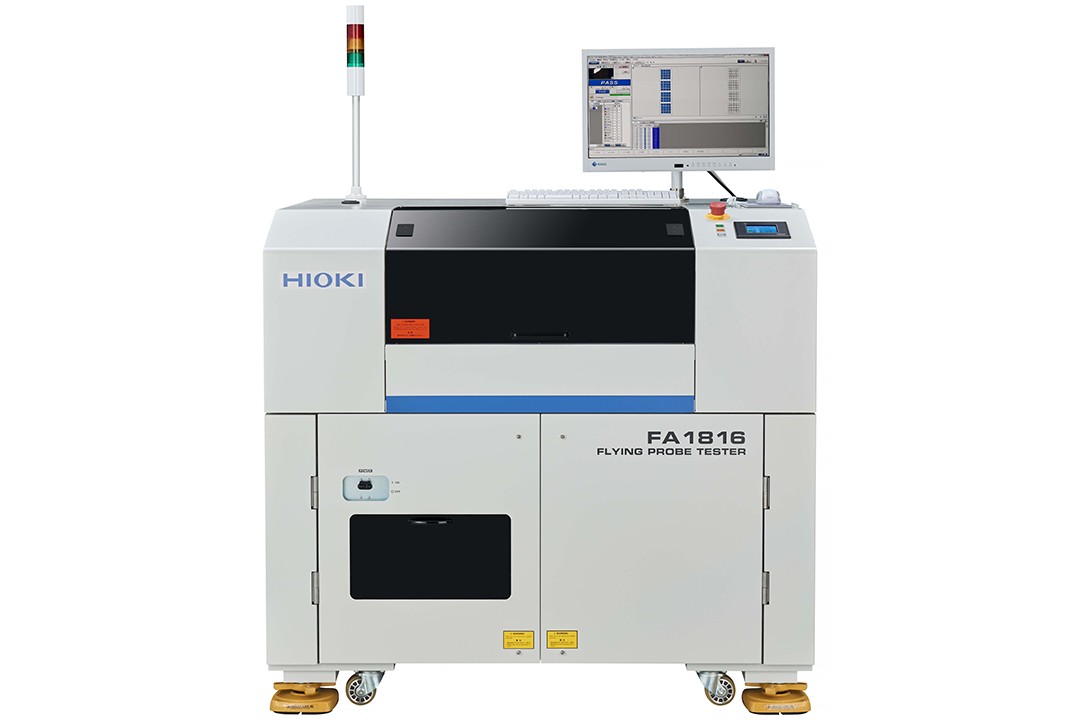

飛針測試機 FA1816

返回上一頁

印制電路板檢測裝置“容量測量法”機型

詢價預約

概要
規格
相關下載
主機升級

● 用靜電電容方式、Max.100點/秒的高速測試

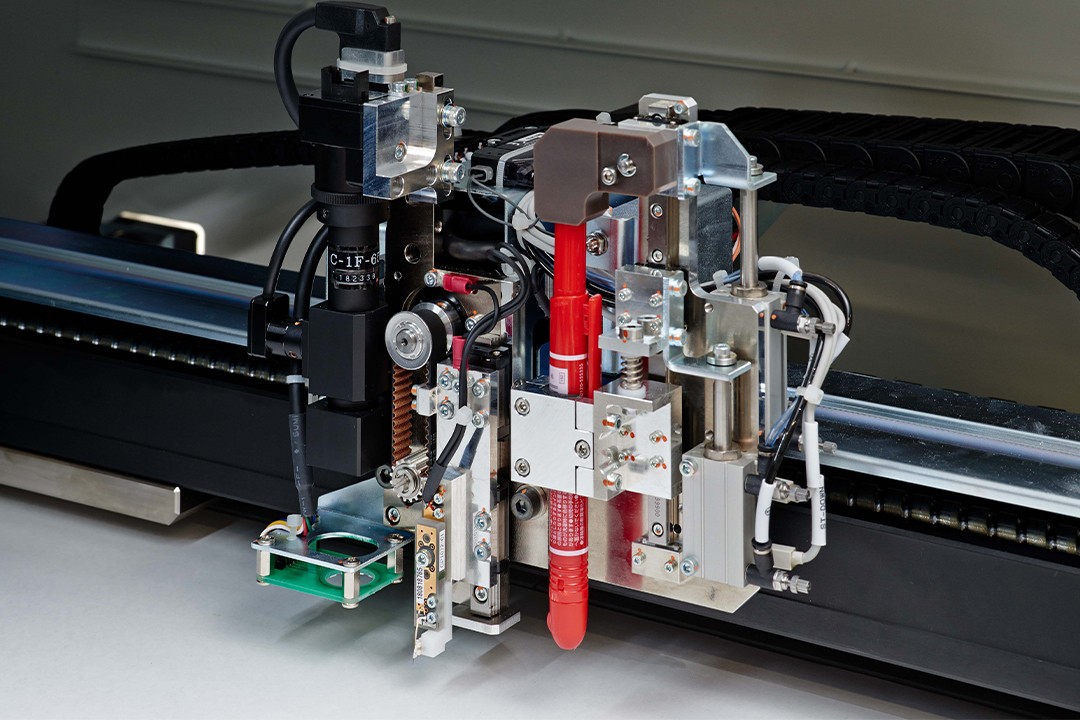

● 結合最新探針減輕針痕
● 軟件更新，可操作性顯著提高

功能介紹視頻

高階高精密基板的潛在缺陷，精準檢測出每一個 FAIL

■ 規格概要

手臂數	2（正面*2）
可安裝探針	1172系列，CP1072系列
測試步數	999999步
測量參數和測量范圍	電阻測量	40.00 μΩ ~ 40.00 MΩ
	絕緣電阻測量	1.000 kΩ ~ 500.0 MΩ
	電容測量	100.0 fF ~ 10.00 μF
	漏電流測量	1.000 μA ~ 10.00 mA
	高壓電阻測量	1.000 kΩ ~ 500.0 MΩ
	電容絕緣電阻	1.000 kΩ ~ 10.00 MΩ
	開路測量	4.000 Ω ~ 4.000 MΩ
	短路測量	400.0 mΩ ~ 40.00 kΩ
判定范圍	?99.9% ~ ＋999.9%, 或絕對值
綜合定位精度	□20μm (注: 根據檢查條件有所限制)
測點最小間距	50μm (使用探針CP1072-01時, L-R手臂間距)
測量時間	Max. 100步/秒 (0.1mmX-Y移動，2手臂同時探測電容測試)
可測試基板尺寸	50(W) × 50(H) ~ 610(W) × 510(H)mm, 厚度 0.1mm~ 3.2mm
最大可測區域	610mm(W)× 510mm(H)

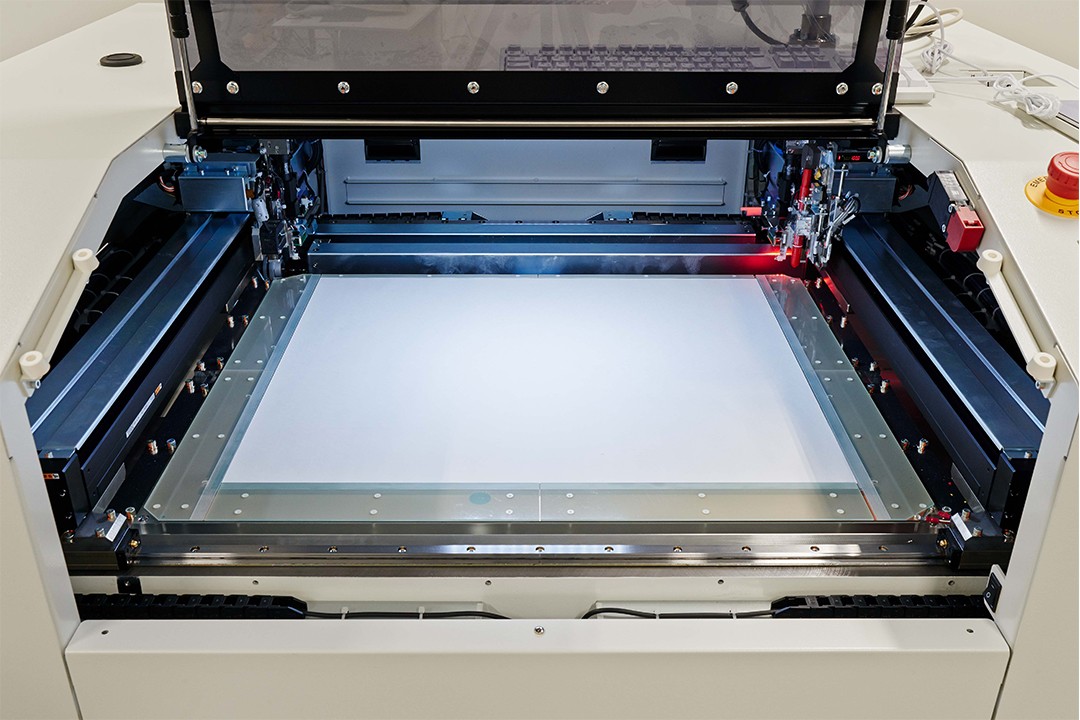

基板固定	水平放置，真空吸附
電源	AC200 V, 220 V, 230 V, 240 V單相 (訂購時指定) 50/60 Hz, 最大功耗：3 kVA
體積及重量	1303(W) × 1194(H) × 1167(D)mm±10mm (突出部分除外) 900 kg±50kg

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

2145

單品樣本

涉及較多產品

飛針測試機FA1815-20

pdf

5.96 MB

2024-04-07

下載

1896

單品樣本

FA1816,FA1817

飛針測試機FA1816、FA1817

pdf

3.9 MB

2024-01-11

下載

2080

系列/應用樣本

涉及較多產品

半導體行業測量解決方案

pdf

3 MB

2023-08-09

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

Process AnalyzerV2.05.0（2021年3月）

概要
讀取飛針測試機的裸板檢測結果數據并輕松分析。

? 歷史版本
V2.05.0(2021年3月)
·對應不同類型的數據
V2.04.0 (2020年1月)
?讀取FA1813的檢查數據以及結果數據
?可讀取和顯示在E4781上追加的判斷碼
V2.03.0 (2020年10月)
?追加特異度表單的CSV保存功能
V2.02.1 (2020年10月)
?修正了網絡編號異常顯示
V2.02.0（2020年7月）
·增加了再次讀取結果數據的功能
·在測量值圖的背面增加了反向顯示功能
·增加了特異性列表篩選功能
·修正了一些小問題
V2.01.0（2020年4月）
·對應繁體中文
V2.00.0（2020年3月）
·對應Process Analyzer Pro
V1.02.0（2019年9月）
·對應手動輸出結果文件的讀取
V1.01.0（2019年3月）
·對應FA1816的檢查數據讀取
·修正了特定條件下應用軟件啟動失敗的問題。
V1.00.0（2019年1月）
·初版

操作環境
Windows 10(64bit)
.NET Framework 4.6
