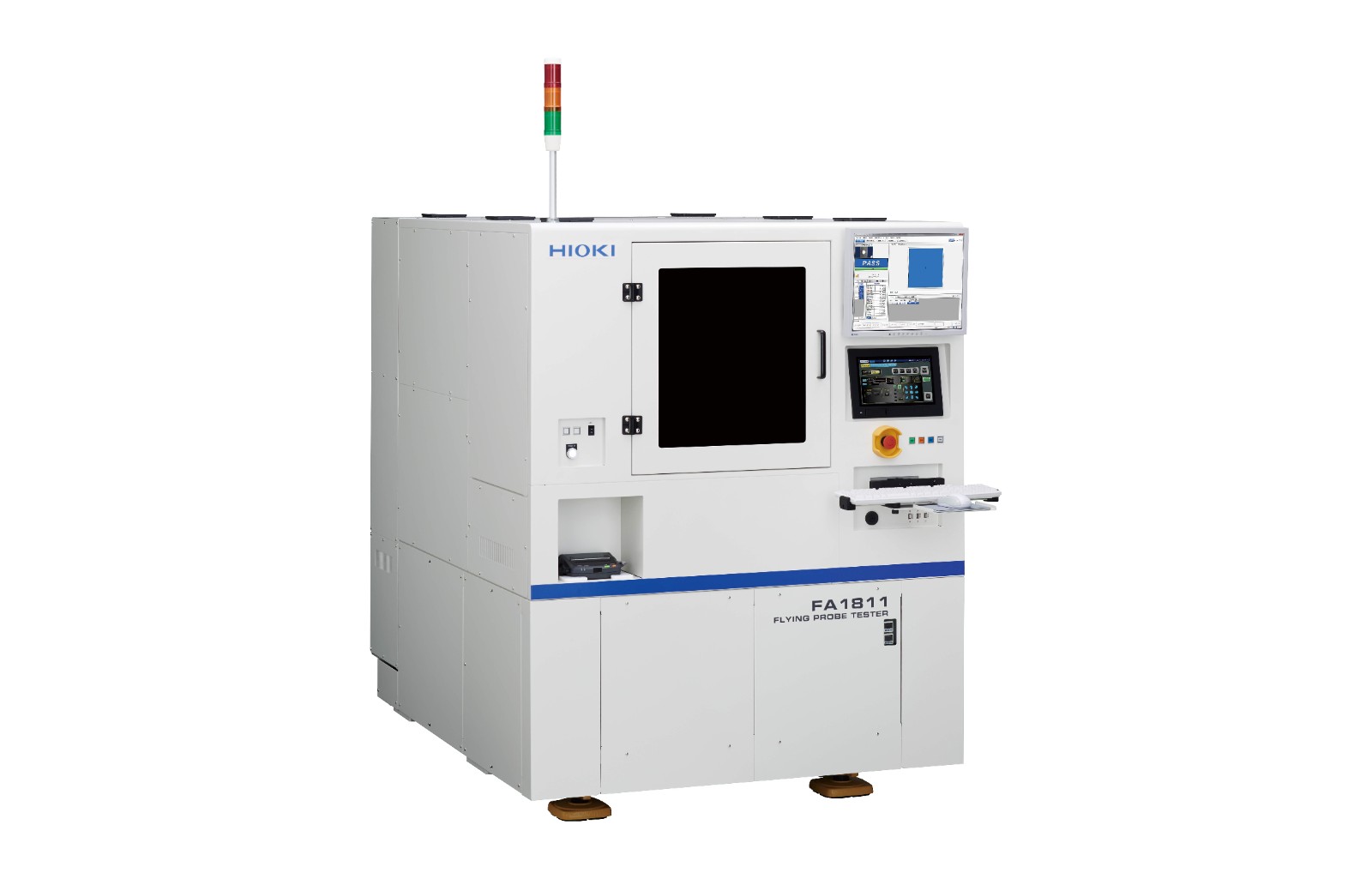

飛針測試機FA1811

返回上一頁

10μm高精度接觸和高速測試

改變封裝電路板測試。提高分析效率與檢查速度，降低測試成本，滿足現場的測試需求。

概要
規格
相關下載

● 實現10μm高精度接觸和高速測試
● 采用雙重測試方式，實現100%稼動率
● 采用電阻法進行全網絡絕緣導通檢查，最快10倍※

● 采用電容法進行高速檢查，最快2倍※

※與雙面4手臂飛針機的對比

■ 概略規格

手臂數量	2 (上面2)
可安裝探針	CP1073系列
測試項目·測試范圍	電阻測試	400.0 μΩ?40.00 MΩ 4.000 Ω?4.000 MΩ (T)
	電容測試	100.0 fF?10.00 μF
	MLCC測試	100.0 nF?100.0 μF
	絕緣測試	1.000 kΩ?100.0 GΩ 1.000 kΩ?250.0 MΩ (T)
	電容器絕緣測試	1.000 kΩ?10.00 MΩ
	高壓電阻測試	1.000 kΩ～100.0 GΩ 1.000 kΩ～250.0 MΩ (T)
	漏電流測試	1.000 μA?10.00 mA
	導通檢查	400 mΩ?1.000 kΩ
	開路測試	4.000 Ω?4.000 MΩ
	短路測試	400.0 mΩ?40.00 kΩ
	(T) 通過測試治具進行測量時
判定范圍	-99.9%?+999.9%, 或者是絕對值
綜合定位精度	10 μm
測點最小間距	40 μm（使用CP1073-01探針時）
可固定的基板厚度	以BGA面的選件為準
飛針可測區域	75 mm × 75 mm
使用電源	AC 200 V ±10％ (三相) 50/60 Hz, ※訂貨時指定AC 200 V, 220 V 最大消耗功率：5 kVA
體積?重量	1300W × 1670H × 1700D mm (凸起物除外), 2000 kg

測試治具 CP1165-11規格

基板外形	□10 mm?□80 mm
可固定的基板厚度	0.1?5.0 mm
注意事項	依據每種基板設計
基板固定	另外需要支架、閘門、真空泵
焊盤直徑	200 μm以上, 4端子時300 μm以上
最大點數	8192

靜電電容測試用吸真空臺面E4101概要

基板尺寸	50W × 90D～105W × 250D mm
可固定的基板厚度	0.1?0.8 mm
注意事項	為了對應整個板厚范圍，需要更換調整板厚的墊片
基板固定	另外需要真空泵E4106
