可安裝30ch~60ch的數據采集儀

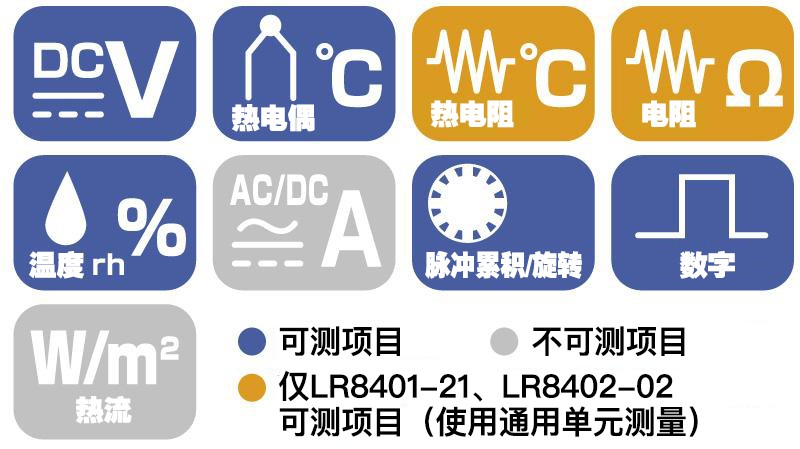

30ch~絕緣輸入 DC電壓/溫度、熱電偶/溫度、熱電阻/濕度/脈沖累積/轉數/數字/電阻測量 10ms間隔直接記錄至U盤和CF卡內 USB/LAN通訊

詢價預約

概要
規格
選件
相關下載

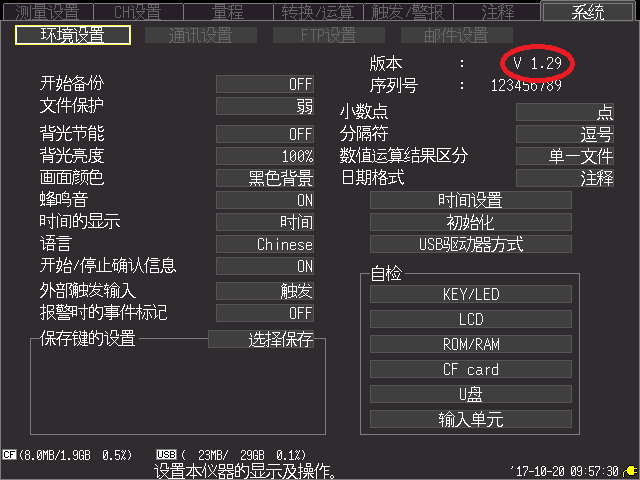

主機升級

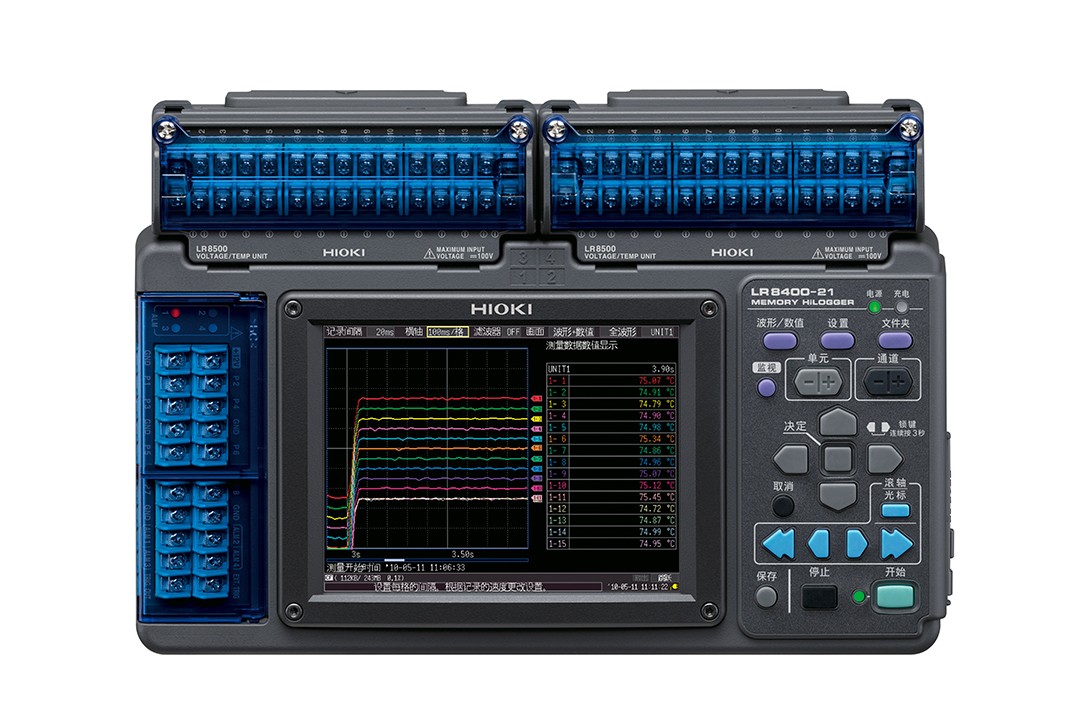

● 標配30ch，尺寸小巧
● 單元增加到60ch后，仍然僅A4尺寸
● 可使用U盤和CF卡直接保存
● 標配USB2.0，100BASE-TX LAN
　※主機Ver1.20之后可使用LAN通訊
● 5.7英寸TFT彩色液晶屏

記錄冷藏庫內的溫度：數據采集儀LR8400-21、LR8401-21、LR8402-21

記錄內部溫度和外形溫度時，可以看到溫度差異。而且，即便記錄開始的時間軸是秒為單位，也能在一段時間后希望改為分鐘為單位時改變“橫軸刻度”，或在希望確認測試儀的屏幕上溫度變化時返回到之前查看時間軸。
適用于電池、汽車和環境測量的多通道數據采集儀

可用于以下用途
●燃料電池部品開發、能源行業
●符合JIS汽車標準，車載的數據采集
●設備的保養和檢查
●電子產品的評估

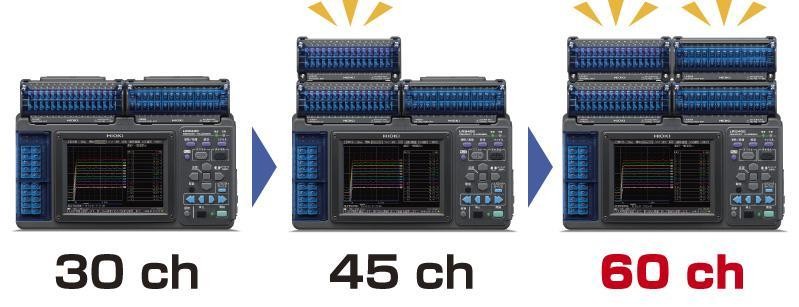

最多擴充至的30ch數據采集儀

購買后可以根據需要擴充測量通道數。
標配通道數為30ch。
可增加2個15ch輸入單元，最多可增加至60ch。
（所有通道絕緣輸入）
另外，搭載8ch的脈沖/數字輸入。
每個通道可以選擇脈沖/數字輸入。
*主機標配的單元是不能拆卸的。

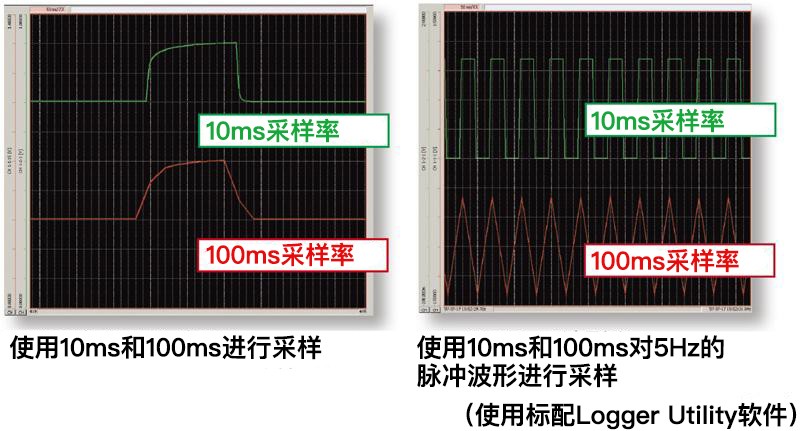

10ms高速采樣的數據采集儀

在混動類汽車等電子化的汽車開發中，需要進行負載急劇變化的測試要求。
1~15ch測量是10ms，因此可以準確捕捉負載急劇變化時的情況。
16~30ch測量也可以達到20ms采樣率。
*31~60ch測量時為50ms采樣率。

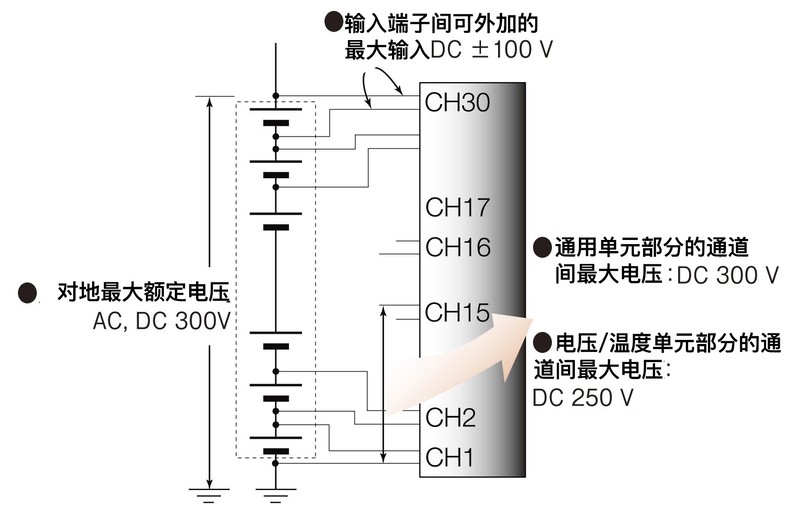

通道間，對地間最大額定電壓300V的高耐壓的數據采集儀

不光是燃料電池，還有如大樓中用于UPS（不停電電源裝置）的電池等、電芯或軟包電池層疊連接狀態下進行多點測量。
這時，各輸入通道之間和對地間，只有層疊部分外加了高壓。
因為通用單元的通道間最大電壓為DC300V和高耐壓，所以能安全的進行測量。
（電壓/溫度單元為DC250V）
※通道之間通過半導體繼電器絕緣。
若雷擊浪涌等導致通道間外加了超過產品規格的電壓時，可能會造成半導體繼電器短路故障，因此請千萬注意。

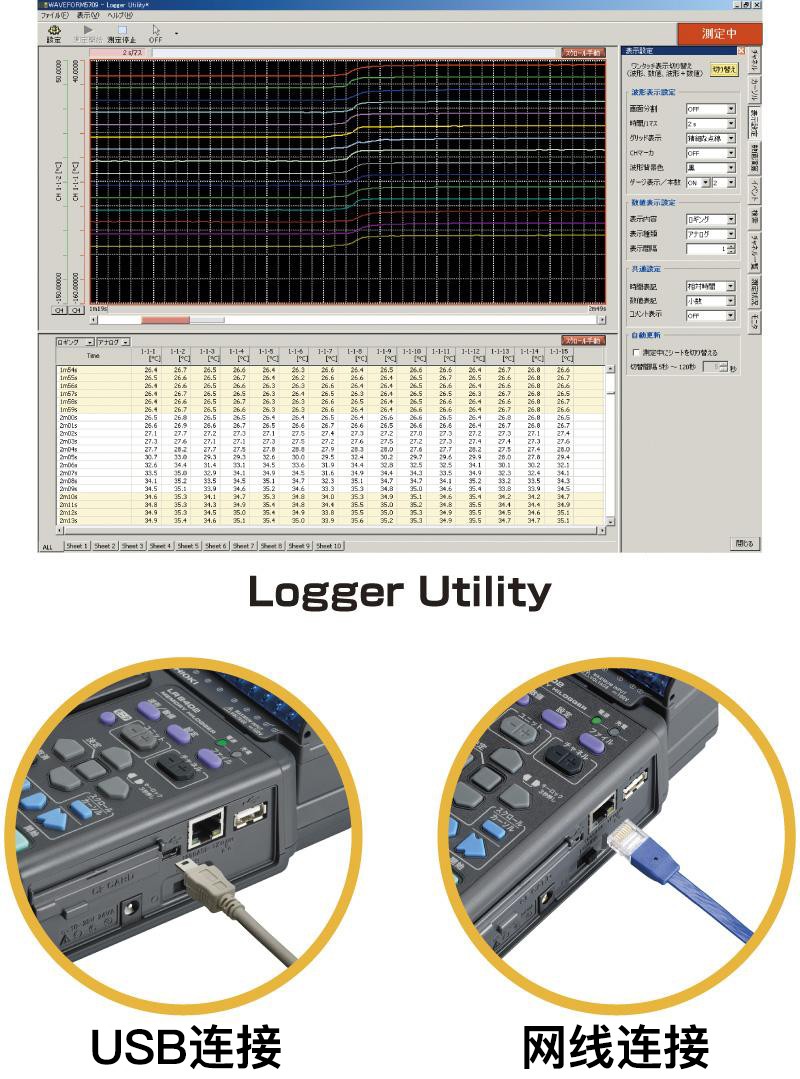

標配用于測量和分析的計算機軟件

標配適用于計算機測量的專用應用軟件“Logger Utility”。
將數據實時記錄在計算機中。
測量過程中，也能查看之前的數據。
計算機和數采通過USB或網線連接。

基本參數

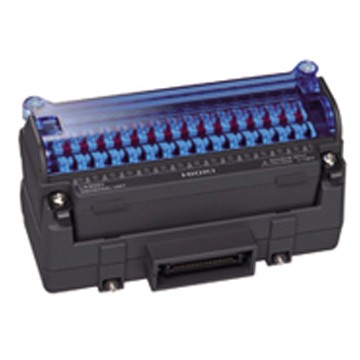

通用單元LR8501 ※根據機型不同，單元組合則不同	【通道數】模擬15ch掃描絕緣輸入(4極帶壓緊端子的端子板) 【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500nV ※通道間絕緣，主機間絕緣【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣【溫度：白金熱電阻】-200℃～800℃，3檔量程(Pt100，JPt100)，最高分辨率0.01℃ ※通道間不絕緣【電阻】10Ω～200Ωf.s.4檔量程，最高分辨率0.5mΩ ※通道間不絕緣【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣【通道間最大電壓】DC300V【最大輸入電壓】DC±100V 【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓)

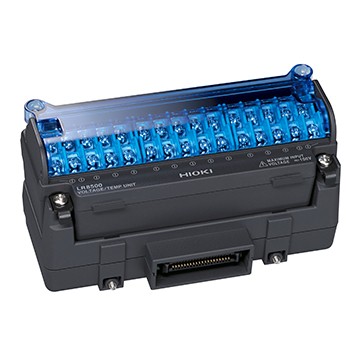

電壓、溫度單元LR8500 ※根據機型不同，單元組合則不同	【通道數】模擬15ch掃描絕緣輸入(2極帶M3螺絲的端子板) 【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500nV ※通道間絕緣，主機間絕緣【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣【溫度：白金熱電阻】無【電阻】功能【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣【通道間最大電壓】DC250V【最大輸入電壓】DC±100V 【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓)
脈沖/數字輸入部分	【通道數】脈沖輸入8ch或數字輸入8ch(可每個各通道的脈沖/數字，所有脈沖輸入通道和主機共地) 【脈沖累積】0～1000M脈沖，1檔量程(無電壓a接點，開路集電極或電壓輸入)，最高分辨率1脈沖【轉數計算】0～5000/n(r/s)f.s. 1檔量程(和累積相同的輸入信號)，分辨率1/n(r/s)※n為每1轉的脈沖數1~1000 【數字輸入】每個記錄間隔記錄1/0 【通道間最大電壓】非絕緣【最大輸入電壓】DC0~50V
記錄間隔	10ms~50ms，100ms~1小時，19個設置(每個記錄間隔都高速掃描所有輸入通道)※10ms~50ms有通道數的限制
數字濾波	OFF/50Hz/60Hz(自動設置截止頻率)
存儲容量	內存8MW，CF卡/U盤(僅保證HIOKI原裝CF卡的正常操作)
接口	LAN：100BASE-TX，功能：通過附屬軟件/通訊指令采集數據、FTP服務器/客戶端、HTTP服務器、E-mail ※主機Ver1.20以后可使用LAN通訊 USB：USB2.0系列迷你BX1，功能：通過附屬軟件/通訊指令采集數據、將外部媒介的數據傳輸至計算機中
顯示屏	5.7英寸TFT彩色液晶(640×480點)
功能	實時保存至CF卡/U盤中，數值/波形運算等

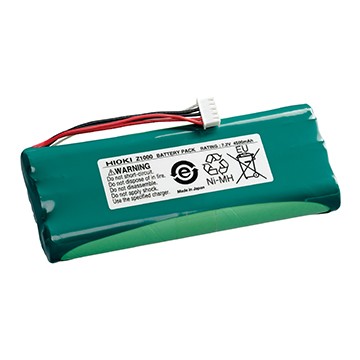

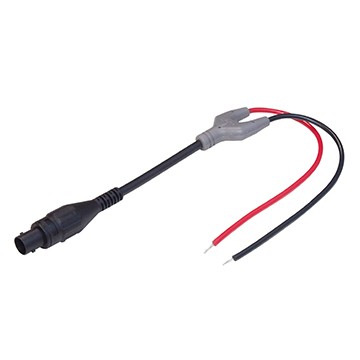

電源	AC適配器9418-15(AC100~240，50/60Hz），電池組Z1000/連續使用時間5h，DC10~28V（連接線請另外咨詢）
體積和重量	272W×182.4H×66.5Dmm，【LR8400-21】1.8kg(僅主機)，【LR8401-21】1.7kg(僅主機)，【LR8402-21】1.8kg(僅主機)
附件	詳細說明書×1，測量指南×1，AC適配器9418-15×1，CD-R(數據采集應用軟件Logger Utility×1，USB線×1
