熱流數據采集儀LR8432

返回上一頁

小巧輕便熱流數據采集儀，適用于隔熱功能的評估和溫度變化原因的分析

10ch絕緣輸入通過熱流量傳感器測量熱量和流向最高采樣率10ms 實時記錄至CF卡或U盤中

詢價預約

概要
規格
選件
相關下載
解決方案
常見問題

● 使用熱流傳感器測量熱量和熱流情況
● 簡單分析溫度、熱流

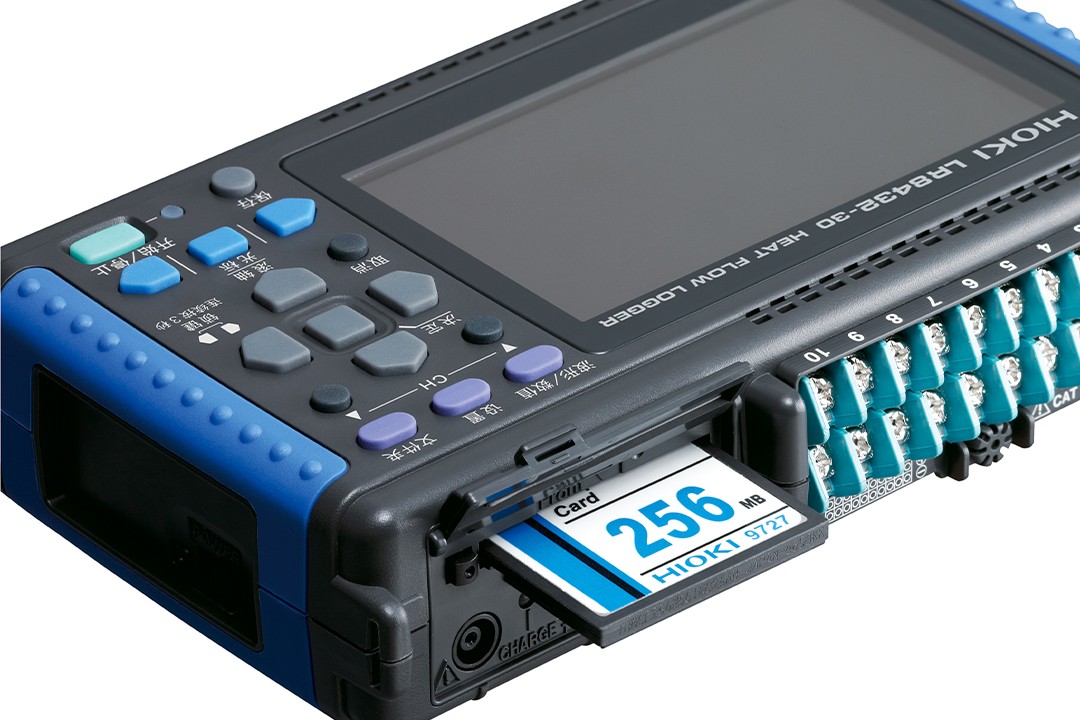

● U盤記錄測量數據，輕松傳輸至PC。長時間記錄時使用可靠性更高的CF卡記錄
● 實時記錄中可更換存儲媒介
● 模擬輸入10ch絕緣
● 所有通道可達最高10ms采樣率
● 通過較難受到干擾影響的測量電路提高抗干擾性

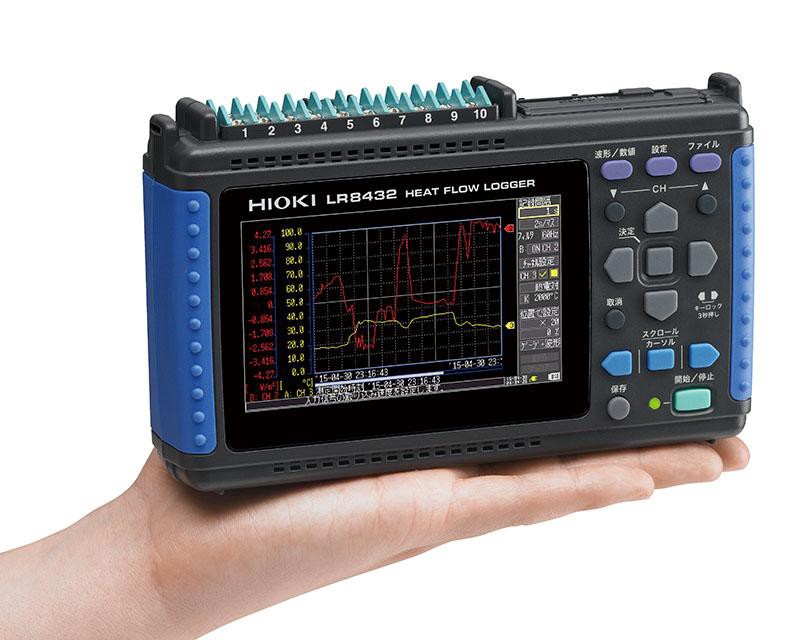

● 方便攜帶的輕巧機身，高清晰度的寬幅液晶屏

電池組9780為另售的選件。長時間記錄重要數據時，推薦使用HIOKI原裝選件中的CF卡。使用HIOKI原裝選件中的CF卡以外的媒介則無法保證正常操作。

熱流采集儀的使用方法：通過產品介紹和實測進行說明

熱流測量是指能將發熱量和吸熱量數值化后顯示波形的測量方法。
熱電偶的無法掌握的微涼的溫度變化情況也能通過測量熱的移動情況來清楚了解。
選件中的熱流傳感器是柔性的可彎曲款，有大中小3種尺寸可選。也能測量如配管等曲面或電子元件等較細小處。

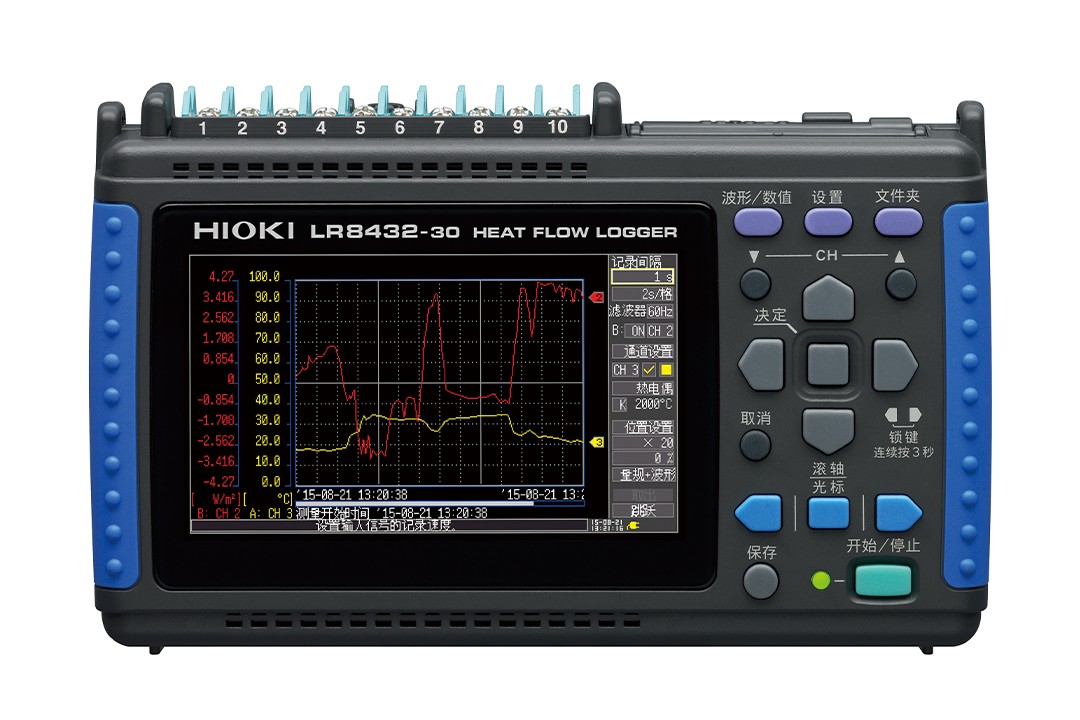

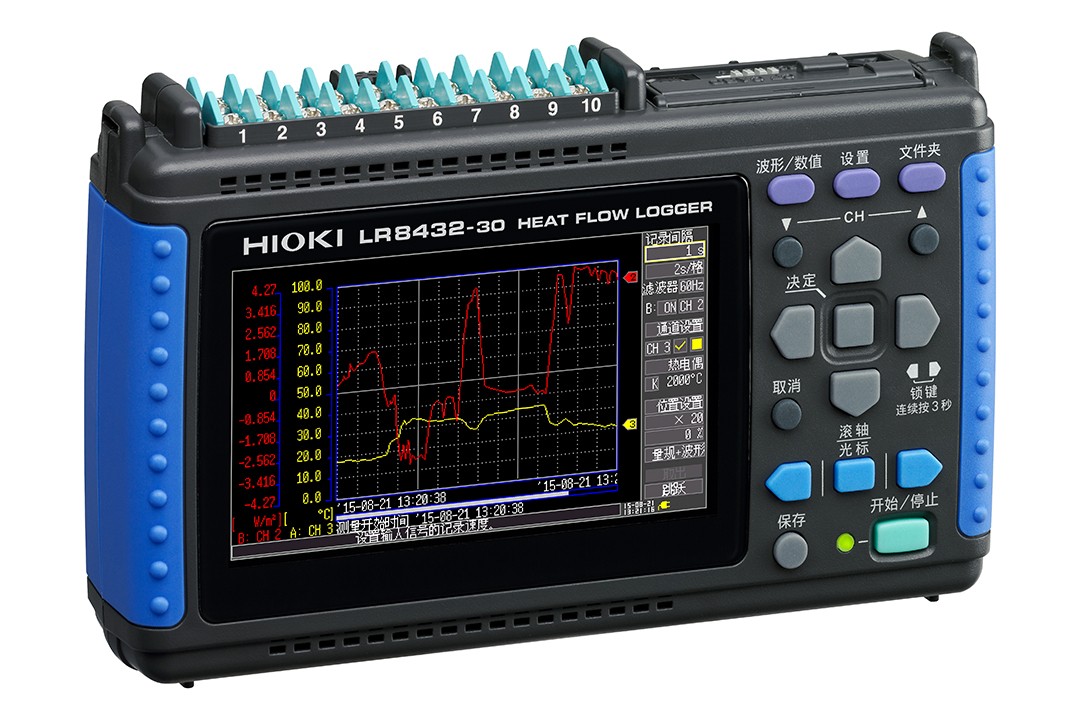

熱流采集儀有LR8432和LR8410-30特制品兩種機型。
適用于把握溫度變化原因可測量熱通量的“熱流數據采集儀”

LR8432是一款將“熱量”可視化的熱流數據采集儀。
通過使用熱流量傳感器將熱能傳遞（熱流）和熱能量可視化，從而成為溫度變化的主要指標。
10ch的數據采集儀，除了熱流傳感器，還能輸入熱電偶和電壓等。
有助于研發和性能評估的熱量管理的、測量熱通量的數據采集儀

通過使用熱流數據采集儀LR8432查看熱流量（流入/流出）和熱量，有助于更精確的空調控制和產品開發中的熱量管理。
●用于分離汽車零部件的發熱量和吸熱量

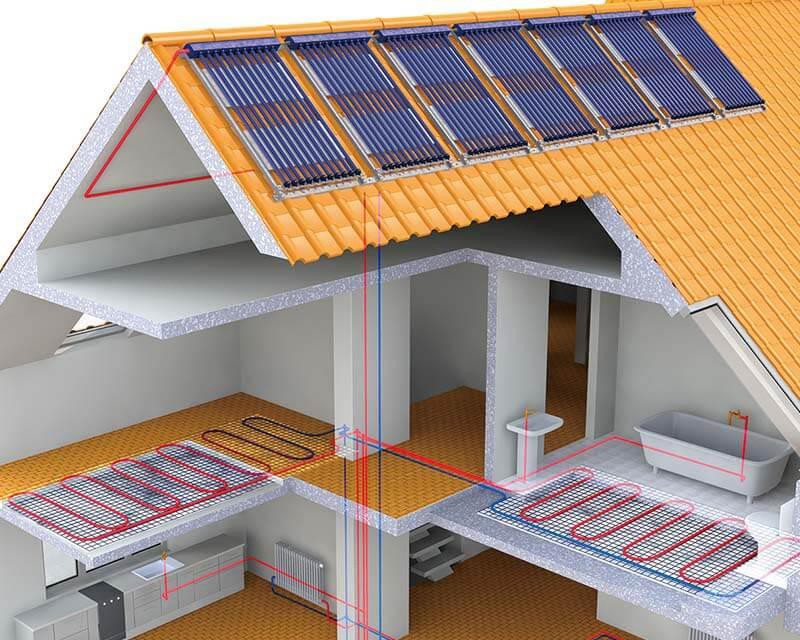

●用于建筑外殼設備的性能評估
●用于家用電器的節能測量
●用于調查人體熱量的影響
●用于工廠管道的絕緣劣化診斷
●作為農業土木工程溫度變化的指標
●用于食品儲存的質量監控
●用于開發材料、運動服和冬裝
等等

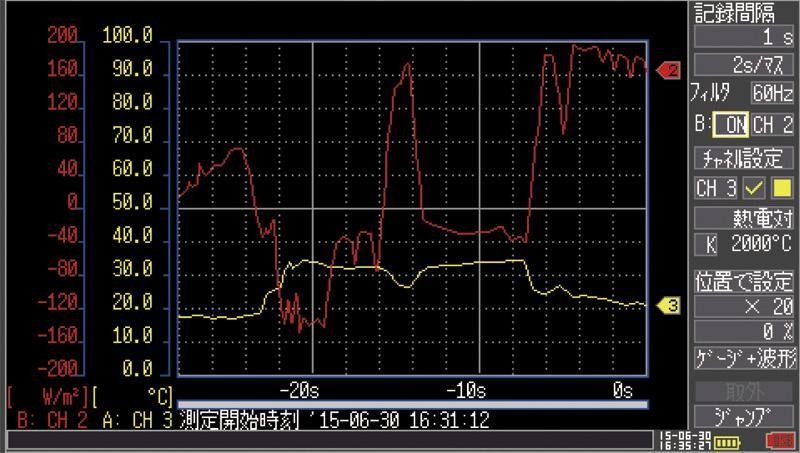

同時顯示熱流和溫度的刻度

使用無線熱流數據采集儀LR8432能夠同時顯示所測熱流和溫度的刻度。
通過同時顯示想要比較的數據，溫度和熱流動向一目了然。

基本參數

熱測量特化功能	■簡單的縮放設置：直接輸入熱流傳感器的敏感度 ■運算：便于熱流測量的波形運算（單純平均、移動平均、累積、熱貫流率），根據數值運算的累積等
模擬輸入	[通道數]模擬10ch掃頻絕緣輸入（2極M3螺絲固定端子板） [電壓測量范圍] ±10 mV～±60 V, 1-5V, 最高分辨率 500 nV [熱電偶測量范圍] -200℃ ～1800℃ (根據所用傳感器不同而不同), 熱電偶 (K, J, E, T, N, R, S, B), 最高分辨率 0.1℃ [熱電阻]無[濕度]功能 [最大輸入電壓] DC 60 V [通道間最大電壓][對地最大額定電壓] AC 30 Vrms, DC 60 V (外加在輸入通道-外殼間, 各通道之間也不會損壞的上限電壓)
脈沖輸入	[通道數]脈沖輸入4ch（脈沖輸入專用連接器，和主機共地） [脈沖累積] 0～1000M (count) (無電壓a接點, 開路集電極或電壓輸入), 最高分辨率1 (count) [轉數變化] 0～5000/n (轉/秒), 分辨率 1/n (轉/秒) ※n按照每1轉的脈沖數1～1000 [最大輸入電壓] DC 0～10 V [通道間最大電壓][對地最大額定電壓]非絕緣
記錄間隔	10ms～1小時，19種設置（每個記錄間隔都會高速掃描所有輸入通道）
數據濾波器	OFF/50Hz/60Hz (自動設置截?cái)囝l率)
存儲容量	內存3.5MW，CF卡/U盤（僅保證HIOKI原裝CF卡的正常操作）
外部接口	U盤：USB2.0系列迷你B×1，功能：通過計算機控制，將CF卡內的數據傳輸至計算機中（U盤內的數據不能通過USB通訊傳輸至計算機中）可復制CF卡/U盤的存儲驅動器
顯示屏	4.3英寸WQVGA-TFT彩色液晶（480 × 272點）
功能	實時保存至CF卡/U盤中，數值運算等
電源	[AC適配器]Z1005（AC100~240V，50/60Hz），最大30VA（含AC適配器），最大10VA（僅限主機） [電池組]9780/連續使用時間：2.5h（25℃參考值），最大3VA [外部電源]DC10~16V，最大10VA（連接線請咨詢，配線3m以下）
體積及重量	176W × 101H × 41Dmm, 550g（未安裝電池組9780時）
附件	測量指南×1，CD-R（數據采集應用軟件 Logger Utility，使用說明書PDF）×1，USB連接線×1，AC適配器Z1005×1
