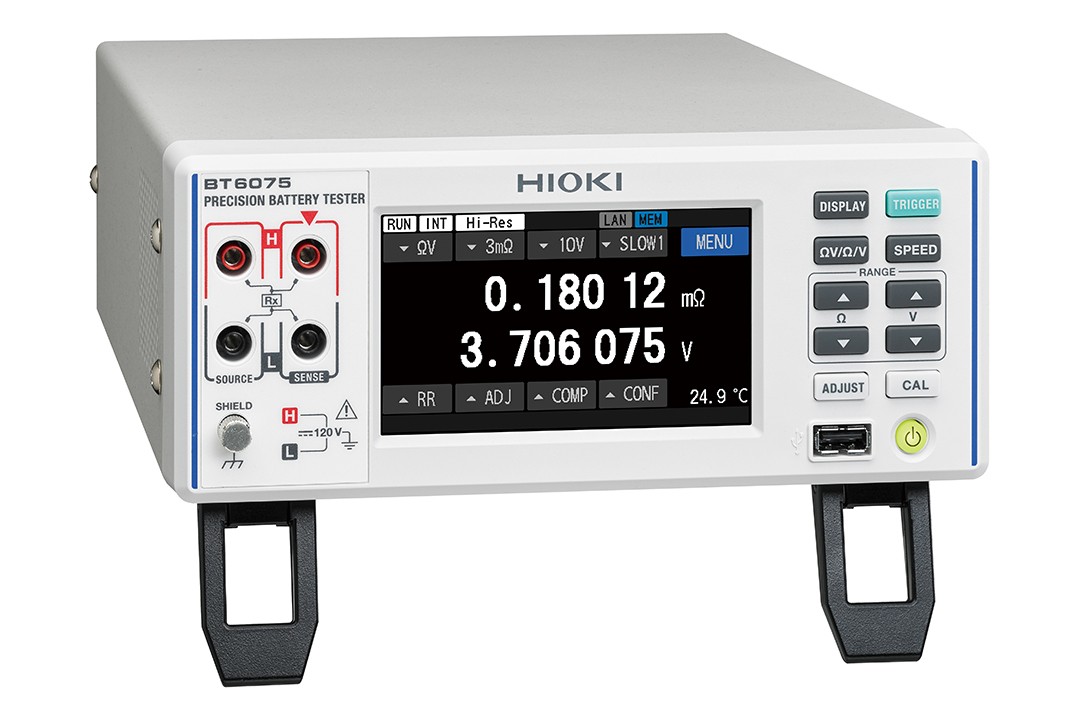

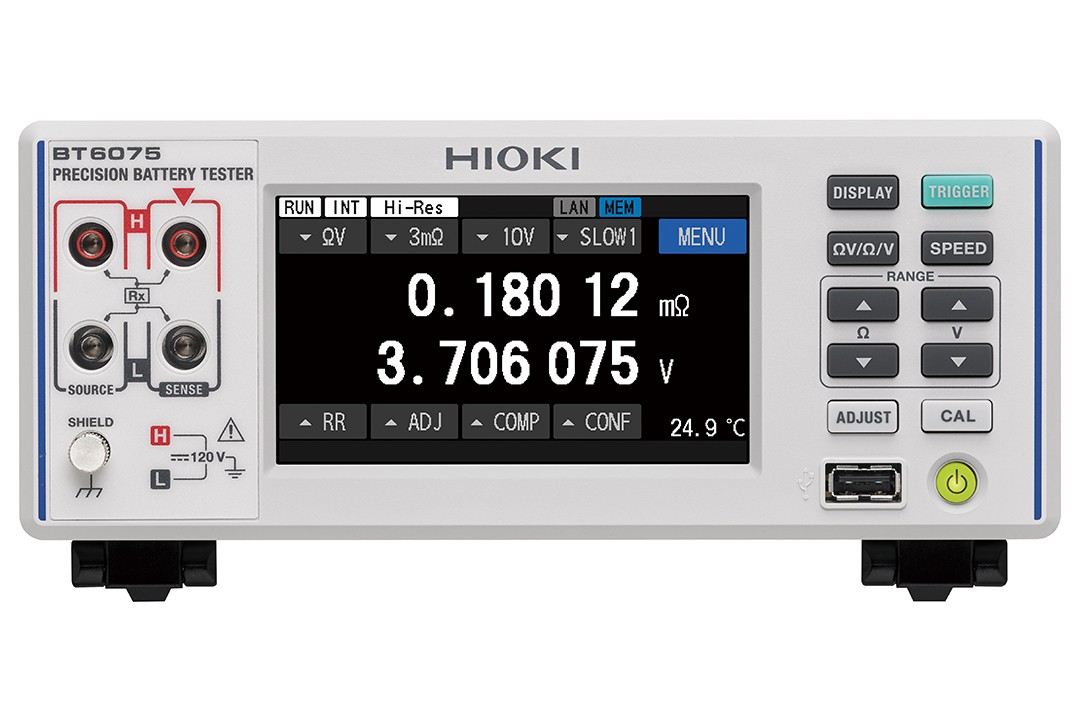

電池測試儀BT6065，BT6075

為新一代大容量電池提供高精度OCV/IR檢查

概要
規格
選件
相關下載

● 業界高精度的AC-IR、DCV測量功能
- AC-IR最高分辨率10 nΩ，5位半：出色的電阻測量分辨率和穩定性
- DCV最高分辨率1 μV，7位半：可與高精度電壓計匹敵的電壓測量精度
● 同時測量ΩV的真值：最快檢查時間12ms，保證穩定性的同時檢測時間縮短一半
● 適用于內部電阻1mΩ以內的大容量電池的生產線
- 用于出貨檢查的高精度分選：BT6075
- 用于初期工藝時的OCV/IR測試，缺陷產品檢測：BT6065

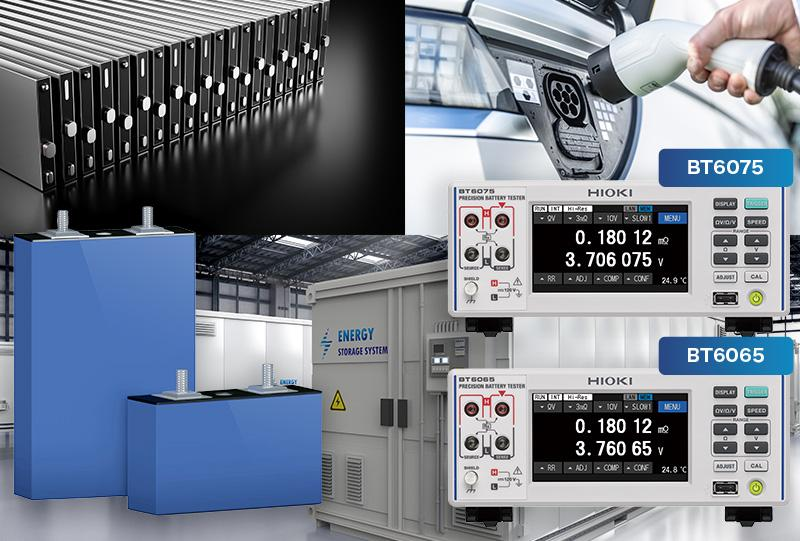

優秀的電池測量功能：根據檢查工藝選擇機型（2款）

▄ 電池測試儀BT6075
出貨和進貨檢查
適用于高精度分選
·電壓顯示：7位半
·DCV最高分辨率：1μV
·AC-IR最高分辨率：0.01 μ?

▄ 電池測試儀BT6065
適用于化成工藝和老化試驗
適用于初期工藝中的OCV/IR測試
·電壓顯示：6位半
·DCV最高分辨率：10μV
·AC-IR最高分辨率：0.01 μ?

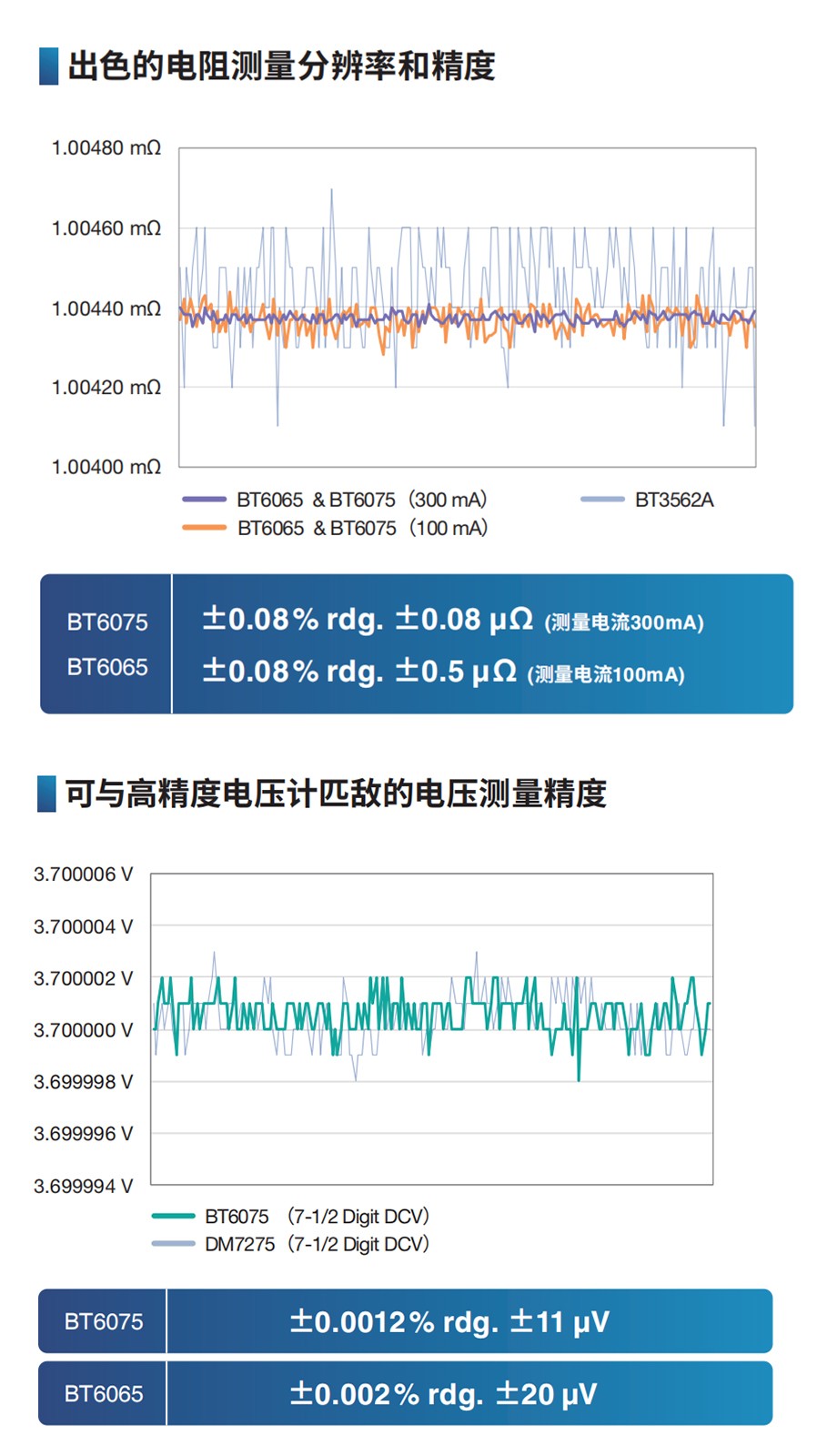

出色的AC-IR, DCV測量再現性

▄ 出色的電阻測量分辨率和精度
AC-IR 的最大分辨率為 10 nΩ。
在測量電流為300mA時，優秀的SN比，可獲取穩定的測量數據。
適合測量低電阻的電池。
【BT6065、BT6075共通】
±0.08% rdg. ±0.08 μΩ（測試電流 300 mA）
±0.08% rdg. ±0.5 μΩ（測試電流 100 mA）

▄ 可與高精度電壓計匹敵的電壓測量精度
無需為OCV/IR測試增設電壓計。
7位半(分辨率 1μV)和6位半(分辨率 10μV)中的任意機型都具有
與高精度電壓計匹敵的測量精度。

【BT6075】
7位半（分辨率 1 μV）
±0.0012% rdg. ±11 μV
【BT6065】
6位半（分辨率 10μV）
±0.002% rdg. ±20μV

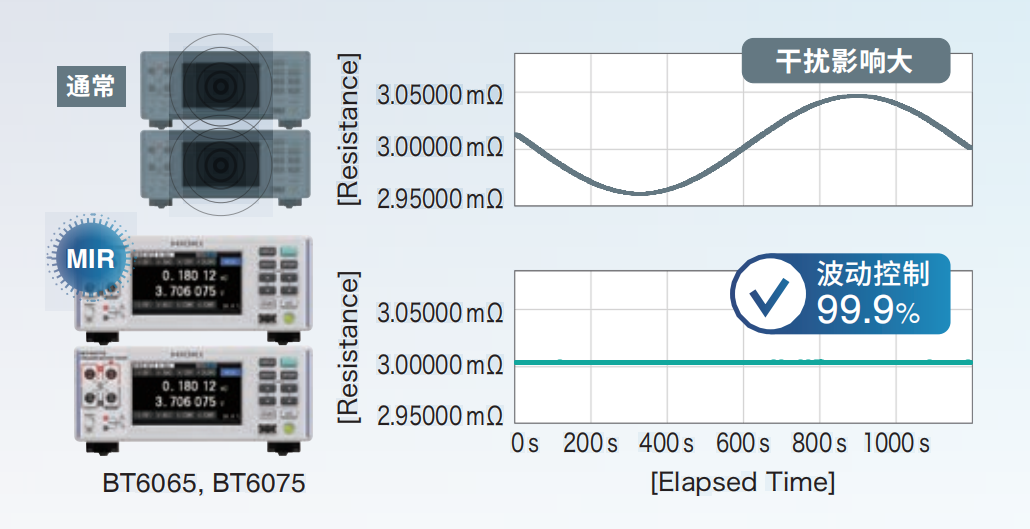

實現簡便、可靠的同時檢測【MIR模式(減少相互干擾)下的穩定測量】

想要2臺儀器同時高效測量
通常，當兩臺電池測試儀靠近并同時測量時，相互干擾會導致測量值波
動。MIR 模式可減少相互干擾，確保穩定測量。因此，可實現同時使用2臺電池測試儀快速準確地進行檢測。

MIR技術的特點
- 無需同步線纜等額外選件
- 2臺電池測試儀完全同步測量，不同于傳統技術“脈沖輸出功能”

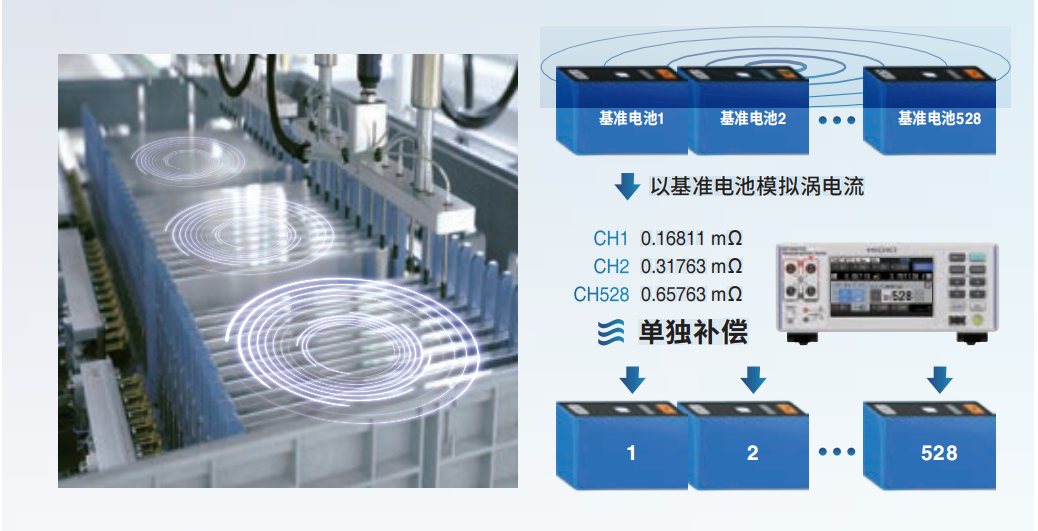

正確補償相鄰電池的渦電流影響【多通道校準功能】

想要正確地測量多通道

測量排列在托盤中的電池時，相鄰電池的金屬外殼產生的渦電流是導致誤差的原因。

利用多通道校準功能以實際電池為基準正確補償渦電流，從而更準確地測量。

多通道校準功能的特點

- 多通道校準功能：可保存最多528ch的補償數據

- 使用面板保存功能可將最多6種不同的電池的校準數據(6 x 528 ch)存儲在主機中

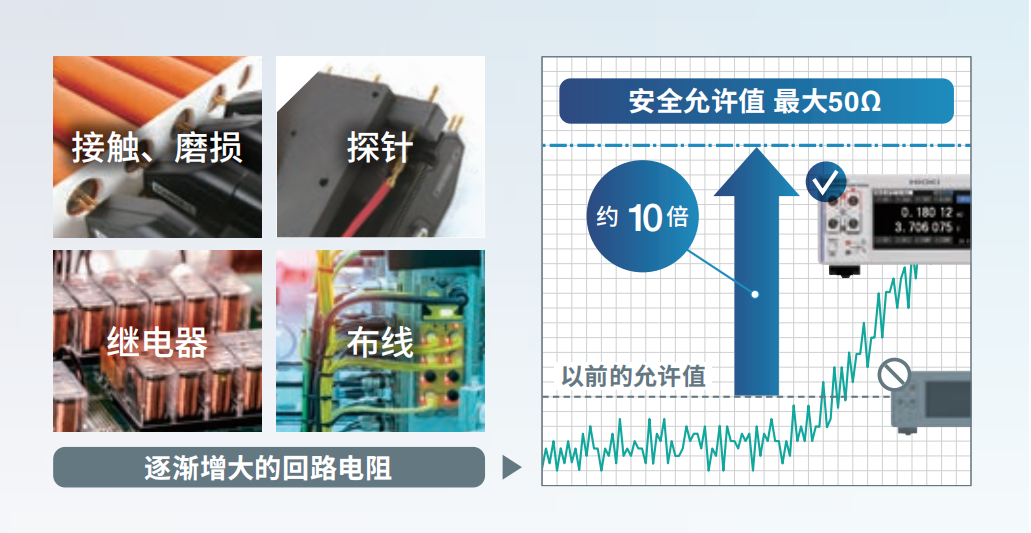

提高檢測系統的長期可靠性【提高回路電阻的允許值】

擔心系統突然停止
回路電阻是檢測系統中導線電阻、探針的接觸電阻的總和。因為回路電阻允許值高，對于探針老化及繼電器接點電阻值的增加有耐受性。進而防止系統突然停止，提高運行效率。

回路電阻允許值
- 50?：測量電流100mA以下時（全量程）
- 10?：測量電流300mA時（僅3 mΩ量程）

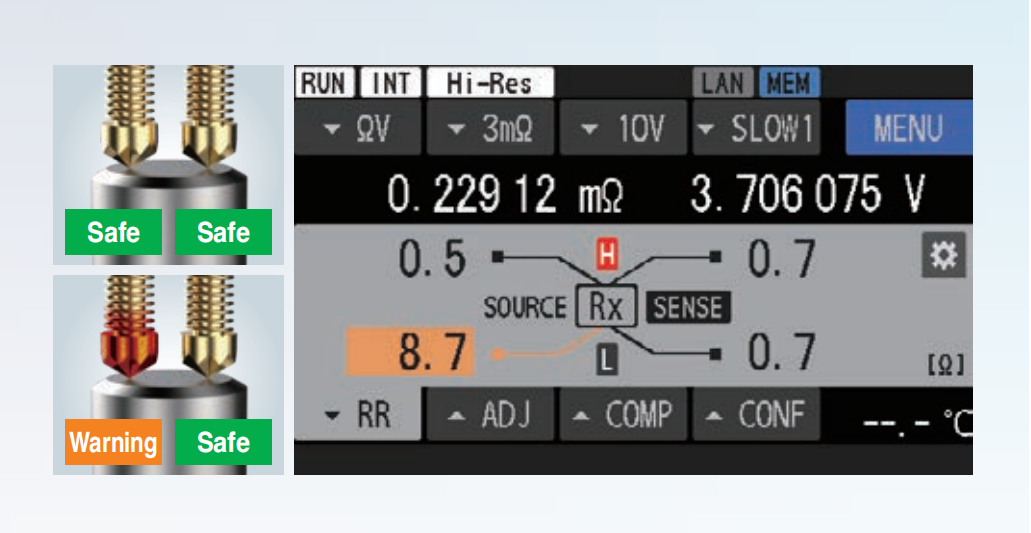

監測回路電阻，并在出現測量錯誤前發出警報【回路電阻監測（Route Resistance Monitor）】

想要減少探針的替換頻率
回路電阻監控是指包含探針的接觸電阻，對4根測試線電阻值分別進行監控的功能?？梢猿掷m(xù)監測接線異常，如探針磨損和導線斷裂等。另外，還可通過數據確定需要更換的探針，從而提高維保效率，降低使用成本。

回路電阻監測的特點
- 分別設置2個階段的閾值（Warning, FAIL）
- 測量回路電阻同時測量ΩV，提高檢測可靠性

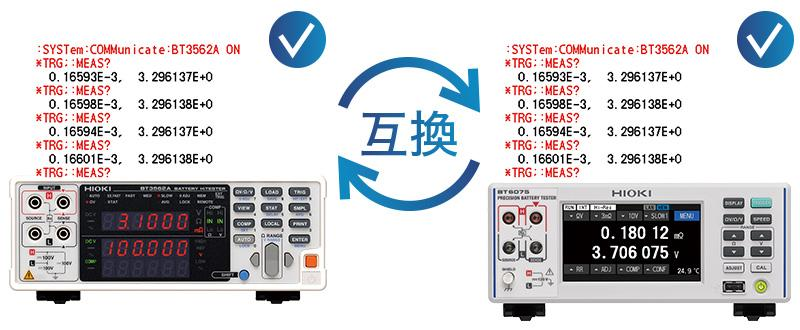

支持無縫系統集成【指令兼容模式】

可直接使用BT3562A的通訊指令，可馬上替換之前的電池測試儀并完成驗證。

基本參數（精度保證期1年）

電阻測量量程（HIGH RESOLUTION ON）	[量程 (測量電流), 精度 (SLOW2), 最大顯示值, 分辨率] 3 mΩ (300 mA), ±0.08% rdg. ±0.08 μΩ, 5.10000 mΩ, 0.01 μΩ 3 mΩ (100 mA), ±0.08% rdg. ±0.50 μΩ, 5.10000 mΩ, 0.01 μΩ 30 mΩ (100 mA), ±0.08% rdg. ±0.5 μΩ, 51.0000 mΩ, 0.1 μΩ 300 mΩ (10 mA), ±0.08% rdg. ±5 μΩ, 510.000 mΩ, 1 μΩ 3 Ω (1 mA), ±0.10% rdg. ±50 μΩ, 5.10000 Ω, 10 μΩ 30 Ω (100 μA), ±0.15% rdg. ±0.5 mΩ, 51.0000 Ω, 100 μΩ 測量電流頻率: 1 kHz ±0.2 Hz 追加精度溫度系數：0℃～18℃, 28℃～40℃的環境下，在測量精度上加算以下數值。(測量精度×0.1)/℃ 電阻測量MIR模式時加算: 電阻測量精度增加讀數的±0.01%
直流電壓測量量程	[名稱: 量程, SLOW2, 最大顯示值, 分辨率] BT6065: 10 V, ±0.002% rdg. ±20 μV, ±12.00000 V, 10 μV BT6065: 100 V, ±0.004% rdg. ±0.6 mV, ±120.0000 V, 100 μV BT6075: 10 V, ±0.0012% rdg. ±11 μV, ±12.000000 V, 1 μV BT6075: 100 V, ±0.003% rdg. ±0.60 mV, ±120.00000 V, 10 μV 追加精度溫度系數：0℃～18℃, 28℃～40℃的環境下，在測量精度上加算以下數值。(測量精度×0.1)/℃
溫度測量量程	量程：-10.0℃～60.0℃ 精度(主機+Z2005): ±0.5℃ (測量溫度 10. 0℃～40.0℃), ±1.0℃ (測量溫度 -10.0℃～9.9℃, 40.1℃～60.0℃)
回路電阻測量量程	[電阻量程, 電阻測量電流, 最大顯示值] 3 m?, 300 mA, 10.0 ? 3 m?, 100 mA, 50.0 ? 30 m?, 100 mA, 50.0 ? 300 m?, 10 mA, 50.0 ? 3 ?, 1 mA, 50.0 ? 30 ?, 100 μA, 500 ?
采樣時間(*1)	[電源頻率, FAST1, FAST2, MEDIUM1(MED1), MEDIUM2(MED2), SLOW1, SLOW2] 50 Hz, 4 ms, 10 ms, 20 ms, 40 ms, 100 ms, 200 ms 60 Hz, 4 ms, 10 ms, 17 ms, 33 ms, 100 ms, 200 ms *1: 測量功能ΩV, Ω, V通用
相應時間	測量4V的電池時，純電阻測量時：約8ms
功能	平均值（1 次 ~ 256 次)）、接觸檢查、電阻自校準、直流電壓自校準、調零 (CH528)、多通道校準 (CH528)、回路電阻檢測、電阻測量 MIR 模式(Mutual Interference Reduction Mode)、比較器、指令兼容(電池測試儀BT3562A上位兼容)、面板保存（保存組數：6）、通訊監控器、EXT. I/O測試

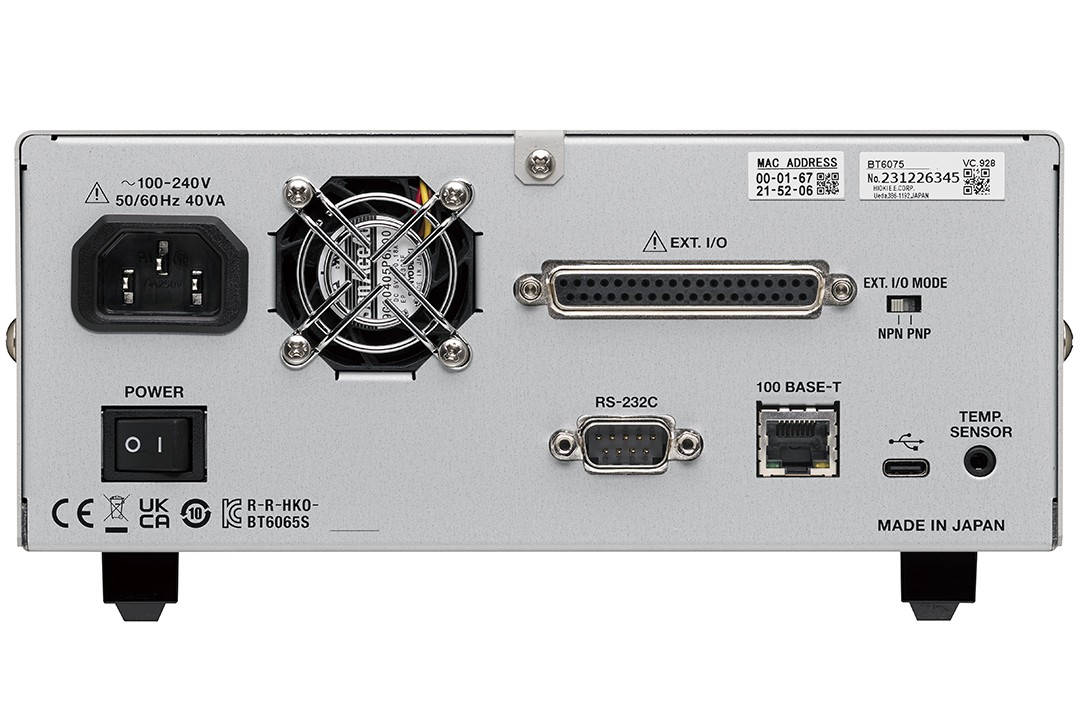

接口	LAN (10BASE T/100BASE-T, TCP/IP), USB（COM 模式, 連接器C), USB (MEM模式, 連接器A型, Z4006 USB盤使用), RS-232C (9600 bps, 19200 bps, 38400 bps), EXT. I/O
電源	額定電源電壓: AC 100 V～240 V 額定電源頻率: 50 Hz, 60 Hz 最大額定功率: 40 VA
體積·重量	約215 (W)× 88 (H) × 313 (D) mm, 約3.1 kg (不含突起物)
附件	電源線 × 1, 啟動指南× 1, 使用注意事項 × 1
