通過測量?jī)?nèi)阻( AC-IR )和開路電壓( OCV )， 可以檢查完成的電芯、模組和電池包的品質。

在電芯生產工廠生產的電芯、通過出庫檢測后，被送到模組生產工廠。隨著時間的流逝以及在運輸途中的顛簸，會引起不良的發生。通過入庫檢測后，再集成電池模組或者電池包。

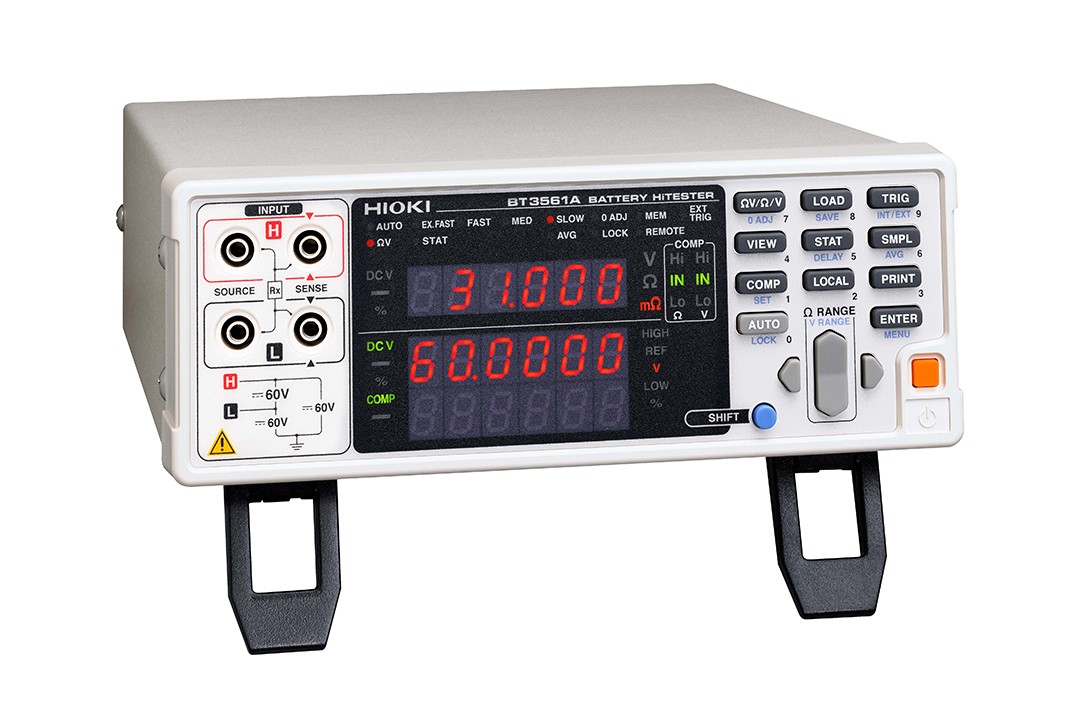

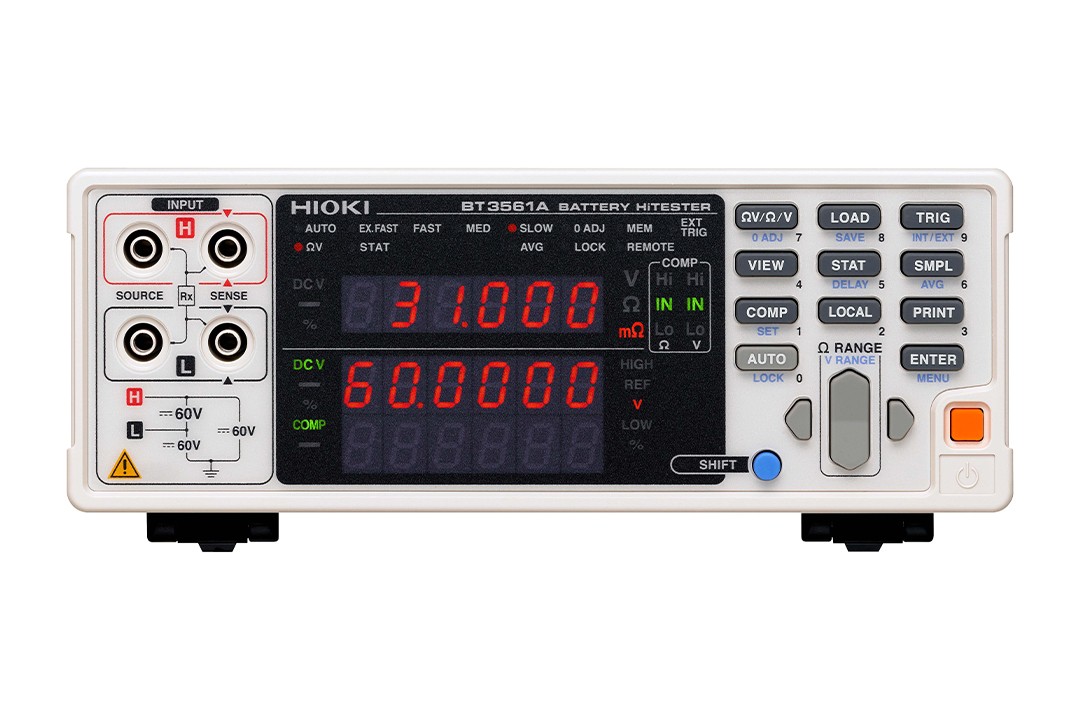

BT3561A

用于動力的小型電芯、60V以?xún)?nèi)的小型電池組

開放型電壓測量量程: 6 V/60 V

內部阻抗測量量程: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3562A

用于測試xEV大型電芯、100 V以?xún)?nèi)的中型電池包

開放型電壓測量量程: 6 V/60 V/100 V

內部阻抗測量量程：3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3563A

用于測試xEV大型電池包、300 V以?xún)?nèi)的中型電池包

開放型電壓測量量程: 6 V/60 V/300 V

內部阻抗測量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

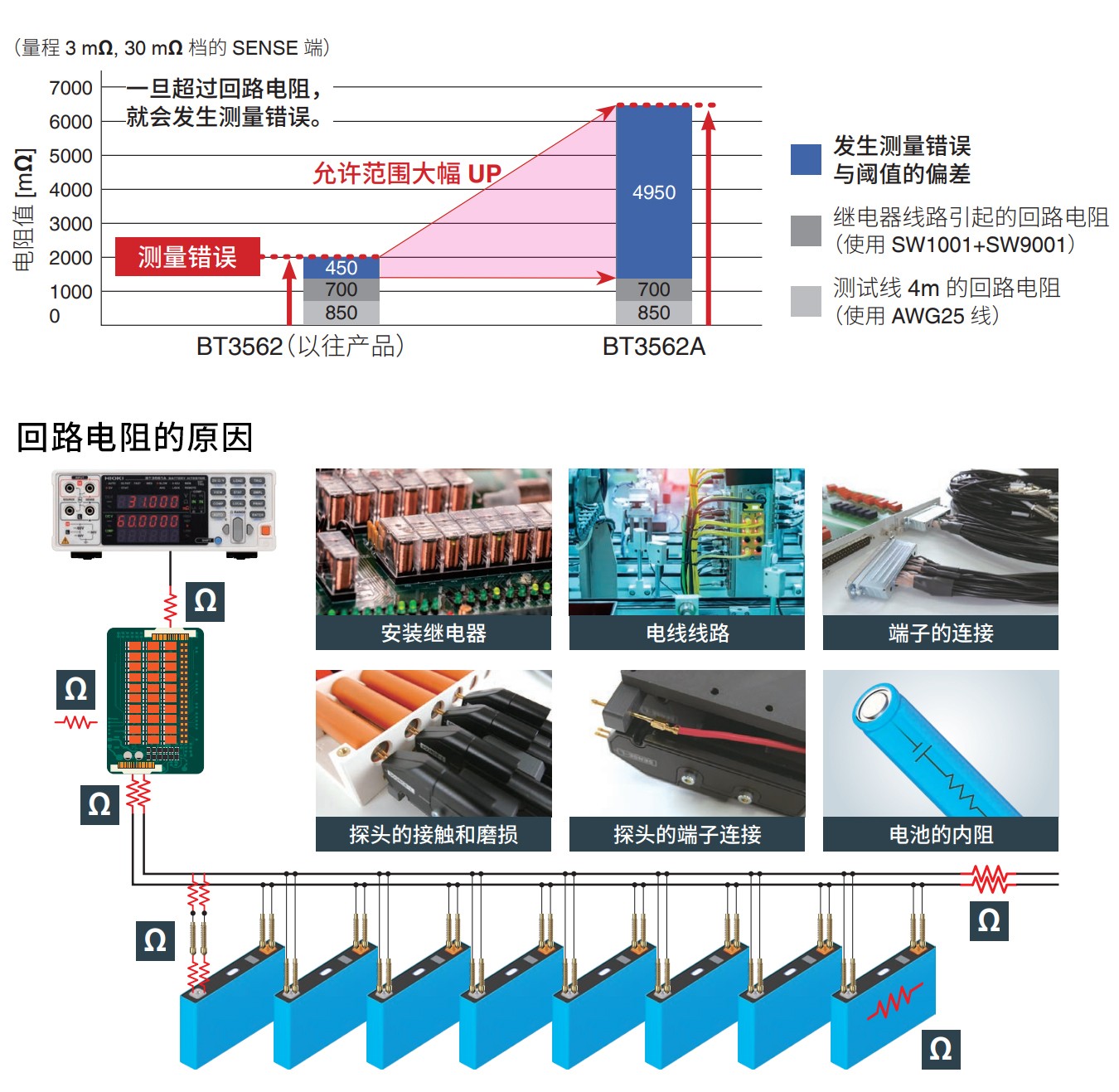

通過提高允許范圍所能解決的課題

· 繼電器選擇項的增加

· 可使用長測試線 *

· 可使用細測試線 *

· 減少探頭的交換次數

使用繼電器的多通道檢測系統的構建變得非常簡單。

工作中的系統的維保周期也變長，削減了管理工時。

* 30 m Ω 量程、往返距離 8 m 時，可以使用相當于 2.2 Ω 的 AWG29。

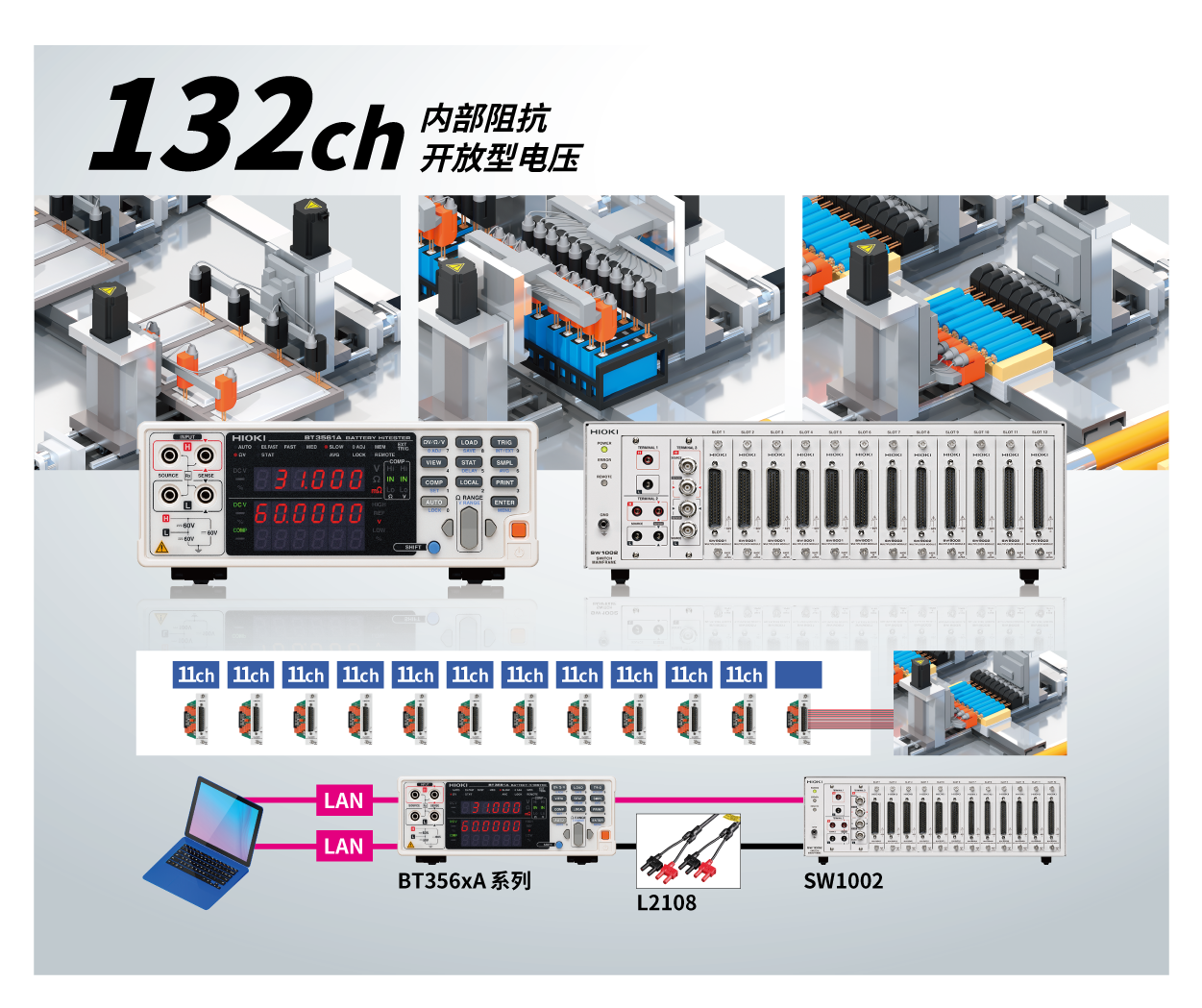

使用掃描模塊機架 SW1001、SW1002，可增加測量通道數。

此外、「BT356xA 系列與 DM7276」、「BT4560 與 DM7276」等、2 種測量?jī)x器可以組合控制進行掃描測量。

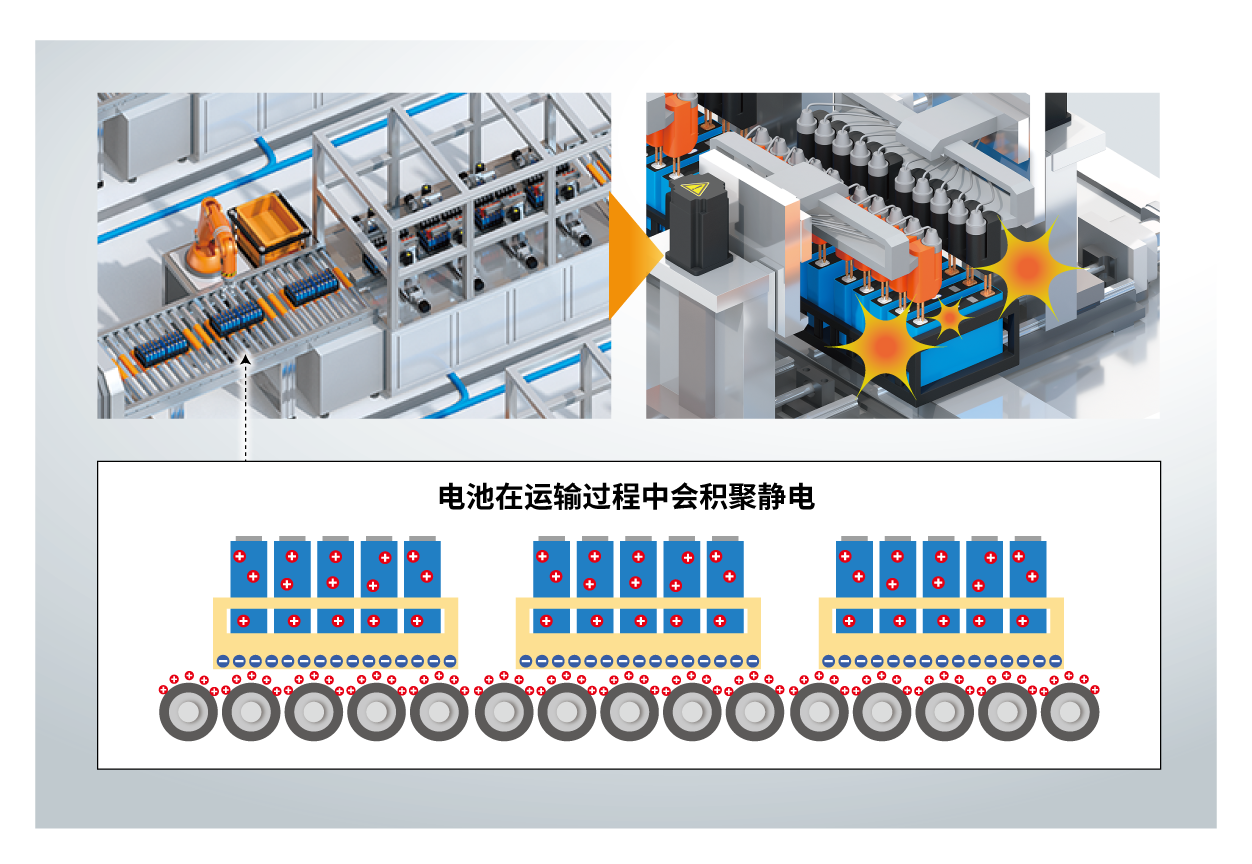

在生產線上，電池在傳送帶等上傳輸時會帶電。電池與探頭接觸的話，會引起測量?jī)x器 帶電、導致故障發生。

BT356xA 系列的設計可以允許接觸 ±30 kV 的靜電 *。防止由于靜電而造成的故障 ，減 少生產線的停機時間。

* ±30 kV IEC 61000-4-2 接觸放電

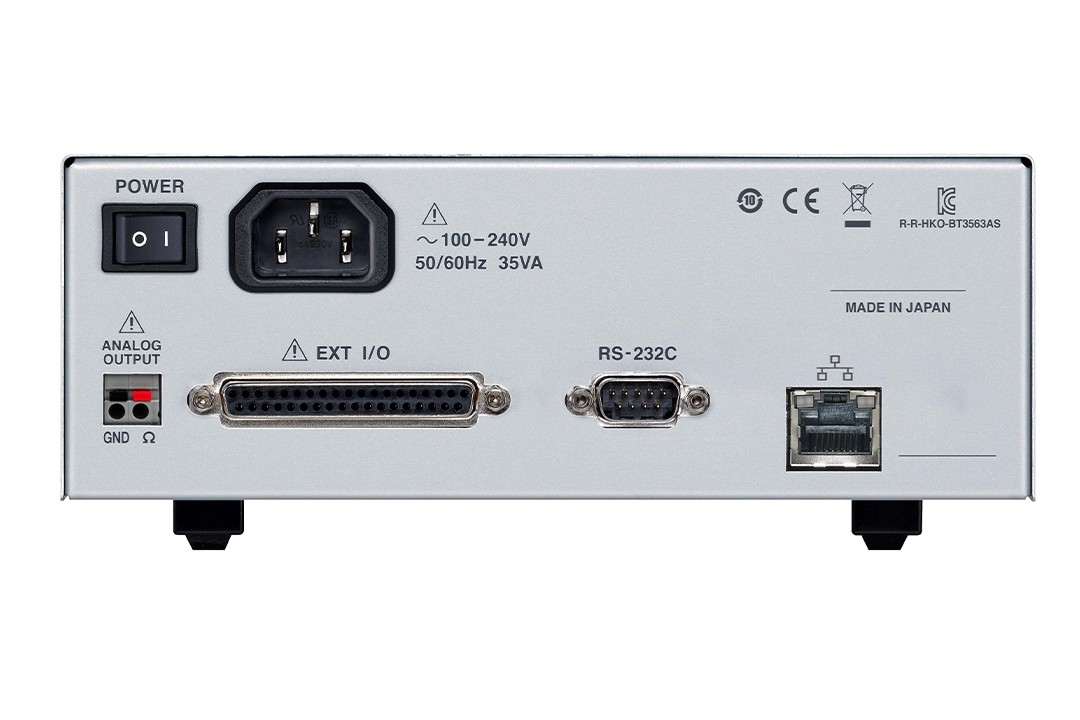

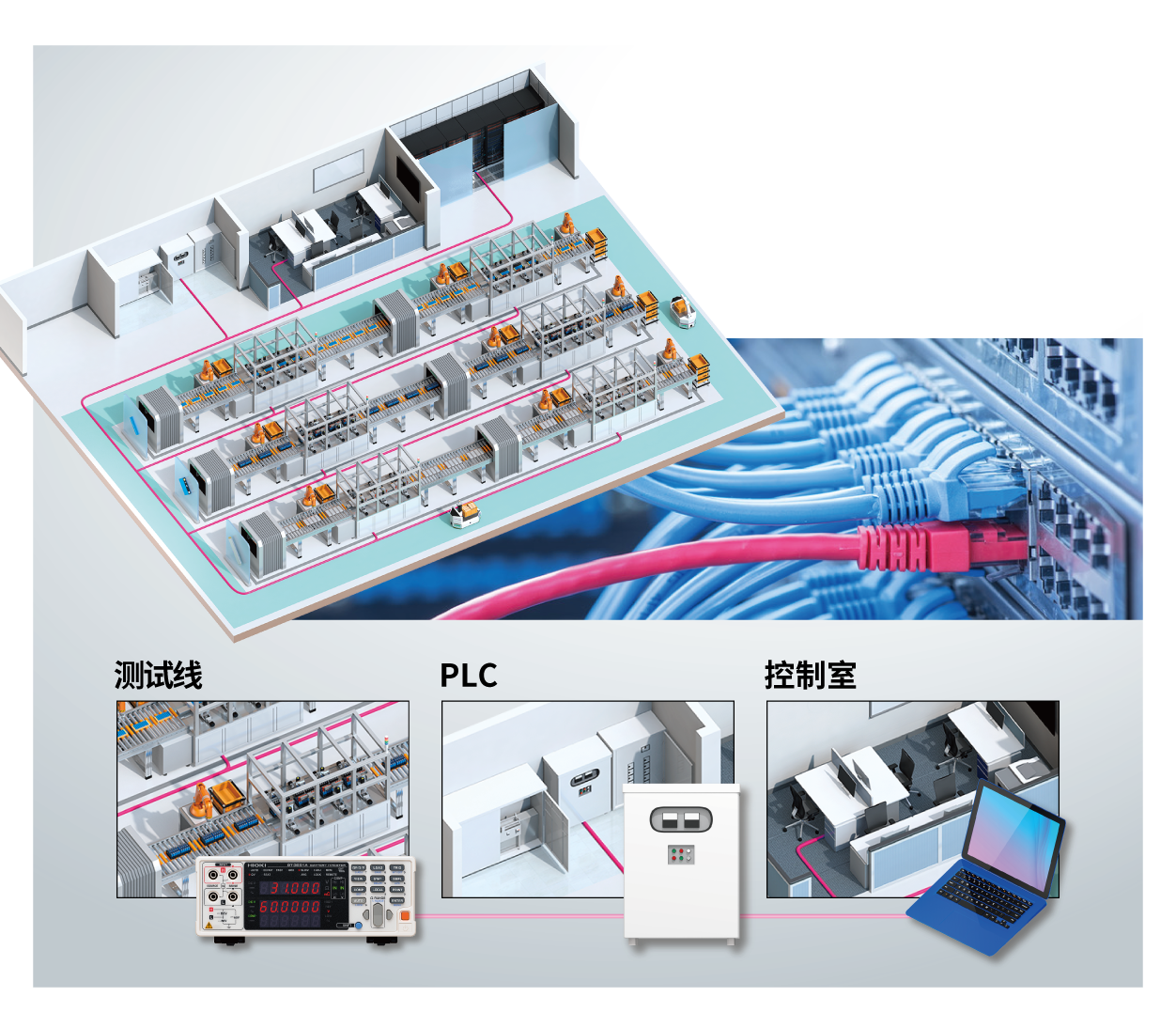

BT356xA 系列標配 LAN 接口。與 PLC*2 控制系統的連 接變得更為方便。因?yàn)槟軌蚴褂幂^為容易入手的 LAN 網 線，無論在系統搭建時、還是在維保時，都能實現成本 的削減。

此外，產品設計更具有抗干擾性和耐靜電性， 從而避免了系統故障。

*1: 最大 30 m

*2: Programmable Logic Controller, 自動控制系統

可以同時測量電池的內阻和開路電壓。

AC-IR方式可在短時間內進行測量，測量重復性高，因此適用于電芯和電池模組的入庫檢測 / 出庫檢測。

最大1000 V輸入電壓的機型( BT3564 )，可以統一測量電池組包總電阻。

因?yàn)榫哂懈呔鹊? mΩ范圍，所以也可以用于極耳焊接部和母線的電阻測量。
