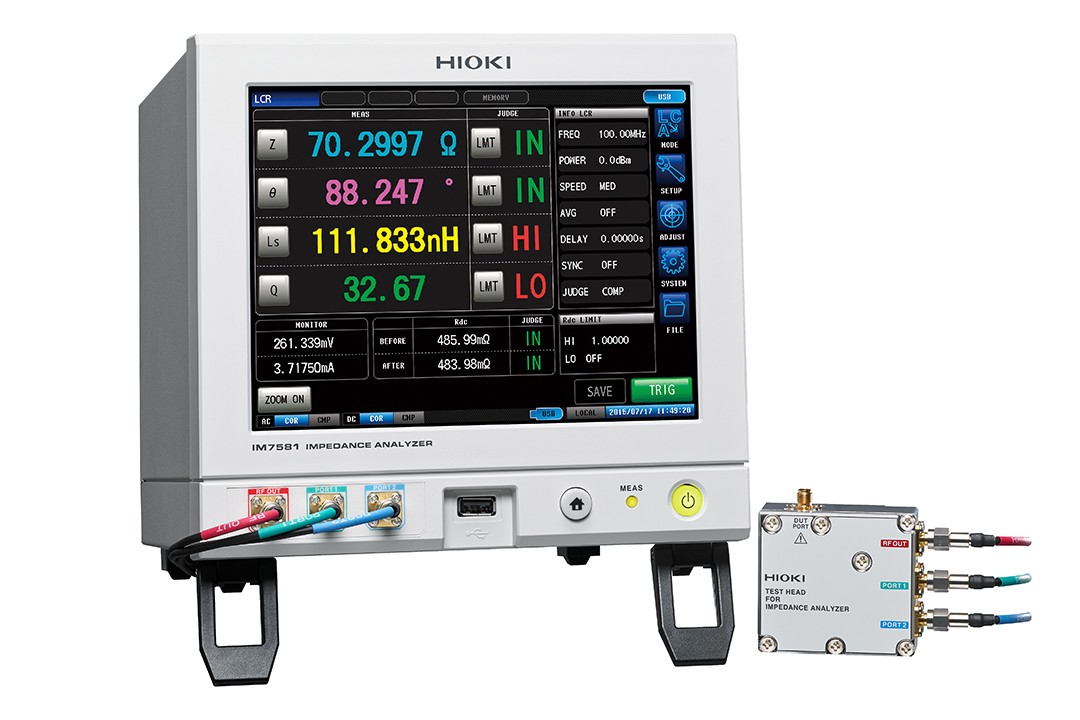

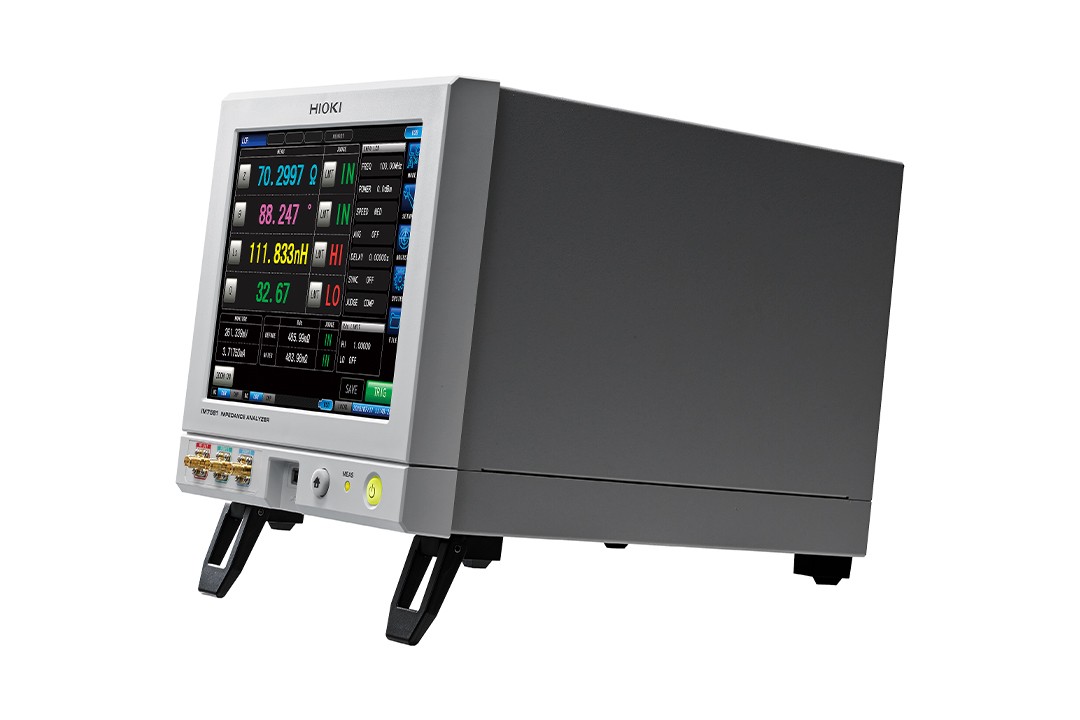

阻抗分析儀IM7581

返回上一頁

測量頻率100kHz-300MHz阻抗分析儀

測量頻率100kHz~300MHz 測量時間：最快0.5ms 基本精度±0.72%rdg. 主機大小僅機架一半豐富的接觸檢查功能

詢價預約

概要
規格
選件
相關下載
主機升級
解決方案
常見問題

● 測量頻率100kHz~300MHz
● 測量時間：最快0.5ms
● 基本精度±0.72%rdg.
● 測量方式：RF I-V法
● 緊湊主機僅機架一半大小、測試頭僅手掌大小
● 豐富的接觸檢查功能（DCR測量、Hi-Z篩選、波形判定）
● 使用分析功能在掃描測量頻率、測量信號電平的同時進行測量

主機不帶測試治具。需要使用阻抗分析儀IM7580A專用的測試治具。

阻抗分析儀IM7580s：等效電路分析功能

能夠以測量結果為基礎推測5種等效電路模式的常數。而且，可以通過模擬功能，使用推測結果或者任意的常數來顯示頻率特性的理想值。此外，使用比較器功能，還能夠確定測量結果是否在判定區域內。
阻抗分析儀IM7580系列：使用SMD治具IM9201進行LCR測量

IM7580系列5種機型的測量頻率覆蓋了1MHz?3GHz。
和用于6種尺寸SMD的測試治具IM9201組合使用，能夠簡單準確的測量樣品。
阻抗分析儀IM7580系列：區域判定功能

分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。 “區域判定功能”是設置上限值和下限值的范圍，并以IN/NG來顯示判定結果。
阻抗分析儀IM7580系列：峰值判定功能

分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。 “峰值判定功能”是以上限值、下限值、左限制、右限值來設置范圍，并以IN/NG來顯示測量的峰值是否在判定區域內。
阻抗分析儀IM7580系列：SPOT判定功能

分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。 “SPOT判定功能”是選擇任意的掃描點和參數，最多進行16點的判定。
阻抗分析儀IM7580系列：比較器功能

使用比較器功能，可以確定測量值是否進入了任意設置的判定區域內。適用于判定樣品是否合格的功能。
阻抗分析儀IM7580系列：接觸檢查功能

使用接觸檢查功能，能夠檢查樣品和測量端口的接觸狀態，并確認接觸不良情況和連接狀態。

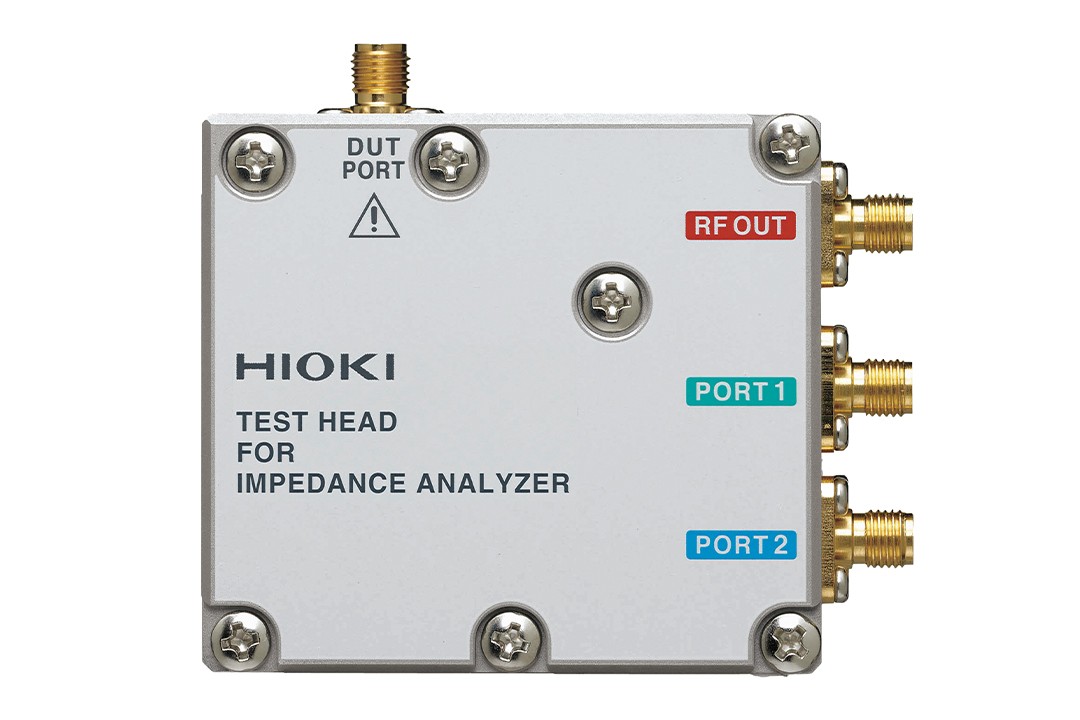

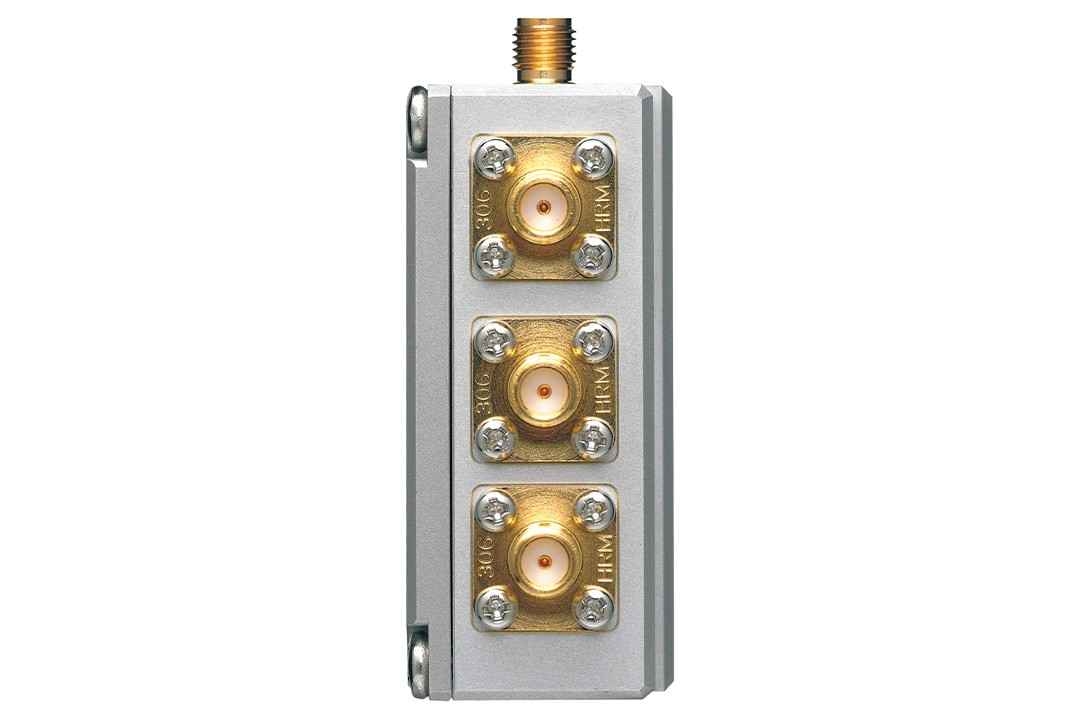

阻抗分析儀IM7580系列：測試頭的連接方法

測試頭的連接線連接阻抗分析儀。
稍微彎曲扭力扳手的手柄后擰緊螺母（0.56 N?m）。
請注意不要擰過頭。
精度計算軟件

僅需輸入數值即可輕松計算精度。
阻抗分析儀精度計算軟件請點擊

基本參數

測量模式	LCR（LCR測量），分析（掃頻測量），連續測量
測量參數	Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
精度保證范圍	100 mΩ~5 kΩ
顯示范圍	Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) θ: ± (0.000°~999.999°), Cs, Cp: ± (0.00000 p~9.99999 GF) D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %)
基本精度	Z: ±0.72 % rdg. θ: ±0.41°
測量頻率	100 kHz~300 MHz (10 Hz~10 kHz步進)
測量信號電平	功率 (dbm)模式: -40.0 dbm~ +7.0 dbm 電壓 (V)模式: 4 mV~1001 mVrms 電流 ( I )模式: 0.09 mA~20.02mArms
輸出阻抗	50 Ω (10 MHz時)
顯示	彩色TFT8.4英寸、觸屏
測量時間	最快0.5ms（FAST、模擬測量時間、代表值）
功能	接觸檢查、比較器、BIN判定（分類功能）、面板讀取·保存、存儲功能、等效電路分析、相關補償
接口	EXT I/O (處理器), USB通訊, U盤, LAN RS-232C (選件), GP-IB (選件)
電源	AC 100~240 V, 50/60 Hz, 70 VA max
體積和重量	主機: 215W × 200H × 268D mm, 6.5 kg 測試頭: 61W × 55H × 24D mm, 175 g
附件	電源線 ×1, 測試頭 ×1, 連接線 ×1, 使用說明書 ×1, CD-R (通訊使用說明書) ×1

PC通訊

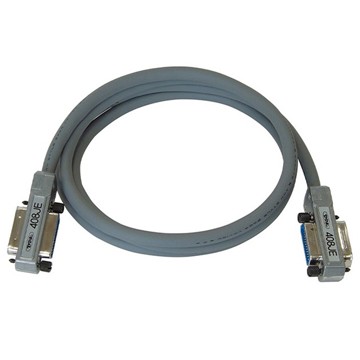

GP-IB連接線9151-02
2m長
查看詳情>>

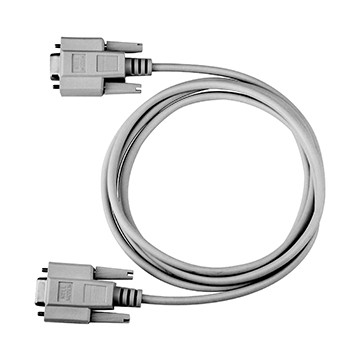

RS-232C 連接線 9637
9pin-9pin，1.8m長
查看詳情>>

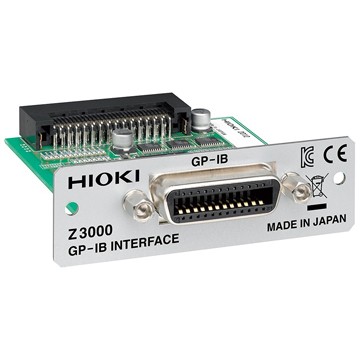

GP-IB接口Z3000
外部控制用
查看詳情>>

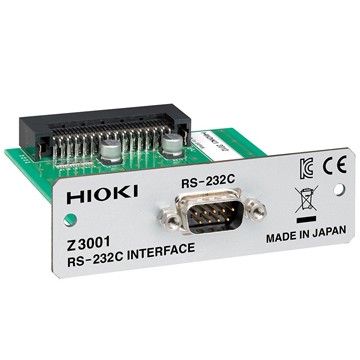

RS-232接口Z3001
外部控制用
查看詳情>>

測試治具

測試治具預計于近期發售。

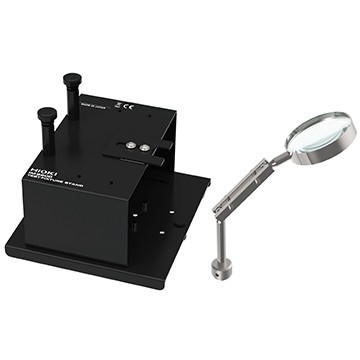

測試夾具臺IM9200
標配放大鏡
查看詳情>>

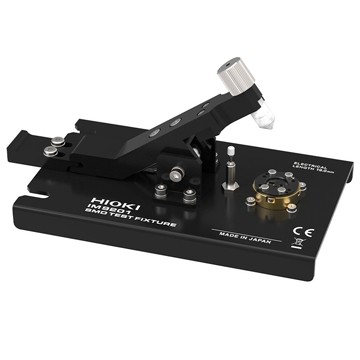

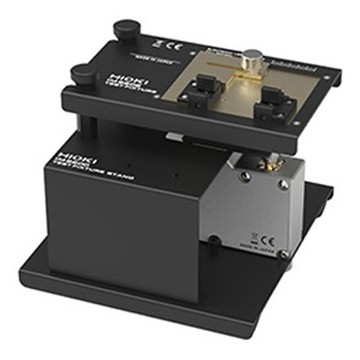

SMD測試夾具IM9201
高頻測量3GHz，對應6尺寸的SMD
查看詳情>>

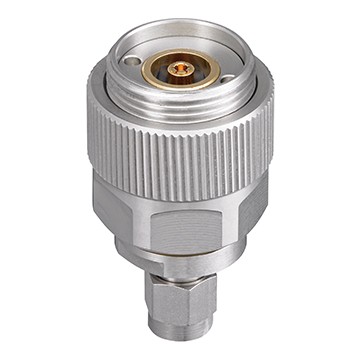

適配器(3.5mm-7mm)IM9906
3.5mm(公頭)-7mm轉換
查看詳情>>

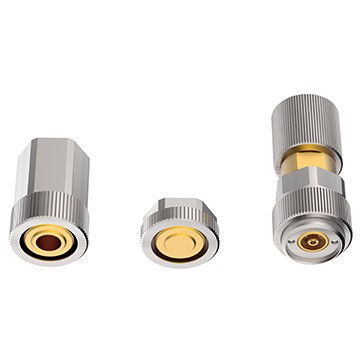

校準套件IM9905
OPEN/SHORT/LOAD的套裝
查看詳情>>
測試夾具 IM9202
高頻測量600MHz
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1700

系列/應用樣本

涉及較多產品

阻抗分析儀IM7580系列

pdf

8.89 MB

2024-06-03

下載

1708

系列/應用樣本

涉及較多產品

LCR測試儀系列

pdf

3.27 MB

2023-08-09

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

IM758x

阻抗分析儀

阻抗分析儀采樣軟件

以CSV文件或Microsoft Excel文件格式保存數據

839.38 KB

阻抗分析儀IM7581版本升級

版本升級應由熟悉IM7581的功能和操作且有資格的技術人員來操作。如果不確定操作流程，請聯系當?shù)?a href="/distribution.html">HIOKI中國分支機構尋求幫助。

1.IM7581軟件
最新軟件版本如下所示。如果您還在使用舊版本，強烈建議您升級成最新版本。
主機版本:V1.25

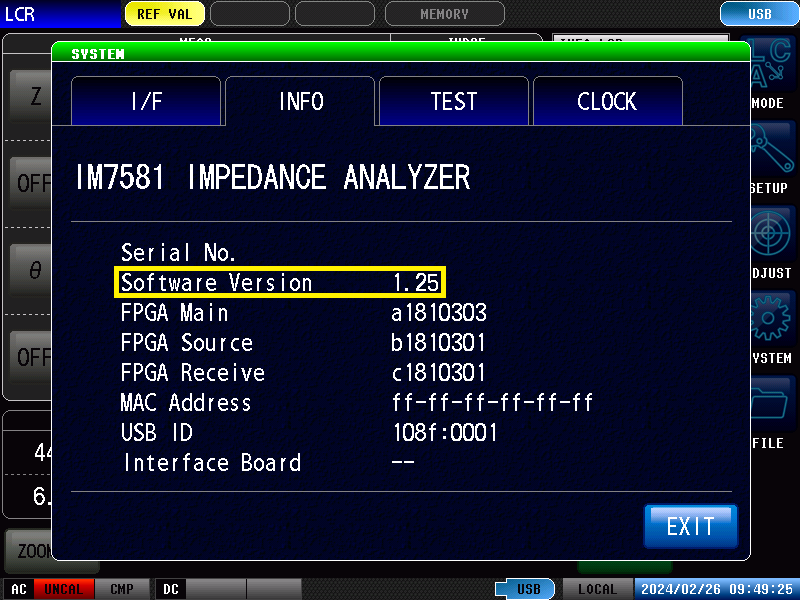

2.如何檢查版本編號
? 硬件的版本編號可以通過選擇系統屏幕上的“INFO”選項來檢查。



如IM7581版本為 V1.25，則無需升級儀器。
